Impact hazard area classification based on multi factor coupled quantitative characterization model
-

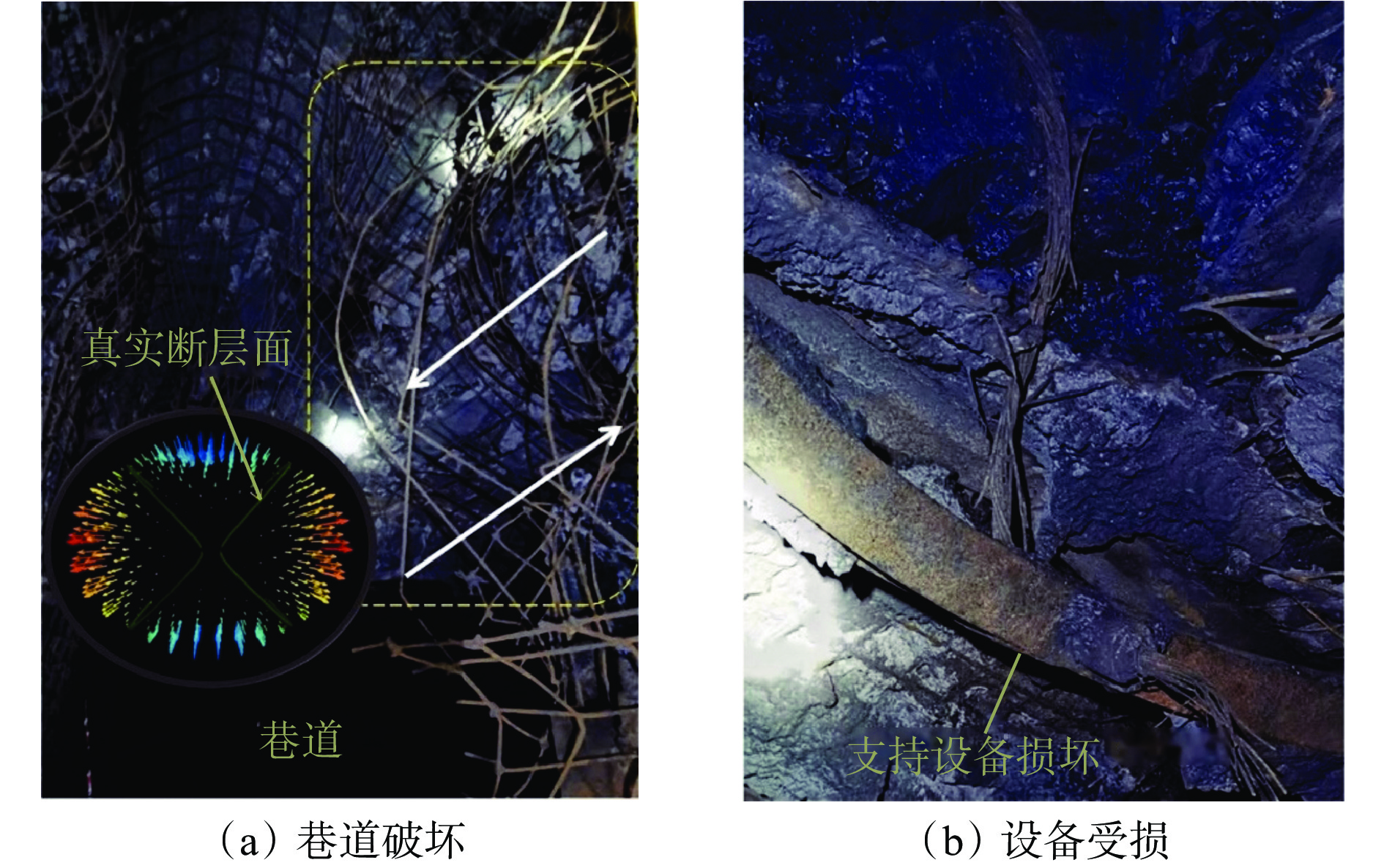

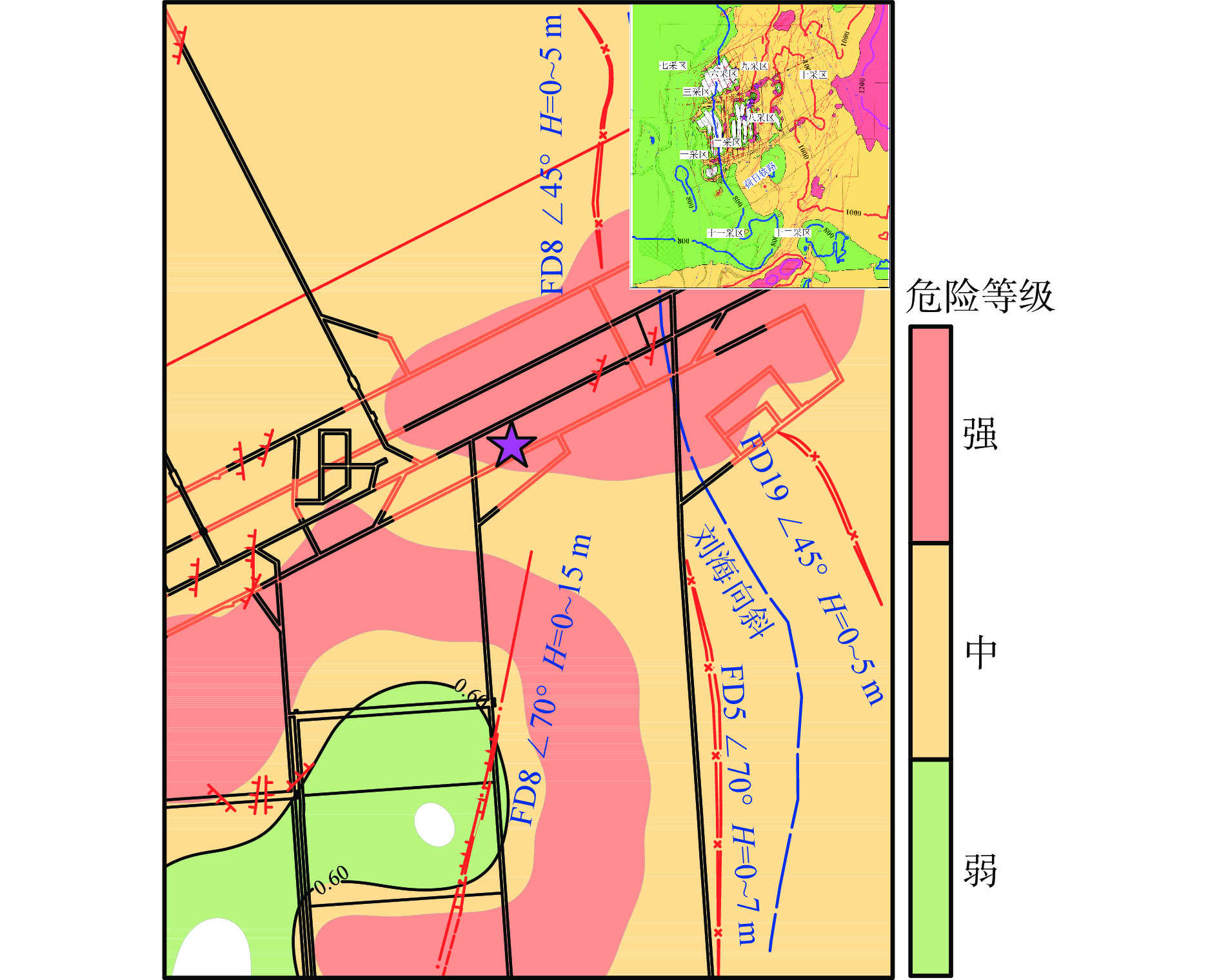

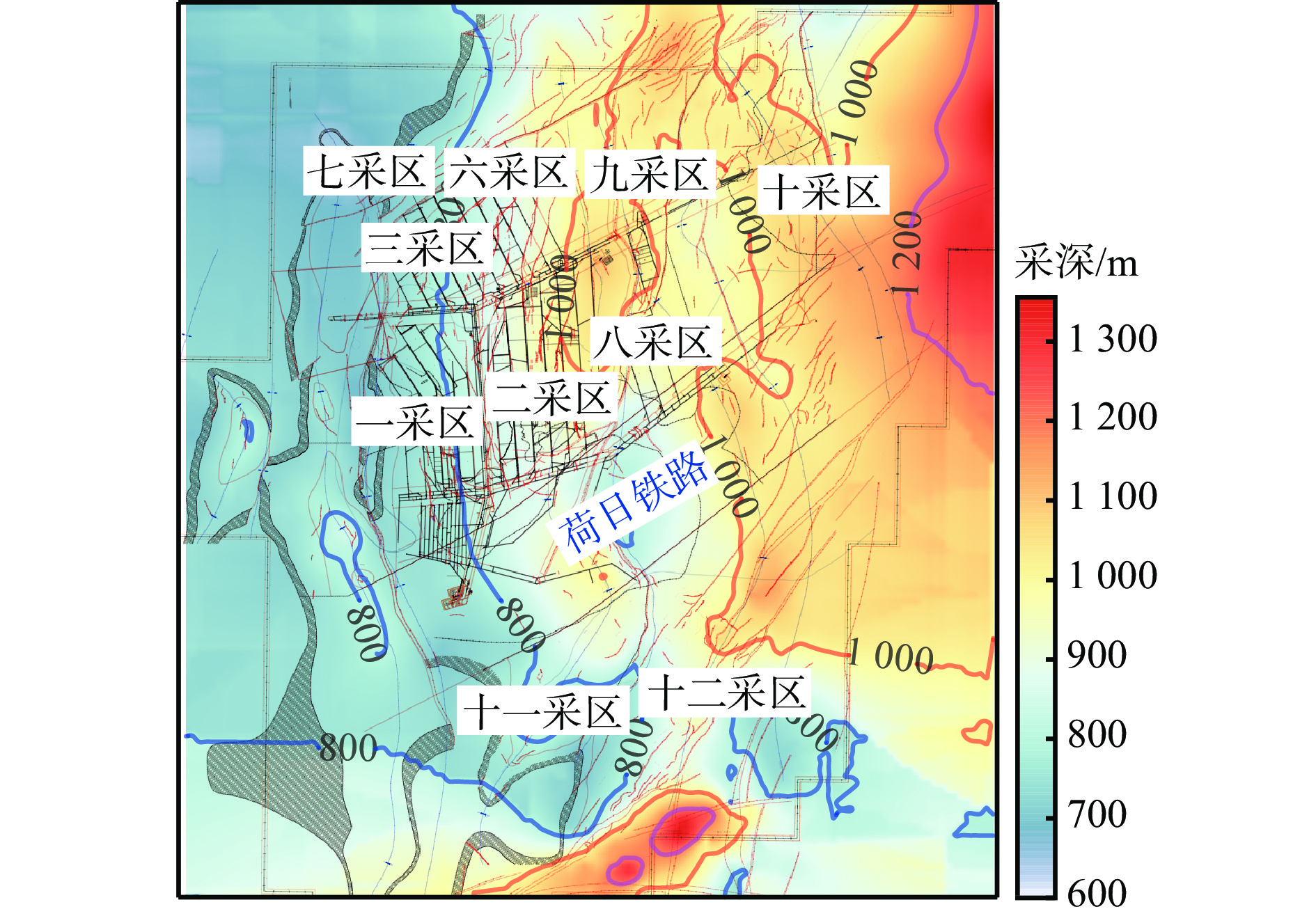

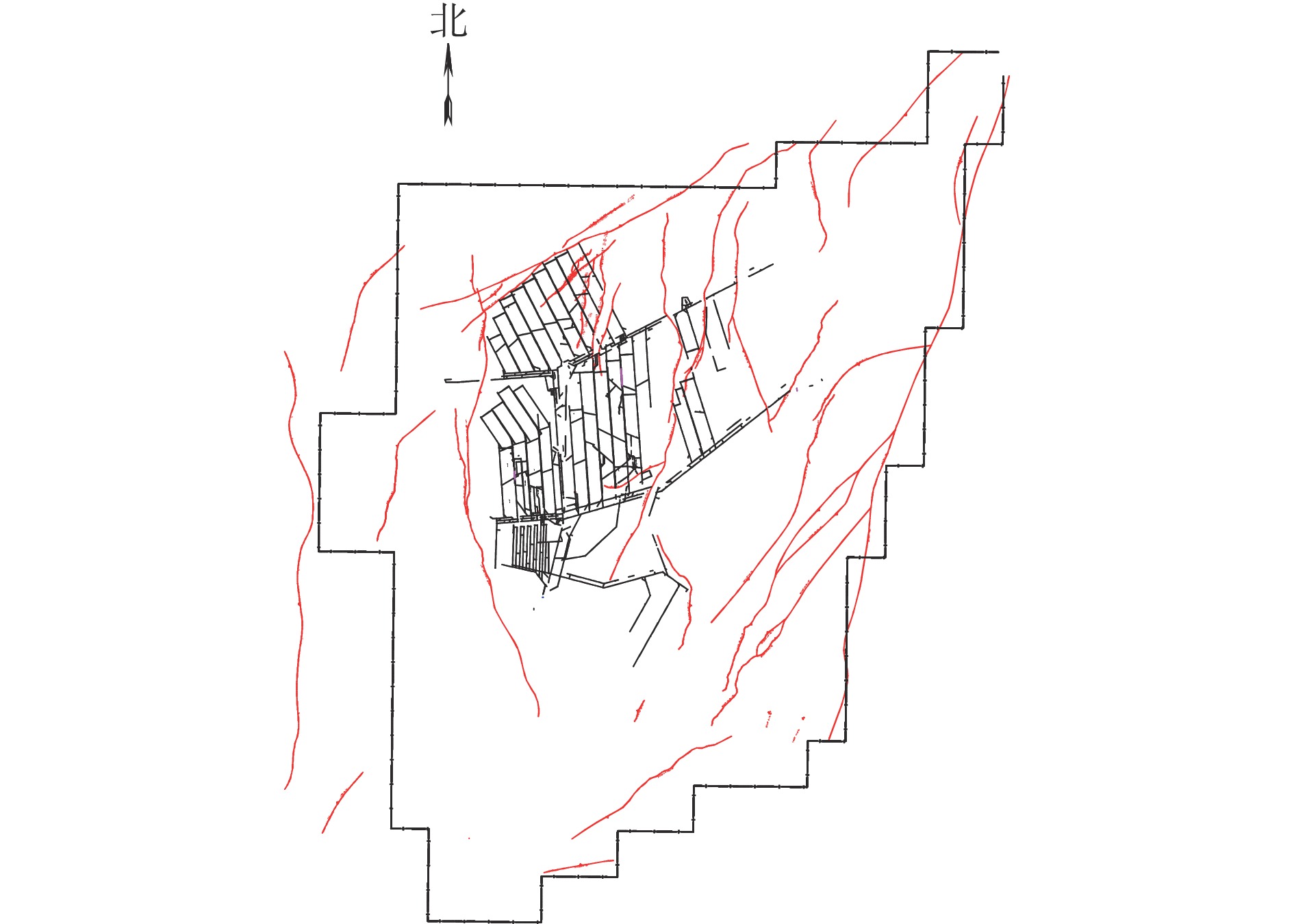

摘要: 针对现有冲击危险评价方法不能准确体现冲击危险因素影响下应力集中变化特征等问题，提出了基于多因素耦合量化表征模型的冲击危险区域划分方法。首先，根据地下煤层的地质条件、巷道分布、开采范围等实际情况，分析得出主要的冲击影响因素；其次，分别参考多因素叠加法和应力分析法，确定各类冲击影响因素的影响范围及相对应力集中系数；然后，基于煤岩体内部微元强度分布函数，构建冲击危险多因素耦合量化表征模型；最后，将冲击影响因素的影响范围及相对应力集中系数代入量化表征模型，得到煤层应力分布结果，根据应力分布结果进行冲击危险等级划分，得到冲击危险区域分布情况。以山东新巨龙能源有限责任公司3煤层为例，通过分析叠加断层、大巷和采空区等主要冲击危险因素引起的应力集中，制定合理的冲击危险等级划分标准，得到了3煤层冲击危险区域划分结果，并进行了现场验证。由评价工作完成前后发生的矿震事件可知，冲击震源主要集中在强冲击危险区域，这与区域划分结果较为吻合，从而验证了该方法能够有效地定量划分煤层冲击危险区域。Abstract: In response to the problem that existing impact hazard assessment methods cannot accurately reflect the features of stress concentration changes under the influence of impact hazard factors, an impact hazard area classification method base on multi factor coupled quantitative characterization model is proposed. Firstly, based on the geological conditions of the underground coal seam, the distribution of roadways, and the scope of mining, the main impact influencing factors are analyzed. Secondly, referring to the multi factor superposition method and stress analysis method respectively, the method determines the influence range and relative stress concentration coefficient of various impact influencing factors. Thirdly, based on the distribution function of micro element strength inside the coal rock mass, a multi factor coupled quantitative characterization model for impact hazard is constructed. Finally, the impact range and relative stress concentration coefficient of the impact influencing factors are input into the quantitative characterization model to obtain the stress distribution results of the coal seam. Based on the stress distribution results, the impact hazard level is classified, and the distribution of impact hazard areas is obtained. Taking the No.3 coal seam of Shandong Xinjulong Energy Co., Ltd. as an example, by analyzing the stress concentration caused by the main impact risk factors such as superimposed faults, large roadways, and goaf, a reasonable impact hazard level classification standard is formulated. The results of the impact hazard area classification of the No.3 coal seam are obtained and verified on site. According to the mining seismic events that occurred before and after the completion of the evaluation work, it can be seen that the impact source is mainly concentrated in the strong impact hazard area. It is consistent with the regional division results, thus verifying that this method can effectively quantitatively divide the coal seam impact hazard area.
-
0. 引言
煤矿井下为高风险工作环境，温湿度变化较大，空气质量差，噪声大，易发生瓦斯爆炸、煤尘爆炸、水害、火灾等安全事故，需通过定期巡检来排除安全隐患。人工巡检方式对矿工身体健康及生命安全造成一定威胁。煤矿巡检机器人是一种可替代人工的移动机器人系统，可在井下恶劣环境中执行巡检任务[1]。路径规划是巡检机器人自主移动的关键技术，旨在预定条件下找到从起点到终点的可行路径[2]。路径规划包括局部路径规划和全局路径规划。局部路径规划是指已知局部环境的静态与动态信息，规划出一条可行的局部最优路径。局部路径规划算法主要有动态窗口法[3]、神经网络法[4-5]、人工势场法[6-7]等，其中人工势场法因算法简单有效、规划的路径平滑等优点而被广泛关注。全局路径规划是指已知全局环境的静态信息，规划出一条可行的从起点到终点的全局最优路径。全局路径规划算法主要有Dijkstra 算法[8-9]、蚁群算法[10-11]、快速扩展随机树（Rapidly-expanding Random Tree，RRT）算法[12-13]等，其中RRT算法因能够进行空间预处理且具有概率完备性[14-15]而被广泛应用，但在搜索过程中具有盲目性和随机性，因此产生大量无效节点，导致搜索效率较低。
许多学者针对RRT算法的不足提出了解决方案。文献[16]提出了将随机采样点向目标点方向偏移的RRT*算法，偏移量与采样点和障碍物之间的最小距离相关，隐性地引入了人工势场中的斥力值，但没有引入斥力方向，无法使树在扩展时远离障碍物。文献[17]在目标偏置RRT算法基础上，加入了人工势场法的引力部分，提高了算法搜索效率，但没有考虑机器人与障碍物之间人工斥力场的作用。文献[18]在动态环境下引入人工势场引导随机树扩展，将自适应概率选择目标点作为采样点，采用全局规划结合局部重新规划的方法，提高了动态规划的成功率，但在高度动态的环境中无法实时适应环境变化，导致规划出的路径非最优。文献[19]引入目标动态概率采样和人工势场引导随机树扩展，减少了冗余节点，保证了路径的安全性，但采用固定步长，导致收敛速度降低。文献[20]引入人工势场法来引导随机采样点的生成，降低了搜索范围，并采用遗传算法优化路径，但算法复杂度高，导致路径规划时间变长。
本文提出一种合力势场引导RRT算法，结合路径平滑策略，可使煤矿巡检机器人在短时间内规划出一条光滑的路径，且路径长度较短。通过仿真实验验证了基于合力势场引导RRT算法的煤矿巡检机器人路径规划方法的有效性。
1. 合力势场引导RRT算法
1.1 合力势场
合力势场由引力场和斥力场构成，即
$$ {\boldsymbol{U}}_{\rm{total}}\left(\boldsymbol{p}\right)={\boldsymbol{U}}_{\rm{att1}}\left(\boldsymbol{p}\right)+{\boldsymbol{U}}_{\rm{att2}}\left(\boldsymbol{p}\right)+{\boldsymbol{U}}_{\rm{rep}}\left(\boldsymbol{p}\right) $$ (1) 式中：$ {\boldsymbol{p}} $为当前节点位置；$ \boldsymbol{U}_{\rm{total}}\left(\boldsymbol{p}\right) $为当前节点所受合力势场；$ {{\boldsymbol{U}}}_{\rm{att1}}\left({\boldsymbol{p}}\right) $为目标节点对当前节点产生的引力场； $ {{\boldsymbol{U}}}_{\rm{att2}}\left({\boldsymbol{p}}\right) $为随机节点对当前节点产生的引力场；$ {{\boldsymbol{U}}}_{\rm{rep}}\left({\boldsymbol{p}}\right) $为最近障碍物对当前节点产生的斥力场。
$$ {\boldsymbol{U}}_{\rm{att1}}\left(\boldsymbol{p}\right)=\frac{1}{2}{K}_{{\mathrm{P}}}{\rho }^{2}(\boldsymbol{p},{\boldsymbol{p}}_{\rm{goal}})\frac{{\boldsymbol{p}}_{\rm{goal}}-\boldsymbol{p}}{\|{\boldsymbol{p}}_{\rm{goal}}-\boldsymbol{p}\|} $$ (2) $$ {\boldsymbol{U}}_{\rm{att2}}\left(\boldsymbol{p}\right)=\frac{1}{2}{K}_{{\mathrm{P}}}{\rho }^{2}(\boldsymbol{p},{\boldsymbol{p}}_{\rm{rand}})\frac{{\boldsymbol{p}}_{\rm{rand}}-\boldsymbol{p}}{\|{\boldsymbol{p}}_{\rm{rand}}-\boldsymbol{p}\|} $$ (3) $$ {\boldsymbol{U}}_{\rm{rep}}\left(\boldsymbol{p}\right)=\left\{ \begin{array}{ll}{\boldsymbol{U}} &\rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) \leqslant {\rho }_{0}\\ 0 & \rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) {\text{＞}} {\rho }_{0}\end{array}\right. $$ (4) $$ \boldsymbol{U}=\frac{1}{2}{K}_{\rm{r}}{\left(\frac{1}{\rho \left(\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}\right)}-\frac{1}{{\rho }_{0}}\right)}^{2}\frac{\boldsymbol{p}-{\boldsymbol{p}}_{\rm{obs}}}{\|\boldsymbol{p}-{\boldsymbol{p}}_{\rm{obs}}\|} $$ (5) 式中： $ K\mathrm{_P} $为引力场常数； $ {\boldsymbol{p}}_{\rm{goal}} $为目标节点位置；$ \rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{goal}}) $为当前节点到目标节点的欧氏距离；$ {\boldsymbol{p}}_{\rm{rand}} $为随机节点位置；$ \rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{rand}}) $为当前节点到随机节点的欧氏距离；$ {\boldsymbol{p}}_{\rm{obs}} $为最近障碍物位置；$ \rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}) $为当前节点到最近障碍物的欧氏距离；$ {\rho }_{0} $为障碍物影响距离；$ {K}_{\rm{r}} $为斥力场常数。
若$ \rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}) $≤$ {\rho }_{0} $，则煤矿巡检机器人受到斥力作用，反之不受斥力作用。
对式（2）−式（4）求负梯度，得到目标节点对当前节点的引力$ {\boldsymbol{F}}_{\rm{att1}}\left(\boldsymbol{p}\right) $、随机节点对当前节点的引力$ {\boldsymbol{F}}_{\rm{att2}}\left(\boldsymbol{p}\right) $和最近障碍物对当前节点的斥力$ {\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right) $。
$$ {\boldsymbol{F}}_{\rm{att1}}\left(\boldsymbol{p}\right)={K}_{{\mathrm{P}}}\rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{goal}})\frac{{\boldsymbol{p}}_{\rm{goal}}-\boldsymbol{p}}{\|{\boldsymbol{p}}_{\rm{goal}}-\boldsymbol{p}\|} $$ (6) $$ {\boldsymbol{F}}_{\rm{att2}}\left(\boldsymbol{p}\right)={K}_{{\mathrm{P}}}\rho (\boldsymbol{p},{\boldsymbol{p}}_{\rm{rand}})\frac{{\boldsymbol{p}}_{\rm{rand}}-\boldsymbol{p}}{\|{\boldsymbol{p}}_{\rm{rand}}-\boldsymbol{p}\|} $$ (7) $$ {\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right)=\left\{ \begin{array}{ll}{{F}}\dfrac{\boldsymbol{p}-{\boldsymbol{p}}_{\rm{obs}}}{\|\boldsymbol{p}-{\boldsymbol{p}}_{\rm{obs}}\|} &\rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) \leqslant{\rho }_{0}\\ 0 & \rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) {\text{＞}} {\rho }_{0}\end{array}\right. $$ (8) $$ F={K}_{\rm{r}}\left(\frac{1}{\rho \left(\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}\right)}-\frac{1}{{\rho }_{0}}\right)\frac{1}{{\rho^{2} \left(\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}\right)}}\nabla \rho \left(\boldsymbol{p},{\boldsymbol{p}}_{\rm{obs}}\right) $$ (9) 则合力为
$$ {\boldsymbol{F}}_{\rm{total}}\left(\boldsymbol{p}\right)={\boldsymbol{F}}_{\rm{att1}}\left(\boldsymbol{p}\right)+{\boldsymbol{F}}_{\rm{att2}}\left(\boldsymbol{p}\right)+{\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right) $$ (10) 1.2 动态步长
在煤矿复杂环境中，若选择的固定步长过大，RRT算法在扩展时会在障碍物附近过度生长，增加与障碍物碰撞的可能性；若选择的固定步长过小，RRT算法需要更多的迭代次数来覆盖相同的空间，导致收敛速度慢。对此，在RRT算法中引入与障碍物有关的斥力场$ {\boldsymbol{U}}_{\rm{rep}}\left(\boldsymbol{p}\right) $来对步长进行动态调整[21]，使巡检机器人在开阔空间使用长步长来快速接近目标节点，在狭小空间使用短步长以避免碰撞障碍物。具体方案：设置障碍物影响距离$ {\rho }_{0} $。当煤矿巡检机器人离最近障碍物的距离≤$ {\rho }_{0} $，则步长受到障碍物对煤矿巡检机器人的斥力作用而变小，离障碍物越近则步长越小，从而避开障碍物。当煤矿巡检机器人离最近障碍物的距离＞$ {\rho }_{0} $，则步长不受影响，保持长步长快速接近目标节点。动态步长为
$$ S=\left\{ \begin{array}{ll}\dfrac{e}{\|{\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right)\|} & \rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) \leqslant{\rho }_{0}\\ e &\rho ({\boldsymbol{p}},{\boldsymbol{p}}_{\rm{obs}}) {\text{＞}} {\rho }_{0}\end{array}\right. $$ (11) 式中$ e $为初始扩展步长。
1.3 合力势场引导新节点生成策略
为了改善RRT算法中新节点的生成方向，减少树在扩展时的随机性，在目标节点和随机节点2个方向上引入引力$ {\boldsymbol{F}}_{\rm{att1}}\left(\boldsymbol{p}\right) $，$ {\boldsymbol{F}}_{\rm{att2}}\left(\boldsymbol{p}\right) $。用2个方向的引力与离巡检机器人最近障碍物对其产生的斥力$ {\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right) $的合力来引导树的扩展。引入合力势场后新节点的生成如图1所示。新节点生成方向由2个方向的引力$ {\boldsymbol{F}}_{\rm{att1}}\left(\boldsymbol{p}\right) $，$ {\boldsymbol{F}}_{\rm{att2}}\left(\boldsymbol{p}\right) $和斥力$ {\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right) $叠加而成，即图1中红色箭头方向。新节点位置为
$$ {\boldsymbol{p}}_{\rm{new}}=\boldsymbol{p}+\frac{{\boldsymbol{F}}_{\rm{total}}\left(\boldsymbol{p}\right)}{\|{\boldsymbol{F}}_{\rm{total}}\left(\boldsymbol{p}\right)\|}S $$ (12) ![]()
图 1 合力势场引导RRT算法新节点生成Figure 1. New node generation of combined potential field guided rapidly-expanding random tree(RRT) algorithm若$ {\boldsymbol{p}}_{\rm{new}} $与$ \boldsymbol{p} $连线上没有障碍物，则将$ {\boldsymbol{p}}_{\rm{new}} $加入扩展树；若$ {\boldsymbol{p}}_{\rm{new}} $与$ \boldsymbol{p} $连线上有障碍物，则将$ {\boldsymbol{p}}_{\rm{new}} $舍去，并根据随机产生的点重新生成$ {\boldsymbol{p}}_{\rm{new}} $。
2. 路径平滑策略
合力势场引导RRT算法生成路径的折角过多，导致煤矿巡检机器人进行巡检任务时不够顺畅，需对路径进行剪枝及平滑处理。
假设生成的全局路径中所有路径点的集合为X={$ {{X}}_{1} , {{X}}_{2},\cdots , {{X}}_{n} $}（n为路径点总数），如图2所示。若路径点$ {{X}}_{1} $和$ {{X}}_{4} $能直接连线且中间没有障碍物，则$ {{X}}_{1} $和$ {{X}}_{4} $之间的$ {{X}}_{2} $和$ {{X}}_{3} $作为冗余节点被去除。从起点到终点依次遍历整个集合，剔除所有的冗余节点，完成路径剪枝。
剪枝后的路径是分段的，不够平滑，煤矿巡检机器人在拐点处可能会因方向变化而无法正常行走，因此需对路径进行平滑处理。贝塞尔曲线是一种连续的平滑曲线，具有曲率连续、控制简单等特点，因此采用三阶贝塞尔曲线来平滑路径。n阶贝塞尔曲线可由n次Bernstein基多项式表示。
$$ {X}\left({t}\right)=\displaystyle\sum _{i=1}^{n}{X}_{i}{B}_{i,n}\left(t\right)$$ (13) 式中：$ t $为归一化时间变量，$t\in \left[\mathrm{0,1}\right] $；$ {B}_{i,n}\left(t\right) $为Bernstein基多项式。
$$ {B}_{i,n}\left(t\right)=\frac{n!}{(i-1)!\left(n-i+1\right)!}{t}^{i-1}{(1-t)}^{n-i+1} $$ (14) 三阶贝塞尔曲线表达式为
$$ {X}\left({t}\right)={\left(1-t\right)}^{3}{{X}}_{1}+3t{\left(1-t\right)}^{2}{{X}}_{2}+{3t}^{2}\left(1-t\right){{X}}_{3}+{t}^{2}{{X}}_{4} $$ (15) 选取$ {{X}}_{1} $−$ {X}_{4} $ 作为控制点来构建三阶贝塞尔曲线，以达到路径平滑的目的，平滑效果如图3所示。
![]()
图 3 基于三阶贝塞尔曲线的路径平滑效果Figure 3. Path smoothing effect based on third-order Bessel curve3. 煤矿巡检机器人路径规划流程
基于合力势场引导RRT算法的煤矿巡检机器人路径规划流程如图4所示。
1） 在目标空间中，设定起点$ {\boldsymbol{p}}_{\rm{start}} $、目标节点$ {\boldsymbol{p}}_{\rm{goal}} $、初始扩展步长$ e $、障碍物影响距离$ {\rho }_{0} $，根据式（1）−式（5）计算合力势场。
2） 随机生成采样点$ {\boldsymbol{p}}_{\rm{rand}} $，遍历整个随机树产生的节点，选取距采样点$ {\boldsymbol{p}}_{\rm{rand}} $最近的节点作为当前节点$ \boldsymbol{p} $。
3） 根据式（11）计算动态步长$ S $，其受到斥力$ {\boldsymbol{F}}_{\rm{rep}}\left(\boldsymbol{p}\right) $的影响而自适应动态调整。当前节点$ \boldsymbol{p} $离障碍物越近，则步长越小，反之保持初始步长。
4） 根据式（12）计算得到新节点$ {\boldsymbol{p}}_{\rm{new}} $。连接新节点$ {\boldsymbol{p}}_{\rm{new}} $和当前节点$ \boldsymbol{p} $，检测$ {\boldsymbol{p}}_{\rm{new}} $和$ \boldsymbol{p} $之间有无障碍物，若无则将$ {\boldsymbol{p}}_{\rm{new}} $加入扩展树，否则取消本次扩展，并返回步骤2）。
5） 若扩展树中包含目标节点$ {\boldsymbol{p}}_{\rm{goal}} $，则从$ {\boldsymbol{p}}_{\rm{goal}} $回溯到起点$ {\boldsymbol{p}}_{\rm{start}} $规划出一条路径，否则返回步骤2）。
6） 对规划路径进行剪枝和平滑处理。
4. 实验与结果分析
4.1 合力势场引导RRT算法实验验证
为了验证合力势场引导RRT算法的有效性，采用Matlab软件对其在二维空间中进行仿真实验。仿真环境分为简单环境、复杂环境、模拟煤矿环境，大小均为800 mm×800 mm（长×宽）。简单环境中障碍物少，可通行区域大，环境较为单一；复杂环境中存在大量形状各异的障碍物，可通行区域小；模拟煤矿环境是模拟由辅运巷到达回风巷工况（转巷工况）。在3种环境下对合力势场引导RRT算法、RRT算法和RRT*算法重复进行100次仿真实验。
4.1.1 简单环境仿真实验
设置简单环境中起点位置为（50 mm，50 mm），目标节点位置为（750 mm，750 mm），初始扩展步长为30 mm，障碍物影响距离为30 mm。3种算法在简单环境中规划的路径如图5所示，其中黑色区域代表障碍物，白色区域代表可通行区域，x，y分别为长度、宽度方向。可看出RRT算法和RRT*算法规划路径中的扩展树会随机分布在可通行区域，合力势场引导RRT算法规划路径中的扩展树向目标节点靠近，降低了扩展树的随机性，路径长度更短、路径规划效率更高。
![]()
图 5 简单环境下3种算法的路径规划结果Figure 5. Path planning results of three algorithms in a simple environment100次仿真实验后，3种算法的路径规划时间和路径长度平均值见表1。可看出合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了33.84%和44.27%，规划的路径长度平均值分别减少了15.29%和4.42%。
表 1 简单环境下3种算法实验指标对比Table 1. Comparison of experimental indexes of three algorithms in a simple environment算法 路径规划时间平均值/s 路径长度平均值/mm RRT算法 3.31 1 289.2 RRT*算法 3.93 1 142.6 合力势场引导RRT算法 2.19 1 092.1 4.1.2 复杂环境仿真实验
考虑煤矿巷道中存在一些不规则的障碍物，为了进一步检验合力势场引导RRT算法的有效性，在复杂环境中放置了大量大小不一、形状各异的障碍物，其他参数设置与简单环境中一致。3种算法规划的路径如图6所示。可看出RRT算法和RRT*算法规划路径较曲折，而合力势场引导RRT算法规划的路径更加平整。
3种算法的路径规划时间和路径长度平均值见表2。可看出合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了34.93%和47.12%，规划的路径长度平均值分别减少了13.64%和9.44%。
![]()
图 6 复杂环境下3种算法的路径规划结果Figure 6. Path planning results of three algorithms in a complex environment表 2 复杂环境下3种算法实验指标对比Table 2. Comparison of experimental indexes of three algorithms in a complex environment算法 路径规划时间平均值/s 路径长度平均值/mm RRT算法 4.38 1 313.6 RRT*算法 5.39 1 252.6 合力势场引导RRT算法 2.85 1 134.4 4.1.3 模拟煤矿环境仿真实验
煤矿巡检机器人主要在井下巷道巡检。转巷工况通常发生在巷道交汇或转弯处，这些位置往往狭窄且曲折，且距离较长，坡度较大，限制了大型设备和工具使用。相比简单环境和复杂环境，转巷工况更贴合煤矿实际环境。设置模拟煤矿环境中起点位置为（50 mm，50 mm），目标节点位置为（750 mm，750 mm），初始扩展步长为40 mm，障碍物影响距离为50 mm。3种算法的路径规划结果如图7所示。可看出RRT算法和RRT*算法生成的扩展树杂乱无章，规划路径质量很差，而合力势场引导RRT算法利用障碍物的斥力作用，可在巷道中规划出可行的路径。
![]()
图 7 模拟煤矿环境下3种算法的路径规划结果Figure 7. Path planning results of three algorithm in simulated coal mine environment3种算法的路径规划时间和路径长度平均值见表3。可看出合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了28.06%和42.67%，规划的路径长度平均值分别减少了12.22%和10.18%。
表 3 模拟煤矿环境下3种算法实验指标对比Table 3. Comparison of experimental indexes of three algorithms in simulated coal mine environment算法 路径规划时间平均值/s 路径长度平均值/mm RRT算法 3.10 1 324.2 RRT*算法 3.89 1 294.2 合力势场引导RRT算法 2.23 1 162.4 可见，合力势场引导RRT算法能够在生成较短路径的同时，提高路径规划效率。
4.2 路径平滑策略实验验证
在3种仿真环境下，对基于合力势场引导RRT算法规划的路径进行剪枝和平滑处理，并与处理前的路径进行对比，结果如图8所示。可看出采用路径平滑策略后，规划路径的转折点较未采用路径平滑策略时少，路径转折点处更加平滑。
![]()
图 8 3种环境下剪枝和平滑前后规划路径对比Figure 8. Path comparison before and after pruning and smoothing in three environments计算剪枝和平滑处理前后规划路径的角度变化平均值，结果见表4。可看出在3种环境下，剪枝和平滑后路径角度变化平均值较之前小，说明剪枝和平滑处理后规划路径的平滑性更好。
表 4 3种环境下剪枝和平滑前后规划路径的角度变化平均值Table 4. Mean values of angular change before and after path pruning and smoothing in three environments仿真环境 路径角度变化平均值/（°） 剪枝和平滑前 剪枝和平滑后 简单环境 32.87 10.67 复杂环境 21.50 10.06 模拟煤矿环境 16.86 6.56 5. 结论
1） 合力势场引导RRT算法利用合力势场中的斥力场来构建动态步长，使煤矿巡检机器人在障碍物附近调整步长，提高算法的收敛速度；利用目标节点和随机节点2个方向上的引力场与最近障碍物对煤矿巡检机器人产生的斥力场形成的合力场来改善新节点的生成方向，降低树在扩展时的随机性，提高算法的搜索效率。
2） 路径平滑策略通过剪枝和三阶贝塞尔曲线平滑处理，使得合力势场引导RRT算法规划的路径更加平滑。
3） 仿真实验结果表明：在简单环境下，合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了33.84%和44.27%，路径长度平均值分别减少了15.29%和4.42%；在复杂环境下，合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了34.93%和47.12%，路径长度平均值分别减少了13.64%和9.44%；在模拟煤矿环境下，合力势场引导RRT算法的路径规划时间平均值较RRT算法和RRT*算法分别减少了28.06%和42.67%，路径长度平均值分别减少了12.22%和10.18%；采用路径平滑策略后，规划路径角度变化减小，路径更加平滑。
-
![]()
图 1 复杂煤层数值化应力集中模型
Figure 1. Numerical stress concentration model for complex coal seams
![]()

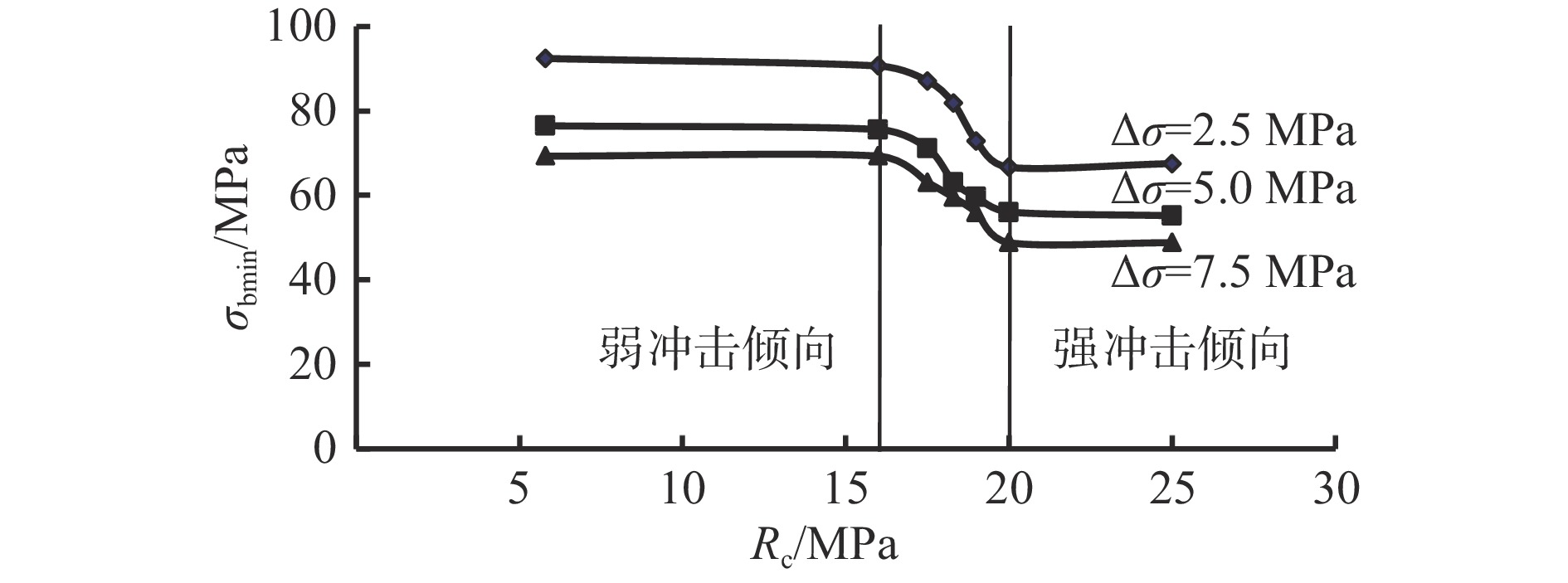

图 2 三轴加载下煤的冲击临界应力与单轴抗压强度之间的关系
Figure 2. Relationship between uniaxial compressive strength of coal and impact critical stress under three-axis loading
![]()
图 5 3煤层在不同因素影响下应力、应力集中系数分布
Figure 5. Distribution of stress and stress concentration coefficient of No. 3 coal seam under different factors
表 1 本煤层发生过冲击地压的危险等级划分标准
Table 1 Classification standard of the danger grade of coal seams that have experienced rockburst
危险等级 划分标准 弱 $ {F}_{j}＜\dfrac{{R}_{{\mathrm{c}}}}{{\sigma }_{0}} $ 中 $ \dfrac{{R}_{{\mathrm{c}}}}{{\sigma }_{0}} $≤$ {F}_{j} $＜$ \dfrac{2}{3}\left({F}_{{\mathrm{c}}}-\dfrac{{R}_{{\mathrm{c}}}}{{\sigma }_{0}}\right) $ 强 $ {F}_{j}\geqslant \dfrac{2}{3}\left({F}_{{\mathrm{c}}}-\dfrac{{R}_{{\mathrm{c}}}}{{\sigma }_{0}}\right) $
下载: 导出CSV
表 2 本煤层未发生过冲击地压的危险等级划分标准
Table 2 Classification standard of the harzard grade of coal seam without occurrence of rockburst
危险等级 划分标准 $ {R}_{\rm{c}} $＜16 MPa $ {R}_{\rm{c}} $＞20 MPa 弱 $ {\gamma }_{i}＜\dfrac{{R}_{\rm{c}}}{{\sigma }_{0}} $ $ {\gamma }_{i}＜\dfrac{{R}_{\rm{c}}}{{\sigma }_{0}} $ 中 $ \dfrac{{R}_{\rm{c}}}{{\sigma }_{0}} $≤$ {\gamma }_{i} $＜$ \dfrac{90}{{\sigma }_{0}} $ $ \dfrac{{R}_{\rm{c}}}{{\sigma }_{0}} $≤$ {\gamma }_{i} $＜$ \dfrac{70}{{\sigma }_{0}} $ 强 $ {\gamma }_{i}\geqslant\dfrac{90}{{\sigma }_{0}} $ $ {\gamma }_{i}\geqslant\dfrac{70}{{\sigma }_{0}} $
下载: 导出CSV
-
[1] 窦林名. 采矿地球物理理论与技术[M]. 北京:科学出版社,2014. DOU Linming. Mining geophysical theory and technology[M]. Beijing:Science Press,2014.
[2] 窦林名,何学秋. 冲击矿压防治理论与技术[M]. 徐州:中国矿业大学出版社,2001. DOU Linming,HE Xueqiu. Theory and technology of rock burst prevention[M]. Xuzhou:China University of Mining & Technology Press,2001.
[3] 窦林名,田鑫元,曹安业,等. 我国煤矿冲击地压防治现状与难题[J]. 煤炭学报,2022,47(1):152-171. DOU Linming,TIAN Xinyuan,CAO Anye,et al. Present situation and problems of coal mine rock burst prevention and control in China[J]. Journal of China Coal Society,2022,47(1):152-171.
[4] 姜福兴,冯宇,刘晔. 采场回采前冲击危险性动态评估方法研究[J]. 岩石力学与工程学报,2014,33(10):2101-2106. JIANG Fuxing,FENG Yu,LIU Ye. Dynamic evaluation method for rockburst risk before stopping[J]. Chinese Journal of Rock Mechanics and Engineering,2014,33(10):2101-2106.
[5] 牟宗龙,窦林名,巩思园,等. 煤矿井下冲击矿压分区分级预测方法:CN103256073B[P]. 2015-07-29. MU Zonglong,DOU Linming,GONG Siyuan,et al. Prediction method for zoning and grading of rockburst in underground coal mines:CN103256073B[P]. 2015-07-29.
[6] 窦林名,贺虎,何江,等. 冲击危险评价的相对应力集中系数叠加法[J]. 煤炭学报,2018,43(2):327-332. DOU Linming,HE Hu,HE Jiang,et al. New method of rockburst risk assessment using relative stress concentration factor superposition[J]. Journal of China Coal Society,2018,43(2):327-332.
[7] 李许伟,窦林名,王占成,等. 工作面冲击矿压相对危险区划分的模糊层次综合评价方法[J]. 矿业安全与环保,2012,39(1):79-82. DOI: 10.3969/j.issn.1008-4495.2012.01.027 LI Xuwei,DOU Linming,WANG Zhancheng,et al. Fuzzy hierarchy comprehensive evaluation method for the division of relative danger zone of rock burst in working face[J]. Mining Safety & Environmental Protection,2012,39(1):79-82. DOI: 10.3969/j.issn.1008-4495.2012.01.027
[8] 姜福兴,舒凑先,王存文. 基于应力叠加回采工作面冲击危险性评价[J]. 岩石力学与工程学报,2015,34(12):2428-2435. JIANG Fuxing,SHU Couxian,WANG Cunwen. Impact risk appraisal of stope working faces based on stress superimposition[J]. Chinese Journal of Rock Mechanics and Engineering,2015,34(12):2428-2435.
[9] 王爱文,王岗,代连朋,等. 基于临界应力指数法巷道冲击地压危险性评价[J]. 煤炭学报,2020,45(5):1626-1634. WANG Aiwen,WANG Gang,DAI Lianpeng,et al. Evaluation on the rock burst risks of roadway using critical stress index method[J]. Journal of China Coal Society,2020,45(5):1626-1634.
[10] 易恩兵,牟宗龙,窦林名,等. 冲击矿压危险性的模糊综合评价研究[J]. 煤炭工程,2011,43(6):70-73. DOI: 10.3969/j.issn.1671-0959.2011.06.029 YI Enbing,MU Zonglong,DOU Linming,et al. Study on fuzzy comprehensive evaluation on mine pressure bumping dangers[J]. Coal Engineering,2011,43(6):70-73. DOI: 10.3969/j.issn.1671-0959.2011.06.029
[11] 张志镇,高峰,许爱斌,等. 冲击地压危险性的集对分析评价模型[J]. 中国矿业大学学报,2011,40(3):379-384. ZHANG Zhizhen,GAO Feng,XU Aibin,et al. Model for estimating rock burst risk in a coal mine based on set pair analysis[J]. Journal of China University of Mining & Technology,2011,40(3):379-384.
[12] 贺虎,郑有雷,张雄,等. 基于动静应力分析的复杂工作面冲击危险评价[J]. 煤炭科学技术,2019,47(7):265-270. HE Hu,ZHENG Youlei,ZHANG Xiong,et al. Rock burst risk evaluation based on dynamic-static stress analysis in complex working face[J]. Coal Science and Technology,2019,47(7):265-270.
[13] 高家明,夏永学,杨光宇,等. 复合构造区域煤岩体应力分布及冲击地压危险性评价[J]. 工矿自动化,2021,47(3):14-19,26. GAO Jiaming,XIA Yongxue,YANG Guangyu,et al. The stress distribution of coal and rock mass and the risk evaluation of rock burst in the composite structure area[J]. Industry and Mine Automation,2021,47(3):14-19,26.
[14] 徐隽松,潘鹏志,陈建强,等. 基于地应力反演的褶曲区煤层冲击危险性评价研究[J]. 煤炭科学技术,2023,51(9):35-45. DOI: 10.12438/cst.2022-0827 XU Junsong,PAN Pengzhi,CHEN Jianqiang,et al. Study on burst risk assessment of coal seam in folded area based on pre-mining stress back analysis[J]. Coal Science and Technology,2023,51(9):35-45. DOI: 10.12438/cst.2022-0827
[15] 韩刚,解嘉豪,秦喜文,等. 基于图像识别技术的冲击地压危险区域智能化评价方法[J]. 工矿自动化,2023,49(12):77-86,93. HAN Gang,XIE Jiahao,QIN Xiwen,et al. Intelligent assessment method for rockburst hazard areas based on image recognition technology[J]. Journal of Mine Automation,2023,49(12):77-86,93.
[16] 周涛,张广宁,周广飞. 基于冲击风险量化评估模型的采掘方案优化案例研究[J]. 煤炭工程,2023,55(5):8-13. ZHOU Tao,ZHANG Guangning,ZHOU Guangfei. Case study of extraction plan optimization based on quantitative rock burst risk assessment model[J]. Coal Engineering,2023,55(5):8-13.
[17] 杨圣奇,徐卫亚,韦立德,等. 单轴压缩下岩石损伤统计本构模型与试验研究[J]. 河海大学学报(自然科学版),2004,32(2):200-203. DOI: 10.3321/j.issn:1000-1980.2004.02.019 YANG Shengqi,XU Weiya,WEI Lide,et al. Statistical constitutive model for rock damage under uniaxial compression and its experimental study[J]. Journal of Hohai University (Natural Sciences),2004,32(2):200-203. DOI: 10.3321/j.issn:1000-1980.2004.02.019
[18] 曹文贵,方祖烈,唐学军. 岩石损伤软化统计本构模型之研究[J]. 岩石力学与工程学报,1998,17(6):628-633. DOI: 10.3321/j.issn:1000-6915.1998.06.004 CAO Wengui,FANG Zulie,TANG Xuejun. A study of statistical constitutive model for soft and damage rocks[J]. Chinese Journal of Rock Mechanics and Engineering,1998,17(6):628-633. DOI: 10.3321/j.issn:1000-6915.1998.06.004
[19] 吴政,张承娟. 单向荷载作用下岩石损伤模型及其力学特性研究[J]. 岩石力学与工程学报,1996,15(1):55-61. DOI: 10.3321/j.issn:1000-6915.1996.01.008 WU Zheng,ZHANG Chengjuan. Investigation of rock damage model,and its mechanical behaviour[J]. Chinese Journal of Rock Mechanics and Engineering,1996,15(1):55-61. DOI: 10.3321/j.issn:1000-6915.1996.01.008
[20] 唐春安. 岩石破裂过程中的灾变[M]. 北京:煤炭工业出版社,1993. TANG Chun'an. Catastrophe in rock unstable failure[M]. Beijing:China Coal Industry Publishing House,1993.
[21] 蔡武,陆强,巩思园,等. 一种基于理论与数据驱动融合的冲击地压风险评估方法:CN114219211A[P]. 2022-03-22. CAI Wu,LU Qiang,GONG Siyuan,et al. A risk assessment method for rockburst based on the fusion of theory and data-driven approach:CN114219211A[P]. 2022-03-22.
[22] 蔡武. 断层型冲击矿压的动静载叠加诱发原理及其监测预警研究[D]. 徐州:中国矿业大学,2015. CAI Wu. Fault rockburst induced by static and dynamic loads superposition and its monitoring and warning[D]. Xuzhou:China University of Mining and Technology,2015.
[23] SONG Jiefang,LU Caiping,SONG Chunhui,et al. A source mechanism of the mining-triggered tremor in the Xinjulong Coal Mine revealed by the Bayesian inversion and 3D simulation[J]. Rock Mechanics and Rock Engineering,2023(12):8591-8606.
