机械冲击条件下锂离子蓄电池安全性分析

倪春明

倪春明. 机械冲击条件下锂离子蓄电池安全性分析[J]. 工矿自动化,2024,50(9):161-166. DOI: 10.13272/j.issn.1671-251x.2024050064
引用本文: 倪春明. 机械冲击条件下锂离子蓄电池安全性分析[J]. 工矿自动化,2024,50(9):161-166. DOI: 10.13272/j.issn.1671-251x.2024050064
NI Chunming. Safety analysis of lithium-ion batteries under mechanical shock conditions[J]. Journal of Mine Automation,2024,50(9):161-166. DOI: 10.13272/j.issn.1671-251x.2024050064
Citation: NI Chunming. Safety analysis of lithium-ion batteries under mechanical shock conditions[J]. Journal of Mine Automation,2024,50(9):161-166. DOI: 10.13272/j.issn.1671-251x.2024050064

机械冲击条件下锂离子蓄电池安全性分析

基金项目: 国家发展和改革委项目(0732118)。
详细信息
    作者简介:

    倪春明(1975—),男,上海人,副研究员,硕士,主要从事电气设备的防爆检测与技术研究工作,E-mail:bright_ni@163.com

  • 中图分类号: TD679

Safety analysis of lithium-ion batteries under mechanical shock conditions

  • 摘要: 煤矿井下环境恶劣且空间狭小,锂离子蓄电池容易遭受外部的物理冲击或损害,引发安全事故。以100 A·h矿用锰酸锂离子蓄电池作为研究对象,对该电池进行针刺、高温、潮湿试验,分析电池的安全性能。通过针刺试验模拟煤矿井下环境中潜在的机械冲击,用尖锐物体刺入电池,观察电池在极端条件下的反应。使用炉箱和湿度控制环境箱模拟煤矿井下的高温和潮湿环境,对针刺后的电池实施试验,评估电池在煤矿井下极端环境中的安全性和可靠性。试验结果表明:① 电池被钨针刺穿后,表面出现一定变形和破裂,但未出现电解质泄漏的情况,同时电池并未出现冒烟、起火、爆炸等危险情况,内部也没有气体产生。被钨针刺穿后,电池温度显著上升,但能控制在安全范围内且没有引发燃烧或爆炸,说明该电池在煤矿井下应用中具有一定的热稳定性。② 被刺穿电池在炉箱加热后显著膨胀,并伴随有气体泄漏的现象,但尚未引发爆炸或燃烧,说明电池在特定条件下具有一定的热稳定性。③ 在潮湿环境下,被刺穿电池产生气体,增加了内部压力,在刺穿和潮湿的双重影响下,使得电池温度增加,但因为潮湿环境中的水分起到一定的冷却作用,与高温环境下相比,电池温度上升趋势较为缓慢,且仍未引发爆炸或燃烧,说明电池在潮湿环境下仍具有热稳定性,不会出现热失控现象。
    Abstract: The harsh and confined environment of underground coal mines makes lithium-ion batteries vulnerable to external physical shocks or damage, potentially leading to safety incidents. This study investigated a 100 A·h lithium manganese oxide ion battery designed for mining applications, employing puncture, high-temperature, and humidity tests to evaluate its safety performance. The puncture test simulated mechanical shocks typical in coal mine environments by penetrating the battery with a sharp object and observing its response under extreme conditions. A furnace and humidity-controlled environment chamber were also utilized to replicate the high-temperature and humid conditions encountered in coal mines, assessing the battery's safety and reliability post-puncture. The results revealed the following: ① After puncture by a tungsten needle, the battery exhibited surface deformation and cracking, but no electrolyte leakage, smoke, fire, or explosion occurred, with no gas generation inside. Although the temperature of the punctured battery rose significantly, it remained within a safe range without igniting or exploding, indicating a certain level of thermal stability suitable for coal mine applications. ② The punctured battery expanded notably when heated in the furnace, accompanied by gas leakage; however, no explosion or combustion took place, suggesting thermal stability under specific conditions. ③ In a humid environment, the punctured battery produced gas, leading to increased internal pressure. The combination of puncture and humidity raised the battery's temperature, but the moisture acted as a cooling agent, resulting in a slower temperature increase compared to high-temperature conditions, without triggering explosion or combustion. This indicated that the battery maintained thermal stability in humid environments and did not exhibit thermal runaway.
  • 视频监控是保障煤矿井下安全作业的重要手段[1]。随着智慧矿山[2]建设进程的加快,煤矿井下智能监控[3-5]能够在无人工干预的情况下,利用计算机视觉等技术实现对监控视频图像的自主处理、分析和理解。目标跟踪是指在视频序列的初始帧中指定感兴趣的目标,在后续视频中自动对该目标的位置进行估计[6]。在煤矿井下智能监控系统中,借助目标跟踪技术对井下人员、车辆、运输设备等运动目标进行实时自动跟踪,是进一步分析判断、识别异常等高级视觉任务的基础,有利于及时、准确地发现安全隐患,为煤矿企业的安全管理、生产调度、灾后救援等提供技术支持和保证,对实现煤矿井下智能监控具有重要意义[7-9]

    近年来,基于相关滤波的目标跟踪算法[10-11]因其较高的效率和较强的鲁棒性逐渐成为目标跟踪领域的主流方法。其核心思想是设计一个滤波器模板,并利用相关运算求解目标响应峰值来确定目标中心位置,实现目标跟踪。核相关滤波(Kernelized Correlation Filter,KCF)[12]算法利用傅里叶变换将滤波器运算从时域变换到频域,采用多通道方向梯度直方(Histogram of Oriented Gradient,HOG)特征代替灰度特征,大幅提高了目标跟踪速度和精度,在环境简单且目标尺度变化不明显时跟踪效果良好。

    煤矿井下摄像机一般沿巷道安装,人员、车辆等运动方向往往与摄像机成像平面呈较大角度,因此,监控视频中的运动目标会出现较大的尺度变化,而KCF算法由于采用固定的跟踪框,无法根据目标的变化动态调整跟踪框尺寸;煤矿井下人员可能出现弯腰、抬手等较大形变的肢体动作,跟踪框内会存在大量的非目标区域,导致滤波器在后续跟踪中学习到错误特征,无法正确跟踪目标;另外,目标跟踪是一个时延敏感性任务,对算法实时性能要求较高[13],而现有煤矿井下监控系统多采用传统的集中式数据处理方式,将所有终端数据全部传输到云端进行处理[14-15]。随着煤矿井下监控设备增多,海量的数据处理会增加云端服务器的计算压力[16],且大量数据传输易造成网络拥堵[4, 17],增加传输时延,难以满足实时性要求。

    针对目标尺度变化问题,M. Danelljan等[18]提出了一种判别型尺度空间跟踪(Discriminative Scale Space Tracking,DSST)算法,通过增加一个尺度滤波器对尺度进行估计,实现对目标的尺度自适应跟踪。Li Yang等[19]提出了一种基于多特征融合的尺度自适应(Scale Adaptive Multiple Feature,SAMF)算法,采用7个不同的尺度因子对跟踪区域进行多尺度采样,得到预测目标的最优尺度,进一步提升了跟踪性能,但无法处理目标形变的情况。孙继平等[20]提出了一种基于压缩感知的实时多尺度跟踪方法,利用尺度不变压缩特征(Scale Invariant Compressed Features,SICF)建立判别式外观模型。当目标在各方向上发生均等尺度变化时,上述方法均能够取得较好的跟踪效果。但当煤矿井下人员出现较大形变时,会存在大量非目标区域的背景噪声,易导致上述方法跟踪失败。

    针对煤矿井下目标跟踪中的形变问题,程健等[21]在跟踪学习检测(Track Learning Detection,TLD)框架基础上,提出一种融合多特征的复杂场景动态目标长时间视觉跟踪算法,使用融合多特征的MeanShift算法替代TLD框架中的光流法,对目标形变有较强的鲁棒性,但由于加入了目标检测模块,导致计算复杂度较大。牟琦等[22]提出了一种基于深度估计的尺度自适应目标跟踪算法,通过构建深度−尺度估计模型,利用目标深度信息估计目标尺度,对目标尺度变化及形变具有很好的适应性,但由于采用左右一致性深度估计网络[23]估计目标深度,导致算法实时性能不高。

    针对煤矿井下采用云端集中处理目标跟踪算法导致跟踪实时性能较差的问题,云边协同技术[24-26]可提供解决方案。该技术将原本在云端处理的部分任务下发到边缘端执行,不仅能缓解云端的计算压力,还能减小带宽消耗。姜德义等[27]设计了一种基于边缘云协同计算架构的智慧矿山技术架构体系,将云计算中处理实时数据的服务卸载至边缘端。陈思光等[17]提出了异步云边协同的深度强化学习算法,可满足大数据场景对高效计算服务的需求。张文柱等[28]提出了基于Docker的云−边−端协同任务卸载框架,解决了多接入移动边缘计算(Moving Edge Calculation,MEC)协同卸载、计算资源分配问题。

    基于以上研究启发,本文提出一种基于云边协同的煤矿井下尺度自适应目标跟踪方法:利用目标深度估计尺度,实现尺度自适应目标跟踪;设计基于云边协同的智能监控系统架构和目标跟踪算法部署策略,以减轻云端的计算压力和网络传输压力,提高煤矿井下跟踪效率。实验结果表明,与经典的目标跟踪算法相比,本文方法在煤矿井下目标出现较大尺度变化和形变时,具有更高的跟踪精度和成功率,且跟踪速度得到显著提升。

    煤矿井下运动目标通常同时存在较大尺度变化及形变,且煤矿井下光照条件非常有限,导致跟踪准确率和成功率不高。由于运动目标的深度和尺度信息之间存在较强的关联性,当目标与摄像机之间的距离发生变化时,目标尺度值会随深度值增大而减小。基于以上原理,对KCF算法[12]进行改进,提出了基于深度估计的尺度自适应目标跟踪算法[22]

    煤矿井下各监控点摄像机安装高度、角度类似,且安装位置固定,因此,各视频序列中运动目标的深度和尺度信息之间的对应关系近似。可利用煤矿井下监控视频序列作为训练集,构建深度−尺度估计模型,再使用该模型从实时监控视频中估计目标尺度,从而实现尺度自适应目标跟踪。

    使用煤矿井下视频序列所有帧的目标面积和深度值作为训练数据,构建深度−尺度估计模型,如图1所示。

    图  1  深度−尺度估计模型构建过程
    Figure  1.  Construction process of depth-scale estimation model

    1) 深度估计。通过左右一致性单目深度估计网络[23]获取第t帧图像的深度值$ {d}_{t} $

    2) 尺度计算。考虑到不同目标的跟踪框长宽比例不同,且在目标运动过程中可能会产生形变,采用目标面积表示目标尺度。用训练集中第t帧目标面积$ a $t与第1帧目标面积$ {a}_{1} $的比值作为该帧目标尺度值$ {s}_{t} $,即

    $$ {s_t} = \frac{{{a_t}}}{{{a_1}}} $$ (1)

    3) 深度−尺度估计模型构建。由于模型中的尺度值是用跟踪框的面积表示,且深度值和尺度值呈线性关系,所以采用二次多项式函数构建深度−尺度估计模型。

    $$ s({d_t}) = {k_1}{d_t}^{_2} + {k_2}{d_t} + {k_0}$$ (2)

    式中:$ s\left({d}_{t}\right) $为第t帧目标尺度估计值;k1k2分别为二次项和一次项系数;k0为常数项。

    4) 深度−尺度估计模型训练。采用最小均方误差作为损失函数训练模型,即

    $$ \min \sum\limits_{t = 1}^N {|{{s}}({d_t}) - {s_t}{|^2}} $$ (3)

    式中N为视频序列帧数。

    基于深度估计的尺度自适应目标跟踪算法如图2所示。

    图  2  基于深度估计的尺度自适应目标跟踪算法
    Figure  2.  Scale-adaptive target tracking algorithm based on depth estimation

    1) 预处理。读取煤矿井下视频的第1帧图像,并在第1帧目标周围循环采样得到r个训练样本,对每个训练样本提取HOG特征和颜色(Color Name,CN)特征并融合,得到融合特征$ {{\boldsymbol{F}}}_{r} $,以每个训练样本的目标中心生成相关响应图$ {{\boldsymbol{G}}}_{r} $,进而计算每个样本的滤波模板${\boldsymbol{H}}_r $

    $$ {{\boldsymbol{H}}_{{r}}} = \frac{{{{\boldsymbol{G}}_r}}}{{{{\boldsymbol{F}}_r}}} $$ (4)

    2) 训练相关滤波模板。使用最小化均方误差(式(5))作为损失函数,训练得到最优解作为第1帧的滤波模板$ {{\boldsymbol{H}}}_{1}^{*} $

    $$ \min \sum\limits_{r } {|{{\boldsymbol{F}}_r} \odot {\boldsymbol{H}}_1^* - {{\boldsymbol{G}}_{ r}}{|^2}} $$ (5)

    3) 读取下一帧,继续在目标区域循环采样并提取融合特征$ {{\boldsymbol{F}}}_{r} $,根据式(6)计算每一个样本的相关响应图$ {{\boldsymbol{G}}}_{r} $,其中响应值最大的位置即为当前图像帧中的目标位置。

    $$ {{\boldsymbol{G}}_{ r}} = {{\boldsymbol{F}}_{ r}} \odot {\boldsymbol{H}}_{t - 1}^* $$ (6)

    式中$ {{\boldsymbol{H}}}_{t-1}^{*} $为上一帧目标的相关滤波模板。

    4) 利用深度估计网络得到当前帧的目标深度值,通过深度−尺度估计模型估计目标尺度值,调整跟踪框大小。

    5) 判断视频序列是否为最后1帧,若是则结束跟踪,否则根据式(7)将上一帧的滤波模板与当前帧的滤波模板进行加权求和,得到更新后的滤波模板,并重复执行步骤3)—步骤5),直至跟踪结束。

    $$ {{\boldsymbol{H}}_{{t}}^*} = \eta \frac{{{{\boldsymbol{G}}_t^*}}}{{{{\boldsymbol{F}}_{ t}^*}}} + (1 - \eta ){{\boldsymbol{H}}_{t-1}^*} $$ (7)

    式中:η为学习率,通常取0.125;$ {{\boldsymbol{G}}}_{t}^* $为第t帧的相关响应图;$ {{\boldsymbol{F}}}_{t}^* $为第t帧的融合特征。

    基于深度估计的尺度自适应目标跟踪算法通过深度估计网络获取图像深度信息,无需安装深度摄像头,且无需更新煤矿井下现有硬件设备,不受场景和硬件设备限制。但使用深度估计网络会增大云端计算压力,降低算法在煤矿井下环境的执行效率,因此,深度估计网络成为影响算法执行效率的主要瓶颈。

    对基于深度估计的尺度自适应目标跟踪算法进行细粒度划分,根据功能划分为特征提取、响应图计算、深度估计、深度−尺度估计及模板更新5个相对独立的子模块,各子模块的运行时间如图3所示。

    图  3  目标跟踪算法5个子模块的运行时间
    Figure  3.  Running time of five sub-modules of the target tracking algorithm

    图3可看出,采用深度估计网络得到深度图时因计算复杂度高而用时最长,若直接在云端处理会增大云端计算压力。另外,煤矿井下终端设备将获取的原始视频数据直接上传至云端进行处理,数据传输时延非常大。基于此,本文设计了一种基于云边协同的目标跟踪算法部署策略。

    本文设计了一种基于云边协同的智能监控系统架构,如图4所示。该系统分为终端设备层、边缘服务层和云端服务层。根据所需计算资源不同,将基于深度估计的尺度自适应目标跟踪算法中的特征提取、深度估计和深度−尺度估计3个子模块部署到边缘服务层,响应图计算和模板更新2个子模块部署到云端服务层。

    图  4  基于云边协同的智能监控系统架构
    Figure  4.  Architecture of cloud-edge collaborative intelligent monitoring system

    终端设备层位于系统架构的最底层,由煤矿井下多个监控摄像头组成,主要负责煤矿井下视频数据采集,并将获取的视频数据上传至边缘服务层。该层只考虑摄像头的设备感知能力,不考虑其计算能力。

    边缘服务层由具有一般计算能力和存储能力的边缘服务器组成,其广泛分布在巷道内。将特征提取、深度估计和深度−尺度估计3个子模块部署于该层,在接收到终端设备层的视频数据后,利用边缘计算就近处理的优势,高速、有效地进行任务处理,将得到的融合特征数据和尺度数据上传至云端服务层,从而减轻云端设备计算压力。

    云端服务层由高性能的集群服务器组成,具有强大的计算能力,且能够协同管理边缘服务层之间的计算资源。该层主要任务是利用边缘服务层上传的融合特征计算响应图,得到当前帧的目标位置;根据尺度数据确定目标尺寸,结合目标位置和目标尺寸确定目标最终位置;更新相关滤波模板参数,并继续进行下一帧跟踪。

    系统的云−边−端三层共同协作完成目标跟踪任务,实现计算资源的协同优化,从而有效解决煤矿井下海量数据处理导致云端计算压力较大和数据传输时延较高的问题,进一步提升算法的实时性能。

    任务卸载技术将算法的计算任务卸载至边缘服务器或云端服务器,从而统筹系统资源,加快处理速度。云边协同任务卸载架构如图5所示。设有n台终端设备,边缘服务层有e台边缘服务器为终端设备提供服务。

    图  5  云边协同任务卸载架构
    Figure  5.  Architecture of cloud-side collaborative task unloading

    图5可知,目标跟踪算法部署策略在基于云边协同的智能监控系统中执行任务主要存在2个传输时延和2个计算时延,算法总时延为

    $$ T = {T_{{\rm{t}}1}} + {T_{{\rm{t}}2}} + {T_{{\rm{c}}1}} + {T_{{\rm{c}}2}} $$ (8)

    式中:$ {T}_{{\rm{t}}1} $为终端设备将视频序列上传至边缘服务器的视频传输时延;$ {T}_{{\rm{t}}2} $为边缘服务器将子模块处理得到的特征值和尺度值上传至云端服务器的数据传输时延;$ {T}_{{\rm{c}}1} $为边缘服务器完成特征提取、深度估计和深度−尺度估计任务的计算时延;$ {T}_{{\rm{c}}2} $为云端服务器完成响应图计算和模板更新任务的计算时延。

    终端设备将煤矿井下视频数据上传至边缘服务器进行处理,根据Shannon公式,终端设备i与边缘服务器j之间的传输速率为

    $$ {R_{i,j}} = {B_{i,j}} {\log _2}\left(1 + \frac{{{P_{i,j}} {D_{i,j}}^{}}}{{{\sigma ^2}}}\right) $$ (9)

    式中:$ {B}_{i,j} $为终端设备i与边缘服务器j之间的信道带宽;$ {P}_{i,j} $为终端设备i上传数据至边缘服务器j的传输功率;$ {D}_{i,j} $为终端设备i到边缘服务器j的信道增益;$ {\sigma }^{2} $为传输信道的噪声功率。

    从终端设备i到边缘服务器j的传输时延为

    $$ T_{{\rm{t}}1(i,j)} = \frac{{{b_{\rm{v}}}}}{{{R_{i,j}}}} $$ (10)

    式中$ {b}_{{\rm{v}}} $为原始视频数据量。

    边缘服务器接收终端设备上传的视频序列并执行特征提取、深度估计和深度−尺度估计任务。设边缘服务器j将计算资源$ {y}_{j} $平均分配给n台终端设备,则每台终端设备的计算资源为$ {y}_{j} $/n,边缘服务器j的计算时延为

    $$ T_{{\rm{c}}{1j}} = \frac{{n{C_{j}}}}{{y_{j}}} $$ (11)

    式中$ {C}_{j} $为边缘服务器j完成3个子模块任务所需的CPU周期数,即边缘服务器j的计算能力。

    边缘服务器完成计算任务后,将融合特征和尺度值上传至云端服务器,则从边缘服务器j到云端服务器之间的传输速率为

    $$ {R_{j,{\rm{c}}}} = {B_{j,{\rm{c}}}} {\log _2}\left(1 + \frac{{{P_{j,{\rm{c}}}} {D_{j,{\rm{c}}}}^{}}}{{{\sigma ^2}}}\right) $$ (12)

    式中:$ {B}_{j,{\rm{c}}} $为边缘服务器j与云端服务器间的信道带宽;$ {P}_{j,{\rm{c}}} $为边缘服务器j上传数据至云端服务器的传输功率;$ {D}_{j,{\rm{c}}} $为边缘服务器j到云端服务器的信道增益。

    从边缘服务器j到云端服务器的数据传输时延为

    $$ T_{{\rm{t}}2(j,{\rm{c}})}^{} = \frac{{\max ({b_{\rm{f}}},{b_{\rm{m}}})}}{{{R_{j,{\rm{c}}}}}} $$ (13)

    式中:$ {b}_{{\rm{f}}} $为融合特征数据量;$ {b}_{{\rm{m}}} $为尺度值数据量。

    响应图计算、模板更新任务在云端服务器执行。设云端服务器的计算能力为$ {w}_{{\rm{c}}} $,则在云端服务器上的任务计算时延为

    $$ T_{{\rm{c}}{2_{}}}^{} = \frac{{{C_{\rm{c}}}}}{{{w_{\rm{c}}}}} $$ (14)

    式中$ {C}_{{\rm{c}}} $为云端服务器完成任务所需的CPU周期数。

    基于云边协同的煤矿井下尺度自适应目标跟踪实验环境配置见表1

    表  1  煤矿井下尺度自适应目标跟踪实验环境配置
    Table  1.  Experimental environment configuration of coal mine underground scale-adaptive target tracking method
    实验环境配置
    边缘服务器CPUAMD Ryzen 5 5600H with Radeon Graphics 3.30 GHz
    GPUGeForce RTX 3050
    系统Windows10
    云端服务器CPUIntel Xeon E5−2680 v2
    GPUNVIDIA GeForce GTX TITAN Z
    系统centos7
    编程语言Matlab
    下载: 导出CSV
    | 显示表格

    任务卸载相关参数配置见表2,设定每台边缘服务器的性能指标相同。

    表  2  任务卸载相关参数配置
    Table  2.  Parameters configuration related to task unloading
    设备参数
    终端设备$ {B}_{i,j} $/MHz100
    $ {P}_{i,j} $/W0.1
    ${D}_{i,j} $[0.1,1.0]
    边缘服务器$ {B}_{j,{\rm{c}}} $/MHz200
    $ {P}_{j,{\rm{c}}} $/W0.5
    $ {y}_{j} $/GHz10
    $ {C}_{j} $/($ \mathrm{c}\mathrm{y}\mathrm{c}\mathrm{l}\mathrm{e}\mathrm{s}\cdot {\mathrm{b}\mathrm{i}\mathrm{t}}^{-1} $)200
    $ D_{j,{\rm{c}}} $[0.1,1.0]
    云端服务器$ {w}_{{\rm{c}}} $/GHz100
    $ {C}_{{\rm{c}}} $/($ \mathrm{c}\mathrm{y}\mathrm{c}\mathrm{l}\mathrm{e}\mathrm{s}\cdot {\mathrm{b}\mathrm{i}\mathrm{t}}^{-1} $)50
    $ {\sigma }^{2} $/dBm100
    其他$ {b}_{{\rm{v}}} $/($ \mathrm{M}\mathrm{i}\mathrm{b}\mathrm{i}\mathrm{t}\cdot {\mathrm{t}\mathrm{a}\mathrm{s}\mathrm{k}}^{-1} $)[1,100]
    $ {b}_{{\rm{f}}} $/($ \mathrm{M}\mathrm{i}\mathrm{b}\mathrm{i}\mathrm{t}\cdot {\mathrm{t}\mathrm{a}\mathrm{s}\mathrm{k}}^{-1} $)[1,5]
    $ {b}_{{\rm{m}}} $/($ \mathrm{M}\mathrm{i}\mathrm{b}\mathrm{i}\mathrm{t}\cdot {\mathrm{t}\mathrm{a}\mathrm{s}\mathrm{k}}^{-1} $)[1,5]
    下载: 导出CSV
    | 显示表格

    实验数据来自目标跟踪标准数据集OTB−100中的30个视频序列和自建的10个煤矿井下数据集,所选择的煤矿井下视频序列均具备摄像头位置固定、目标尺度变化或形变较大的特点,采集条件为煤矿井下正常工作场景,跟踪目标为煤矿井下作业人员,标定工具为LabelImg。

    采用精度和成功率作为评价指标来综合评价目标跟踪算法的性能。精度为真实目标与预测目标中心位置误差小于设定阈值的帧数与视频序列总帧数的比值。成功率为真实目标和预测目标的重叠率大于设定阈值的帧数与视频序列总帧数的比值。

    目标跟踪算法实验参数设置:学习率为0.125,高斯核函数的标准差为0.5,正则化参数为0.000 1,模板更新率为0.01。

    使用自建的煤矿井下数据集训练深度−尺度估计模型,该数据集中视频序列目标在移动过程中存在尺度变化。视频序列中部分帧的原始RGB图像和使用深度估计网络得到的深度图像如图6所示。

    图  6  煤矿井下视频序列部分帧的RGB图像和深度图像
    Figure  6.  Part of RGB images and depth images of a coal mine underground video sequence

    深度−尺度估计模型实验结果如图7所示。蓝色散点表示序列每一帧目标的深度值和尺度值。为了提高模型可靠性,对蓝色散点进行平滑处理,结果为图中绿色散点。对绿色散点进行拟合,得到红色曲线,即深度−尺度估计模型。

    图  7  深度−尺度估计模型实验结果
    Figure  7.  Experimental results of depth-scale estimation model

    为了验证基于深度估计的尺度自适应目标跟踪算法在尺度变化、形变等因素影响下的跟踪性能,将其与KCF算法、DSST算法、SAMF算法进行对比,从定性和定量2个方面对实验结果进行综合分析。

    1) 定性分析。采用4种目标跟踪算法对煤矿井下视频序列和OTB−100数据集中视频序列进行目标跟踪实验,部分结果如图8图9所示。

    图  8  4种算法对煤矿井下数据集的目标跟踪结果
    Figure  8.  Target tracking results of four algorithms for coal mine underground data set
    图  9  4种算法对OTB−100数据集的目标跟踪结果
    Figure  9.  Target tracking results of four algorithms for OTB-100 standard data set

    图8可看出,Video1序列中光照度低且目标尺度变化较大。第49帧时,各算法都能有效跟踪;第113帧至第193帧目标均发生尺度变化,此时KCF算法因采用固定模板,跟踪框内引入较多背景信息,DSST算法和SAMF算法虽然都加入了尺度调整,但是对目标跟踪不够精准;第285帧至第347帧目标尺度变化明显,此时KCF算法、DSST算法、SAMF算法都不能精准跟踪目标,本文算法能够随目标尺度变化自适应调整跟踪框,且使用融合后的HOG特征和CN特征提升了目标的特征表达能力,使算法在光照度特别低的煤矿井下环境中能准确跟踪目标。

    Video2序列中目标尺度和形变都较大。第65帧至第90帧目标出现不同程度的形变,本文算法能够稳定跟踪,其他算法均发生一定程度的跟踪漂移;第114帧至第159帧目标发生较大形变,此时KCF算法、DSST算法和SAMF算法无法持续准确跟踪,本文算法能够自适应调整跟踪框尺度及比例,跟踪准确率更高,在煤矿井下环境中目标同时出现较大尺度变化和形变时鲁棒性更好。

    Video3序列中同样存在目标尺度变化和形变的情况。第22帧至第80帧各算法都能跟踪到目标;第100帧时,由于目标与背景较为相似,KCF算法受到背景信息的干扰,开始出现跟踪漂移情况;第153帧至第215帧目标发生明显的尺度变化和形变,此时KCF算法丢失跟踪目标,DSST算法和SAMF算法对目标不能准确跟踪,而本文算法能够根据目标的变化进行自适应调整,具有良好的跟踪性能。

    为了验证本文算法的泛化性,对OTB−100数据集中的Human7和BlueCar2视频序列进行跟踪实验。从图9可看出,Human7序列中目标尺度变化较大。第32帧时,所有算法均能准确跟踪;第84帧时,目标发生较明显尺度变化,SAMF算法出现跟踪漂移;第128帧至第250帧KCF算法、DSST算法和SAMF算法均出现了跟踪丢失的现象,本文算法能够准确跟踪,对目标发生较大尺度变化的情况具有良好的适应性。

    BlurCar2序列中目标尺度变化较大并伴有快速运动的情况。第84帧时,各算法都能准确跟踪;第130帧至第585帧KCF算法不能自适应调整跟踪框,SAMF算法和DSST算法均无法与目标尺度匹配,跟踪框存在一定的偏差,而本文算法利用深度−尺度估计模型估计目标尺度,因此在目标发生较大尺度变化和形变时对跟踪目标的位置和尺度估计更加准确。

    2) 定量分析。采用一次性通过评估(One-Pass Evaluation,OPE)评价准则得到跟踪精度和成功率曲线,如图10图11所示。可看出本文算法在煤矿井下数据集中的跟踪精度为0.984,成功率为0.875;在OTB−100数据集上的跟踪精度为0.764,成功率为0.616。相较于其他3种算法,本文算法无论是在OTB−100数据集还是煤矿井下数据集上,目标跟踪的精度和成功率均优于其他算法。

    图  10  目标跟踪算法在煤矿井下数据集上的精度和成功率
    Figure  10.  Tracking accuracy and success rate of four target tracking algorithms for coal mine underground data set
    图  11  目标跟踪算法在OTB−100数据集上的精度和成功率
    Figure  11.  Tracking accuracy and success rate of four target tracking algorithms for OTB-100 data set

    分别采用传统云计算方式和云边协同方式对基于深度估计的尺度自适应目标跟踪算法进行部署,选择6个煤矿井下视频序列(数据信息见表3)作为测试集,对比算法的局部时延(包括传输时延和计算时延)和总时延。

    表  3  煤矿井下视频序列数据信息
    Table  3.  Video sequence data information of coal mine underground
    视频序列帧数主要影响因素
    Video1355尺度变化
    Video2170目标形变、背景杂乱
    Video3181光照不均、尺度变化
    Video4297光照极度不足、目标形变
    Video5215目标形变
    Video6286尺度变化
    下载: 导出CSV
    | 显示表格

    将特征提取、深度估计和深度−尺度估计3个子模块部署在边缘服务器,采用式(9)−式(14)计算目标跟踪算法的传输时延和计算时延,并与传统的云计算方式进行对比,结果见表4,局部时延曲线如图12所示。

    表  4  目标跟踪算法在2种部署方式下的传输时延和计算时延计算结果
    Table  4.  Calculated transmission delay and calculation delay of the proposed target tracking algorithm under two deployment modes ms
    视频序列云边协同方式云计算方式
    传输时延计算时延传输时延计算时延
    Video122.4910.012 78209.559 60.004 61
    Video223.3610.013 41190.456 90.004 73
    Video321.4360.012 13205.454 90.004 47
    Video422.2670.011 98193.576 80.004 34
    Video521.8790.015 76200.177 40.004 91
    Video621.2530.013 05193.115 10.004 39
    Total132.6870.079 11 1 192.340 70.027 45
     注:黑体数据为最优结果。
    下载: 导出CSV
    | 显示表格
    图  12  目标跟踪算法在2种部署方式下的局部时延曲线
    Figure  12.  Local delay curves of the proposed target tracking algorithm under two deployment modes

    表4可知,由于云端服务器具有强大的计算能力,平均计算时延比边缘服务器少65.3%;云端服务器距离终端设备较远,数据传输时延明显偏高,边缘服务器距离终端设备较近,平均传输时延比云端服务器少88.87%。由图12可知,综合计算时延和传输时延,采用云边协同方式部署目标跟踪算法时,局部时延明显低于传统云计算方式,说明将3个子模块部署在边缘服务器能够显著降低数据传输时延,提高实时性能。

    分别采用传统云计算方式和云边协同方式对基于深度估计的尺度自适应目标跟踪算法进行部署,计算算法的总时延。采用1组边缘服务器处理6个视频序列,总时延计算结果见表5,总时延曲线如图13所示。可看出采用云边协同方式部署目标跟踪算法时,算法总时延减少了32.55%,明显优于传统云计算方式。

    表  5  目标跟踪算法在2种部署方式下的总时延计算结果
    Table  5.  Calculated overall delay of the proposed target tracking algorithm under two deployment modes ms
    视频序列总时延
    云计算方式云边协同方式
    Video1209.567 6139.916 7
    Video2190.465 3140.214 6
    Video3205.462 5130.169 8
    Video4193.584 6134.247 2
    Video5200.186 1130.744 2
    Video6193.123 8128.929 4
    Total1 192.389 9804.221 9
     注:黑体数据为最优结果。
    下载: 导出CSV
    | 显示表格
    图  13  目标跟踪算法在2种部署方式下的总时延曲线
    Figure  13.  Overall delay curves of the proposed target tracking algorithm under two deployment mode

    煤矿井下场景中监测点众多,视频数据量非常大,智能监控系统中通常设置多台边缘服务器,每台边缘服务器负责处理1组终端设备采集的视频,各边缘服务器并行工作,从而大幅提高目标跟踪算法的整体运行效率。设系统中共有e台边缘服务器,每台边缘服务器同时处理表3中的1组视频序列,分别计算e=1,2,…,6,传输信道数量M=12,18时,目标跟踪算法处理所有视频序列的局部时延和总时延,并与传统的云计算方式对比,计算结果见表6,总时延曲线如图14所示。可看出采用传统云计算方式时,因所有视频均需上传至云端服务器排队处理,所以目标跟踪算法总时延随视频增加而线性增大;采用云边协同方式部署时,算法中部分模块可在各边缘服务器并行运算,将结果上传至云端服务器后再排队处理,尽管算法运行过程中数据的传输时延受终端设备到边缘服务器、边缘服务器到云端服务器传输带宽的约束,计算时延受云端服务器计算能力的约束,但由于计算量较大的任务已由边缘服务器完成,云端服务器整体压力明显减小,因此总时延明显低于传统云计算方式,且随着边缘服务器数量和传输带宽增加,传输速度优势更明显。

    表  6  不同边缘服务器数量下目标跟踪算法时延
    Table  6.  Delay of the proposed target tracking algorithm under different groups of edge servers
    边缘服务器
    数量/台
    视频序列
    数量/个
    传统云计算
    总时延/ms
    M=12时云边协同时延/msM=18时云边协同时延/ms
    边缘端云端总时延边缘端云端总时延
    传输时延计算时延传输时延计算时延传输时延计算时延传输时延计算时延
    161192.3899132.6870.0791671.4290.0263804.2219132.6870.0791671.4290.0263804.2219
    2122384.7798132.6870.0791671.4290.0526804.2481132.6870.0791671.4290.0526804.2481
    3183577.1697265.3740.07911342.8590.07891608.391132.6870.0791671.4290.0789804.2744
    4244769.5596265.3710.07911342.8590.10521608.417265.3740.07911342.8590.10521608.417
    5305961.9495398.0610.07912014.2880.13152412.560265.3740.07911342.8590.13151608.443
    6367154.3394398.0610.07912014.2880.15782412.586265.3740.07911342.8590.15781608.470
     注:黑体数据为最优结果。
    下载: 导出CSV
    | 显示表格
    图  14  不同边缘服务器数量下目标跟踪算法总时延曲线
    Figure  14.  Overall delay curves of the proposed target tracking algorithm under different groups of edge servers

    1) 将基于深度估计的尺度自适应目标跟踪算法应用于煤矿井下环境,利用深度−尺度估计模型解决了目标均等尺度变化、非均等尺度变化和形变的问题。

    2) 设计了基于云边协同的智能监控系统架构,对目标跟踪算法进行细粒度划分,利用云边协同方式将目标跟踪算法各子模块合理部署至云端服务器或边缘服务器,实现了目标跟踪任务在云端服务器和边缘服务器的协同优化,有效降低了目标跟踪算法总时延,提升了煤矿井下目标跟踪的实时性能。

    3) 通过实验证明了基于深度估计的尺度自适应目标跟踪算法用于煤矿井下具有良好的跟踪精度和成功率,且采用云边协同的目标跟踪算法部署策略有效降低了算法的局部时延和总时延,显著提高了煤矿井下监控系统的目标跟踪速度。

    4) 基于云边协同的智能监控系统架构和目标跟踪算法部署策略充分发挥了边缘计算和云计算协同的优势,为煤矿井下智能监控提供了一种新的解决方案,其设计思路也可应用于其他算法。

  • 图  1   针刺试验下电池体上的点位布设

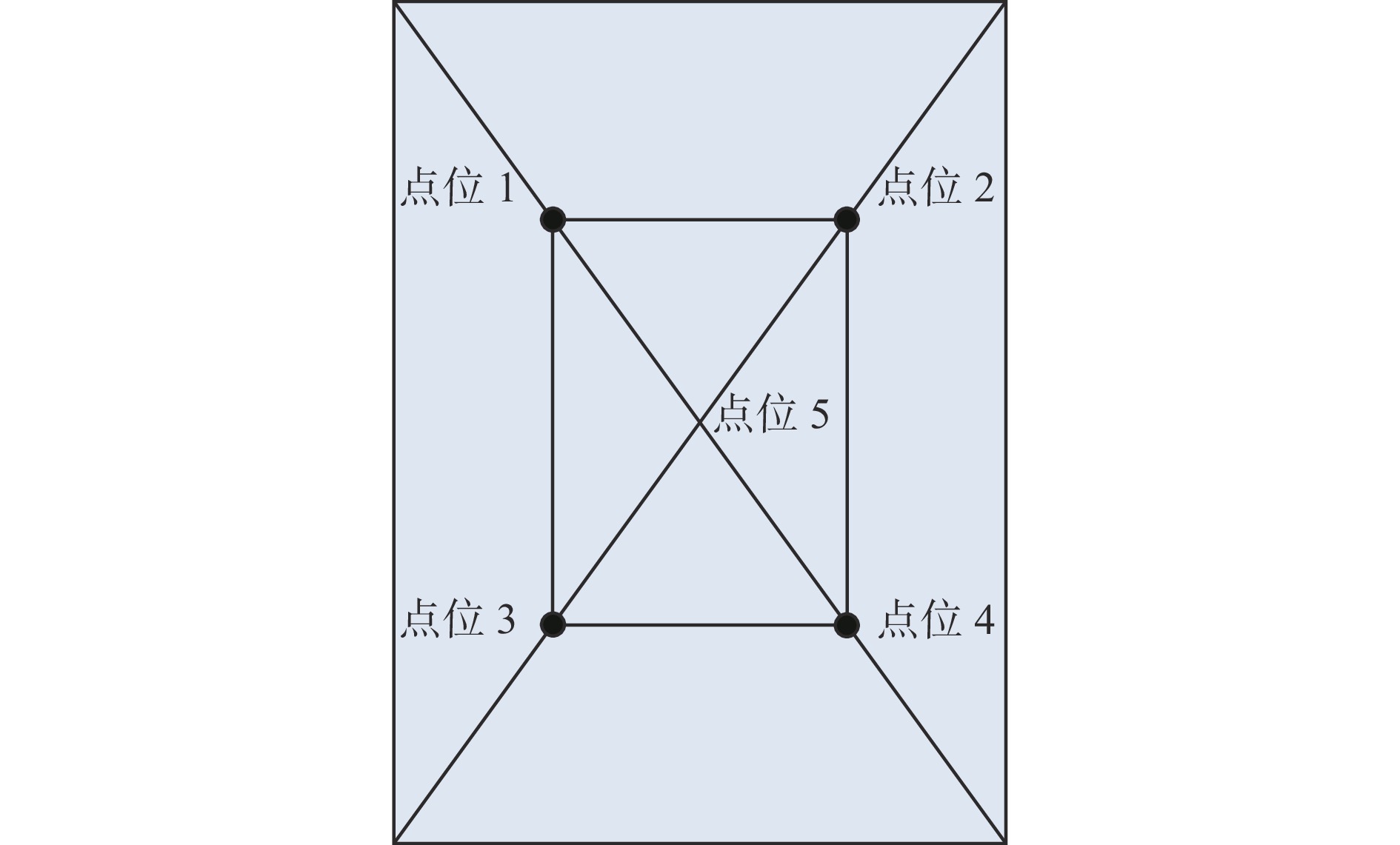

    Figure  1.   Points layout on the battery body under puncture testing

    图  2   高温试验下电池体上的点位布设

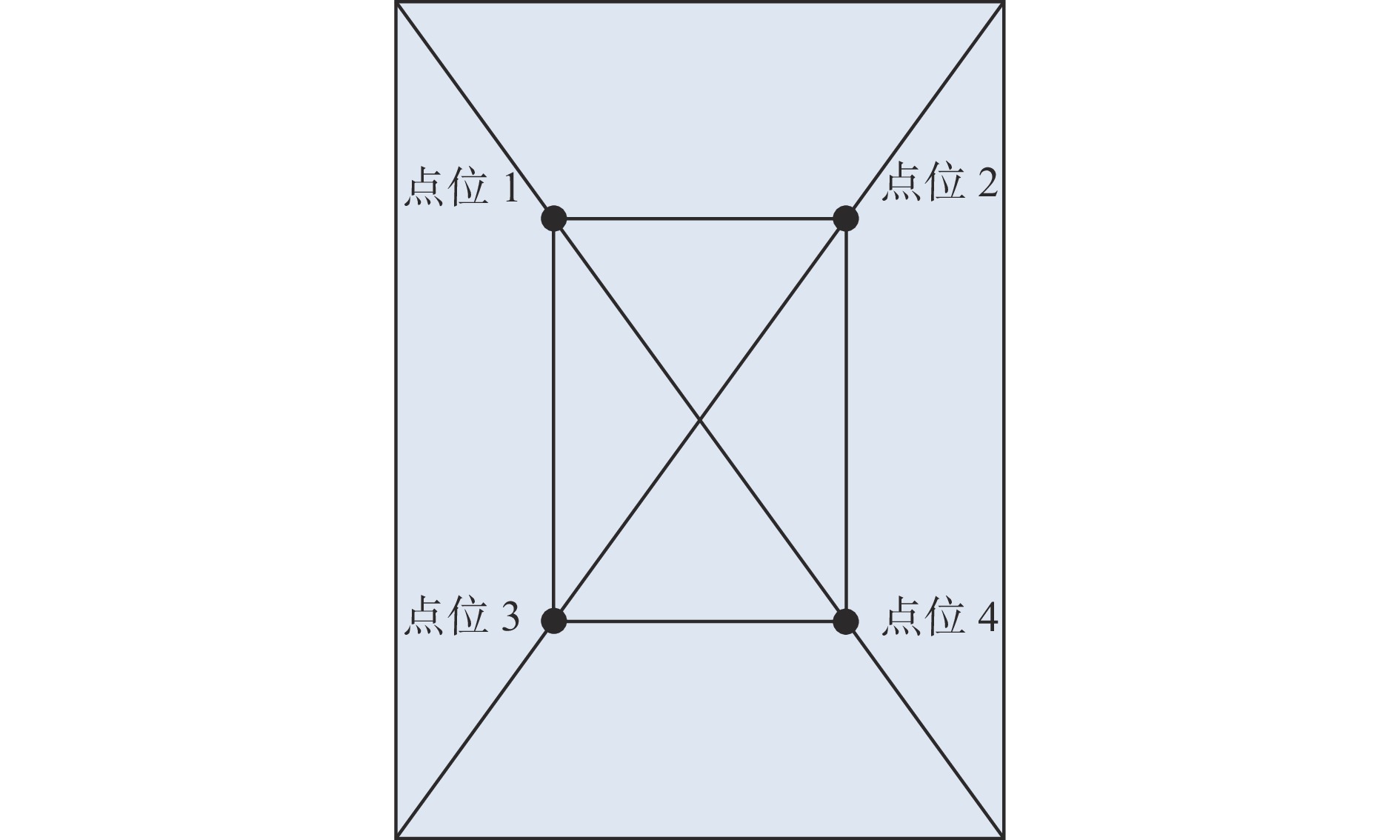

    Figure  2.   Points layout on the battery body under high-temperature testing

    图  3   被针刺穿后的电池

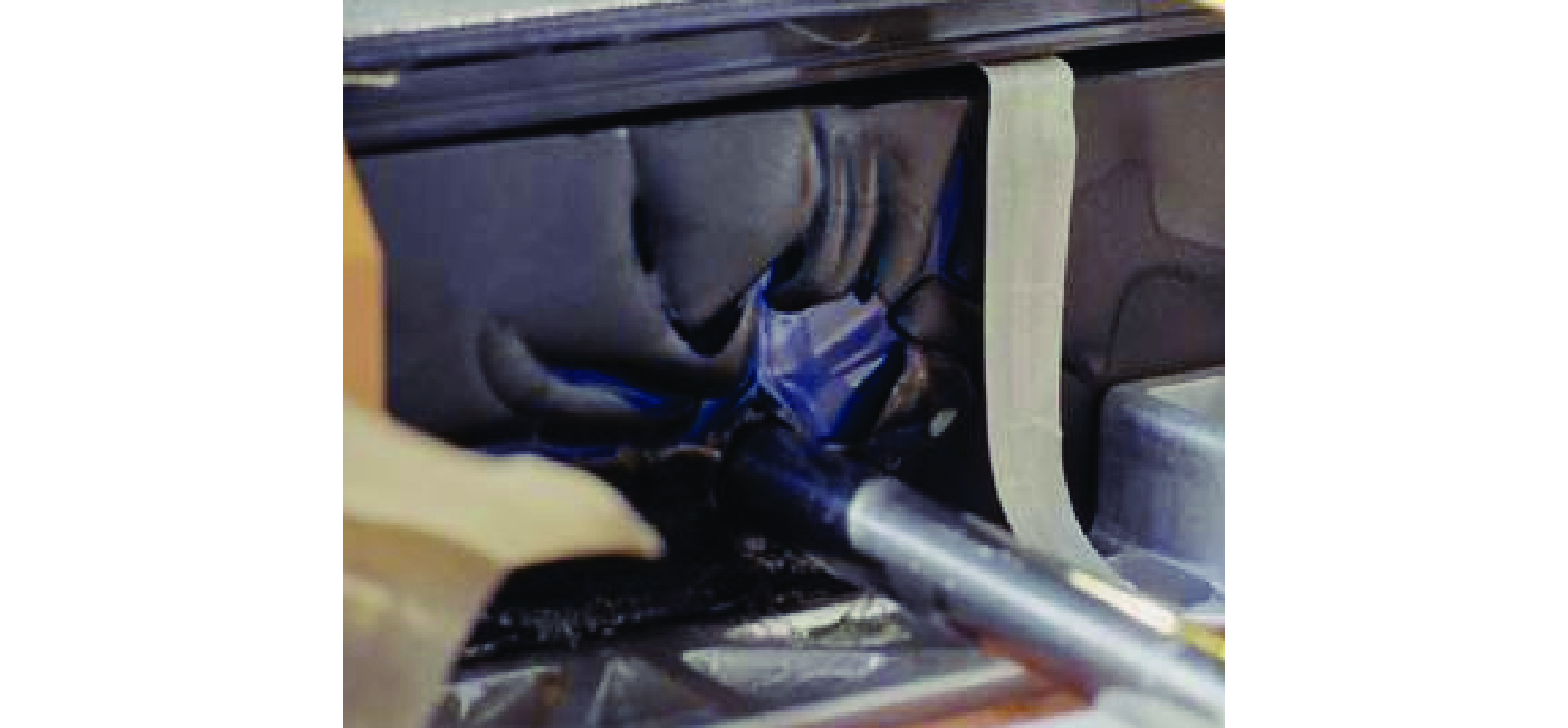

    Figure  3.   The battery after puncture

    图  4   开路电压与温度变化曲线

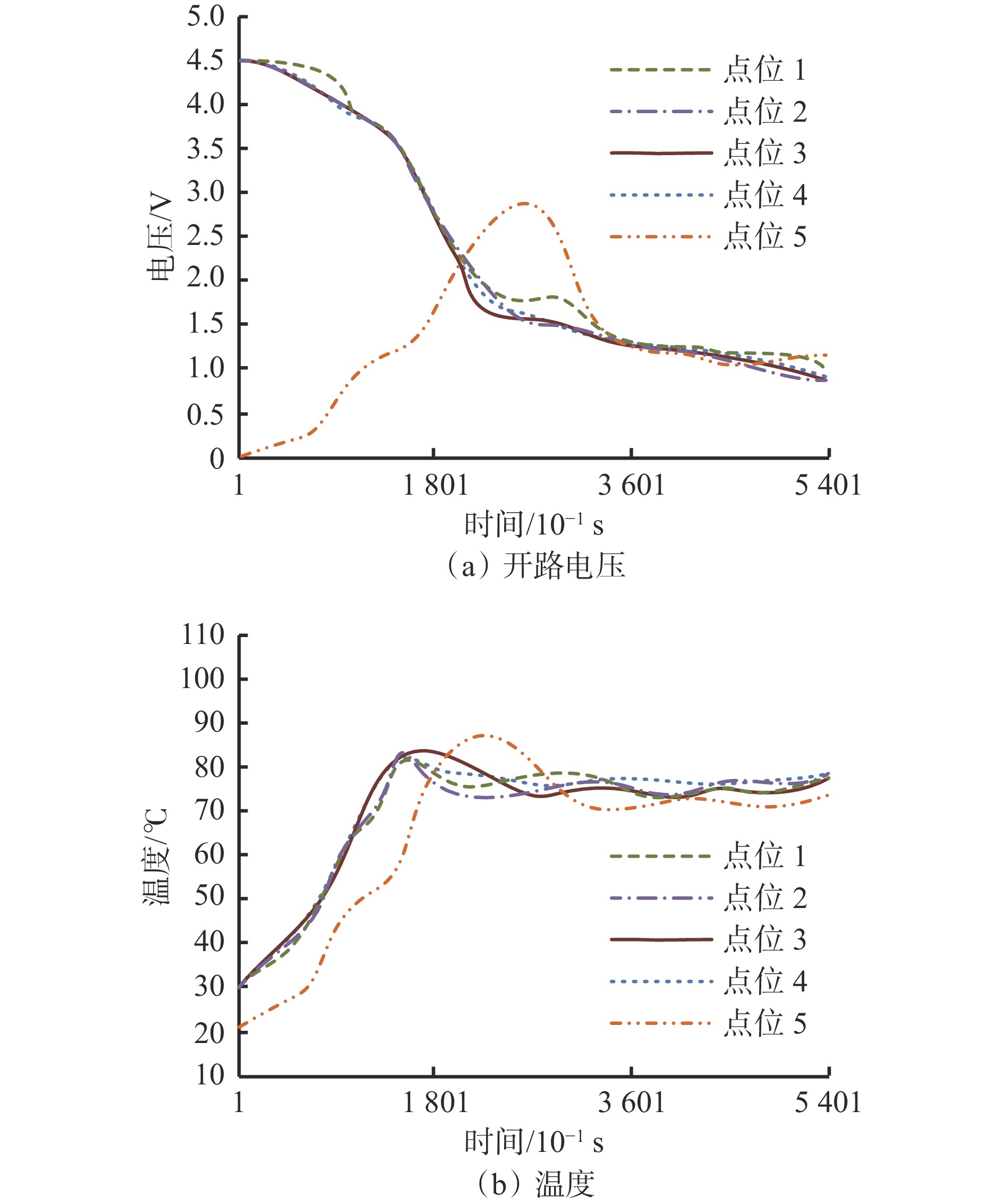

    Figure  4.   Variation curves of open circuit voltage with temperature

    图  5   电池背部外观

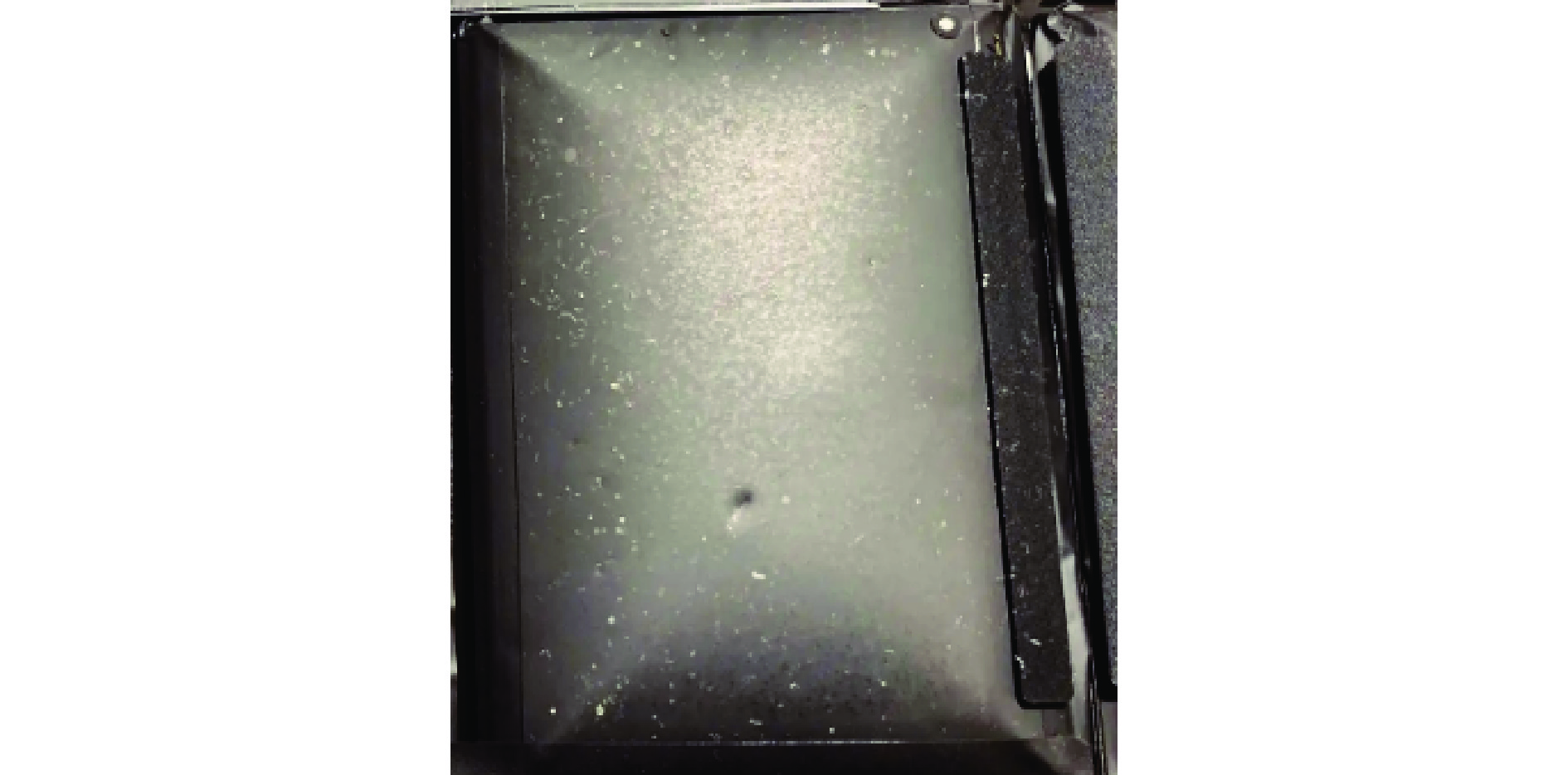

    Figure  5.   Appearance of the back of the battery

    图  6   高温条件下不同点位的温度变化曲线

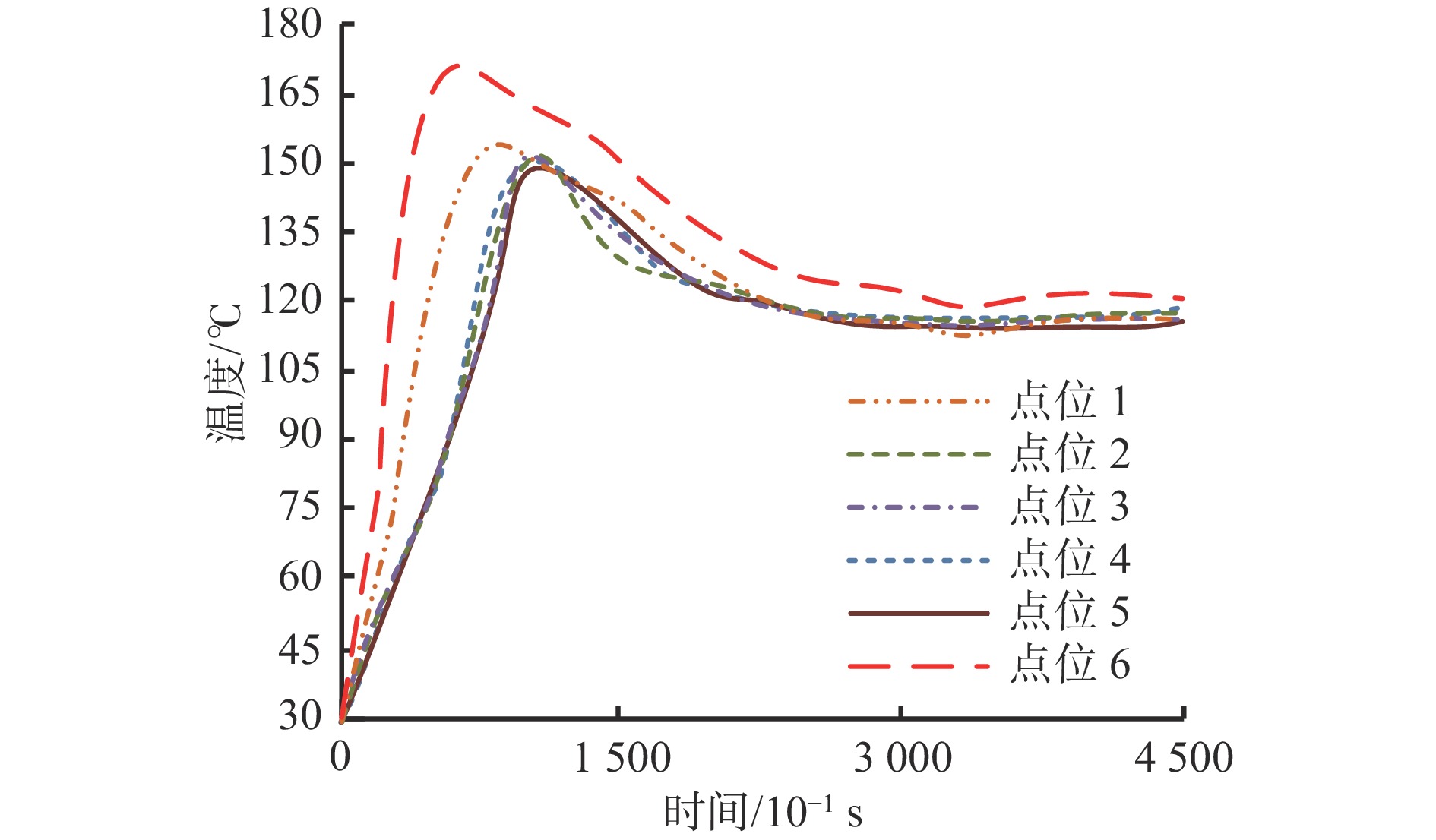

    Figure  6.   Temperature variation curves at different points under high-temperature conditions

    图  7   潮湿环境下不同点位的温度变化曲线

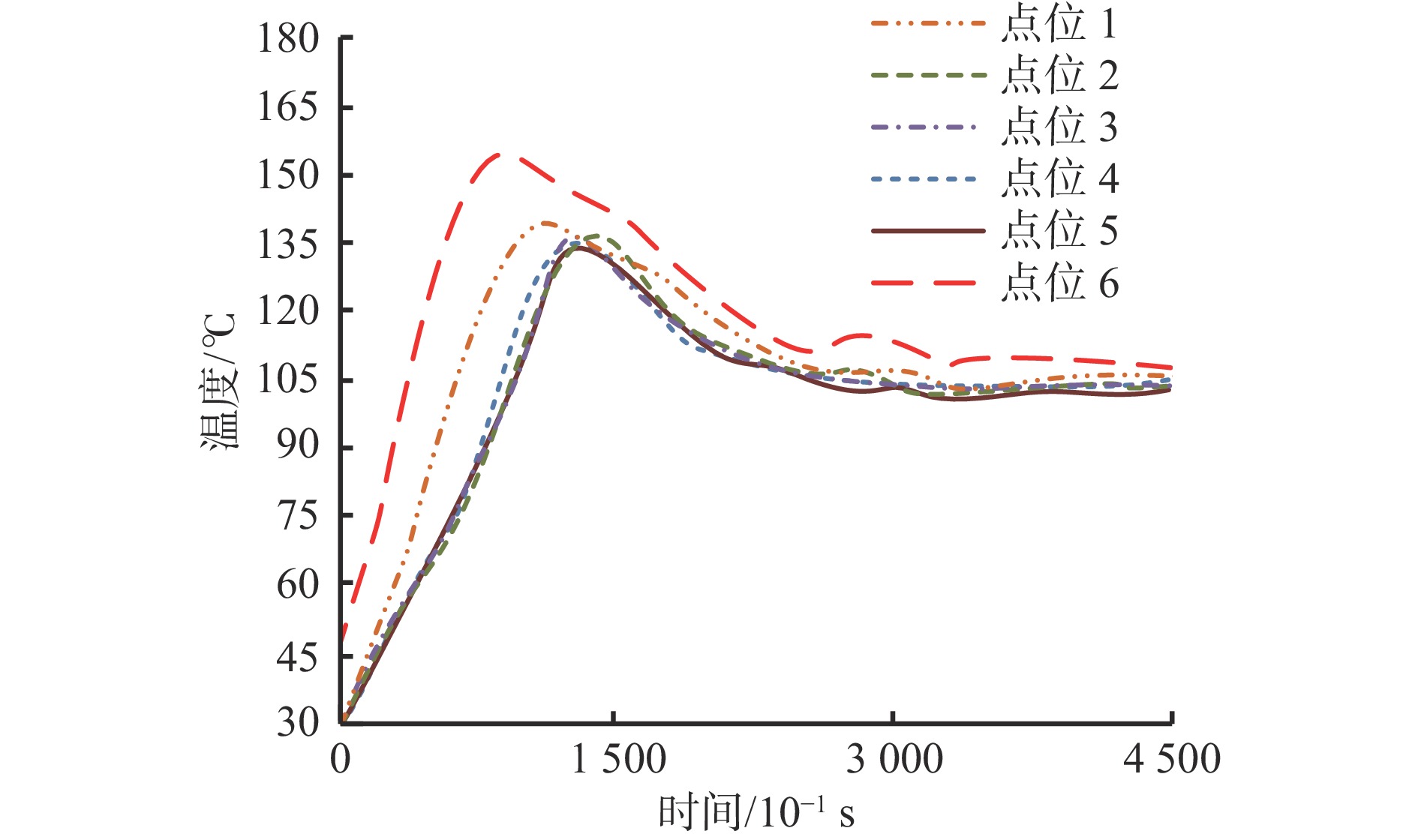

    Figure  7.   Temperature variation curves at different points under humid conditions

    表  1   100 A·h矿用锰酸锂离子蓄电池参数

    Table  1   Parameters of 100 A·h lithium manganese oxide ion battery for mining

    额定电压/V 正常电压范围/V 尺寸(长×宽×高)/mm 工作温度范围/℃
    4.5 3.0~4.9 320×240×22 −10~50
    下载: 导出CSV
  • [1] 王昉. 矿用防爆锂离子蓄电池无轨胶轮车在煤矿井下应用的环保性与经济性[J]. 陕西煤炭,2020,39(增刊2):167-170,204.

    WANG Fang. Application of mine explosion-proof lithium-ion battery trackless rubber tyred car in underground coal mine[J]. Shaanxi Coal,2020,39(S2):167-170,204.

    [2] 吴碧海,谭皓文,周子裕,等. 配电自动化装置蓄电池运行可靠性分析及在线监测开发[J]. 机电工程技术,2023,52(9):220-224.

    WU Bihai,TAN Haowen,ZHOU Ziyu,et al. Reliability analysis and online monitoring development of battery in distribution automation equipment[J]. Mechanical & Electrical Engineering Technology,2023,52(9):220-224.

    [3] 姚源. 煤矿在用大容量锂离子蓄电池安全性分析及管理措施[J]. 煤矿安全,2020,51(7):143-146.

    YAO Yuan. Safety analysis and management measures of in-service large capacity lithium battery for underground mining[J]. Safety in Coal Mines,2020,51(7):143-146.

    [4] 刘鹏,章玄,侯睿,等. GEO锂离子蓄电池组在轨性能评估[J]. 电源技术,2022,46(10):1147-1150.

    LIU Peng,ZHANG Xuan,HOU Rui,et al. On-orbit performance evaluation of GEO lithium ion battery[J]. Chinese Journal of Power Sources,2022,46(10):1147-1150.

    [5] 李富伟,曹凤金,李高升,等. 锂离子蓄电池动力电源在非煤地下矿山的安全应用研究[J]. 矿业研究与开发,2023,43(8):208-216.

    LI Fuwei,CAO Fengjin,LI Gaosheng,et al. Research on safety application of lithium-ion battery power supply in non-coal underground mines[J]. Mining Research and Development,2023,43(8):208-216.

    [6] 刘敏,陈凌宇,朱宇勋,等. 铅酸蓄电池在电网中的健康监测及梯次利用[J]. 浙江工业大学学报,2023,51(3):319-323,329.

    LIU Min,CHEN Lingyu,ZHU Yuxun,et al. The health monitoring and step utilization of lead-acid battery in power grid and resource reuse[J]. Journal of Zhejiang University of Technology,2023,51(3):319-323,329.

    [7] 屈克庆,董浩,毛玲,等. 基于融合健康因子和集成极限学习机的锂离子电池SOH在线估计[J]. 上海交通大学学报,2024,58(3):263-272.

    QU Keqing,DONG Hao,MAO Ling,et al. SOH online estimation of lithium-ion batteries based on fusion health factor and integrated extreme learning machine[J]. Journal of Shanghai Jiao Tong University,2024,58(3):263-272.

    [8] 曹勇. 多孔铝箔改善锂离子电池的针刺安全性[J]. 电池,2023,53(3):312-315.

    CAO Yong. Improving nail penetration safety of Li-ion battery by porous Al foil[J]. Battery Bimonthly,2023,53(3):312-315.

    [9] 苑志祥,张浩,张雪,等. 深潜器用蓄电池的研究进展[J]. 硅酸盐学报,2023,51(11):2868-2875.

    YUAN Zhixiang,ZHANG Hao,ZHANG Xue,et al. Recent development on batteries of deep-sea submersibles[J]. Journal of the Chinese Ceramic Society,2023,51(11):2868-2875.

    [10] 张洒洒,周旭峰,刘兆平,等. 碳基三维集流体在锂金属电池中的应用研究[J]. 电源技术,2022,46(1):2-5.

    ZHANG Sasa,ZHOU Xufeng,LIU Zhaoping,et al. Research progress of carbon-based 3D current collectors for lithium metal batteries[J]. Chinese Journal of Power Sources,2022,46(1):2-5.

    [11] 张艳岗,郭旭旭,薛文阳,等. 锂离子动力电池系统多尺度热安全研究[J]. 北京航空航天大学学报,2023,49(1):31-44.

    ZHANG Yangang,GUO Xuxu,XUE Wenyang,et al. Research on multi-scale thermal safety of lithium-ion power battery system[J]. Journal of Beijing University of Aeronautics and Astronautics,2023,49(1):31-44.

    [12] 殷卫星. 废旧锂离子电池短路火灾的触发机理及危险性[J]. 消防科学与技术,2022,41(1):36-40.

    YIN Weixing. Triggering mechanism and risk of short circuit fire of waste li-ion battery[J]. Fire Science and Technology,2022,41(1):36-40.

    [13] 夏益辉,黄利明,叶志浩,等. 一种适用于蓄电池组的新型快速均衡拓扑结构[J]. 海军工程大学学报,2022,34(6):16-21.

    XIA Yihui,HUANG Liming,YE Zhihao,et al. A new fast equalization topology for storage battery[J]. Journal of Naval University of Engineering,2022,34(6):16-21.

    [14] 王鲜. 煤矿电机车蓄电池自动充电管理信息系统研究[J]. 中国高新科技,2022(1):92-93.

    WANG Xian. Research on automatic charging management information system of storage battery of coal mine electric locomotive[J]. China High and New Technology,2022(1):92-93.

    [15] 刘梦璇,李子坤,周豪杰,等. 沥青在锂离子电池负极材料中的应用研究进展[J]. 炭素技术,2022,41(1):1-5,40.

    LIU Mengxuan,LI Zikun,ZHOU Haojie,et al. Research progress of pitch in anode materials for lithium-ion batteries[J]. Carbon Techniques,2022,41(1):1-5,40.

    [16] 李起伟,李忠奎,王海南. 基于锂离子蓄电池的煤矿井下储能微电网设计研究[J]. 煤炭技术,2024,43(6):233-237.

    LI Qiwei,LI Zhongkui,WANG Hainan. Design and research of underground energy storage microgrid in coal mines based on lithium ion batteries[J]. Coal Technology,2024,43(6):233-237.

    [17] 王淼,王晓丹. 基于高镍NCA811正极的21700锂离子电池在某装备上的应用研究[J]. 电源技术,2023,47(8):1014-1019.

    WANG Miao,WANG Xiaodan. Research of 21700-type lithium ion battery based on Ni-rich NCA811 cathode applied in a certain equipment[J]. Chinese Journal of Power Sources,2023,47(8):1014-1019.

    [18] 张广续,魏学哲,陈思琦,等. 高温循环老化对锂离子电池安全性影响研究[J]. 机械工程学报,2023,59(22):33-45. DOI: 10.3901/JME.2023.22.033

    ZHANG Guangxu,WEI Xuezhe,CHEN Siqi,et al. Research on the impact of high-temperature cyclic aging on the safety of lithium-ion batteries[J]. Journal of Mechanical Engineering,2023,59(22):33-45. DOI: 10.3901/JME.2023.22.033

    [19] 于继航,周培俊,蒋洋生. 电解液阻燃添加剂对锂离子电池针刺安全性影响试验研究[J]. 消防科学与技术,2022,41(9):1209-1212,1259.

    YU Jihang,ZHOU Peijun,JIANG Yangsheng. Experimental study on the effect of electrolyte flame retardant additives on the nail penetration safety of lithium-ion battery[J]. Fire Science and Technology,2022,41(9):1209-1212,1259.

    [20] 穆云飞,姚泰昂,贾宏杰,等. 基于分布式能源的煤矿带式输送机与蓄电池协同经济调度策略[J]. 天津大学学报(自然科学与工程技术版),2020,53(9):951-958.

    MU Yunfei,YAO Tai'ang,JIA Hongjie,et al. Coordinated economic scheduling strategy for coal mine belt conveyor and battery based on distributed energy[J]. Journal of Tianjin University(Science and Technology),2020,53(9):951-958.

    [21] 杨卓,卢勇,赵庆,等. X射线衍射Rietveld精修及其在锂离子电池正极材料中的应用[J]. 无机材料学报,2023,38(6):589-605. DOI: 10.15541/jim20220331

    YANG Zhuo,LU Yong,ZHAO Qing,et al. X-ray diffraction rietveld refinement and its application in cathode materials for lithium-ion batteries[J]. Journal of Inorganic Materials,2023,38(6):589-605. DOI: 10.15541/jim20220331

  • 期刊类型引用(8)

    1. 杨平. 基于机器视觉的煤矿工人违规行为自动识别方法. 自动化应用. 2025(02): 10-12 . 百度学术
    2. 谷彬,刘清. 煤矿综采工作面监控视频图像识别系统. 煤矿机械. 2025(03): 198-201 . 百度学术
    3. 路洋,董立红,叶鸥. 基于自适应链接优化的井下行人抗遮挡跟踪方法研究. 工矿自动化. 2025(02): 65-75+137 . 本站查看
    4. 高志誉. 一种基于GIS平台的矿山智能管控平台构建与应用. 陕西煤炭. 2024(06): 138-143 . 百度学术
    5. 马孝威,李标. 基于云边协同的带式输送机故障诊断技术. 工矿自动化. 2024(S1): 119-121+150 . 本站查看
    6. 程德强,寇旗旗,江鹤,徐飞翔,宋天舒,王晓艺,钱建生. 全矿井智能视频分析关键技术综述. 工矿自动化. 2023(11): 1-21 . 本站查看
    7. 黄翔,刘晓静,吴文鹏,陈英达,林克全,梁国鹏,梅超宇. 基于云边协同的数字电网通信信息网络安全策略研究. 电力大数据. 2023(10): 42-49 . 百度学术
    8. 马志刚,高照. 云边协同在矿井视频监控系统设计中的应用. 无线互联科技. 2023(19): 79-81 . 百度学术

    其他类型引用(0)

图(7)  /  表(1)
计量
  • 文章访问数:  139
  • HTML全文浏览量:  36
  • PDF下载量:  10
  • 被引次数: 8
出版历程
  • 收稿日期:  2024-05-20
  • 修回日期:  2024-09-21
  • 网络出版日期:  2024-08-29
  • 刊出日期:  2024-08-31

目录

/

返回文章
返回
