0 引言

近年来，煤矿机车运输的伤亡事故呈现不断上升的趋势[1]。现有的煤矿轨道运输监控系统只针对机车运行信号进行监控，而忽视机车行驶环境安全，存在机车撞人、车物相撞等安全隐患。为了实现对机车周围环境的感知，目前主要采用超声波[1-2]、电磁波雷达[3]、摄像头[4-6]和激光雷达等对机车前方障碍物进行检测。现有的机车防撞系统设计通常考虑机车在直线轨道中运行的情况，对于弯道、坡道、道岔等复杂地形没有相应的处理措施，容易引起误报。

针对井下机车可能在复杂地形运行的情况，在参考借鉴汽车防撞预警技术[7-9]和列车防撞预警技术[10-11]的基础上，设计了基于二维扫描激光雷达、RFID技术和Lora无线通信技术的机车防撞系统。二维扫描激光雷达的测量范围可以覆盖机车周围环境，而且激光雷达相比于电磁波雷达，测距精度更高，指向性更强；相比于摄像头，无需外加照明设备，可以应用在低照明和无照明环境中。利用RFID技术可以实现对井下复杂地形的识别，避免因地形复杂引起的误报。该系统成功实现了障碍物检测、弯道识别及定位机车所在轨道、位置、速度和运行方向等功能。当机车前方出现障碍物时，能够及时报警提醒司机，避免机车撞人、车物相撞等事故。

1 系统工作原理

矿井机车防撞预警系统主要包括二维扫描激光雷达、标签采集器、速度传感器、告警终端、Lora无线数据透传模块、2台摄像机及布置在机车运行轨道上的电子标签。系统结构如图1所示。

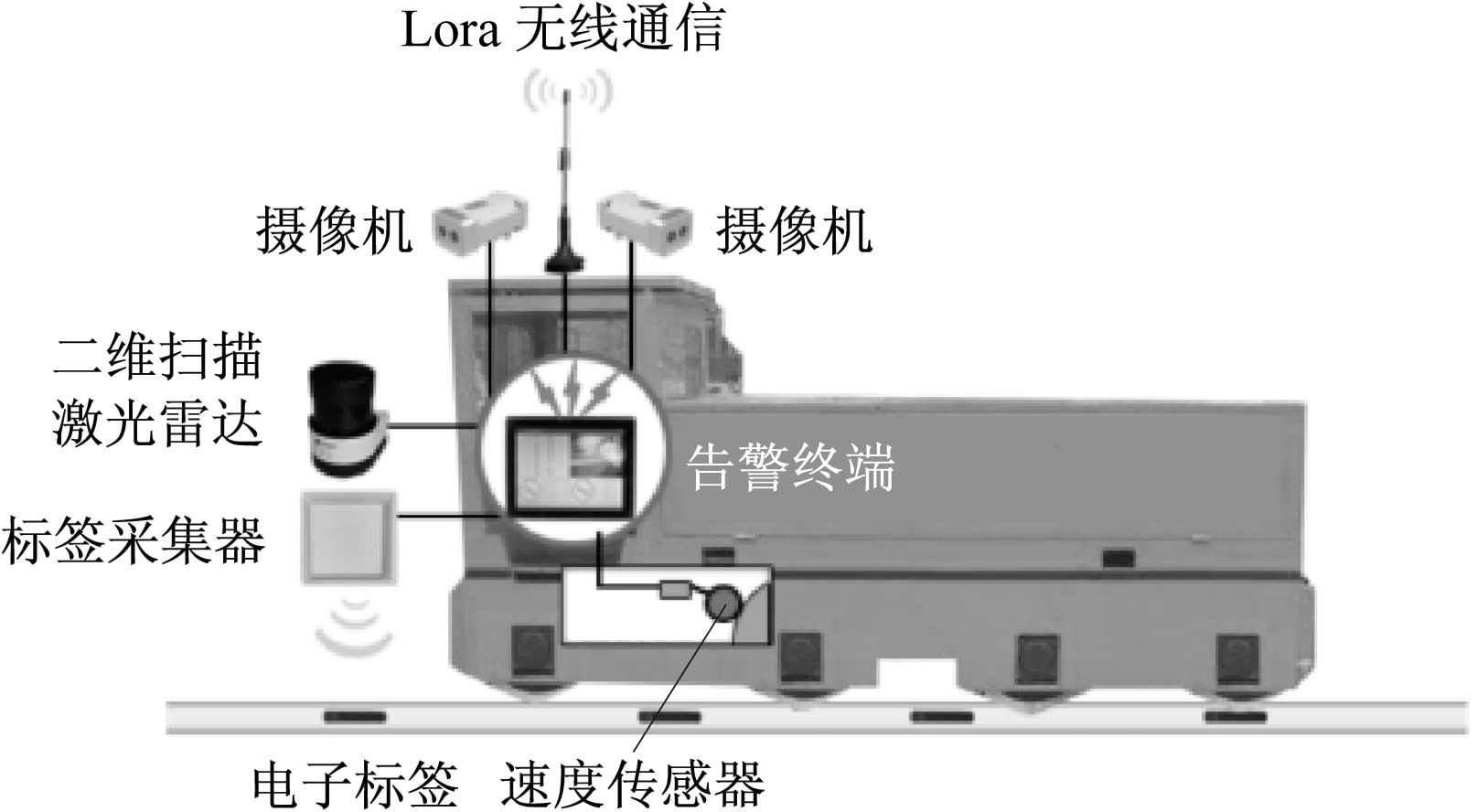

图1 矿井机车防撞预警系统结构
Fig.1 Structure of anti-collision warning system for mine locomotive

在机车运行过程中，二维扫描激光雷达持续对机车周围270°范围进行扫描，输出点云数据到告警终端。告警终端对点云数据进行相应的处理，并根据告警算法和预设的告警区域实现障碍物准确识别，输出告警信号。标签采集器定时扫描有无新标签。告警终端根据电子标签信息和速度传感器信息融合解算出机车的位置、速度、方向和运行轨道等状态信息。Lora无线数据透传模块用于广播当前机车信息和接收附近机车的关联信息。机车司机在驾驶室内视野有限，故采用摄像仪增大司机视野，监测机车周围环境。

2 系统硬件设计

2.1 二维扫描激光雷达

矿井机车防撞预警系统采用二维扫描激光雷达实现障碍物的准确识别。所选激光雷达的激光波长为905 nm，扫描角度为270°，扫描频率为25 Hz，能够测量的距离范围为0.5～100 m，整机功耗小于8 W。经测试和计算，所采用的二维扫描雷达的角分辨率为0.25°，光发散角为0.6°。因此，在扫描过程中, 相邻扫描光束的光斑之间存在重叠，没有盲区，如图2所示。激光雷达在巷道中所呈现的点云如图3所示，可以看到，巷道壁对激光雷达光束遮挡，从而形成清晰的巷道图案。

图2 二维扫描激光雷达光束及光斑
Fig.2 Beam and spot of 2D scanning laser radar

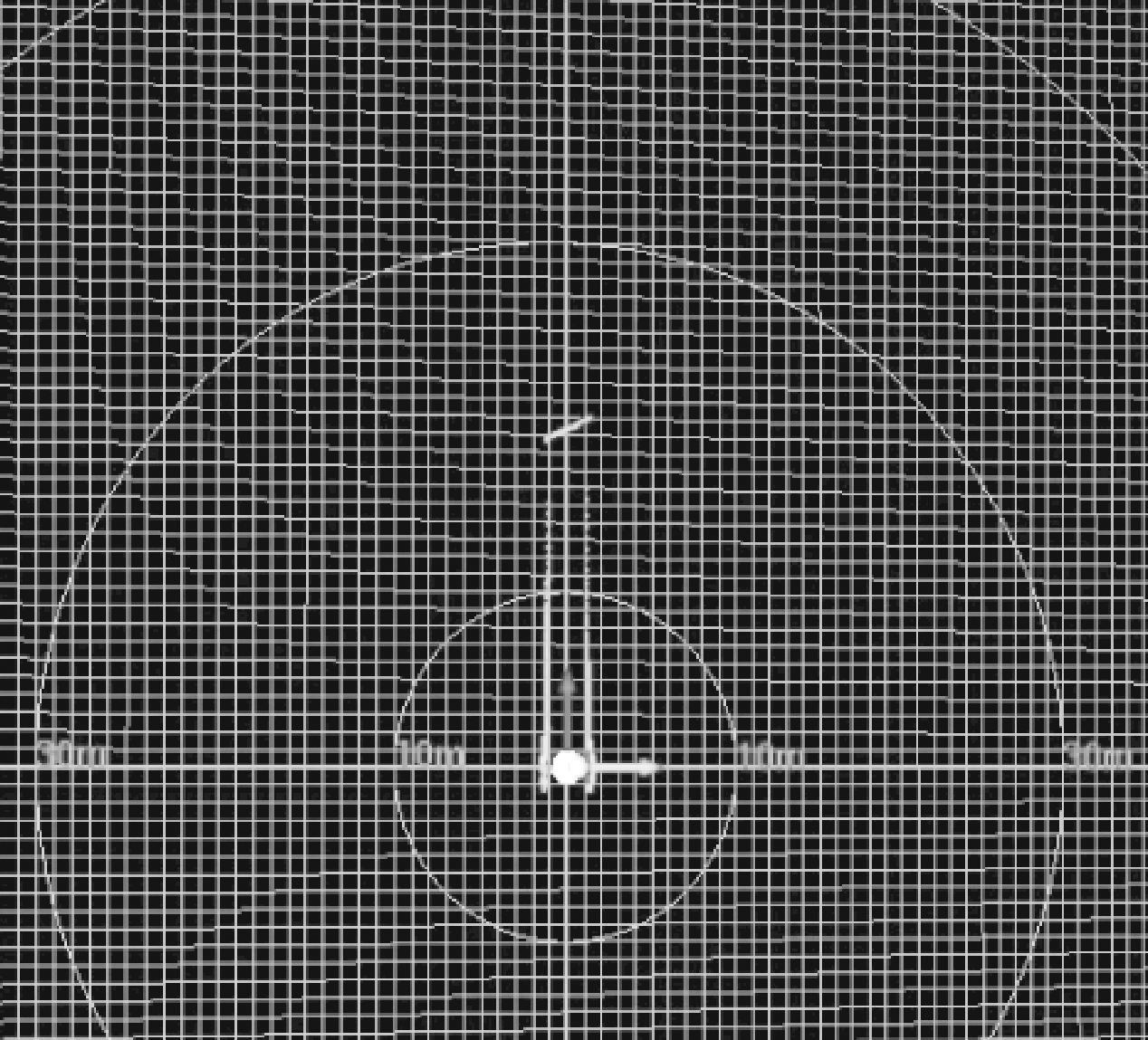

图3 二维扫描激光雷达点云
Fig.3 Point cloud of 2D scanning laser radar

2.2 超高频RFID电子标签

特殊地形如弯道、岔道、巷道壁等会对障碍物识别造成影响，故需根据机车的位置、所在轨道、运行方向等信息调整预设的告警区域，防止误报。在弯道、道岔等地方，机车需要减速通过。故采用RFID技术对特殊地形进行识别，提前对机车司机进行告警提示，防止机车脱轨等事故。

在机车运行轨道上布置RFID电子标签，在机车上安装标签采集器。在机车运行过程中，标签采集器读取电子标签，得到机车所在轨道、运行方向及位置信息。RFID系统工作频率包括低频、高频和超高频3种，相比于低频和高频，超高频RFID系统具有读写速度快和读写距离远等优点。所以，标签采集器采用超高频中距离RFID技术，读卡距离可以通过调整输出增益进行更改。针对井下湿度大、轨道容易被煤灰覆盖的情况，同时为了避免铁轨和机车外壳带来的电磁干扰，电子标签采用超高频ABS抗金属标签。

2.3 速度传感器

标签采集器在识别过程中存在一个识别范围。由于标签的布置距离大于阅读器射频识别距离，在2个标签中间，机车无法判断实时位置。RFID电子标签布置如图4所示。为了提高机车定位精度并获得机车实时运行速度，采用霍尔式速度传感器监测机车运行速度。测量机车的实时运行速度有以下作用：① 机车超速行驶时，提醒司机降速，尤其是在弯道等特殊地形处。② 通过基于卡尔曼滤波器的速度和位置的融合算法，得到机车的准确位置。

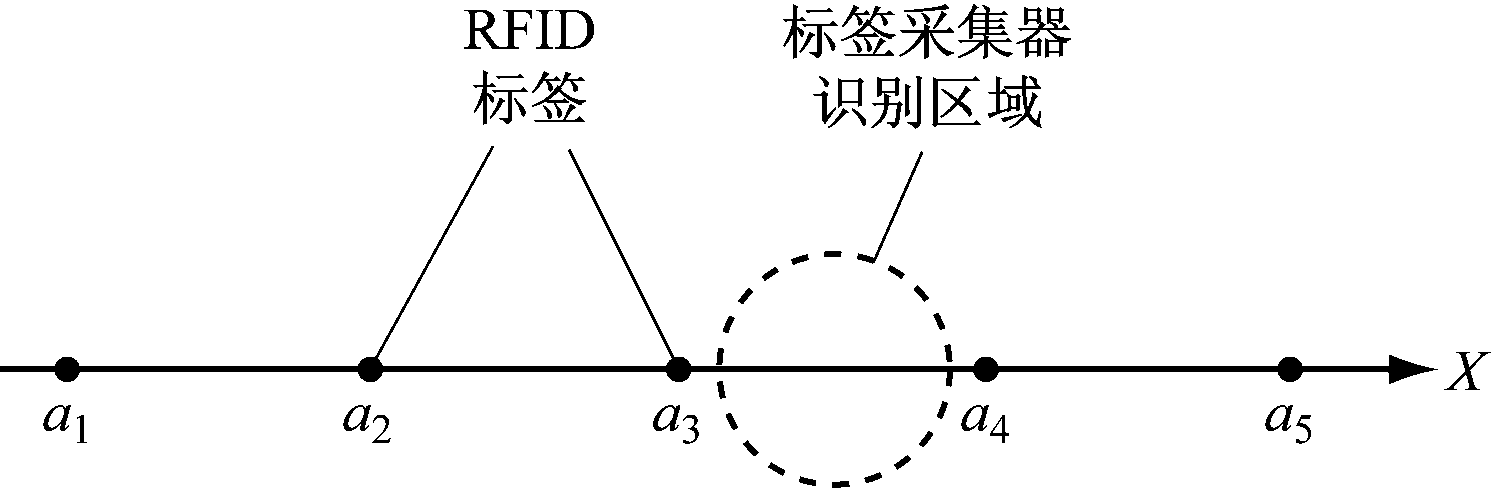

图4 RFID电子标签布置
Fig.4 RFID tag deployment

速度测量通常通过编码器实现，现有的旋转编码器可分为有轴型和轴套型。有轴型旋转编码器需通过联轴器与机车轮轴连接，轴套型旋转编码器则直接套装在需测速的机车轮轴上。通过实地调研发现，上述安装方式在实际安装过程中均存在较大难度，需要对机车轮对进行拆装，不易实现。因此，本文提出了一种新的易于实现的安装结构。首先，编码器码盘设计为带有磁钢的胶轮，安装在机车轮对附近，通过与机车轮对的摩擦带动胶轮转动。其次，在小轮附近安装霍尔传感器，通过计算霍尔开关元件在单位时间内的脉冲数，得到当前机车的运行速度。

3 系统软件设计

矿井机车防撞预警系统软件主要包括障碍物识别告警和机车定位2个部分。

3.1 障碍物识别告警流程

基于二维扫描激光雷达的障碍物识别步骤：① 告警终端从标签采集器中读取电子标签的卡号，获取关于告警区域的信息，对告警区域进行设置。② 告警终端从二维扫描激光雷达中读取点云数据。③ 通过多边形告警算法判断在预设告警区域内是否存在障碍物。④ 如果存在障碍物，则进行语音告警，提示机车司机减速；如果不存在障碍物，则返回继续检测。障碍物识别告警流程如图5所示。

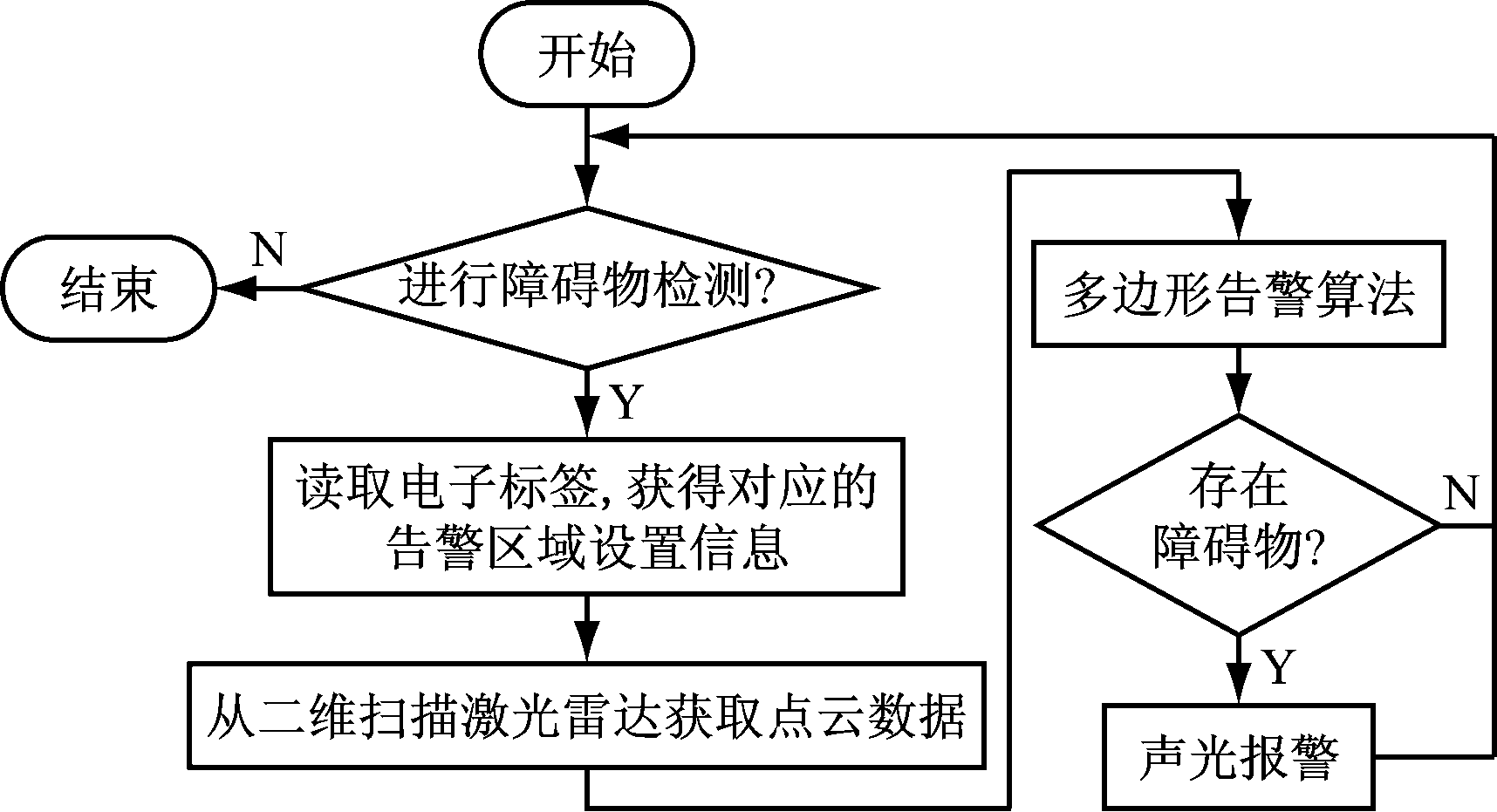

图5 障碍物识别告警流程
Fig.5 Flow of obstacle identification and alarm

井下巷道中包含直道、岔道、坡道和弯道等，考虑到在不同路况下，扫描激光雷达的成像不同，机车在直道和其他复杂地形中行进时采用的告警算法有所不同。在直道中，采用方形告警算法，告警区域的尺寸由所在巷道的宽度和相关的告警技术参数来确定。在其他复杂地形中，需要结合巷道的地图信息确定当前地形，然后根据地形实时调整多边形设置点的参数。

3.2 机车定位算法

机车定位算法用于实现机车在井下轨道运行时的精确定位。其输入为来自速度传感器的实时车速信息和来自标签采集器的机车位置、方向和轨道信息，输出为通过卡尔曼滤波器融合后的机车位置、速度、方向和所在轨道信息。基于传感器融合的机车定位算法步骤：① 从标签采集器处读取初始位置。② 从速度传感器处读取机车实时运行速度。③ 对速度进行积分，预测机车位置。④ 如果有新标签出现，则根据新标签的位置信息对机车位置、速度、方向和所在轨道等信息进行更新，然后返回步骤②。

3.3 告警终端界面

告警终端软件采用Windows Presentation Foundation/C#进行开发，可显示告警信息、机车运行状态及周边环境，如图6所示。告警终端界面主要分为4个部分。左上部分显示的是当前机车和相邻机车在轨道上的位置。当出现告警信号时，左上部分的背景会呈现红色，并发出语音提示，提醒司机进行相应操作。右上部分显示的是实时视频图像。左下和右下部分显示的是当前机车在轨道的运行状态，包含速度、位置、方向和轨道。

图6 告警终端界面
Fig.6 Interface of alarm terminal

4 系统功能特点

(1) 采用基于二维扫描激光雷达的障碍物识别方法，实现人、车等多种障碍物的识别与告警。识别范围广，可实现270°范围内障碍物的准确识别，且识别距离大于60 m。

(2) 采用RFID定位技术实现了井下机车的精确定位及弯道、岔道等特殊地形的识别，以及机车运行状态、位置、速度、运行方向及所在轨道的实时监控。

(3) 采用工业级平板电脑进行各项运算，运算能力强大，障碍物识别和弯道等特殊地形识别的实时性好，均小于1 s。

5 结语

基于二维扫描激光雷达的矿井机车防撞预警系统解决了现有轨道运输监控系统无法提供实时的机车周围障碍物情况的问题。该系统无需外接照明设备，适用于井下低照明或无照明的情况。该系统已在四川芙蓉集团实业有限责任公司杉木树煤矿现场进行了工业性试验，结果表明，该系统能够实现机车准确定位，特殊巷道地形识别、障碍物/地形识别实时性好，可满足井下应用需求。
