0 引言
为实现对煤矿井下工作人员的有效管理，根据AQ 1048—2007《煤矿井下作业人员管理系统使用与管理规范》中相关条款规定，各个人员出入井口应设置检测识别卡工作是否正常和唯一性检测的装置[1]。基于上述规范要求和煤矿安全生产管理中对携带多张识别卡、携带错误识别卡、未携带识别卡等违规行为的检测需求，研究人员对矿用唯一性检卡装置进行了大量研究。
研究人员提出了利用基于掌纹与指纹、人脸图像、步态、虹膜等生物特征的唯一性检测技术对本人携带本卡进行检测[2-4]。然而，由于矿工长期劳作，掌纹与指纹易被磨损，影响识别效果。井下煤尘较多，导致矿工的人脸易受污染，影响人脸识别效果。为了保证识别精度，步态识别需采集完整的步态图像作为识别特征，造成检测通道过长，难以适应现场需求，不易推广。虹膜识别的应用场景不受矿井环境限制，且虹膜特征不易损坏，因此虹膜识别适合在矿用唯一性检卡装置中使用[5-7]。
针对出入井人员携带多张识别卡、携带错误识别卡、未携带识别卡的情况，现有矿用唯一性检卡装置对其检测效果不是很理想，主要是因为受检测区域外识别卡干扰，现有装置不能对检测区域内识别卡数量进行正确检测[8]。433 MHz无线通信技术支持各种点对点、一对多点等无线数据传输方式[9-12]，定向天线可以把信号能量集中在某个方向，从而保障某个方向的信号强度增强[13-14]。因此，433 MHz无线通信技术与定向天线结合可确定检卡装置的检测区域，使得433 MHz无线信号只覆盖到检测区域内的识别卡。
本文结合433 MHz无线通信与虹膜识别设计了一种矿用唯一性检卡装置。该装置利用虹膜识别技术实现本人携带本卡检测；采用433 MHz无线通信技术与定向天线对检测区域内识别卡进行检测，从而实现出入井人员携带多张识别卡、携带错误识别卡、未携带识别卡等违规行为检测。
1 装置硬件设计
矿用唯一性检卡装置由区域标志模块、读卡基站、识别卡数量检测模块、虹膜检测模块、闸机、语音报警模块、供电模块和交换机组成，如图1所示。区域标志模块包括433 MHz无线通信模块与定向天线：通过调节定向天线的发射功率，实现检测区域范围实时配置；433 MHz无线通信模块通过定向天线向检测区域内识别卡发送检测区域标志符，以排除区域外识别卡的干扰。读卡基站读取检测区域内的识别卡信息。识别卡数量检测模块主要用于接收读卡基站的信息并进行识别卡数量检测，将识别卡数量检测结果存储在中间数据库。虹膜检测模块主要实现虹膜信息的采集、注册与识别，通过控制模块实现语音报警与闸机开启。供电模块主要向区域标志模块、读卡基站、虹膜检测模块、识别卡数量检测模块、交换机等供电。交换机主要实现读卡基站、识别卡数量检测模块、虹膜检测模块的信息交互。

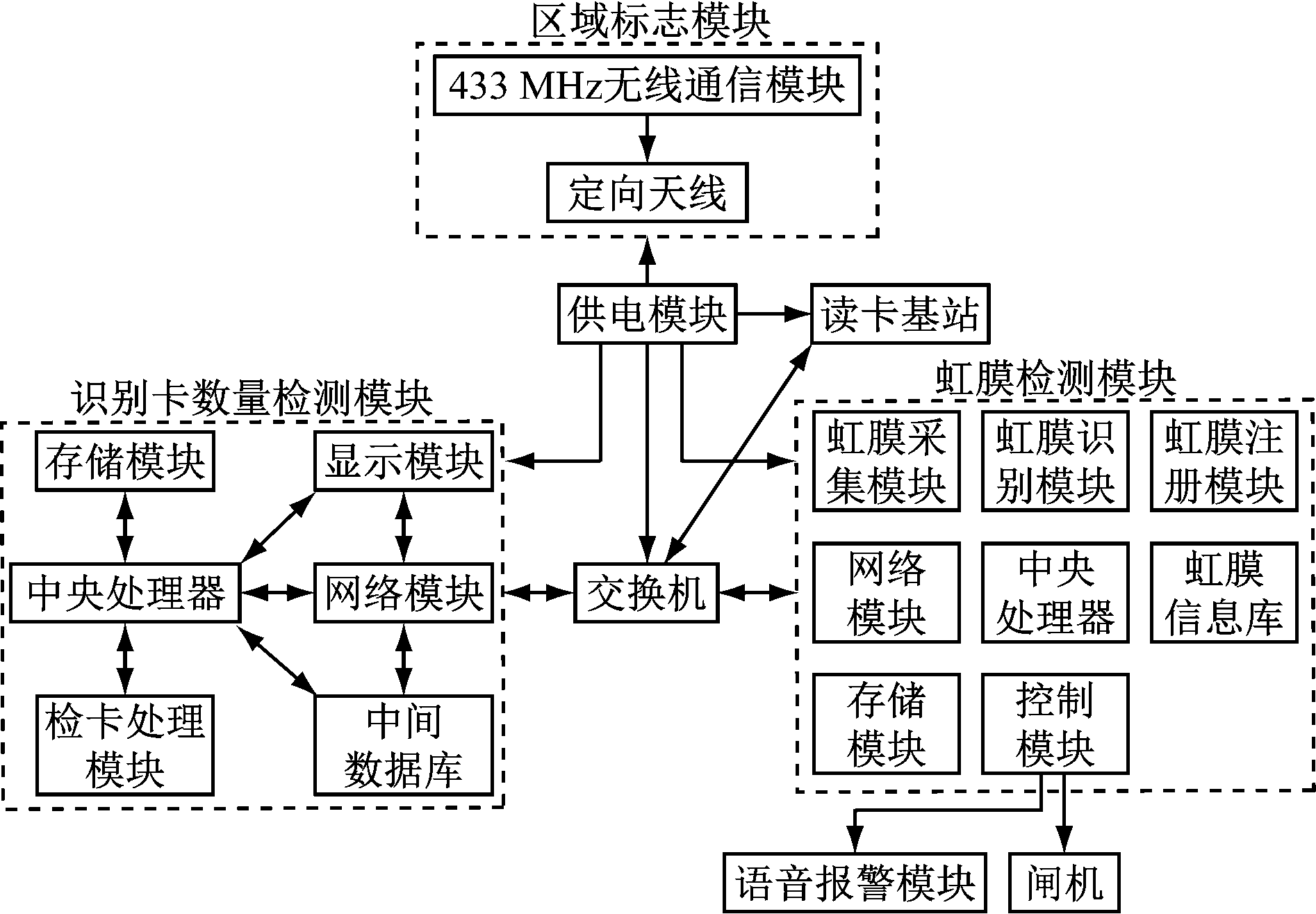

图1 矿用唯一性检卡装置组成
Fig.1 Composition of mine uniqueness detection device
2 装置软件设计
矿用唯一性检卡装置的软件采用模块化设计，主要包括识别卡数量检测程序、虹膜信息检测程序和虹膜信息与识别卡信息匹配检测程序3个部分。
2.1 识别卡数量检测程序
一般在井口部署2台唯一性检卡装置，一台用作入井检卡，另一台用作出井检卡。为了减少2台装置互相干扰、检测区域外识别卡对检测结果的干扰，采用433 MHz无线通信模块与定向天线对识别卡数量进行检测。识别卡数量检测流程如图2所示。待检人员进入检测区域后，首先，通过433 MHz通信模块发送检测区域标志符，识别卡获取该检测区域标志符，并将标志符嵌入到电文数据的字段中。然后，读卡基站读取识别卡的电文数据，判断电文数据的检测区域标志符是否与配置的检测区域标志符相等。若相等，则将识别卡信息与当前时间信息写入映射表，否则不处理该电文数据。最后，在映射表中查询距当前时间2 s内写入的识别卡数量，若查询到的识别卡数量大于1，则将查询到的识别卡的多卡标志置为1，否则置为0，并写入中间数据库的结果表。

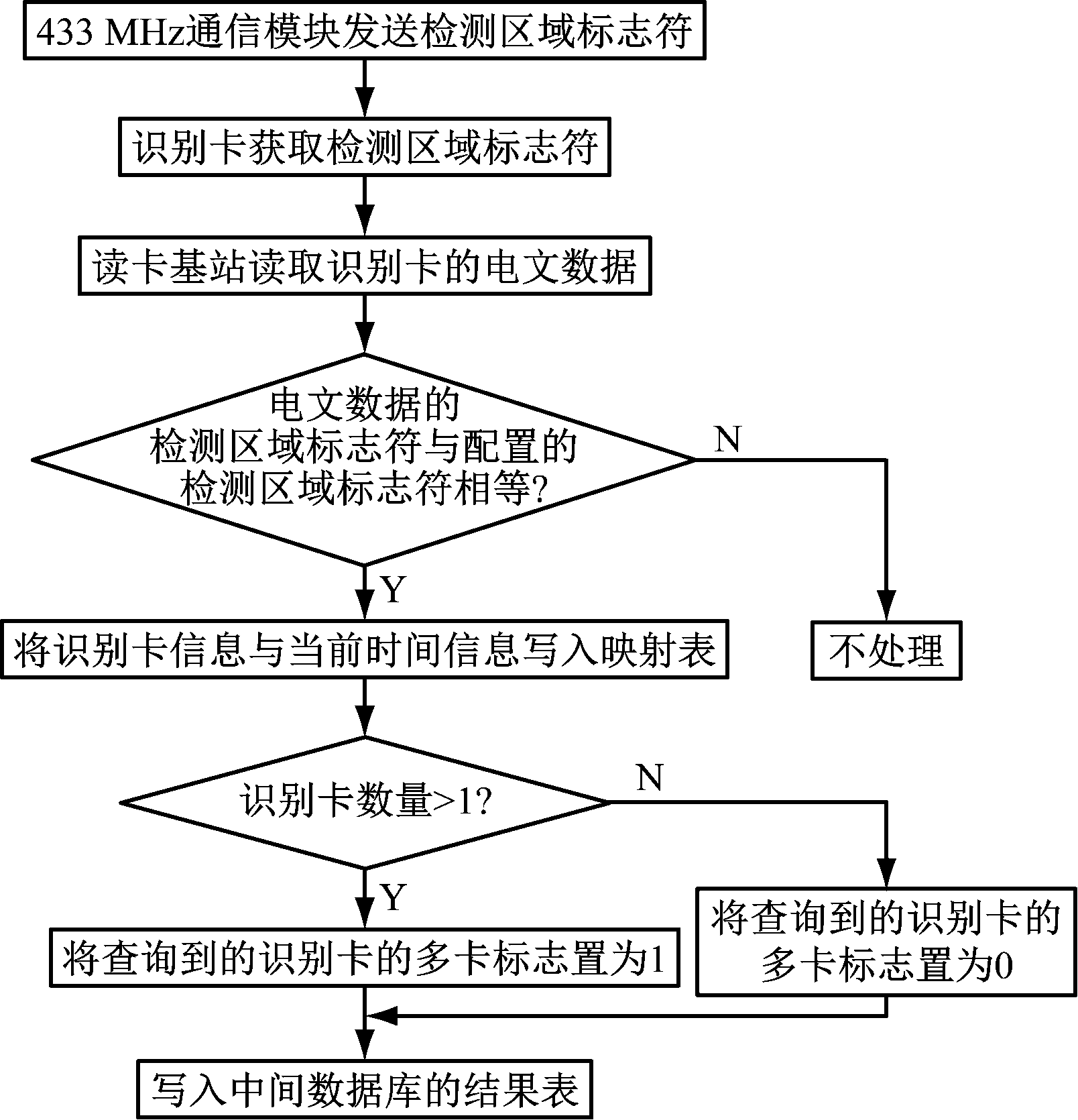

图2 识别卡数量检测流程
Fig.2 Identification card number detection process
2.2 虹膜信息检测程序
虹膜信息检测流程：采集工作人员的虹膜信息，并将其与该工作人员的识别卡信息进行绑定；采集检测区域内待检人员的虹膜信息，识别该虹膜信息对应的工作人员基础信息，并查询该工作人员的识别卡信息，为虹膜信息与识别卡信息匹配检测提供依据。
2.3 虹膜信息与识别卡信息匹配检测程序
虹膜信息与识别卡信息匹配检测流程如图3所示。若中间数据库的结果表中不包括根据虹膜信息查询到的识别卡信息，则判断为待检人员未携带识别卡；若中间数据库的结果表中包括根据虹膜信息查询到的识别卡信息但不一致，则判断为待检人员携带错误识别卡；若中间数据库的结果表中识别卡信息与根据虹膜信息查询到的识别卡信息一致，且该识别卡信息中多卡标志为1，则判断为待检人员携带多张识别卡,为0则判断为待检人员携带了1张识别卡，且为本人的识别卡。

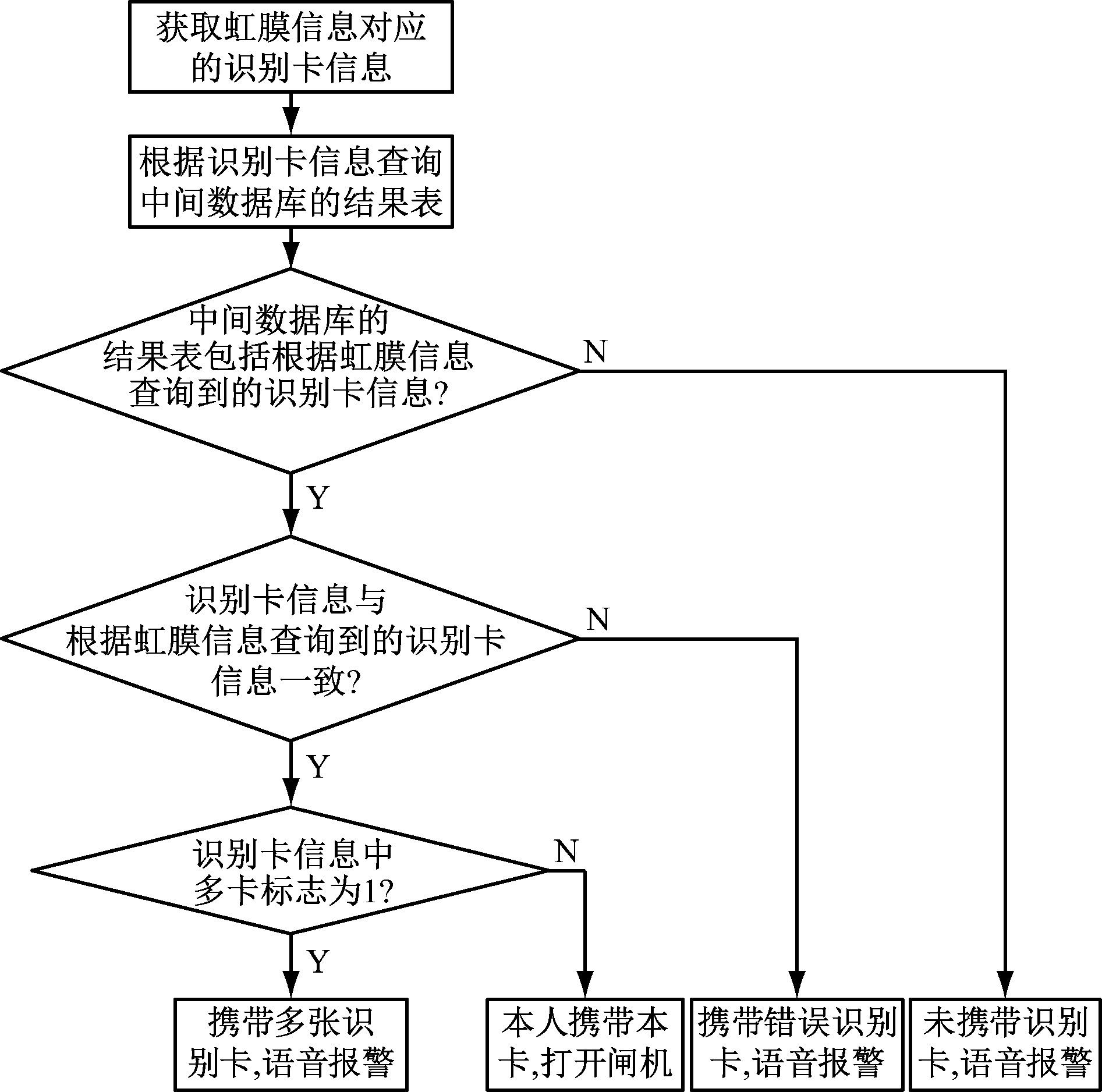

图3 虹膜信息与识别卡信息匹配检测流程
Fig.3 The matching detection process of iris information and identification card information
3 装置测试
3.1 测试指标
选用多卡检测率、多卡漏检率、错卡检测率、无卡检测率、正确卡检测率、多卡虚警率、错卡虚警率、无卡虚警率、检测时间为测试指标。
多卡检测率指待检人员携带多张识别卡被正确检测的概率；多卡漏检率指待检人员携带了多张识别卡未被正确检测的概率；错卡检测率指待检人员携带别人的识别卡被正确检测的概率；无卡检测率指待检人员没有携带识别卡被正确检测的概率；正确卡检测率指待检人员携带本人识别卡成功通过检测的概率；多卡虚警率指待检人员未携带多张识别卡被检测成多卡的概率；错卡虚警率指待检人员未带错卡被检测成错卡的概率；无卡虚警率指待检人员携带了识别卡被检测成无卡的概率。
3.2 测试方法
(1) 多卡检测。100名实验人员，每个实验人员携带2张识别卡通过矿用唯一性检卡装置的检测区域。
(2) 错卡检测。100名实验人员，每个实验人员携带别人的识别卡通过矿用唯一性检卡装置的检测区域。
(3) 无卡检测。100名实验人员均不携带识别卡通过矿用唯一性检卡装置的检测区域。
(4) 正确卡检测。100名实验人员携带本人识别卡通过矿用唯一性检卡装置的检测区域。
(5) 检测时间。测试人员进入矿井入口时，矿用唯一性检卡装置立即对其进行识别，并开始计时；闸机开启或语音报警时，停止计时。停止计时的时间与开始计时的时间差为检测时间。
3.3 测试结果
测试结果见表1。可看出多卡检测、错卡检测、无卡检测与正确卡检测的准确率均为100%，且平均检测时间均不超过2 s。

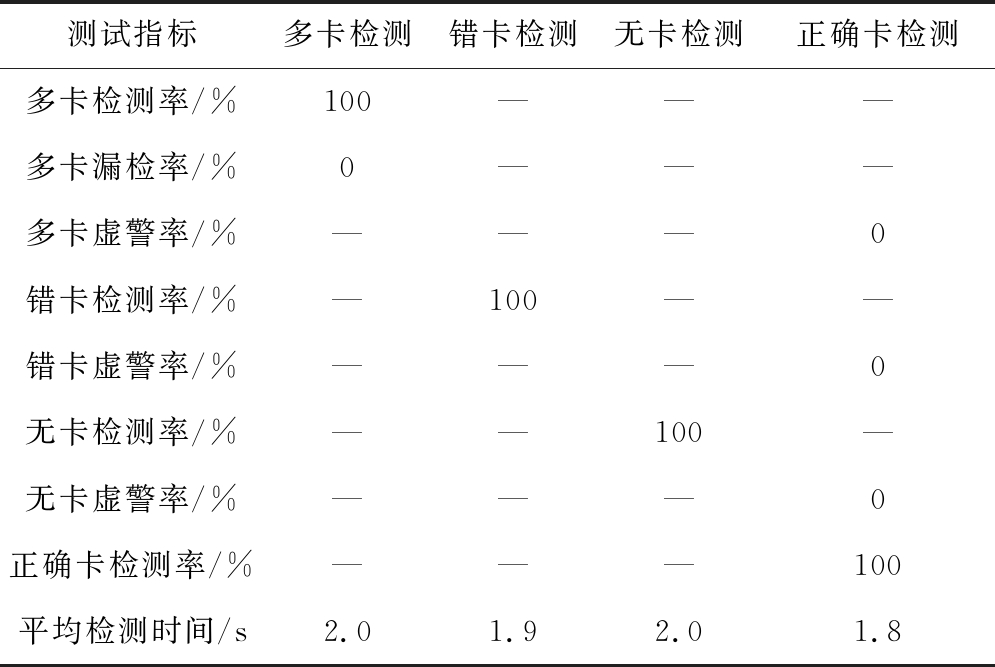

表1 测试结果
Table 1 Test results
测试指标多卡检测错卡检测无卡检测正确卡检测多卡检测率/%100———多卡漏检率/%0———多卡虚警率/%———0错卡检测率/%—100——错卡虚警率/%———0无卡检测率/%——100—无卡虚警率/%———0正确卡检测率/%———100平均检测时间/s2.01.92.01.8
4 结论
(1) 通过调节定向天线的发射功率，实现检测区域范围实时配置；433 MHz无线通信模块通过定向天线向检测区域内识别卡配置检测区域标志符，以排除区域外识别卡干扰，对检测区域内识别卡数量进行检测，从而实现出入井人员携带多张识别卡、携带错误识别卡、未携带识别卡等违规行为检测。
(2) 对检测区域内待检人员的虹膜信息进行识别，并查询该人员的识别卡信息，根据虹膜信息查询到的识别卡信息与中间数据库的结果表信息进行对比，实现本人携带本卡的检测。
(3) 测试结果表明，针对携带多张识别卡、携带错误识别卡、未携带识别卡与本人携带本卡的情况，基于433 MHz无线通信与虹膜识别的矿用唯一性检卡装置的检测准确率均为100%，且平均检测时间均不超过2 s。
