0 引言
现阶段煤炭仍然是我国的主要能源，但煤矿安全生产形势却非常严峻。为保障煤矿安全生产，建立完善可靠的煤矿安全监测系统极为重要[1-2]。传统的井下环境监测方式以在井下设立监测点为主，存在数据空间覆盖度不足、灵活度不高等问题[3]。目前，煤矿机器人成为研究热点，行走机器人被应用于煤矿救援、探测、巡检等。行走机器人主要获取近地信息，仍然存在一定的区域局限性及占空比大、灵活度不高、效率低等问题[4-5]。
四旋翼飞行机器人具有结构简单、占空比小、反应迅速、灵活度高等优点，能够在空中悬停、垂直起飞和降落，适用于在煤矿巡检及灾后救援工作中监测现场环境信息，如CH4浓度、CO浓度、CO2浓度、O2浓度、粉尘浓度、温度、湿度等[6-7]。然而，煤矿四旋翼飞行机器人飞行环境复杂，在空间狭小、机械设备多、视觉环境差、噪声干扰严重的井下巷道中，机器人根据地形信息进行避障，其飞行路径多变，导致机载传感器采集的环境信息数据有较大冗余[8-10]。
煤矿四旋翼飞行机器人检测到的环境信息数据必须安全、稳定、快速地传输到远程监控平台。针对煤矿四旋翼飞行机器人采集的环境信息数据的冗余特性，提出了一种数据压缩算法，用于对采集的环境信息数据进行压缩，以保证数据传输的有效性和实时性，提高数据传输效率。根据数据压缩与重构理论，对原始信号先进行降噪处理，再进行压缩，选取有效值，最后重构并传输。
1 数据降噪处理
矿井环境复杂，噪声干扰多，因此，首先用小波分析方法对原始数据进行降噪处理，以提高信噪比。小波分析降噪方法包括默认阈值降噪、给定阈值降噪、强制降噪3种。其中默认阈值降噪方法能适应信号频率的局域变化且更能突出数据应用特征，本文采用默认阈值降噪方法进行数据预处理。
默认阈值降燥方法通过函数ddencmp( )生成信号的默认阈值，然后用函数wdencmp( )进行降噪处理[11-12]。其基本步骤如下：① 对信号进行小波分解。② 对分解后的高频系数进行阈值量化。③ 用低频系数和阈值量化后的高频系数进行小波重构。
2 飞行机器人环境信息数据压缩算法
以甲烷监测为例，假设煤矿四旋翼飞行机器人在巷道中对甲烷气体进行监测，其在巷道深度(l)、高度(h)、宽度(d)方向均有监测数据。本文压缩数据的原则如下：① 在沿巷道方向每一拆分截面上选择甲烷浓度最大值。② 因每一拆分截面上，在高度方向(纵向)、宽度方向(横向)都有大量甲烷浓度数值，所以，在每一截面的横、纵方向分别选取最大值。③ 在每一截面上，选取纵向最大值、横向最大值中较大的值作为当前深度处的有效值。
将巷道空间沿巷道方向拆分成N(N≥1)个截面，每一个拆分截面上横向和纵向的甲烷浓度分别为dc(dc=dc1，dc2，…，dcn，n≥1，1≤c≤N)，hc(hc=hc1，hc2，…，hcn)，则巷道中甲烷浓度数据队列C可以表示为
C={dc∪hc}
(1)
设横向、纵向甲烷浓度最大值分别为dcmax，hcmax，即
dcmax=max(dc1，dc2，…，dcn)
(2)
hcmax=max(hc1，hc2，…，hcn)
(3)
每一个拆分截面的有效值为
(4)
监测段所有截面有效值的集合为Cmax={C1max，C2max，…，CNmax}，Cmax即为最终输出的有效采集信号。数据压缩与重构流程如图1所示。

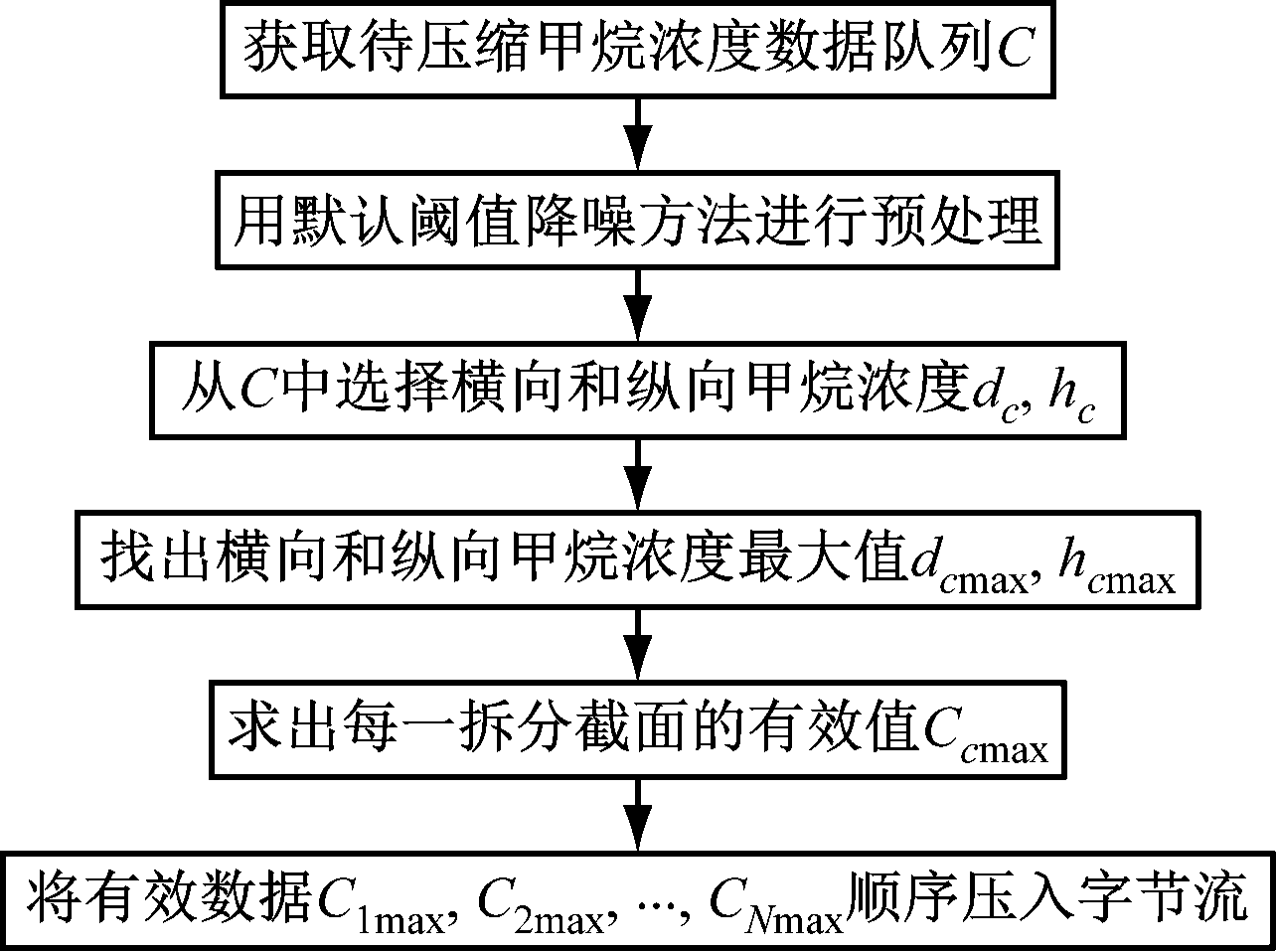

图1 数据压缩与重构流程
Fig.1 Flow of data compression and reconstruction
3 实验分析
3.1 数据采集和降噪
在实验室搭建实验场景，煤矿四旋翼飞行机器人依次飞往设定轨迹中的各监测点，通过携带的传感器采集甲烷浓度数据。机器人飞行轨迹如图2所示，与该轨迹相匹配的原始甲烷浓度采集点位置如图3所示。
采用默认阈值降噪方法对原始冗余环境信息进行降噪，结果如图4所示。由图4可知，默认阈值降噪方法有效抑制了噪声，且很好地保留了原始信号的特征尖峰点。

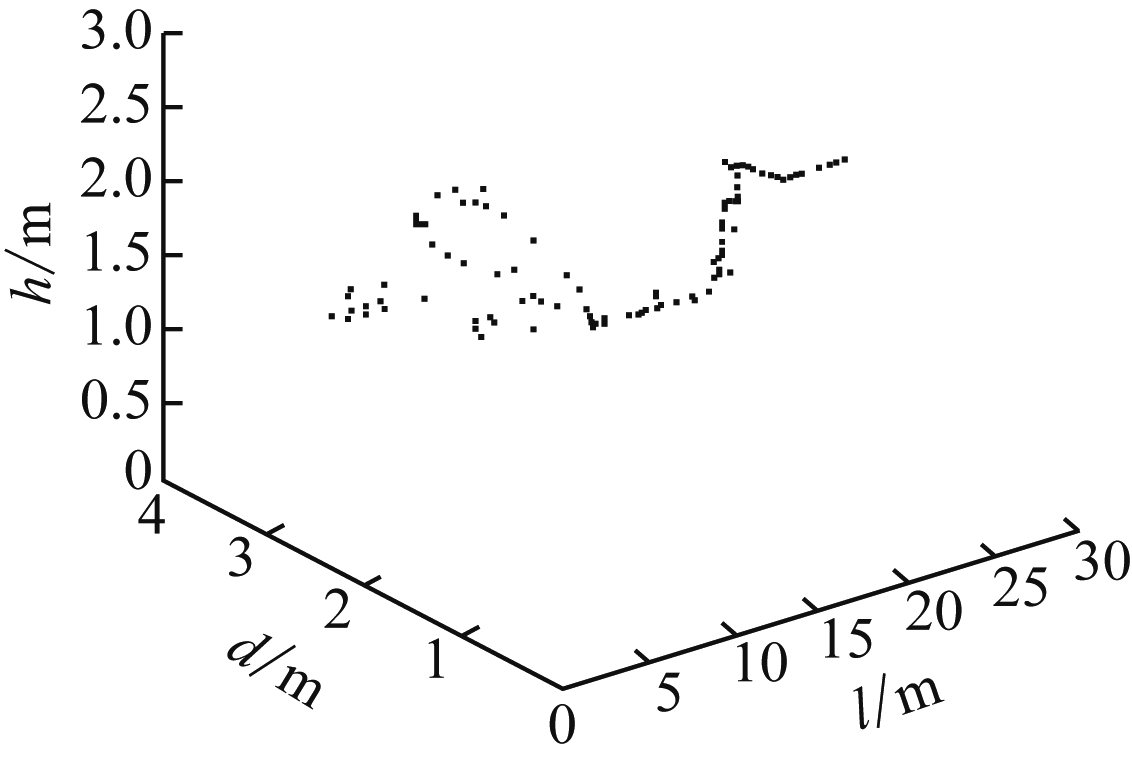

图2 机器人飞行轨迹
Fig.2 Robot flight trajectory

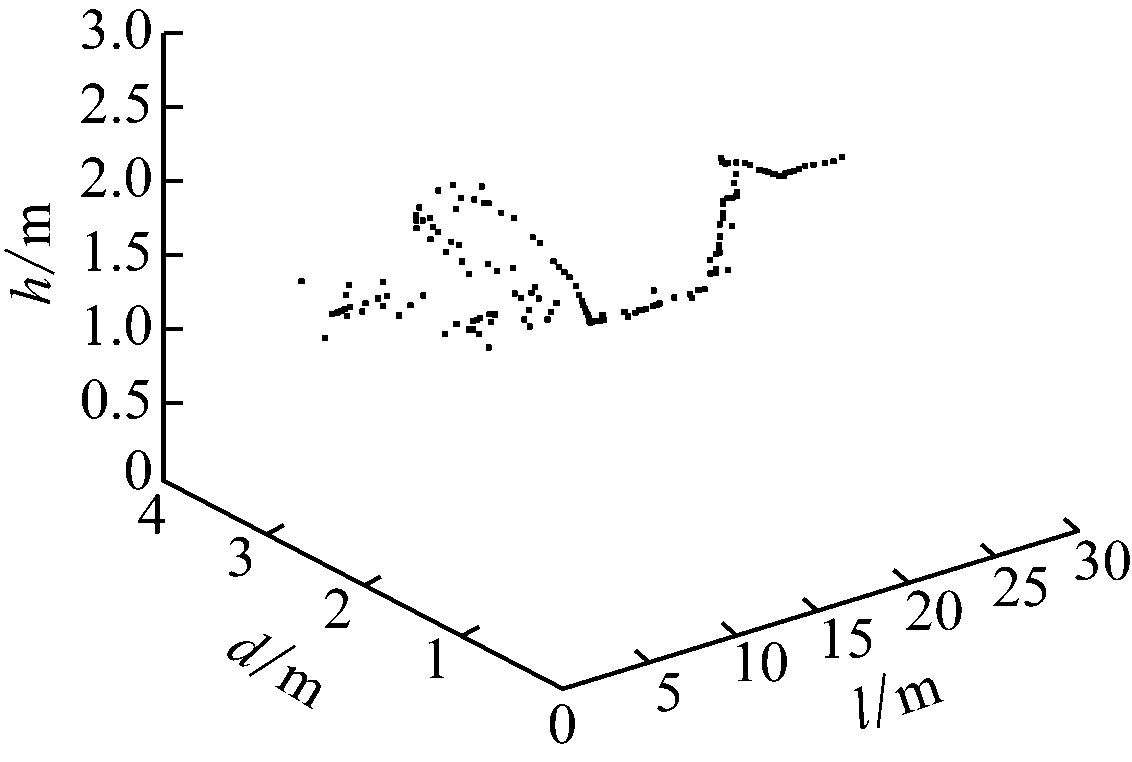

图3 原始甲烷浓度采集点位置
Fig.3 Locations of original methane concentration collecting points
针对四旋翼飞行机器人的轨迹，在沿巷道方向拆分成的N个截面中选择5个不同状态下(巷道起始检测段、向右避障、向左避障、向下避障、飞出监测段)的截面，各截面的原始甲烷浓度信息如图5所示，其中k表示甲烷体积分数。

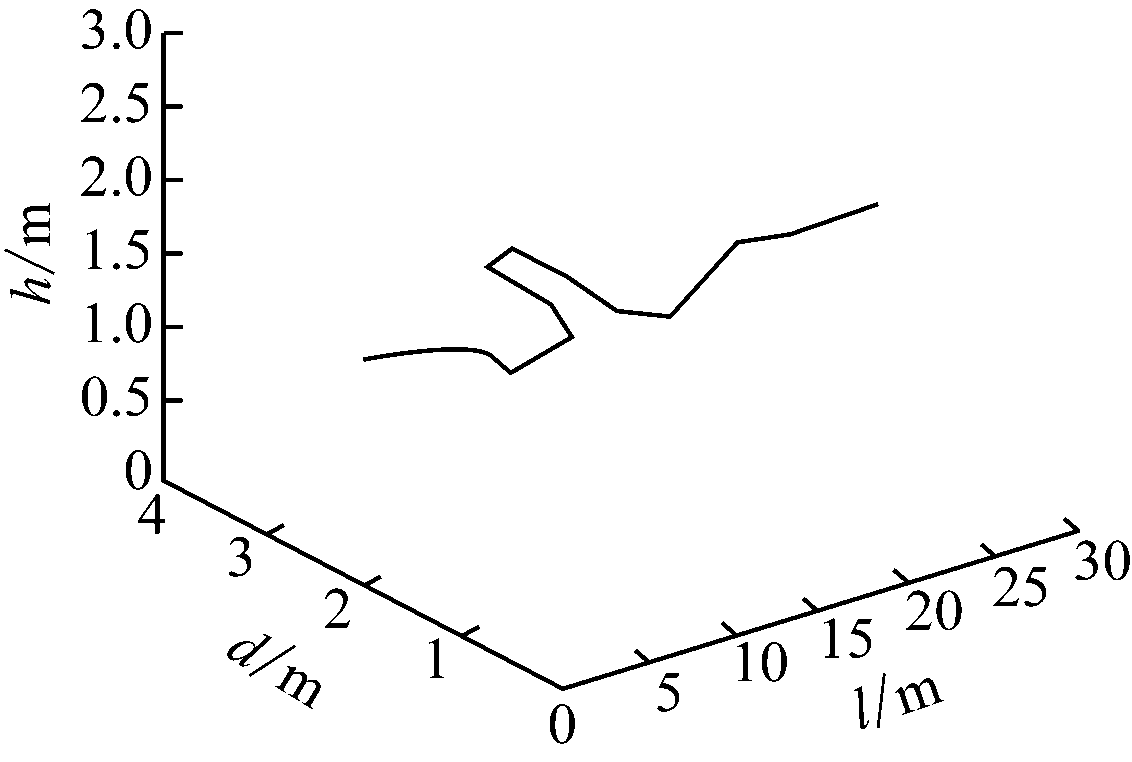

图4 降噪后的甲烷浓度采集点位置
Fig.4 Locations of methane concentration collecting points after noise reduction
由图5可看出，避障时的采集点位置随着飞行机器人的轨迹变化，在没有障碍物的起始检测段和飞出监测段，甲烷浓度采集点位置基本保持在纵向和横向的中心位置；每个截面中均有较多采集点，表明飞行机器人采集的原始信息中含有较多冗余信息。

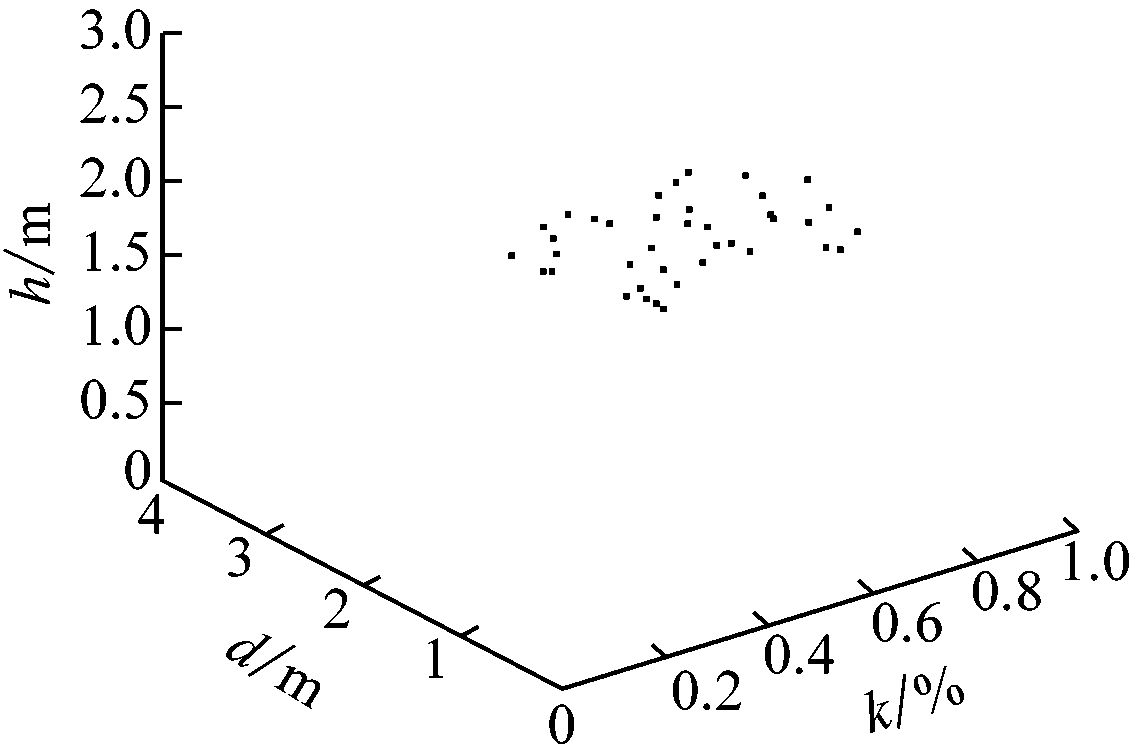

(a) 起始检测段

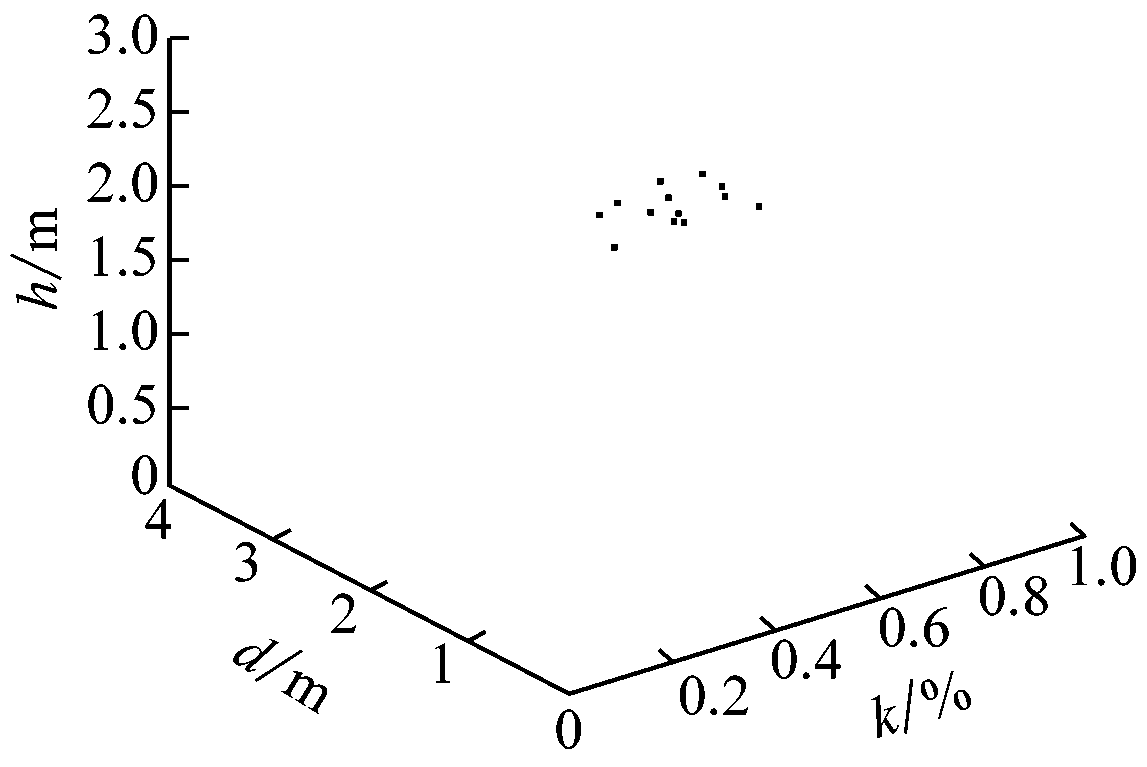

(b) 向右避障

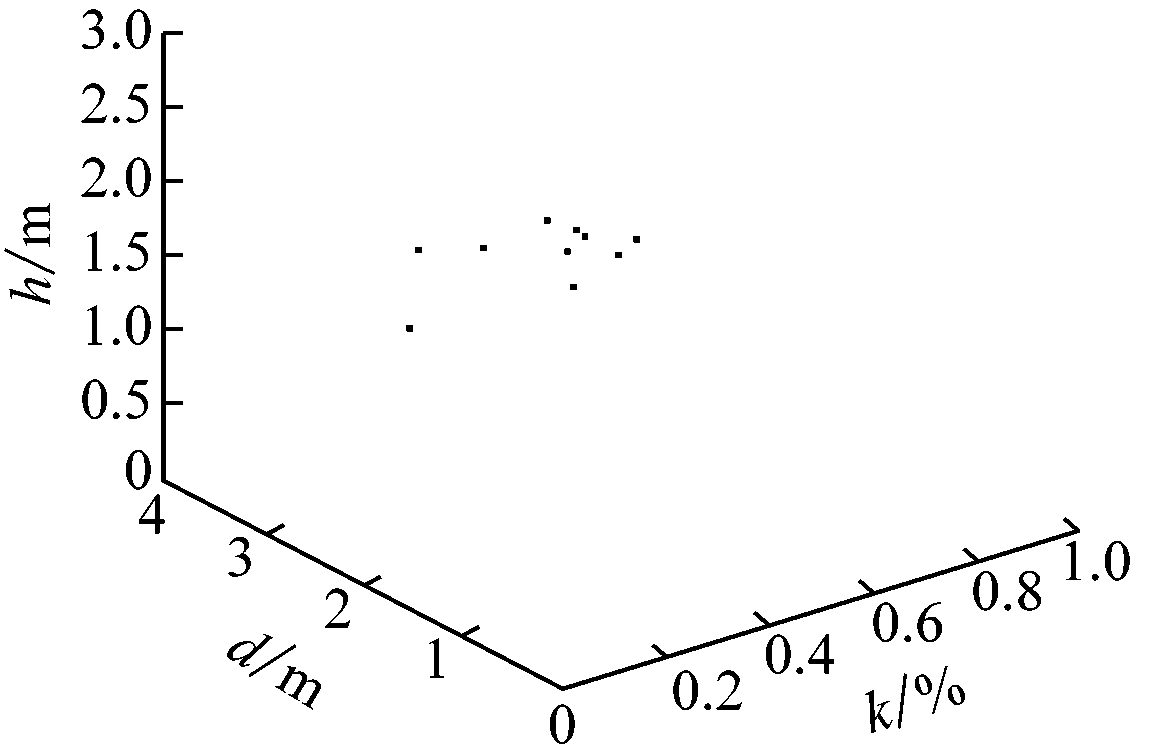

(c) 向左避障
(d) 向下避障
(e)飞出监测段

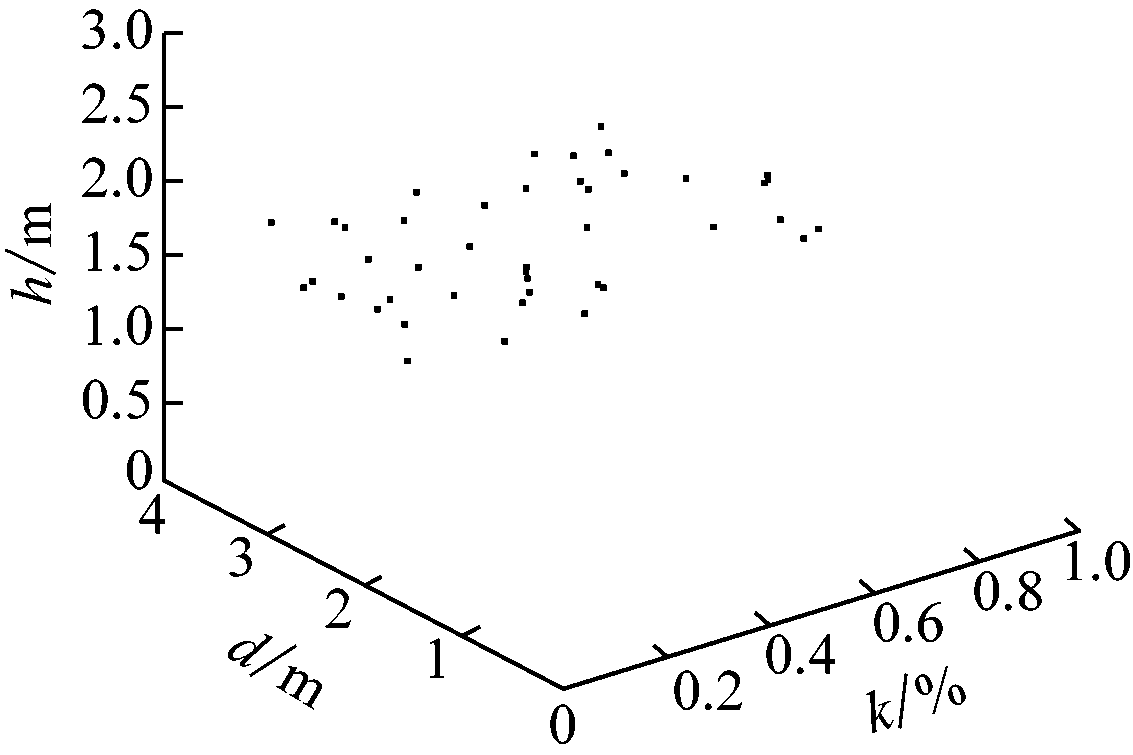

图5 不同状态下各截面的原始甲烷浓度信息
Fig.5 Original methane concentration information of each section under different states
3.2 数据压缩和重构
在Matlab平台实现数据压缩算法，对原始甲烷浓度信息进行压缩和重构，得到沿巷道方向每个拆分截面的甲烷浓度有效值，将各数据点与人工检测到的各截面甲烷浓度有效值进行对比，结果如图6所示，部分采样点数据见表1。
由表1和图6可知，通过算法压缩和重构的甲烷浓度信号与人工检测结果相比误差很小，验证了采用数据压缩算法去除煤矿四旋翼飞行机器人采集的冗余环境信息的可行性。

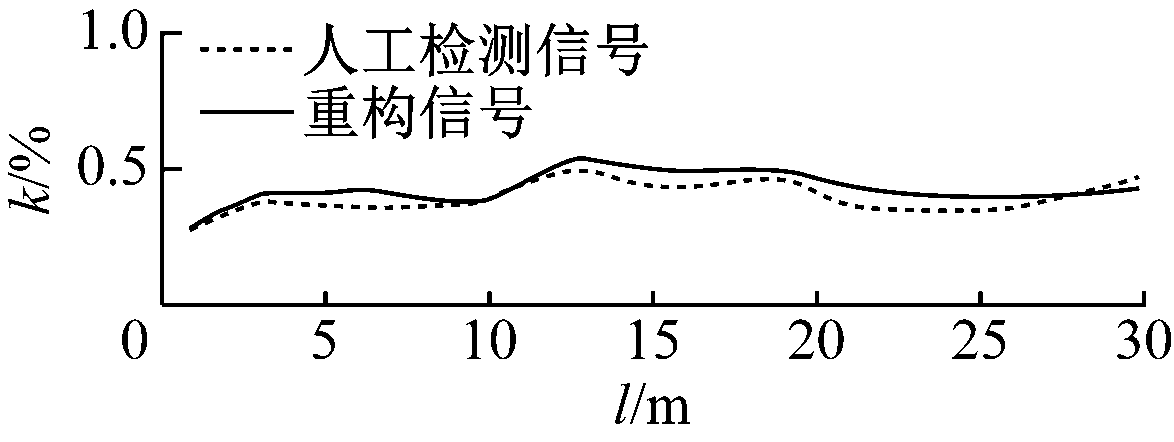

图6 甲烷浓度重构信号与人工检测结果对比
Fig.6 Comparison of reconstructed signal of methane concentration with manual detection results
4 结语
针对煤矿四旋翼飞行机器人采集的环境信息数据的冗余特性，提出了一种数据压缩算法，将巷道空间沿巷道方向拆分成N个截面，根据有效性来选取每个拆分截面的甲烷浓度，并基于数据压缩和重构理论对甲烷浓度检测数据进行重构。实验结果表明，通过算法压缩和重构的甲烷浓度信号与人工检测结果相比误差很小，数据压缩算法能够提取出甲烷浓度数据有效值，去除机器人采集到的冗余环境信息，从而提高数据传输的有效性和实时性。

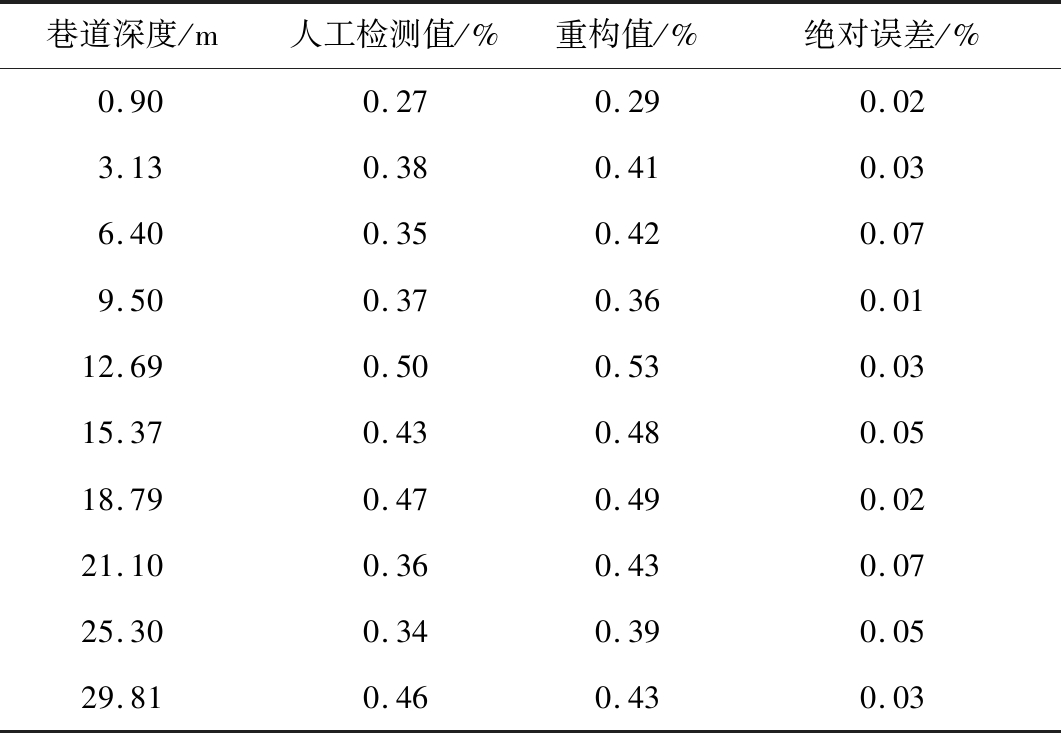

表1 部分采样点人工检测值、重构值及误差
Table 1 Manually detected values, reconstructed values and errors at some sampling points
巷道深度/m人工检测值/%重构值/%绝对误差/%0.900.270.290.023.130.380.410.036.400.350.420.079.500.370.360.0112.690.500.530.0315.370.430.480.0518.790.470.490.0221.100.360.430.0725.300.340.390.0529.810.460.430.03
