煤粒瓦斯解吸时变规律实验研究

姚壮壮1,2

(1.瓦斯灾害监控与应急技术国家重点实验室, 重庆 400037;2.中煤科工集团重庆研究院有限公司, 重庆 400037)

摘要针对目前瓦斯解吸研究采样范围小、解吸模型计算结果与实测数据之间存在误差等问题,采集多个煤矿的煤样进行解吸实验,扩大煤样采集范围;基于搭建的煤粒瓦斯解吸实验平台,采用控制变量法,分析煤粒在不同吸附平衡压力、不同温度、不同粒度下的瓦斯解吸时变规律。得出以下结论:吸附平衡压力越大,瓦斯解吸量越大;粒度越大,解吸量和解吸速度越小,到达阈值粒度后,粒度对解吸量和解吸速度的影响较小;温度越高,解吸量越大;随着时间的增加,瓦斯解吸量逐渐增加,瓦斯解吸速度逐渐减小。对不同地质条件下的煤样进行解吸实验研究,提高了瓦斯解吸模型的适用性,进一步验证了温度、粒度等主控因素对瓦斯解吸规律的影响。

关键词瓦斯解吸时变规律; 瓦斯解吸量; 解吸速度; 吸附平衡压力; 粒度; 温度

0 引言

研究瓦斯解吸时变规律,可为瓦斯含量的准确测定及结果修正提供理论依据,对瓦斯灾害预防具有重要意义。美国、澳大利亚、英国等国家及我国的一些科研院所对瓦斯解吸时变规律开展了大量的实验及相关理论研究。根据解吸量和时间的关系,瓦斯解吸模型主要分为幂函数式和指数式两大类[1-3]。其中幂函数式包括巴雷尔式、文特式、乌斯基诺夫式、王佑安式等[4]。这两大类瓦斯解吸模型通过累计瓦斯解吸量、解吸速度和使用条件来描述瓦斯解吸过程。另外有学者基于煤的扩散性、渗透性、粒度大小及孔隙度等的不同,通过实验得到不同的累计瓦斯解吸量和解吸速度方程[5-7]。除了指数式和幂函数式之外,还有双曲线式、对数式及上述模型的变形式[8-11]

目前国内外研究的瓦斯解吸模型众多,但问题是采样范围小,且模型计算结果与实测数据之间存在误差,必须进行适当修正。本文在上述研究的基础上,针对提高煤粒瓦斯解吸规律准确性这一着力点,探索更加具有普遍适用性的瓦斯解吸规律。通过在神华乌海能源公司五虎山矿、平沟矿、老石旦矿采样,扩大了煤样采集范围;基于搭建的煤粒瓦斯解吸实验平台,采用控制变量法,研究煤粒在不同吸附平衡压力、不同温度、不同粒度下的瓦斯解吸时变规律。瓦斯含量的准确测定是预防瓦斯安全事故的关键,通过不同地质条件下的煤样进行解吸实验研究,提高了瓦斯解吸模型的适用性,进一步验证了温度、粒度等主控因素对瓦斯解吸规律的影响。

1 瓦斯解吸实验

1.1 实验平台

瓦斯解吸实验平台包括真空脱气系统、温控系统、充气系统、解吸控制系统,如图1所示。真空脱气系统由真空罐路系统、真空计、真空隔膜阀、真空机组等组成。温控系统由恒温水浴和相关控制系统组成,恒温水浴由隔热棉、不锈钢板等材料加工而成。充气系统由高压瓦斯瓶(甲烷体积分数为99.99%)、减压阀、耐高压阀门等组成。解吸控制系统包括瓦斯气囊、水准瓶、三通等。

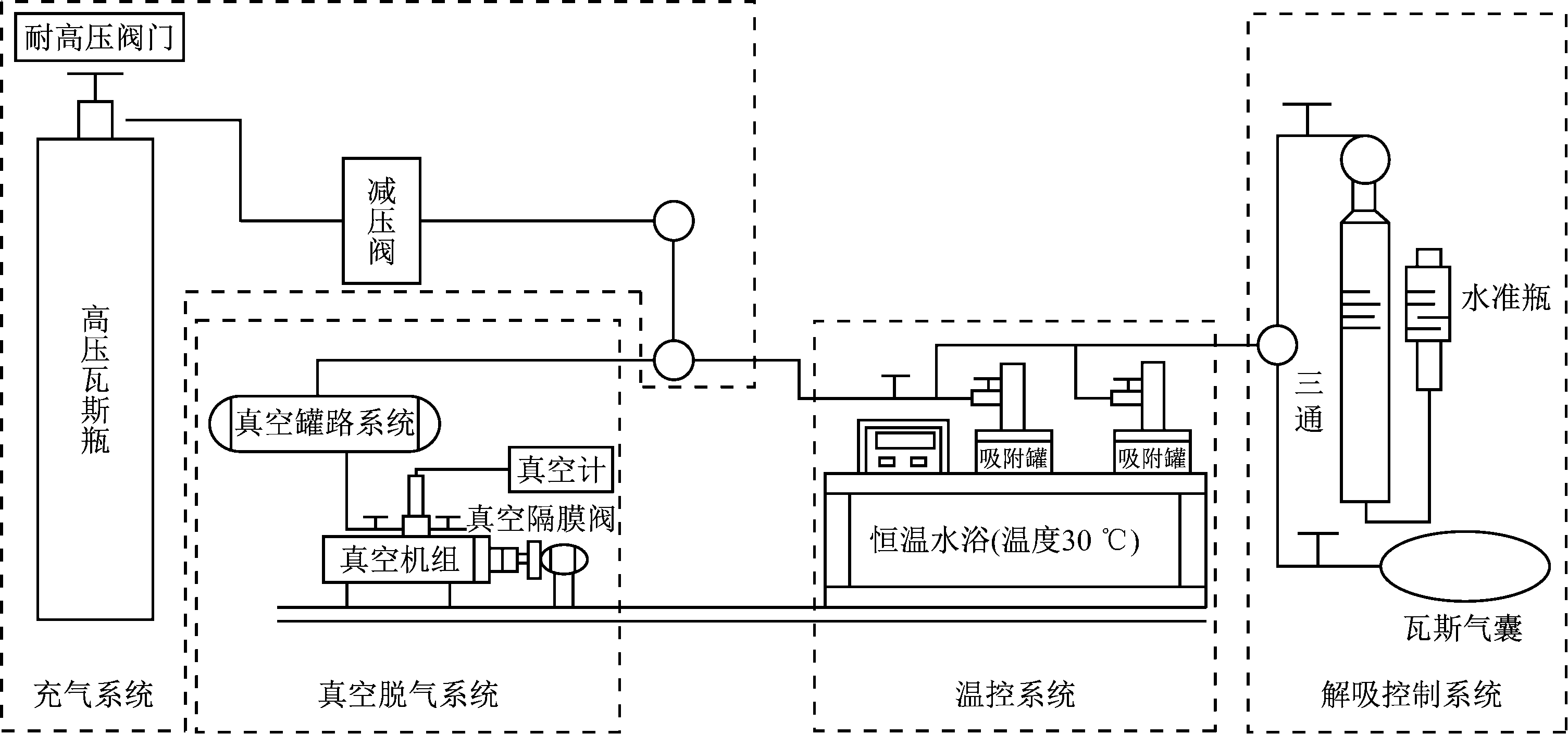

图1 瓦斯解吸实验平台

Fig.1 Gas desorption experiment platform

待瓦斯吸附平衡后,打开罐体阀门进行卸压,卸压时间为10 s,测定不同时间的解吸量。根据罐体内的“死空间”与吸附平衡压力计算解吸量,并绘制整个解吸过程中的瓦斯解吸量变化曲线。

1.2 煤样采集

对五虎山矿、平沟矿、老石旦矿的煤样进行工业分析,测定孔隙率、真密度、视密度等基本参数,结果见表1。

2 瓦斯解吸时变规律

2.1 吸附平衡压力对瓦斯解吸规律的影响

将各煤样粒度统一为1~3 mm,设温度为(40±1)℃(等温),吸附平衡压力分别为0.5,1.0,1.5 MPa,通过实验得出不同吸附平衡压力下各煤样瓦斯解吸量变化曲线,如图2所示。

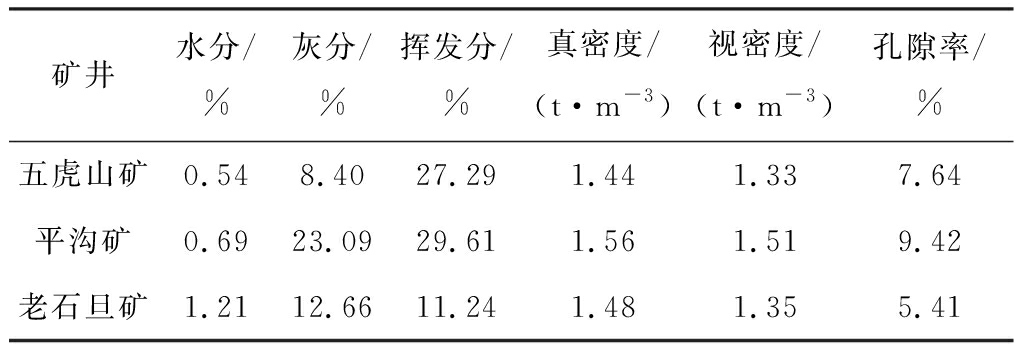

表1 实验煤样工业分析
Table 1 Industrial analysis of experimental coal samples

矿井水分/%灰分/%挥发分/%真密度/(t·m-3)视密度/(t·m-3)孔隙率/%五虎山矿0.548.4027.291.441.337.64平沟矿0.6923.0929.611.561.519.42老石旦矿1.2112.6611.241.481.355.41

由图2可知,在相同吸附平衡压力下不同煤矿所取煤样解吸量不同。以五虎山矿煤样为例,在吸附平衡压力分别为0.5,1.0,1.5 MPa下,30 min时瓦斯解吸量分别为7.52,14.85,22.14 cm3/g。可见,吸附平衡压力越大,瓦斯解吸量越大。

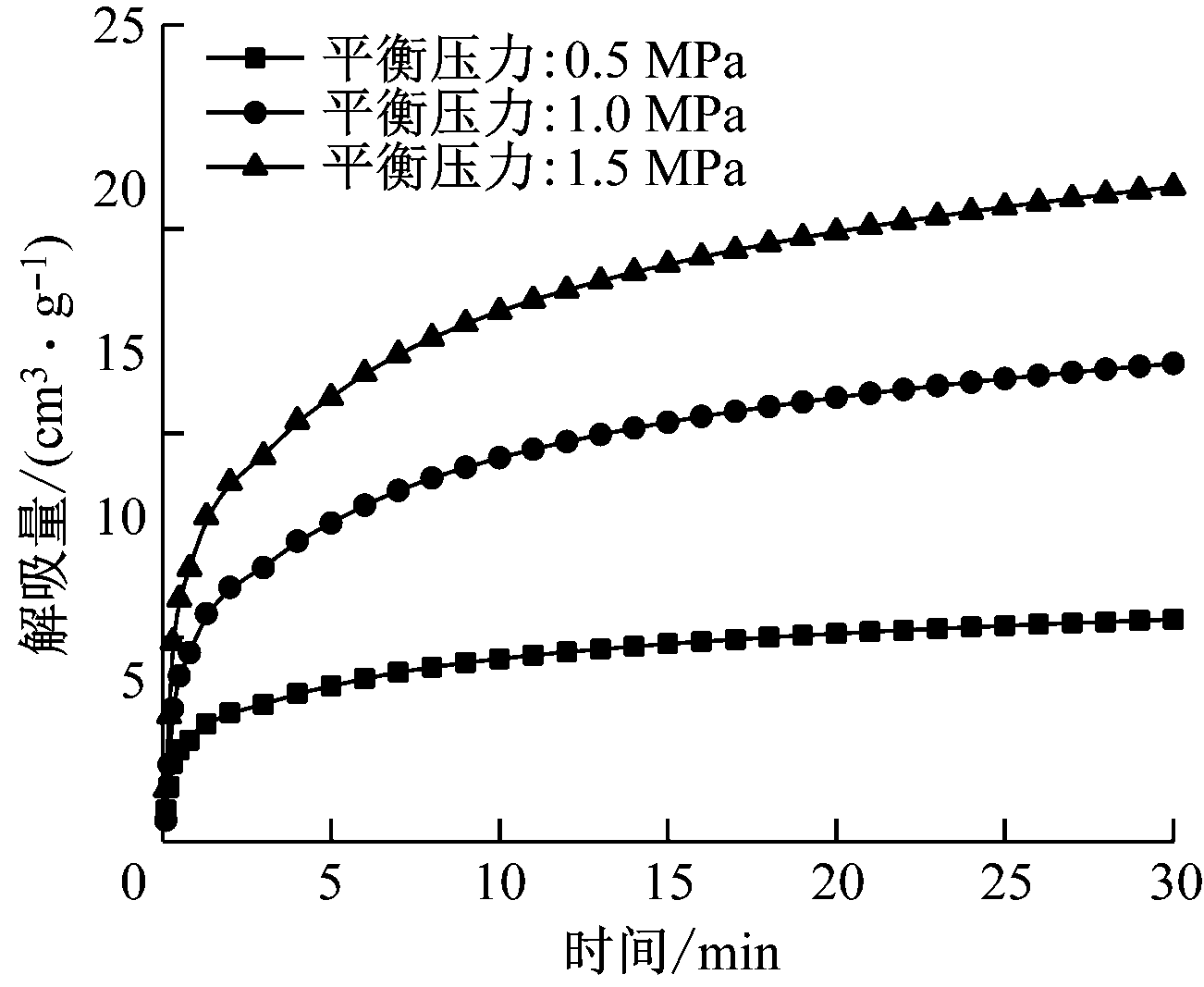

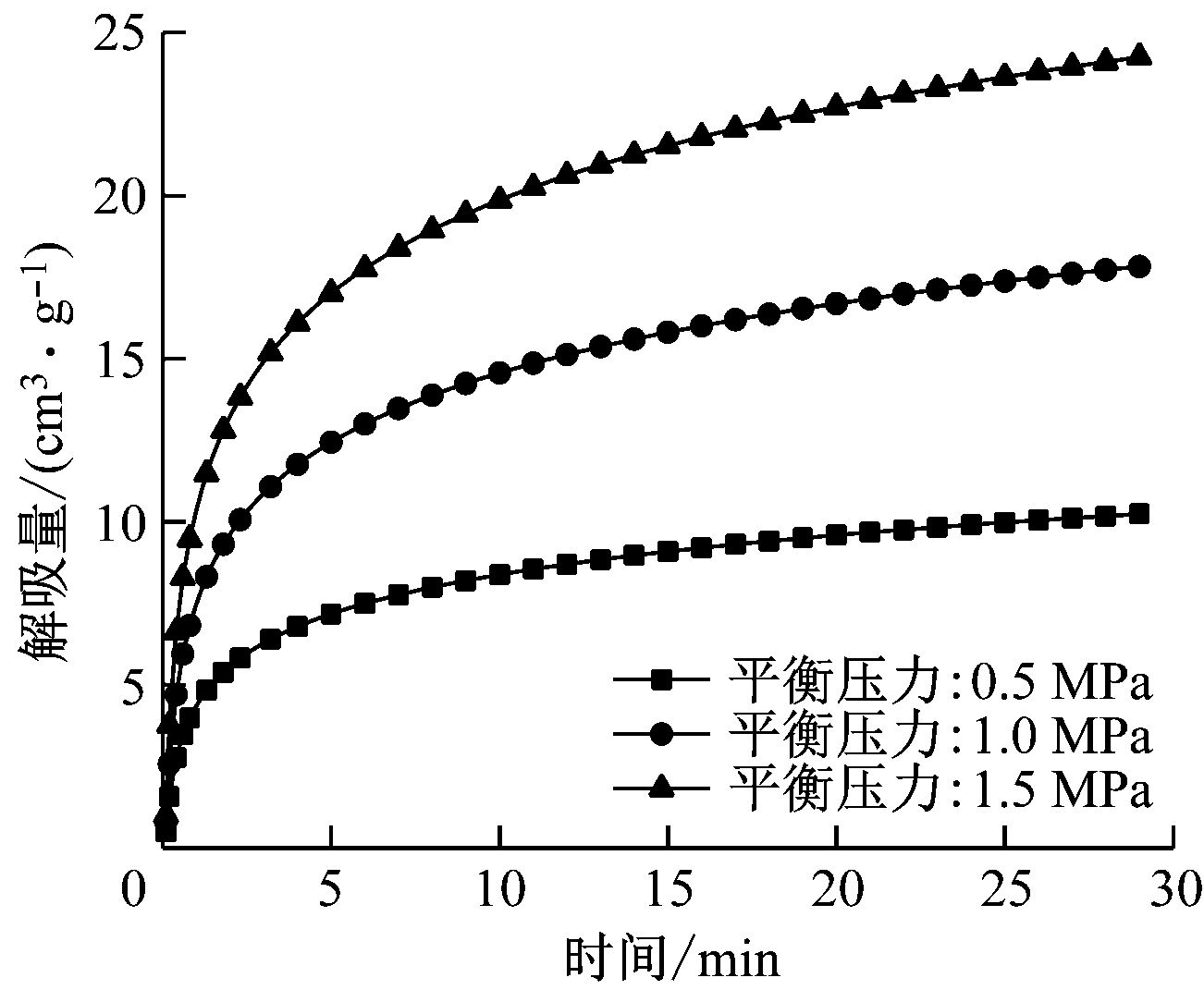

(a) 五虎山矿煤样

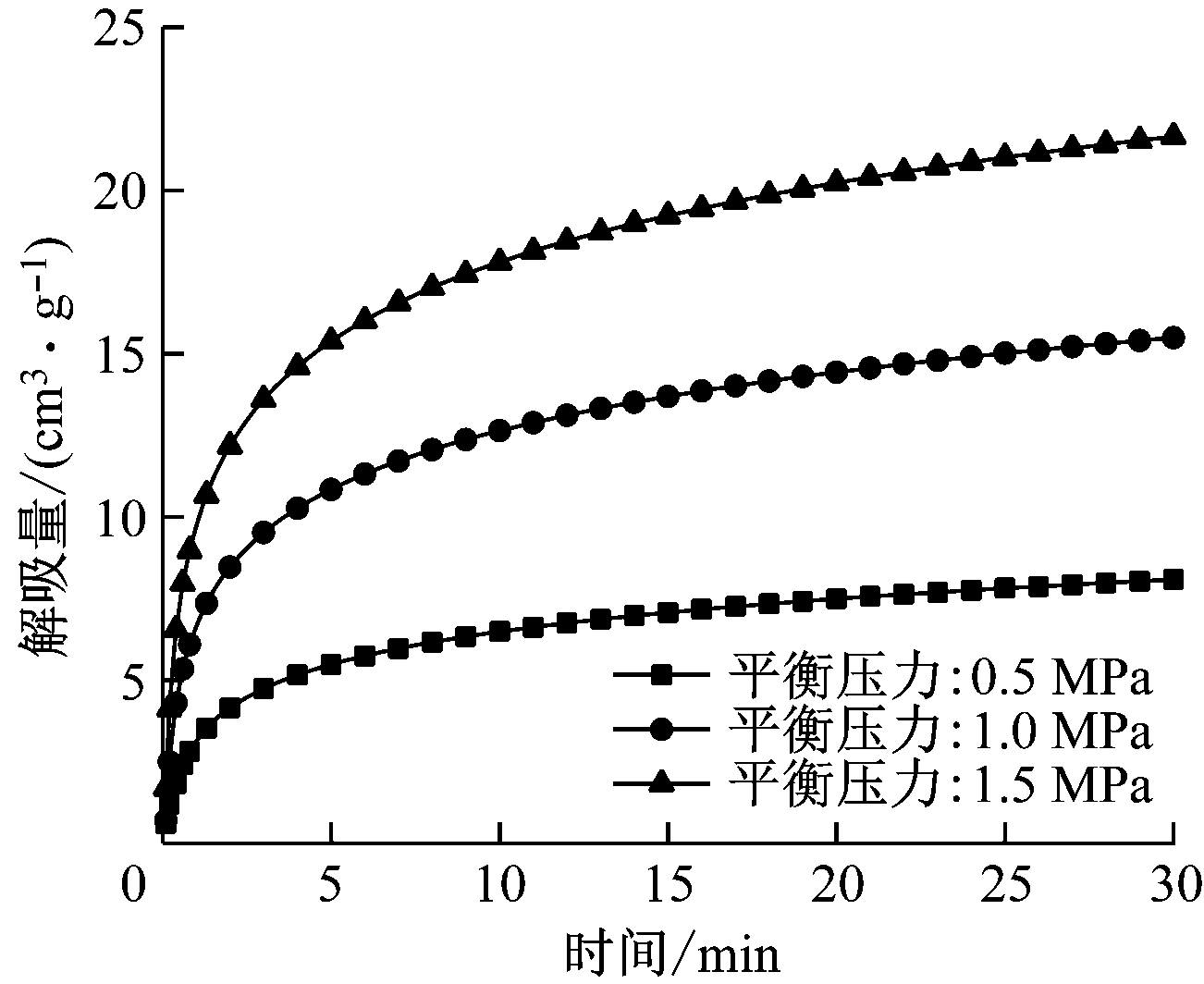

(b) 平沟矿煤样

(c) 老石旦矿煤样

图2 不同吸附平衡压力下各煤样瓦斯解吸量
Fig.2 Variation curves of gas desorption amount of coal
samples under different adsorption equilibrium pressures

2.2 粒度对瓦斯解吸规律的影响

极限粒度是煤中所固有的粒度,在极限粒度内瓦斯解吸量、解吸速度随着粒度的增加而逐渐减小[12-15]。通过扩大采样范围,研究在相同实验条件下粒度对瓦斯解吸规律的影响,得到极限粒度的数值范围,对瓦斯含量测定实验中煤粒大小的选择及结果修正具有重要意义。采用五虎山矿、平沟矿、老石旦矿的煤样进行实验,设粒度分别为0.5~1,1~3,3~5,5~10 mm,利用控制变量法,即保持温度相同(40 ℃)、吸附平衡压力相同(1 MPa),得出瓦斯解吸量变化曲线,如图3所示。

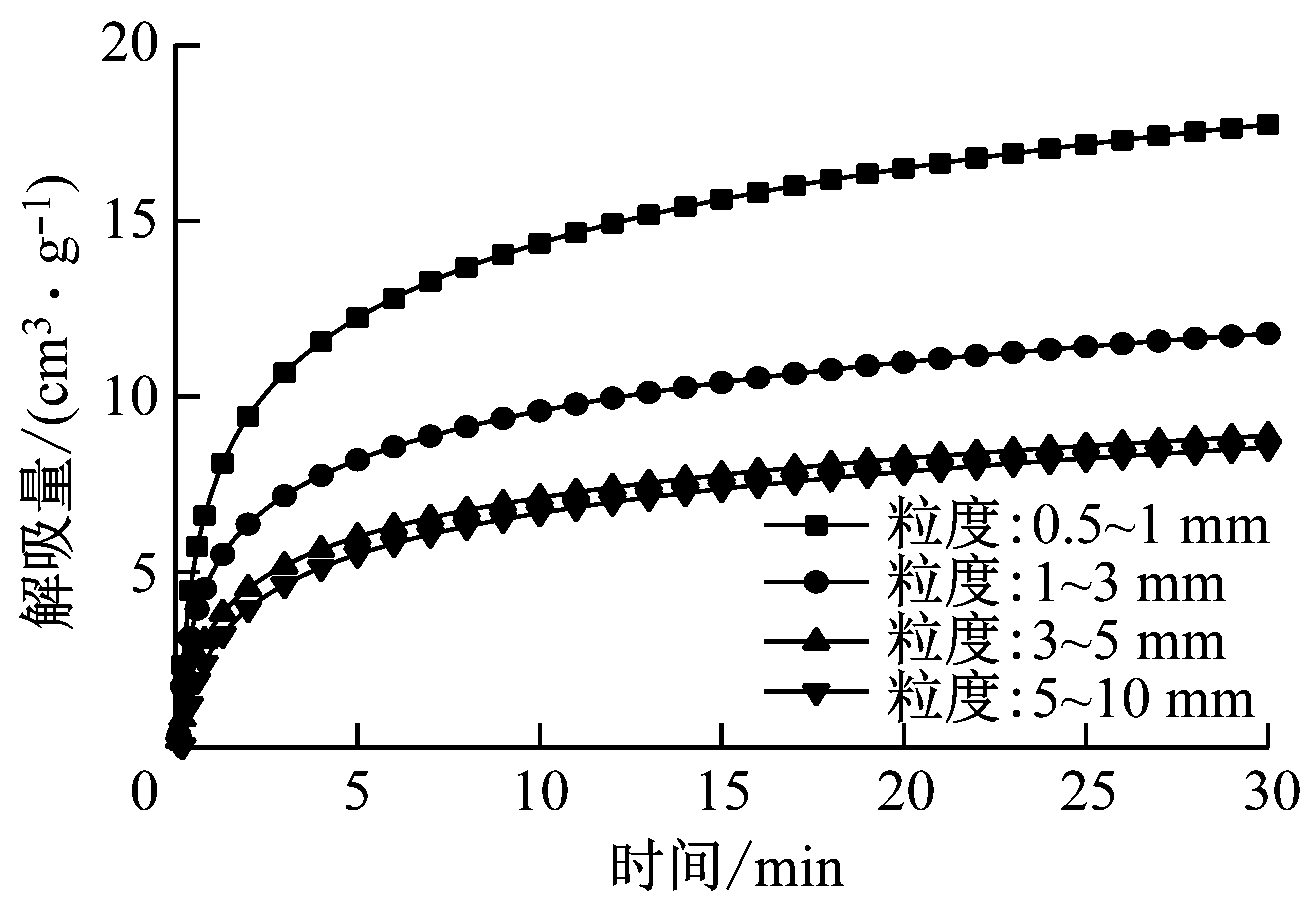

(a) 五虎山矿煤样

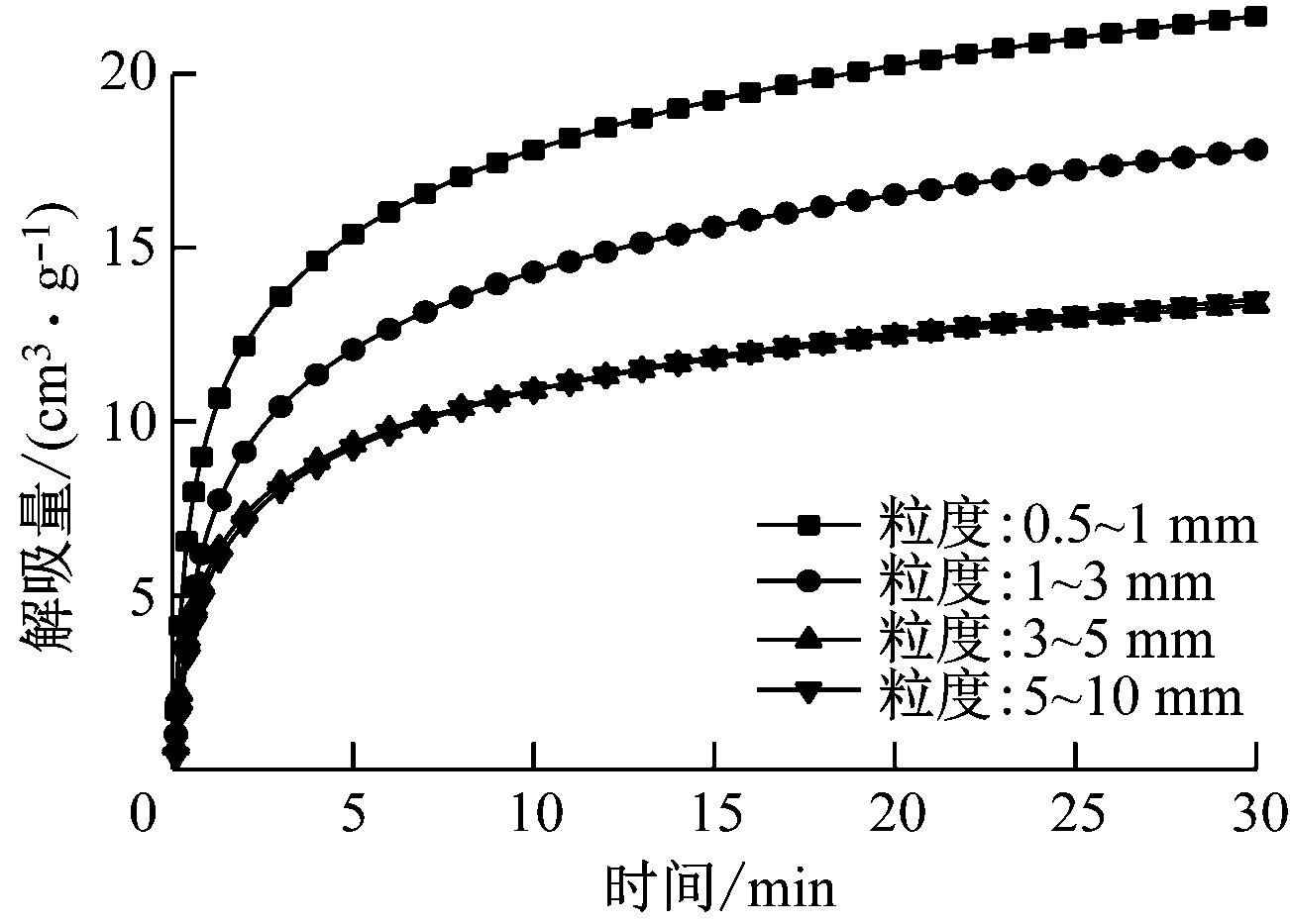

(b) 平沟矿矿煤样

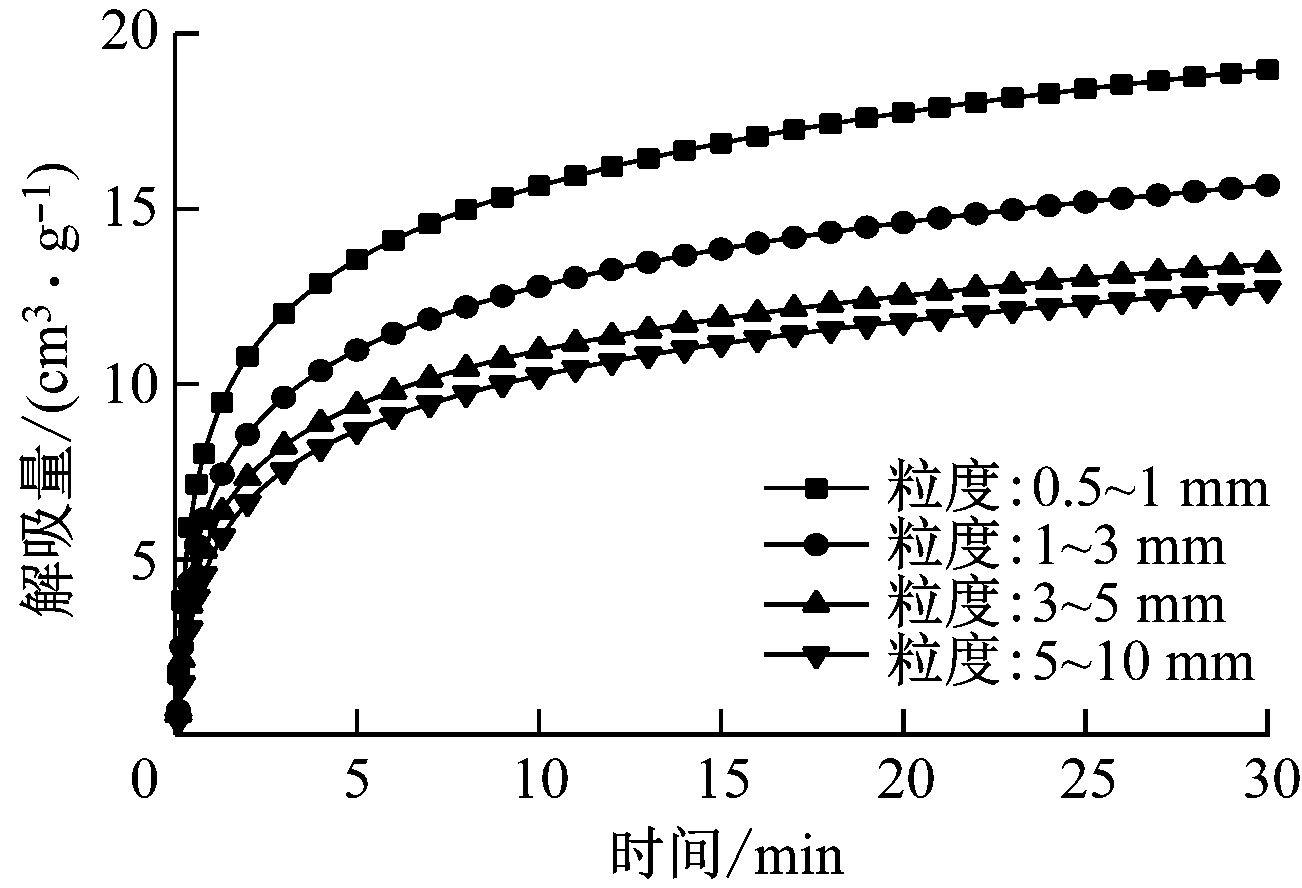

(c) 老石旦矿煤样

图3 不同粒度煤样瓦斯解吸量
Fig.3 Variation curves of gas desorption amount of
coal samples with different particle sizes

分析图3可得出以下结论:

(1) 煤粒粒度越大,瓦斯解吸量越小,但是当粒度达到5 mm左右时,如粒度为3~5 mm与粒度为5~10 mm时的瓦斯解吸量差别并不大,甚至趋于相等。即存在一个阈值粒度,当煤样粒度超过阈值粒度后,粒度对瓦斯解吸量的影响很小。

(2) 解吸初期,在一定范围内,粒度越大,解吸速度越小,但是当粒度增大到极限粒度后,粒度对解吸速度的影响很小。

煤粒粒度小于极限粒度时,瓦斯解吸量和解吸速度随着粒度的减小而增大,这是因为粒度越小,煤粒孔隙表面积和暴露的总面积越大,使得参与解吸的甲烷分子越多,解吸速度越大,相同时间内的瓦斯解吸量越大。极限粒度是煤体自身的结构特征,煤粒粒度大于极限粒度之后,较大的煤粒就会被原生裂隙和次生裂隙分割成若干极限粒度大小的小煤粒,这些小煤粒的瓦斯扩散阻力是一定的,远小于裂隙和大孔的阻力。因此,随着煤粒粒度增大,瓦斯解吸速度和解吸量不会一直减小。

2.3 温度对瓦斯解吸规律的影响

以五虎山矿、平沟矿煤样(粒度为1~3 mm,吸附平衡压力为1 MPa)为例,设温度分别为20,30,40 ℃进行实验。根据实验数据绘制瓦斯解吸量变化曲线,如图4所示。

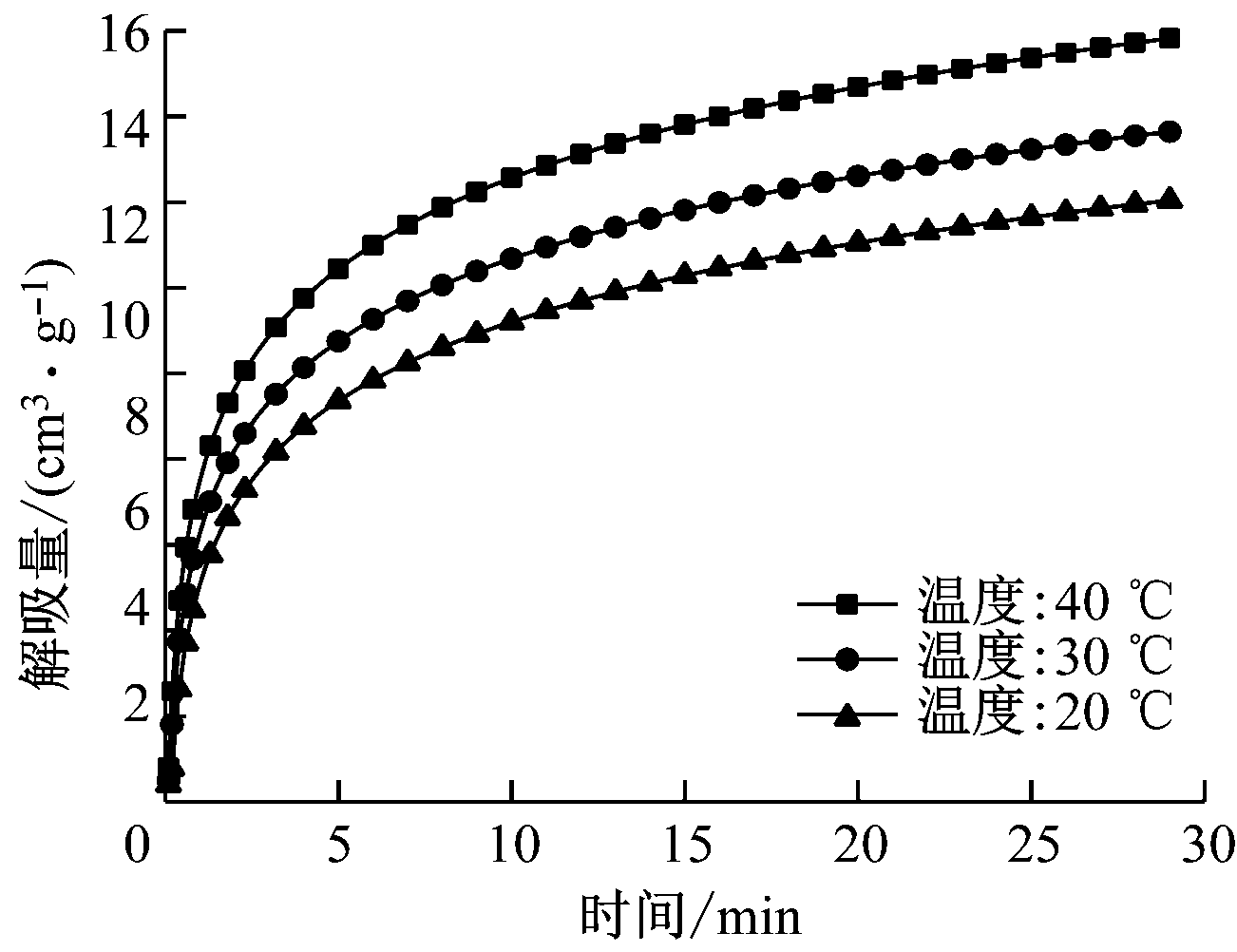

(a) 五虎山矿煤样

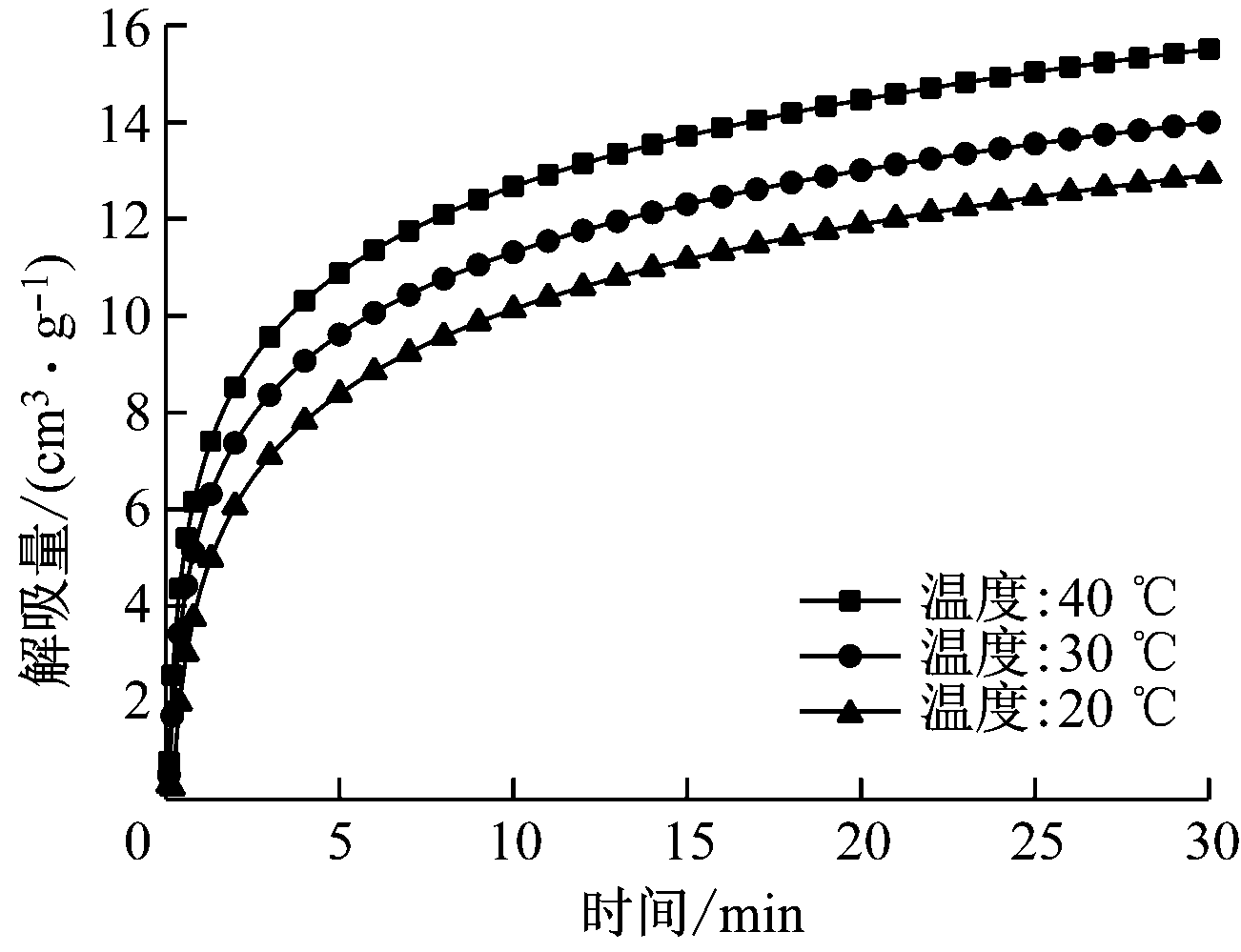

(b) 平沟矿煤样

图4 不同温度下各煤样瓦斯解吸量
Fig.4 Variation curves of gas desorption amount of
coal samples at different temperatures

由图4可看出,在相同吸附平衡压力、相同粒度、不同温度条件下,瓦斯解吸量随时间单调递增,温度越高,解吸量越大。出现这种现象的内在原因:由于煤粒暴露面瓦斯解吸、膨胀、扩散,内能得到释放,温度越高,瓦斯内能越大,甲烷分子动能也越大,运动越剧烈,从而越容易摆脱煤粒表面及孔隙表面吸附。温度升高会使孔隙扩张,表面积增大,从而提高瓦斯解吸能力。

2.4 瓦斯解吸过程分析

分析图2—图4可知,随着时间的变化,解吸曲线斜率逐渐变小,说明瓦斯解吸速度逐渐减小。将瓦斯解吸过程分为3个阶段,即解吸初期、解吸中期、解吸后期。0~5 min为解吸初期,瓦斯解吸速度较快;5~25 min为解吸中期,瓦斯解吸速度逐渐放缓;25 min后为解吸后期,瓦斯解吸速度趋于零,即解吸完毕。

针对瓦斯解吸过程的3个阶段,分析解吸量时变特性和解吸速度变化原因。解吸初期:在煤样暴露初期,煤粒间存在大量孔隙,孔隙之间形成通道,吸附在煤粒表面的瓦斯首先摆脱煤粒,瞬间解吸释放,遇到的阻力较小,所以初期解吸速度较快。解吸中期:当大孔隙附近暴露面积较大的煤粒瓦斯趋于殆尽时,解吸速度随之变小,小孔隙内的瓦斯需要克服更大阻力才能进入大孔隙汇入通道,使得解吸中期解吸速度逐渐减小,解吸量增加缓慢。解吸后期:煤样内瓦斯解吸趋于完毕,解吸速度趋于零,解吸量基本维持在定值。

3 结论

搭建了瓦斯解吸实验平台,采集五虎山矿、平沟矿、老石旦矿的煤样进行解吸实验,分析瓦斯解吸时变规律,得出以下结论:

(1) 分析了吸附平衡压力、煤样粒度、温度对瓦斯解吸时变规律的影响:吸附平衡压力越大,瓦斯解吸量越大;粒度越大,解吸量和解吸速度越小,到达阈值粒度后,粒度对解吸量和解吸速度的影响较小;温度越高,解吸量越大。

(2) 得出解吸量随时间变化规律:随着时间的增加,解吸量逐渐增加,瓦斯解吸速度逐渐减小。根据解吸速度变化将解吸过程分为解吸初期、解吸中期、解吸后期3个阶段,分析了各阶段解吸量时变特性和解吸速度变化原因。

参考文献(References):

[1] 袁军伟.颗粒煤瓦斯扩散时效特性研究[D].北京:中国矿业大学(北京),2014.

YUAN Junwei.Study on time-related characteristics of gas diffusion from particles coal[D].Beijing:China University of Mining and Technology(Beijing),2014.

[2] 张志刚.突出煤层预抽效果检验指标瓦斯含量临界值的确定[J].煤炭科学技术,2014,42(4):39-42.

ZHANG Zhigang.Determination on pre-drainage effect checking index of gas content critical value in outburst seam[J].Coal Science and Technology,2014,42(4):39-42.

[3] 贾晓亮,崔洪庆.煤层瓦斯含量测定方法及误差分析[J].煤矿开采,2009,14(2):91-93.

JIA Xiaoliang,CUI Hongqing.Measurement methods for gas content in coal-seam and error analysis[J].Coal Mining Technology,2009,14(2):91-93.

[4] 李耀谦,刘国磊.煤中水含量对瓦斯吸附与解吸特性影响规律研究[J].工矿自动化,2015,41(6):74-77.

LI Yaoqian,LIU Guolei.Research of influence law of water content in coal to gas adsorption and desorption characteristics[J].Industry and Mine Automation,2015,41(6):74-77.

[5] 姚壮壮,武文宾,林府进,等.基于冲击破碎实验的煤体冲击破碎功研究[J].煤炭技术,2019,38(10):73-75.

YAO Zhuangzhuang,WU Wenbin,LIN Fujin,et al.Study on impact crushing energy of coal body based on impact crushing experiment[J].Coal Technology,2019,38(10):73-75.

[6] 曹垚林,仇海生.碎屑状煤芯瓦斯解吸规律研究[J].中国矿业,2007,16(12):119-123.

CAO Yaolin,QIU Haisheng.Gas desorption law of clastic coal core study[J].China Mining Magazine,2007,16(12):119-123.

[7] 秦跃平,王翠霞,王健,等.煤粒瓦斯放散数学模型及数值解算[J].煤炭学报,2012,37(9):1466-1471.

QIN Yueping,WANG Cuixia,WANG Jian,et al.Mathematical model of gas emission in coal particles and the numerical solution[J].Journal of China Coal Society,2012,37(9):1466-1471.

[8] 姜黎明,张青,高旭,等.2种仪器测定煤吸附性能的对比研究[J].煤炭科学技术,2015,43(4):74-77.

JIANG Liming,ZHANG Qing,GAO Xu,et al.Comparison study on coal adsorption performances measured with two different instruments[J].Coal Science and Technology,2015,43(4):74-77.

[9] 秦跃平,郝永江,刘鹏,等.煤屑瓦斯菲克扩散的数值模拟[J].辽宁工程技术大学学报(自然科学版),2014,33(7):871-876.

QIN Yueping,HAO Yongjiang,LIU Peng,et al.Numerical simulation on gas fick diffusion in coal cuttings[J].Journal of Liaoning Technical University (Natural Science),2014,33(7):871-876.

[10] 赵旭,王毅力,郭瑾珑,等.颗粒物微界面吸附模型的分形修正——朗格缪尔(Langmuir)、弗伦德利希(Freundlich)和表面络合模型[J].环境科学学报,2005,25(1):52-57.

ZHAO Xu,WANG Yili,GUO Jinlong,et al.Modification of the micro-interface adsorption model on particles with fractal theory-Langmuir,Freundlich and surface complexation adsorption model[J].Acta Scientiae Circumstantiae,2005,25(1):52-57.

[11] 张慧杰,张浪,刘永茜,等.基于渗流力学的掘进工作面瓦斯涌出量预测[J].煤炭科学技术,2015,43(8):82-86.

ZHANG Huijie,ZHANG Lang,LIU Yongqian,et al.Prediction of gas emission volume from driving face based on seepage mechanics[J].Coal Science and Technology,2015,43(8):82-86.

[12] 聂百胜,卢红奇,李祥春,等.煤体吸附-解吸瓦斯变形特征实验研究[J].煤炭学报,2015,40(4):754-759.

NIE Baisheng,LU Hongqi,LI Xiangchun,et al.Experimental study on the characteristic of coal deformation during gas adsorption and desorption process[J].Journal of China Coal Society,2015,40(4):754-759.

[13] 胡千庭,周世宁,周心权.煤与瓦斯突出过程的力学作用机理[J].煤炭学报,2008,33(12):1368-1372.

HU Qianting,ZHOU Shining,ZHOU Xinquan.Mechanical mechanism of coal and gas outburst process[J].Journal of China Coal Society,2008,33(12):1368-1372.

[14] 葛燕燕,秦勇,傅雪海,等.不同粒径煤样常压与带压解吸对比实验研究[J].中国矿业大学学报,2015,44(4):673-678.

GE Yanyan,QIN Yong,FU Xuehai,et al.Comparative experimental study of atmospheric pressure desorption and methane pressure desorption among coal samples of different particle sizes[J].Journal of China University of Mining & Technology,2015,44(4):673-678.

[15] 聂百胜,杨涛,李祥春,等.煤粒瓦斯解吸扩散规律实验[J].中国矿业大学学报,2013,42(6):975-981.

NIE Baisheng,YANG Tao,LI Xiangchun,et al.Research on diffusion of methane in coal particles[J].Journal of China University of Mining & Technology,2013,42(6):975-981.

Experimental research on time-varying law of coal gas desorption

YAO Zhuangzhuang1,2

(1.State Key Laboratory of the Gas Disaster Detecting, Preventing and Emergency Controlling, Chongqing 400037, China; 2.CCTEG Chongqing Research Institute, Chongqing 400037, China)

AbstractIn view of problems that current gas desorption research has small sampling range and there is error between desorption model calculation results and measured data, desorption experiments were carried out on coal samples from multiple mines, so as to expand collection range of coal samples. Based on experimental platform for gas desorption of coal particles, time-varying law of coal particles at different adsorption equilibrium pressures, different temperatures and different particle sizes was analyzed by using the control variable method, and the following conclusions were drawn: the greater the adsorption equilibrium pressure, the greater the gas desorption amount; the larger the particle size, the smaller the desorption amount and desorption speed, but after reaching the threshold particle size, the particle size has less effect on the desorption amount and desorption speed; the higher the temperature, the greater the gas desorption amount; the desorption amount gradually increases and the gas desorption speed gradually decreases with the increase of time.The experimental study on desorption of coal samples under different geological conditions has improved applicability of gas desorption model, and further verified influence of temperature, particle size and other main control factors on gas desorption rule.

Key words:time-varying law of coal gas desorption; gas desorption amount; desorption speed; adsorption equilibrium pressure; particle size; temperature

中图分类号:TD712

文献标志码:A

收稿日期:2019-08-28;修回日期:2020-05-07;责任编辑:胡娴。

基金项目:“十三五”国家科技重大专项项目(2016ZX05067004-001)。

作者简介:姚壮壮(1988-),男,山东济宁人,助理研究员,硕士,主要从事煤矿瓦斯治理方面的研究工作,E-mail:759503455@qq.com。

引用格式:姚壮壮.煤粒瓦斯解吸时变规律实验研究[J].工矿自动化,2020,46(5):94-98.

YAO Zhuangzhuang.Experimental research on time-varying law of coal gas desorption[J].Industry and Mine Automation,2020,46(5):94-98.

文章编号1671-251X(2020)05-0094-05

DOI:10.13272/j.issn.1671-251x.2019080084
