0 引言

煤炭是我国的主要能源，约占一次性能源的70%[1]，煤矿安全生产一直是我国煤炭行业的重点研究课题之一。随着计算机技术的不断发展，“六大系统”[2]在煤矿的应用不断更新，但是这些系统各自分散。融合通信系统[3-4]在兼容现有通信系统的前提下，将有线通信系统、无线通信系统、IP广播系统等有效集中起来，涵盖了数据、语音、视频等业务，为跨越各系统之间的通信提供了高效平台和桥梁。但目前绝大部分矿井融合通信系统使用的仍是非可视电话，音频通信和视频通信还缺乏有效联动，无法支撑调度员进行高效音视频联动通信，为此，本文设计了一种矿用音视频联动软件。软件中间件通过OCP(Operator Communication Protocol)协议[5]实时获取调度通信主机终端状态，数据处理模块判断电话状态，并将联动视频信息通过消息队列RabbitMQ[6]发送给客户端，联动客户端接收服务端发来的指令，分析指令合法性，对有效的指令进行处理，实现对视频终端的打开或关闭。该软件可通过Web配置管理界面为电话终端灵活配置不同视频摄像仪，为调度指挥、应急救援、故障视频诊断等提供了有力手段和安全保障。

1 软件结构

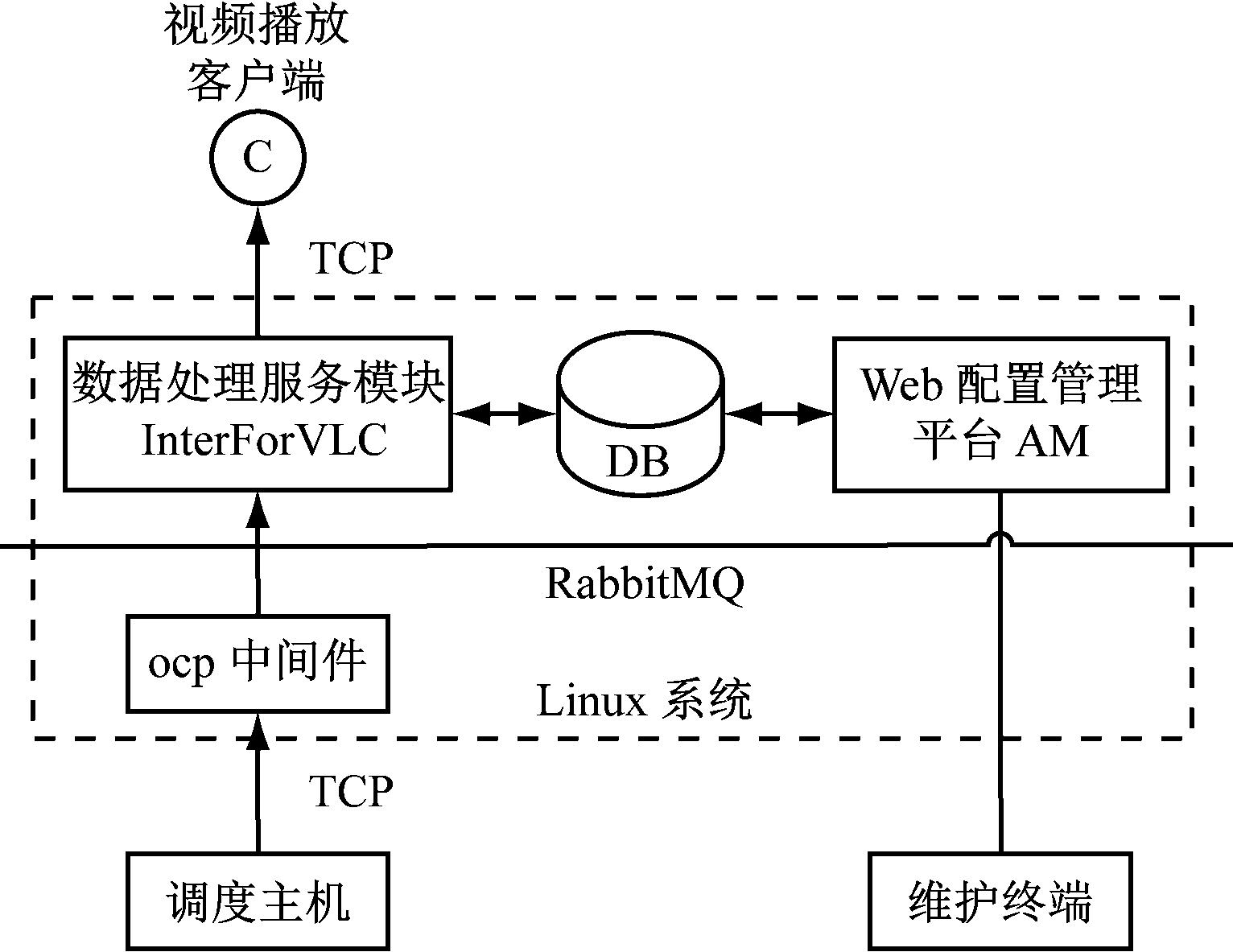

矿用音视频联动软件是基于KT379调度通信系统设计与实现的，系统服务模块运行在Linux系统中，各服务模块之间通过消息队列RabbitMQ进行消息传递，选择存储速度快、体积小、支持跨平台使用的MySQL作为数据存储工具。软件主要包含4个功能模块：ocp中间件、数据处理服务模块InterForVLC、视频播放客户端及Web配置管理平台AM，结构如图1所示。

图1 矿用音视频联动软件结构
Fig.1 Structure of mine-used audio and video linkage software

1.1 ocp中间件

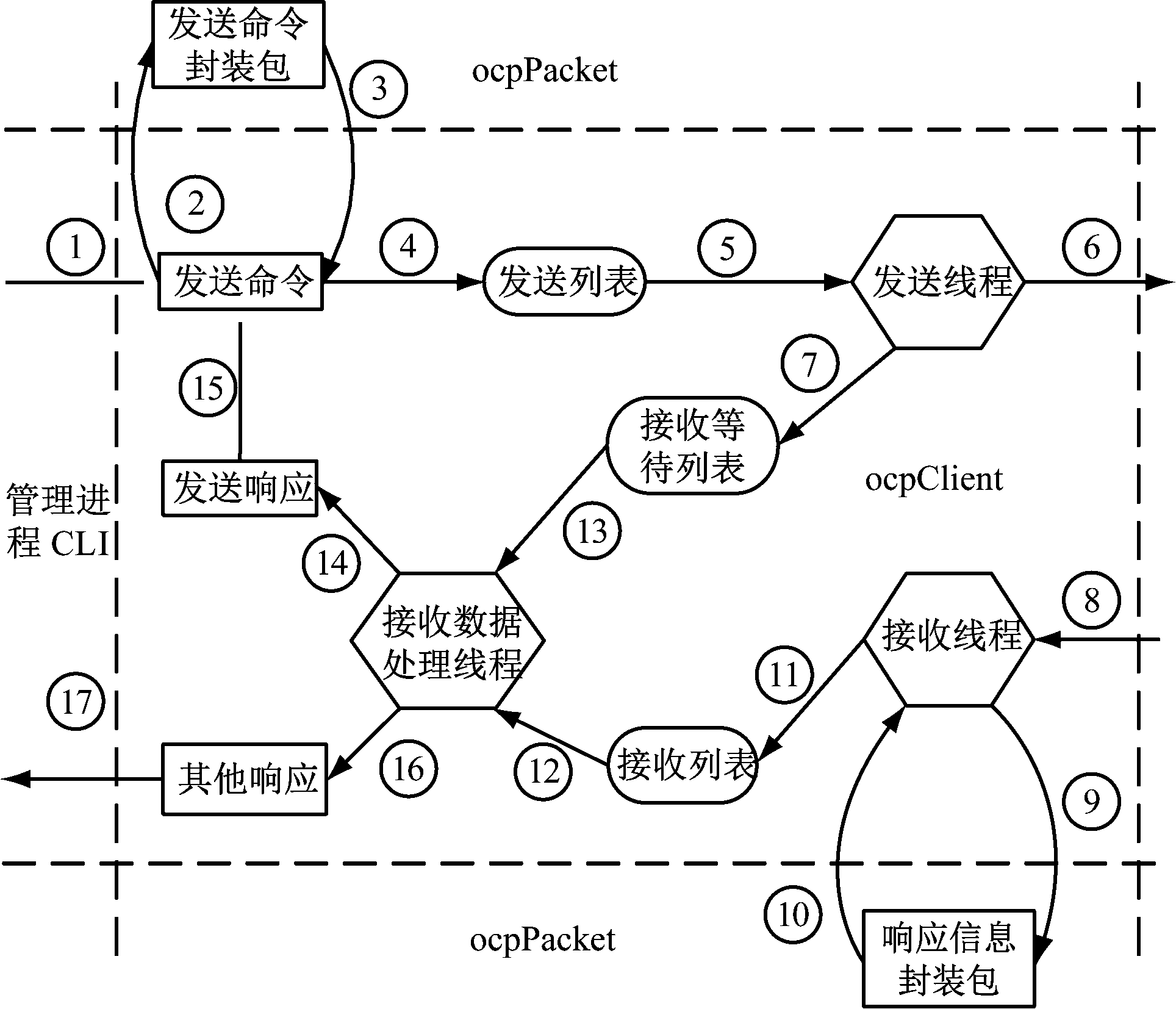

调度通信系统中，通信终端信息主要存储于调度主机等交换设备中，无法直接获取。ocp中间件通过TCP协议接收调度主机响应消息，根据调度主机OCP协议解析响应消息，从而获取终端配置信息和实时状态信息，并且通过消息队列服务器上报给数据处理服务模块。ocp中间件工作原理如图2所示。

图2 ocp中间件工作原理
Fig.2 Working principle of ocp middleware

ocp中间件主要包含3个并发线程：

(1) 发送线程：来自管理进程的发送请求经过ocpPacket的封装存放于发送列表中，这些数据包括请求数据(需要服务端做出响应)和一般性数据(比如消息回复、修改文件等)，发送线程将这些数据按照预定的规则发送至调度主机，并且保存请求数据的唯一性信息(如ID、序列号等)。

(2) 接收线程：调度主机对请求做出响应，中间件接收这些响应和其他信息，经过封装存放在接收列表中。

(3) 接收数据处理线程:提取接收列表中包含的信息，与接收等待列表中保存的序列号等唯一性信息比较，区分这些响应的归属，通过响应消息封装包的封装将响应信息转发给请求者客户端，接收到的其他信息则按照协议做相应处理。

1.2 数据处理服务模块

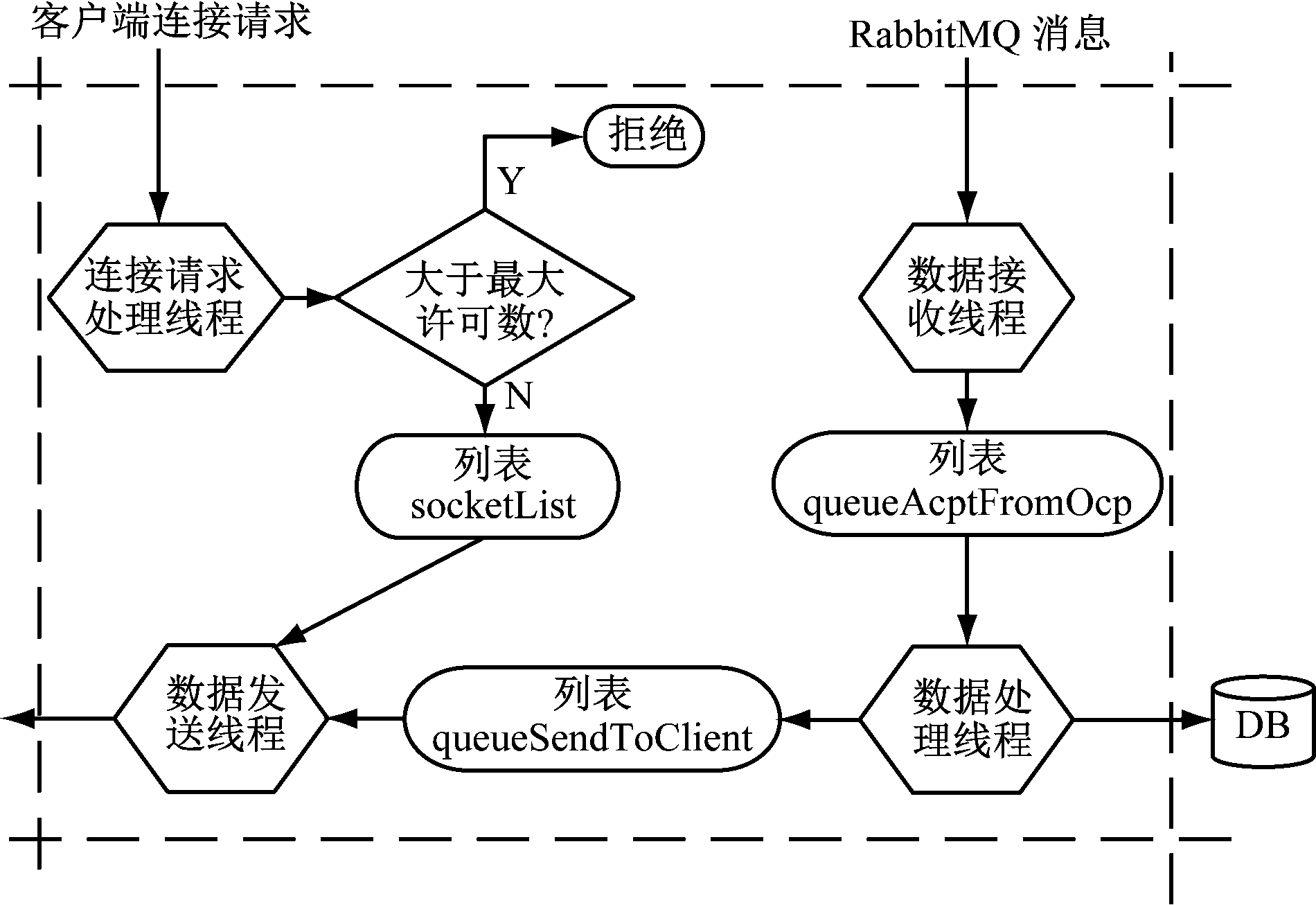

数据处理服务模块InterForVLC初始化运行时，首先创建连接请求处理线程、数据接收线程、数据处理线程和数据发送线程4个线程，分别用于接收客户端连接请求、接收RabbitMQ数据消息、处理消息和发送消息至客户端。各线程相互独立，同时通过队列进行消息传递，完成对消息的接收、处理和发送。其工作原理如图3所示。

图3 数据处理服务模块工作原理
Fig.3 Working principle of data processing service module

(1) 连接请求处理线程：通过循环执行ServerSocket.accept()等待客户端连接请求，当服务端收到客户端的请求时，首先通过服务器中的注册文件判断已连接客户端数量是否超过服务器允许的最大数量，从而确定是否接收此次连接请求，被允许的连接请求将创建一个新的套接字建立连接，同时将套接字信息存入连接信息列表socketList。

(2) 数据接收线程：作为RabbitMQ消费者(Consumer)端，线程首先通过IP地址、端口号等信息连接至消息队列服务器，新建连接的同时建立一个队列queue，这样就可以收到消息生产者(Producer)通过交换机Exchange广播至队列的消息，接收到的消息存入待处理队列queueAcptFromOcp。

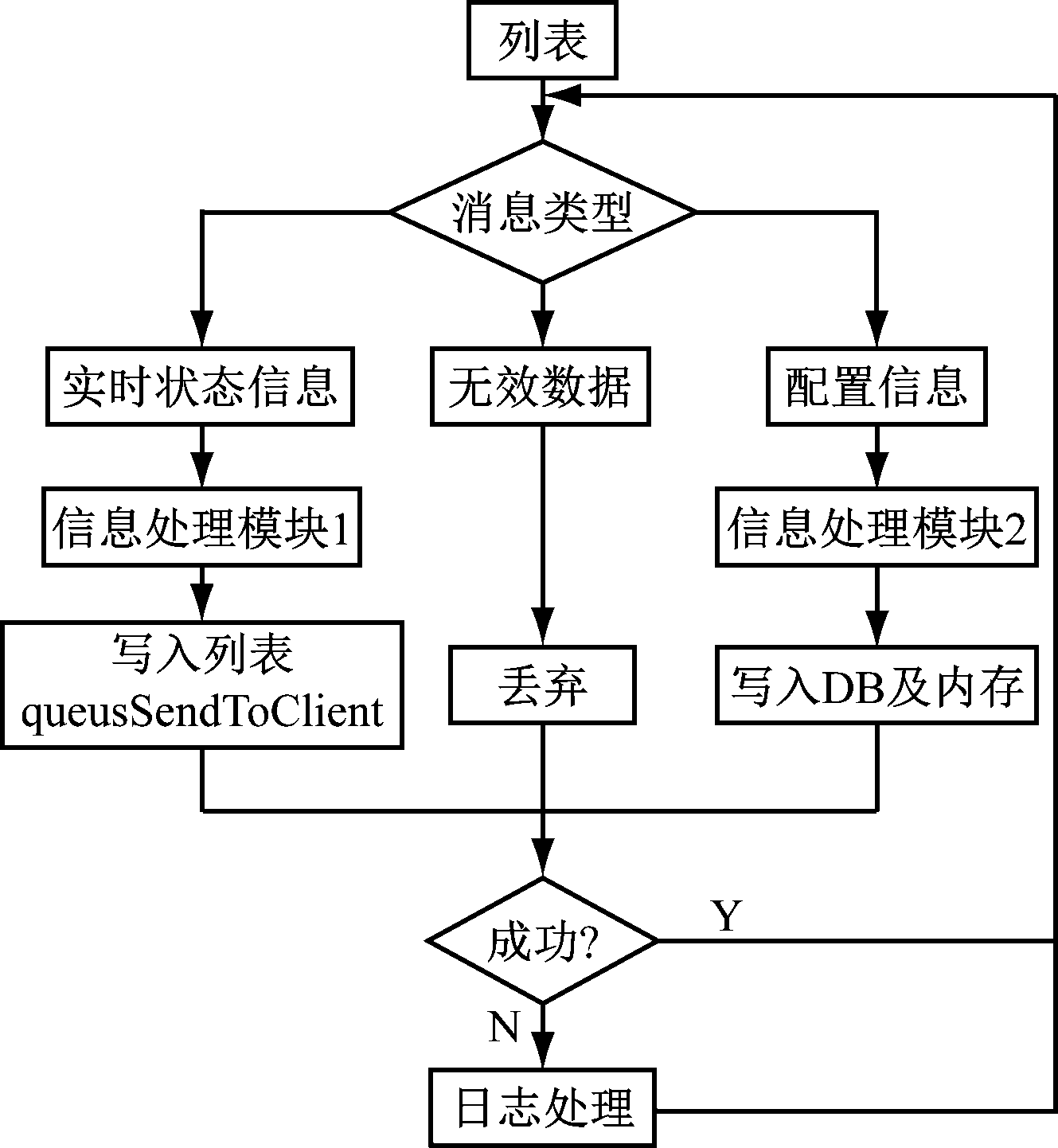

(3) 数据处理线程：工作流程如图4所示。待处理队列queueAcptFromOcp中消息主要有2类：终端配置信息和终端实时状态信息。终端配置信息主要包含终端所属调度主机、标识ID、终端号码等，服务端将经过处理后的配置信息存储至数据库，同时更新内存哈希表；终端实时状态信息主要包含终端所属调度主机、标识ID、终端号码、电话状态ID、对端标识ID、对端号码等，当终端状态为呼入振铃(被叫)或者呼出听铃(主叫)时，表明终端已经发起呼叫，需要打开对端视频，此时从数据库中找到该终端所对应的对端号码绑定的视频信息，按照协议将整合信息放到待发送队列queueSendToClient。同理，当电话状态为正在释放(主叫和被叫)时，添加信息至待发送队列。同时，接收到的无效数据则直接丢弃。处理失败的操作要及时存入日志处理模块,对错误地点、错误原因进行日志记录，以便日后的软件维护。

(4) 数据发送线程：从待发送队列queueSendToClient队首取出一条信息，循环发送至socketList中的各客户端，各客户端接收到消息

图4 数据处理线程工作流程
Fig.4 Work flow of data processing thread

以后，根据本地所绑定的终端号码信息，判断消息是否有效，客户端响应有效消息，控制视频的打开或关闭。

1.3 视频播放客户端

基于C/S架构完成的视频播放客户端主要是接收服务端发来的指令，分析指令的合法性，对有效指令进行处理，实现对视频终端的打开或关闭。客户端与服务端之间通过可靠的TCP通信协议进行指令交互，保证指令及时传达。指令内容采用格式化的字符串形式，所有字符串采用UTF-8编码。一条合法的指令信息格式如下：

cmd:video-start|video-stop

seq:4321

class:vlc|zsyh|hk

chan:"192.168.1.13,8000,admin,12345,1"

style:"x=100,y=100,w=400,h=300"

指令包含多行，空行表示指令结束；每行代表一个信息字段，由“NAME:VALUE”形式的字符串组成，一个报文中除结束符(空行)在最后外，其余各信息字段可以乱序。其中，cmd：指令的类型，指示客户端打开或者关闭视频；seq：指令唯一序号ID，ID相同表示对同一条指令的二次发送或者响应；class：视频类型；chan：视频访问描述信息字符串；style：视频信息显示窗口的屏幕位置和大小(其中x,y表示窗口起始坐标，w,h表示窗口大小)。

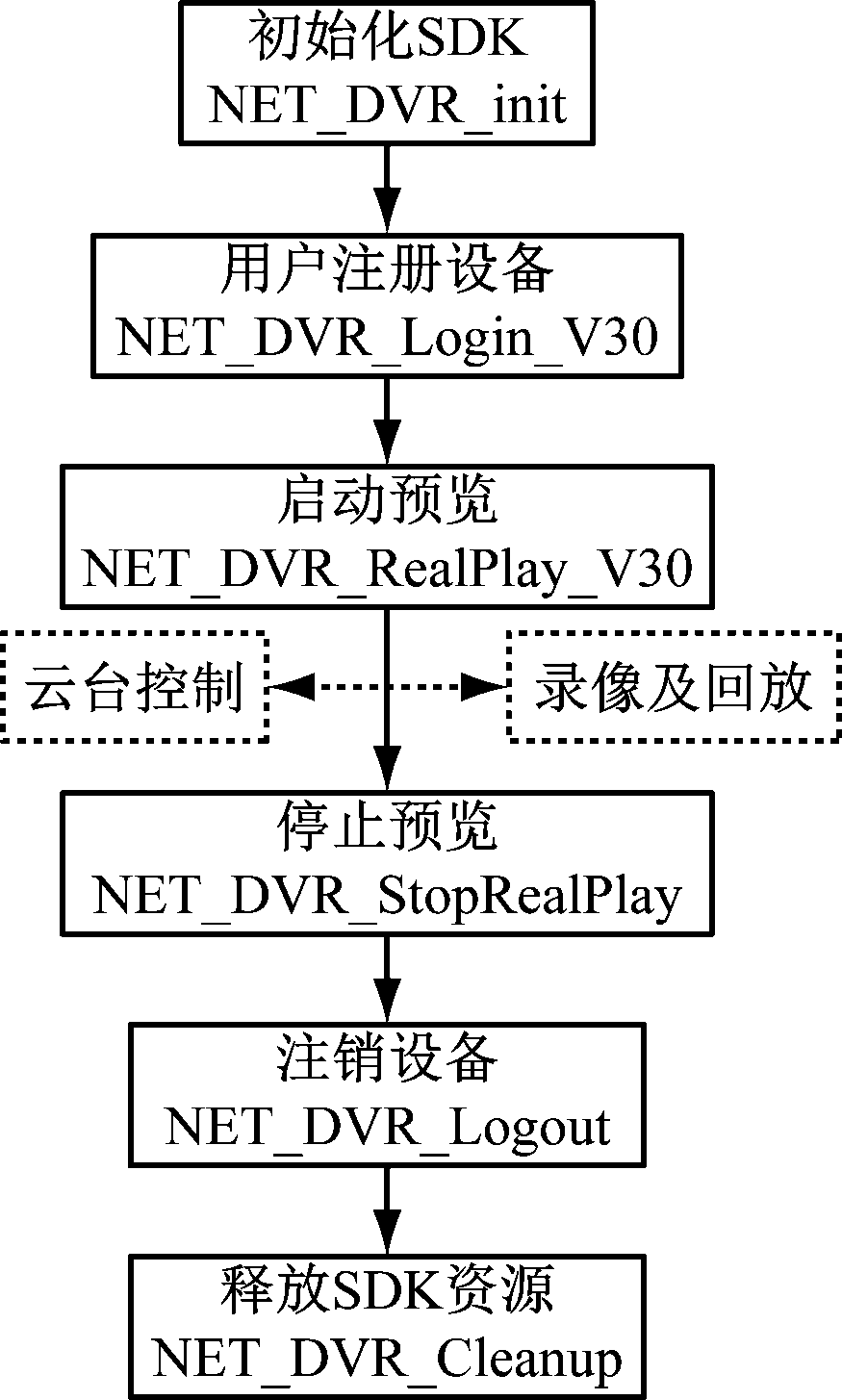

客户端主要利用视频摄像头厂家提供的SDK(Software Development Kit)进行二次开发来实现图像的远程访问[7]，这里以海康威视视频为例做简要说明，其主要流程如图5所示。调用SDK实现实时视频预览、录像回放、云台控制等功能，实现每个功能时初始化SDK、用户注册设备、注销设备和释放SDK资源是必不可少的。初始化SDK是指对整个网络SDK系统进行初始化，完成内存预分配等操作。用户注册设备实现用户的注册功能，注册成功后，返回的用户ID作为其他功能操作的唯一标识。注销设备和释放SDK资源是指在功能调用结束或者调用失败后完成内存分配资源的回收。

图5 视频预览调用主要流程
Fig.5 Main flow of video preview calling

1.4 Web配置管理平台

Web配置管理平台主要用来配置和管理音视频关联关系。平台基于Spring MVC框架完成，可实现用户界面和业务逻辑分离，灵活的依赖注入降低了应用模块之间的耦合度，各模块既相互独立，又协同合作，同时框架应用可跨各种平台进行部署，具有可扩展性、可复用性、可维护性、灵活性高的优点。选择存储速度快、体积小的MySQL作为数据存储工具。MySQL具有开源、多语言支持、可跨平台使用、可移植性高等优点。

平台前端界面基于ExtJS框架开发，服务端AM部署在Linux系统中，采用Java语言与MySQL数据库进行数据交互，前后端使用JSON进行数据交互。JSON是一种轻量级的数据交换格式，可在多种语言之间进行数据交换，相比于传统交换模式XML，JSON易于阅读和编码，且是JavaScript规范的子集，能被支持JavaScript的浏览器所解析。目前网络上通用的数据交换格式XML在实际应用上存在不少缺陷[8]，JSON的数据传输效率明显优于其他数据传输格式[9]。

2 软件实现的关键技术

2.1 稳定可靠的消息传递机制

由于联动软件涉及多个服务模块，各服务模块之间协同合作，为降低模块之间的耦合性，必须寻找一种比较安全可靠、高效快速的消息传递机制。

消息队列是一种应用程序对应用程序的通信方法。应用程序通过读写出入队列的消息(针对应用程序的数据)进行通信。消息传递指的是程序之间通过在消息中发送数据进行通信，而不是通过直接调用彼此来通信。排队指的是应用程序通过队列进行通信，队列的使用避免了接收和发送应用程序需同时执行的要求。

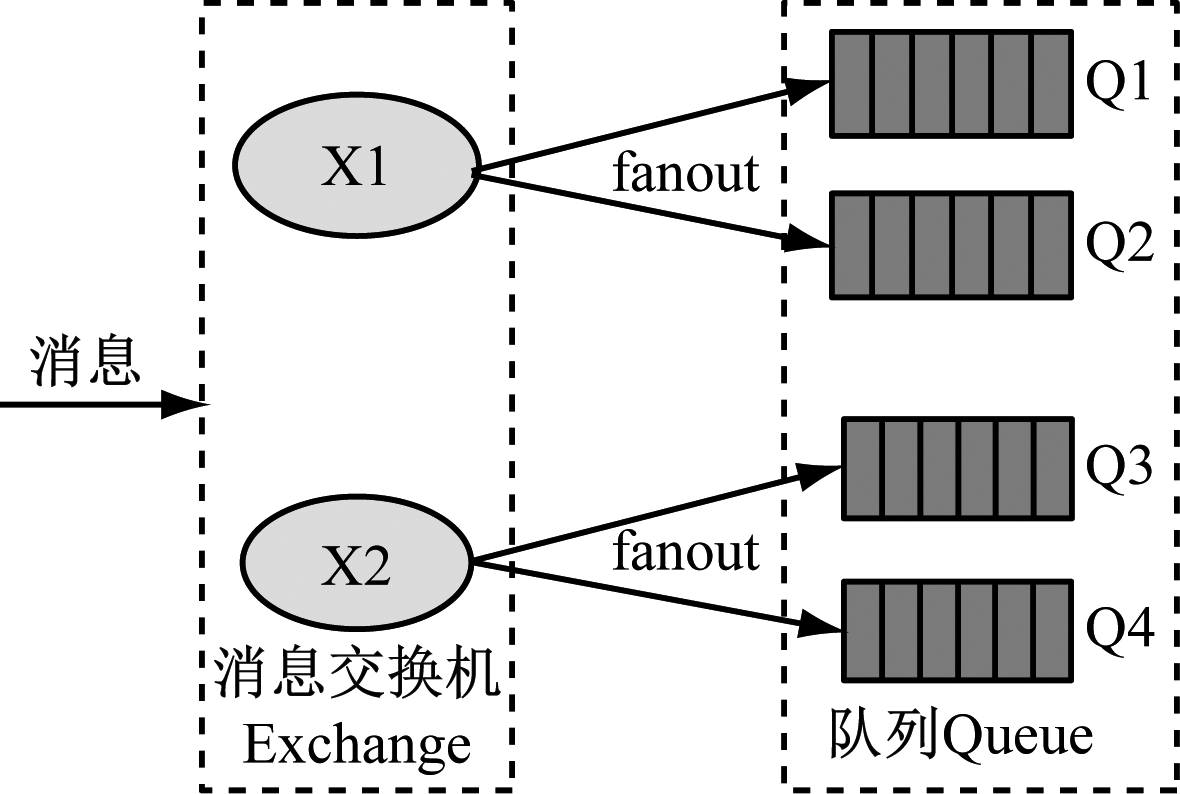

高级消息队列协议(Advanced Message Queuing Protocol，AMQP)是应用层协议的一个开放标准，为面向消息的中间件设计。RabbitMQ由一个AMQP的开源实现。常见的消息交换机(Exchange)有3种类型[10-11],即direct，topic，fanout，本文选用fanout类型进行生产者(Producer)端和消费者(Consumer)端的消息传递。fanout就是广播模式，也称之为发布/订阅(Publish/Subscribe)模式，可将同一个消息提供到与之绑定的多个消费者队列中。fanout Exchange工作模型如图6所示。

图6 fanout Exchange工作模型
Fig.6 Working model of fanout Exchange

(1) 生产者端：并不会直接发送消息到消费者队列，而是发送到消息交换机Exchange中。消息交换机从生产者端接收消息，通过设置交换机类型可以规定如何处理这些消息。

(2) 消费者端：当需要接收新的消息时，将消费者连接到消息队列服务器上，消费者对旧的消息并不感兴趣，因此，新建连接的同时需要一个新的队列。如果在声明队列的时候不指定名字，RabbitMQ会随机选择一个名字，这样通过新的队列就可以接收到以后生产者广播来的消息，当消费者端关闭连接时，队列也会随之删除。

2.2 OCP协议

OCP协议描述了ocp中间件与调度主机之间的通信协议，是TCP/IP应用层协议，传输层采用TCP协议，业务协议端口为4，中间件协议端口随机绑定，生命周期内保持不变。OCP协议的消息格式中的消息字段都是网络序的，负责中间件的登录/注销、用户状态的预约、用户状态变更通知等。消息格式如图7所示。其中消息长度是指包含消息头和消息体的总长度；事务标识始终在当前中间件与调度主机形成的连接关系中保持唯一；命令字指示消息类型。

图7 OCP协议消息格式
Fig.7 Message format of OCP protocol

ocp中间件与调度主机进行数据交互时，先进行登录(0x00000001)，调度主机回复登录成功时，表示TCP连接已经开启，回复命令中的expire表示TCP连接生命周期，连接超时或中断均需重新建立新的连接，当中间件发送注销命令(0x00000006)时，调度主机将取消所有预约信息。ocp中间件登录成功后，首先向调度主机周期性发送配置数据查询命令(0x00000058)，调度主机响应配置数据查询命令，将已配置的用户数据回传中间件，保证配置的用户信息的准确性；其次发送用户状态预约命令(0x00000007)，调度主机收到预约命令后，将预约用户实时状态回传给中间件，同时当预约用户状态变化时，中间件将收到调度主机发来的带有user status的用户状态变更消息。

2.3 多线程应用技术

作为服务端的ocp中间件与客户端存在一对多的关系，大量的并发数据处理、高实时性的数据传递等都要求软件开发要选择先进、成熟、具有强大应用数据处理能力的技术。相比于进程，运行于一个进程中的多个线程使用相同的地址空间，共享大部分数据，启动一个线程所花费的空间远小于启动一个进程，而且彼此间切换所需要的时间也更少，是一种花销小、切换快、更“节俭”的多任务操作方式。

Java中有2种实现多线程的方式：直接继承Thread类或者实现Runnable接口。比较而言，选择Runnable接口具有以下优点:① 适合用多个相同代码的线程处理同一资源(如队列)，可实现代码、数据的有效分离。② 避免了Java的单继承性带来的局限，实现了代码优化。③ 代码可被多个线程共享，与数据是独立的，有利于程序的健壮性。

2.4 其他技术

一个良好的应用软件除了具备用户所需要的功能外，还应该能具备预见并处理可能发生的各种异常的功能。TCP客户端和服务端已经正常建立连接之后，其中一方异常关闭，如何保证两边的数据传输不受影响；消息队列中，生产者和消费者如何保证在不影响其他模块正常工作的前提下与服务端断开之后的重连；系统捕捉到的异常信息如何处理等诸多问题都是在软件设计时需要考虑的，如果不能处理好这些细节，在运行时发生错误则可能导致系统非正常结束，造成严重的后果。

3 测试验证

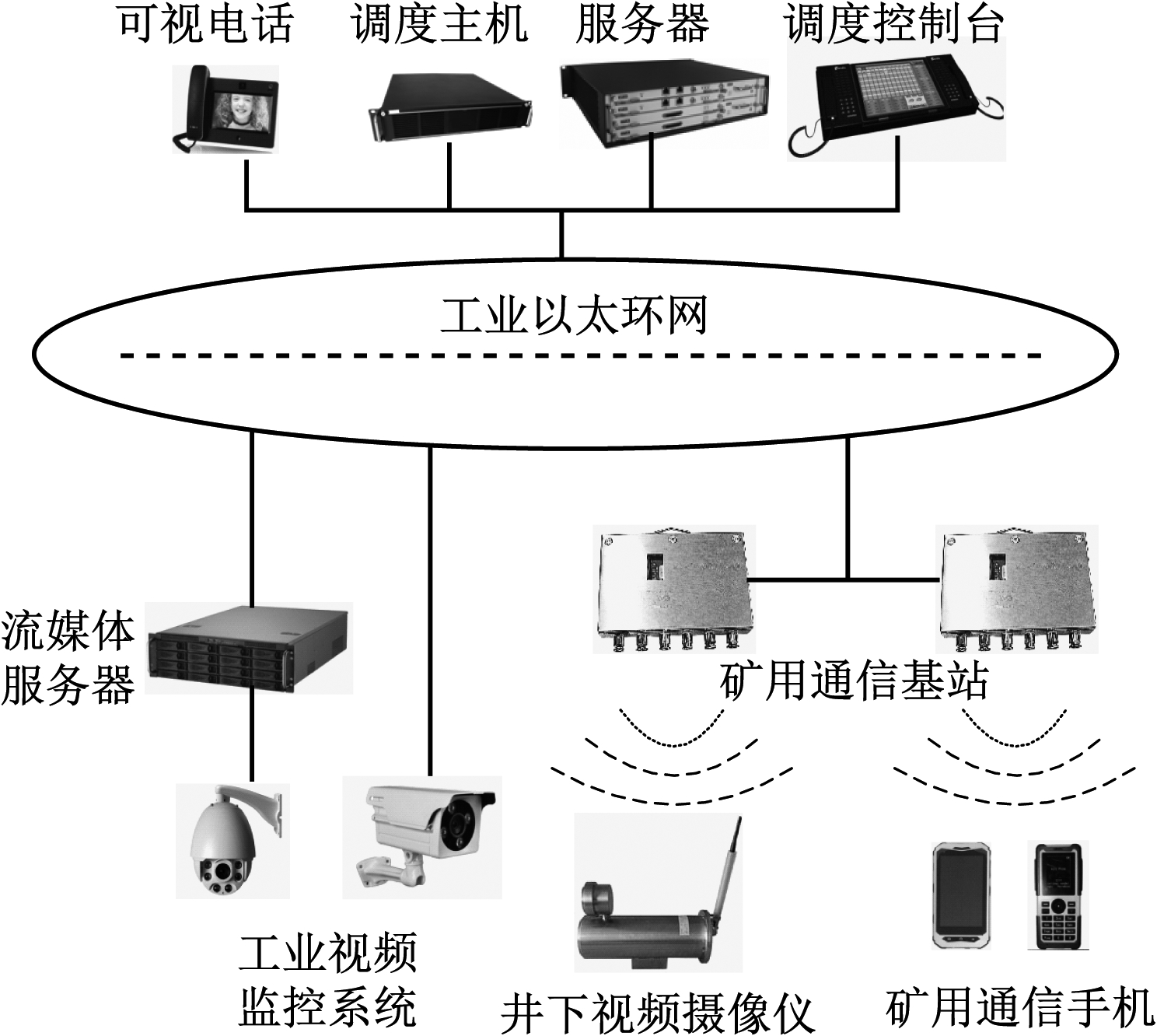

为了验证矿用音视频联动软件的安装便捷性、使用可行性、稳定性，搭建了测试环境,其网络拓扑结构如图8所示。

图8 测试环境网络拓扑结构
Fig.8 Network topology structure of testing environment

井下视频摄像仪通过矿用通信基站接入以太环网，工业视频监控系统中摄像机通过有线方式接入环网，矿用移动手机终端通过无线方式注册到调度主机中，其他可视电话、调度电话通过电话线接入通信系统。通过Web配置管理平台为每一部电话绑定一台摄像仪。测试结果显示：

(1) 音视频联动软件部署在Linux系统下，涉及的所有使用环境、软件通过脚本一键安装，不同应用场景通过简单修改配置文件即可实现音视频联动功能，安装简便。

(2) 通过Web配置管理平台，用户可以方便地对电话、视频信息进行管理，同时可对二者的对应关系进行配置。

(3) 对每个客户端绑定的调度电话，当该电话主叫或者被叫时，均可在屏幕上显示对端电话绑定的摄像仪信息，视频信息显示流畅，可在1 s内响应，满足用户的实时性要求。

(4) 人为进行服务器、客户端主机断线或重启以后，软件可自启动运行，功能正常，日志管理模块可正确、及时记录错误信息；服务器在长时间运行后，服务软件运行稳定。

4 结语

设计开发了一套适用于矿井融合调度通信系统的矿用音视频联动软件，解决了系统实际应用中存在的音频通信和视频通信缺乏有效联动的问题。测试结果表明，该软件能够满足音视频联动通话的需求，安装简便、功能完善、运行稳定。
