0 引言

煤矿巷道、地铁隧道等复杂地下环境中的精确定位系统是实现人员安全和灾时施救的重要技术基础，也是未来实现机器协同作业、高效无人智能生产的关键技术支撑[1-4]。基于飞行时间(Time of Flight，TOF)的精确定位技术因具有精度高、部署方便[5]、定位精度不受信号发送功率、接收灵敏度和信号传输衰减影响[6]的特点被广泛应用于各类地下巷道精确定位系统中。考虑到精确定位的性能与部署成本，现有的煤矿巷道精确定位系统通常采用如图1所示的单定位基站双背向天线的部署方式，即定位基站中包含2个定位模块，每个定位模块连接1根定向天线，每根天线覆盖定位基站的一边，这种布置无需基站交叉覆盖就可实现巷道定位，具有简洁高效、方便部署的优势。但是该定位系统架构需要解决由于在矿井巷道中标签间相互遮挡、多径效应和非视距传播(Non-Line-of-Sight，NLOS)干扰等造成标签测量定位稳定性不高的问题。TOF定位算法通过测量图1中标签与天线A和天线B的距离差来判断方向，在非视距及运动过程中这种方向判断方法会存在误判，同时，TOF测距值会受到多径效应等干扰，使得测算位置的误差与波动较大。现有RSS(Received Signal Strength，接收信号强度)定位算法大多只考虑了静态场景，而没有考虑结合标签运动信息对定位进行优化，在巷道定位中标签方位判断不准确。而TOF定位算法与RSS联合定位，虽然在方向判断的准确率上较单TOF定位算法有所提高，但对于标签在非视距运动场景下的判断仍不够准确，定位轨迹不够平滑。基于标签历史轨迹的多项式插值方法(Polynomial Interpolation Method, PIM)可以很好地平滑标签运动轨迹，同时能够预测标签下一时刻的位置坐标。鉴此，本文提出了一种基于TOF、RSS及PIM的煤矿巷道多源数据融合定位算法，该算法首先使用TOF测距获得标签与定位基站的距离，并计算RSS信息，然后结合历史数据使用PIM预测当前位置，最后将TOF测距值、RSS以及预测位置进行融合，以提高定位稳定性及准确判断标签所在定位基站的方向。 通过基于超宽带(Ultra Wide Band，UWB)与2.4 G啁啾扩频(Chirp Spread Spectrum，CSS)测距实验验证了该算法的可行性和有效性。

1 融合数据获取

煤矿巷道多源数据融合定位算法是将TOF测距及RSS测量值等静态位置测量数据与标签运动过程的PIM预测值相融合，实现更精确、更稳定的标签位置计算，以准确判断标签相对基站的方向及提高定位精度与稳定性。

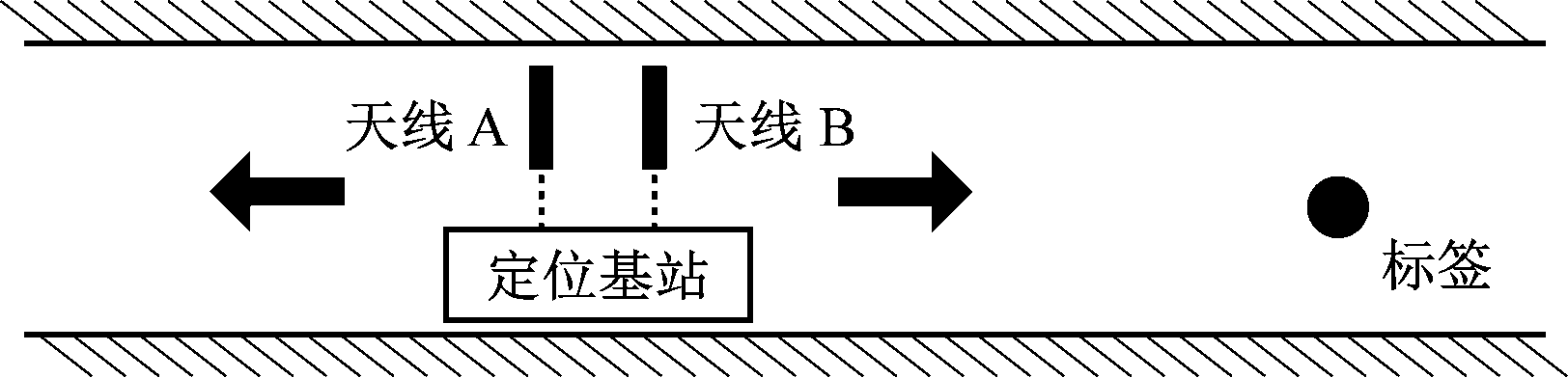

图1 巷道精确定位部署方式
Fig.1 Deployment way of roadway precision positioning

1.1 TOF测距方法

对称双向双边测距(Symmetrical-Double-Sided Two-Way-Range，SDS-TWR)[8-9]方法通过2次消息交互消除定位基站与标签之间的频偏，具有测距精度高、距离计算简单等特点，在基于UWB及基于窄带CSS的TOF井下精确定位系统中都有着广泛的应用。对称双向双边测距过程如图2所示。

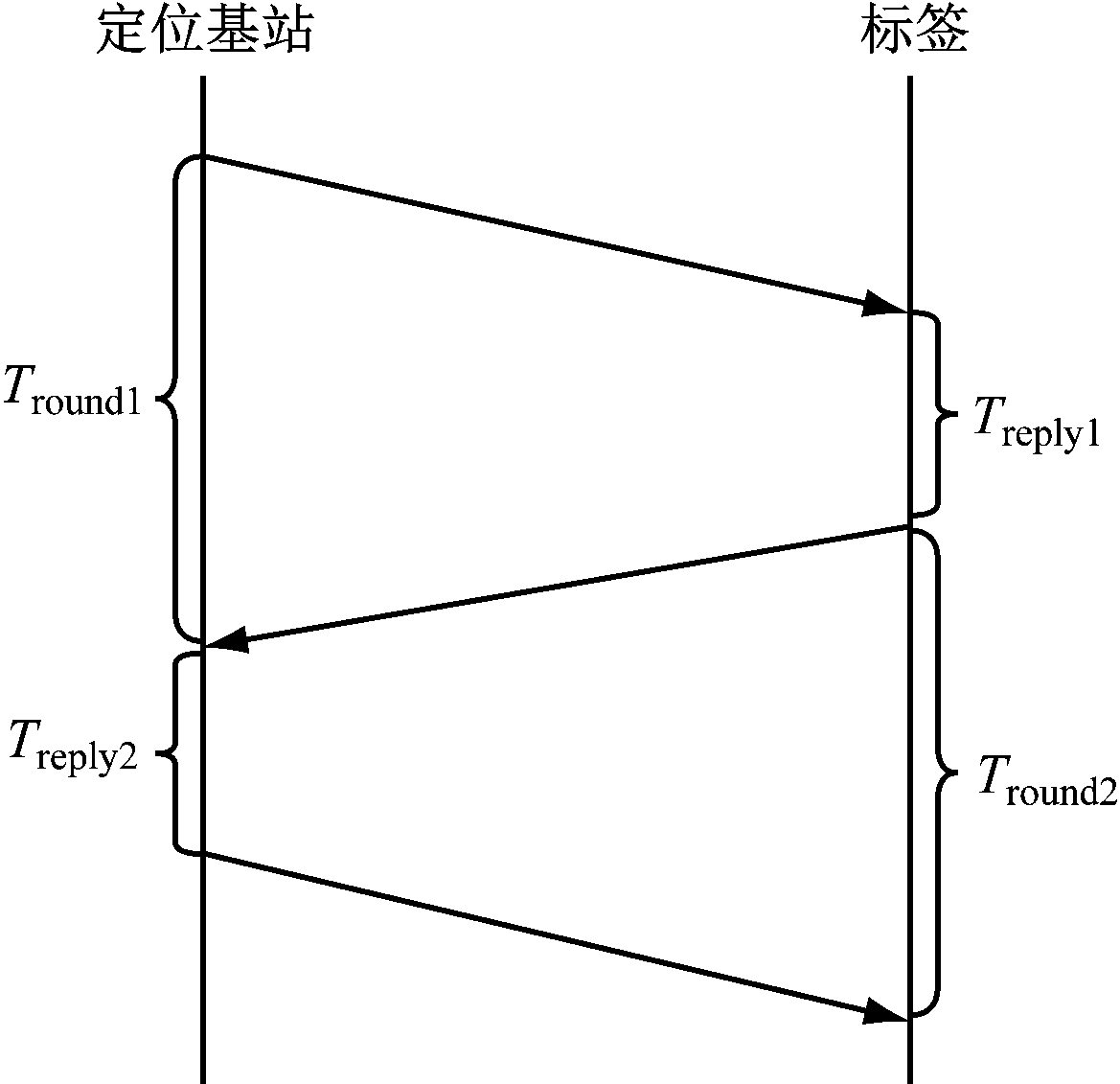

图2 对称双向双边测距过程
Fig.2 Symmetrical-double-sided two-way-range process

Tround1与Tround2分别为定位基站与标签发送测距信号到接收到应答信号的时间，Treply1与Treply2分别为标签与定位基站从接收到测距信号到回复应答信号的时间，则定位基站与标签间的测量距离dMA为[9]

(1)

式中c0为光在真空中的传播速度。

TOF测距过程与信号强度无关，因此，当标签靠近定位基站时不能区别自身位置。如图1所示，在标签靠近定位基站时可同时与定位基站的天线A与天线B进行TOF测距，标签很难根据TOF的测距结果判断自身处于天线A或天线B的覆盖范围，这就需要使用RSS进行辅助判断。

1.2 RSS计算

在信号传输过程中，移动节点接收到的信号强度会随着距离的变化而变化[10]。采用Log-normal Shadowing模型时[11]，传输损耗与节点间距离的关系为

(2)

式中：Pr(d)为固定节点接收到的信号强度，d为固定节点到移动节点的距离；Pr(d0)为移动节点在参考距离为d0时所接收到的信号强度；α为取决于环境类型的路径损失指数。

在实际使用中，定位芯片常常不能直接给出RSS值，需要通过计算得到。如使用UWB定位芯片时，RSS值(dB·m)为

(3)

式中：C为信道脉冲响应功率，可由芯片寄存器直接给出；N为导频累积计数，也可由芯片寄存器直接给出；A为与脉冲重复频率(Pulse Repetition Frequency，PRF)有关的常数，当PRF为16 MHz时，A=113.77，当PRF为64 MHz时，A=121.74。

在使用基于CSS的2.4 G窄带定位芯片时[12-14]，RSS值也不能直接给出，但芯片在接收到信号后给出了自动增益控制(Auto Gain Control，AGC)值，RSS值可以由AGC值间接推导得出。RSS值(dB·m)表达式为

RSS=gbase-2lg(AGC)

(4)

式中gbase为变换常数，可通过实验测试得到。

1.3 多项式插值方法

人员或移动设备的运动轨迹通常是连续、平滑的，可以通过多项式函数曲线来拟合。使用基于多项式插值预测的方法可以在有效提高轨迹平滑度的前提下减小平滑带来的定位延时，在实际使用中可以通过融合定位及插值预测结果的方法来提高运动轨迹的稳定性。插值预测[15]的基本思想：① 记录标签运动过程中若干历史位置信息，并以时间为横坐标，位置为纵坐标，使用最小二乘法进行多项式曲线拟合，得到多项式方程。② 将当前时刻代入多项式方程得到当前的预测位置坐标。为了兼顾计算效率与轨迹平滑度，使用二次多项式曲线进行插值预测。

设待拟合的二次多项式为f(t)=at2+bt+c，其中f(t)为位置坐标，t为时间；a,b,c分别表示二次多项式的二次项系数、一次项系数及常数项。选取标签运动过程中当前时刻之前5个点(t0,p0)、(t1,p1)、(t2,p2)、(t3,p3)、(t4,p4)为曲线拟合数据，其中ti与pi分别为第i次计算得到的时间与位置，其矩阵形式为

P=TX

(5)

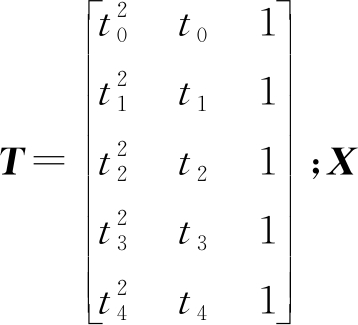

式中：P为预测位置，为预测时间，为待求多项式系数，

通过最小二乘法可以求得多项式系数X=TTP。求得二次多项式后代入当前时刻t′，则可求得预测插值位置p=at′2+bt′+c。

2 数据融合过程

数据融合步骤：首先利用正向天线信号较背向天线信号强的特点，对位置的二次插值曲线预测值与实际测量值进行比较，并对标签所处基站的方位进行判断，然后将上一步求得的标签位置与二次多项式预测值进行加权融合[16]，最后得到更平滑的标签运动轨迹。方向判断与轨迹平滑流程如图3所示。

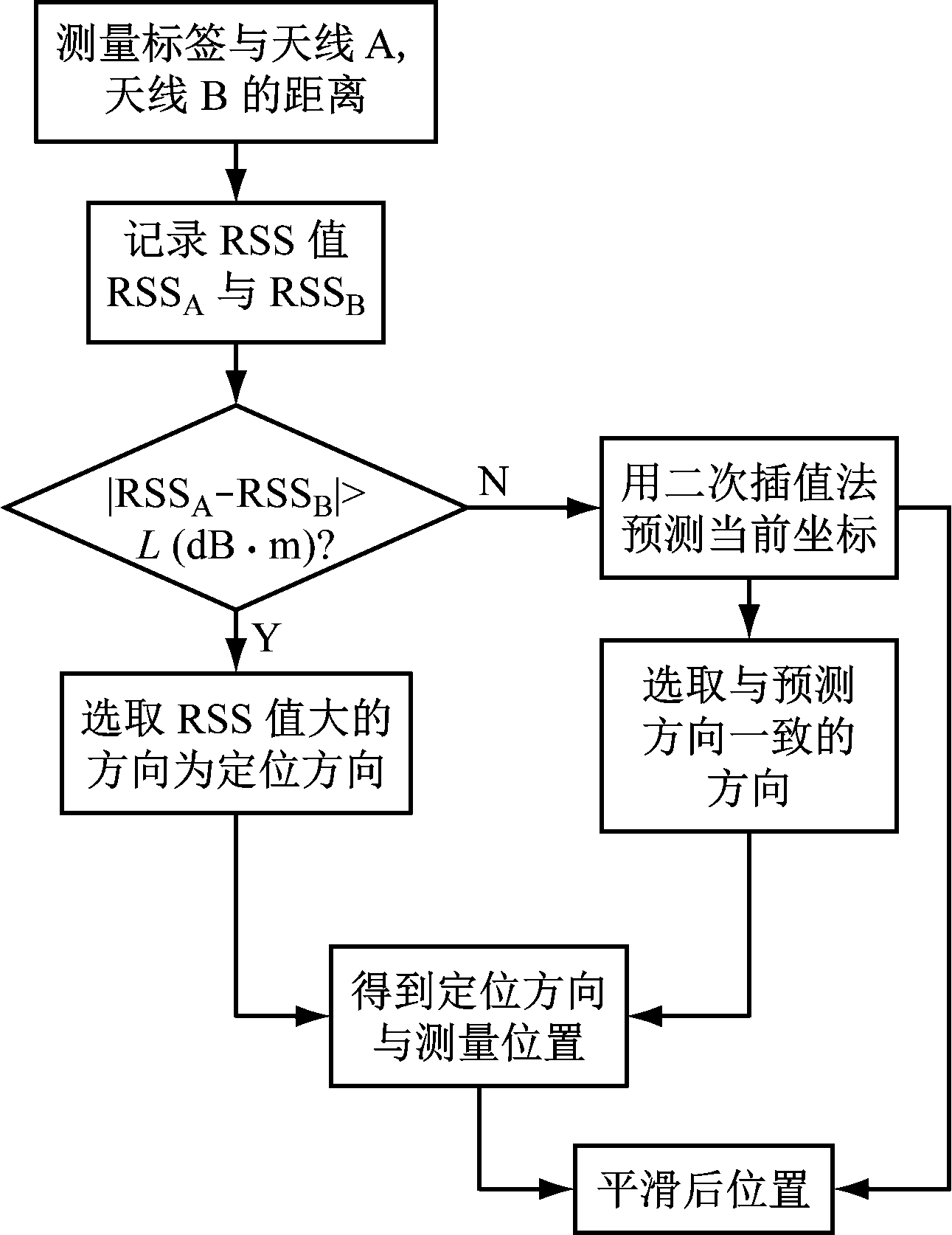

图3 方向判断与轨迹平滑流程
Fig.3 Flow of directional determination and trajectory smooth

在方向判断过程中，首先比较测距时天线2个方向的RSS值，当RSS差值大于正反天线接收到的信号差值L(dB·m)时，选择RSS值大的方向为定位方向；RSS差值小于L时，定位方向与二次插值曲线的预测值保持一致。当2根天线测距的RSS值之差L越大时，RSS在方向判断上的正确率越高，但在离定位基站近时RSS判断将失效；反之若L取值过小，则会使标签在靠近定位基站时定位方向因受到干扰而抖动。同时L的选取还与天线正反方向的隔离度有关，当天线背瓣辐射较小时,L可适当减小，反之L应适当放大。

在位置平滑过程中，将修正定位方向后的距离测量值与二次插值曲线中的预测值加权相加。设ω1与ω2分别为测量与预测的加权值，ω1+ω2=1。ω1与ω2是调节标签运动轨迹平滑度的参数，ω1越大，定位实时性越好，但定位抖动可能越大，轨迹平滑度下降；反之ω2越大，定位抖动变小，轨迹平滑度较好，但标签位置发生突变时，位置更新可能会有延时。当使用精度较高的UWB定位系统，且定位环境较好时，原始定位结果的抖动较小，ω1可选取较大值以提高实时性；当定位精度较低或定位环境较差，如存在NLOS时，ω2可选取较大值，以提高定位稳定性及轨迹平滑度。

3 实验测试

采用UWB与CSS这2种常用技术进行实验来验证煤矿巷道多源数据融合定位算法的可行性和有效性。定位基站的部署如图1所示，设定位基站所在位置为坐标原点，天线A的覆盖方向为正方向，天线B的覆盖方向为负方向。标签在NLOS条件下的巷道内按指定路线每2 s运动一次，同时标签也每隔2 s与定位基站进行一次定位测量，连续采集200个数据点进行分析。

使用UWB定位技术时，射频中心频率为3.9 GHz，PRF为64 MHz，定位基站和标签都使用精度为1×10-6的TCXOS作为时钟源，RSS计算公式见式(3)。优化参数选取如下：L=2.3 dB·m，ω1=0.6，ω2=0.4。UWB测距定位误差如图4所示。

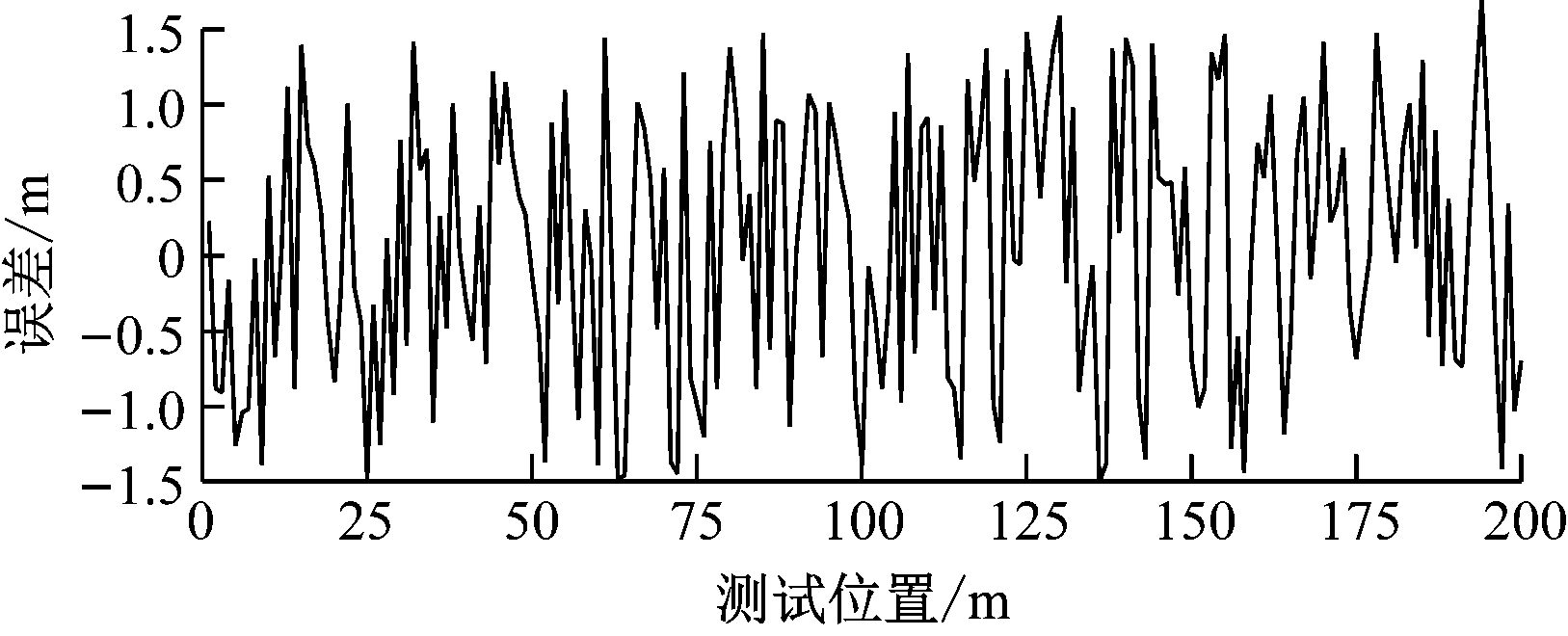

(a) UWB测距定位时单独使用TOF算法的误差

(b) UWB测距定位时使用TOF+RSS+PIM算法的误差

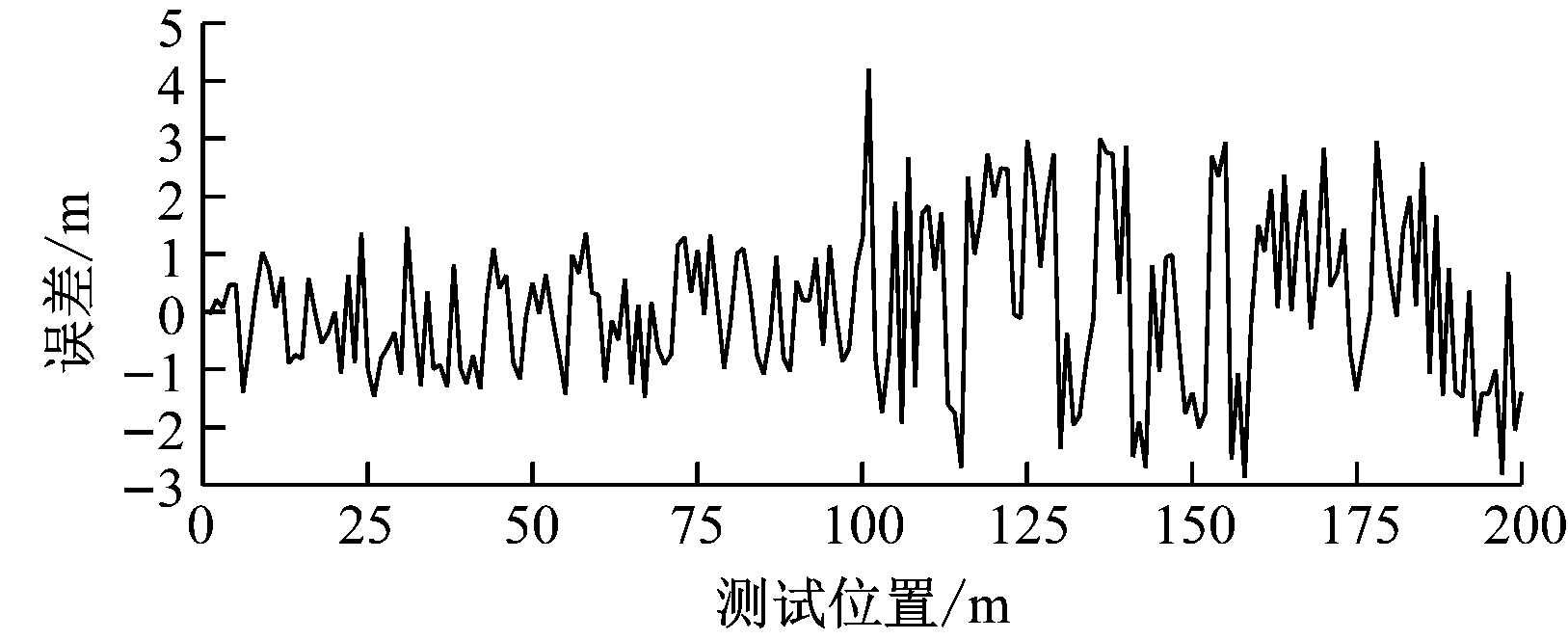

图4 UWB测距定位误差
Fig.4 Positioning error using UWB ranging

使用CSS定位技术时，射频中心频率为2.4 GHz，RSS计算公式见式(4)。优化参数选取如下：L=2 dB·m，ω1=0.4，ω2=0.6。CSS测距定位误差如图5所示。

从图4、图5可看出，UWB的定位精度总体比CSS要高，但是100 m以外,非视距干扰更为明显。本文融合(TOF+RSS+PIM)算法将UWB的定位误差区间压缩到原来的35%，将CSS的定位误差区间压缩到原来的48%。

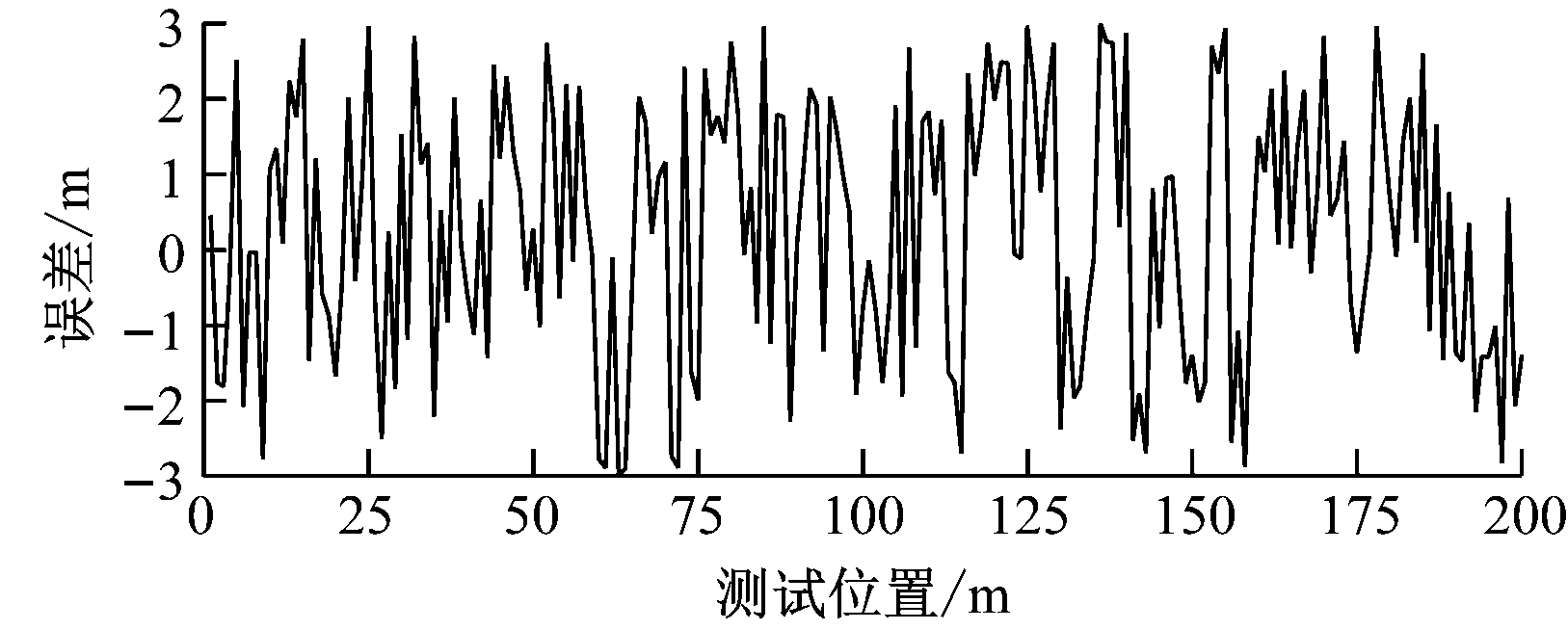

(a) CSS测距定位时单独使用TOF算法的误差

(b) CSS测距定位时使用TOF+RSS+PIM算法的误差

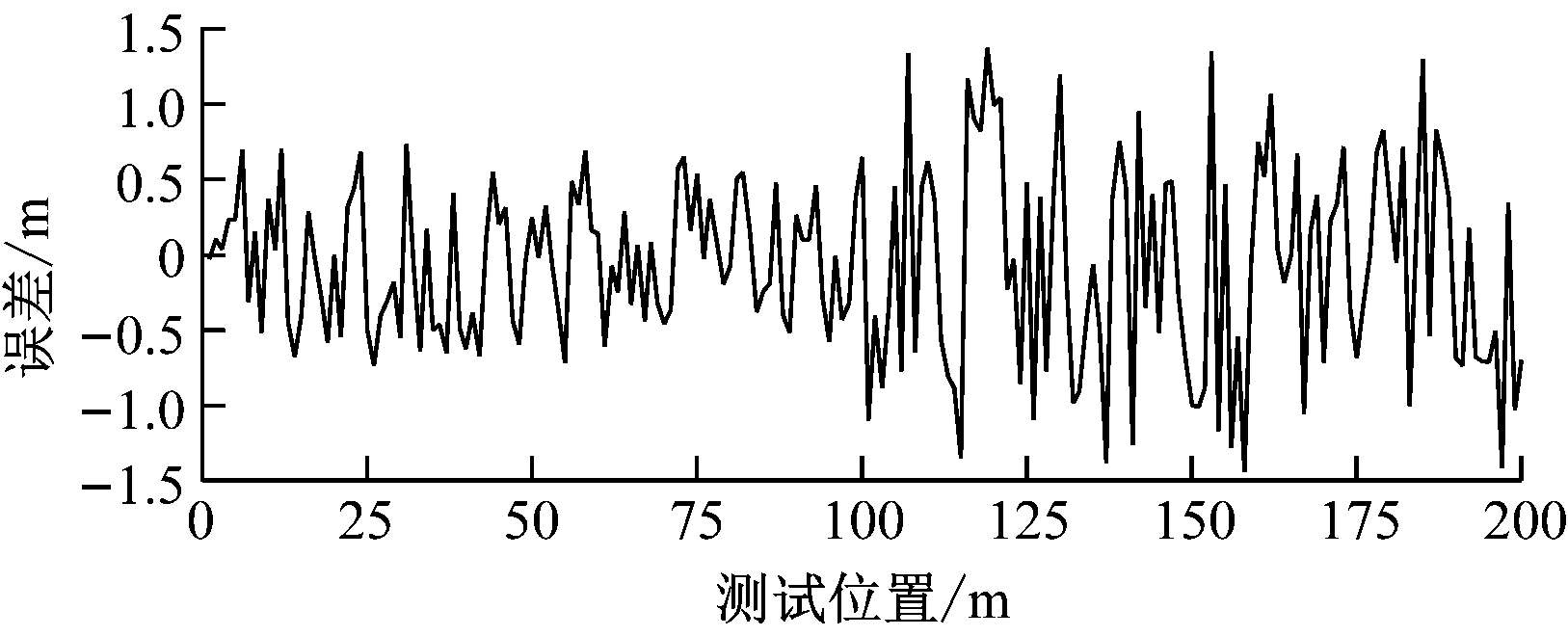

图5 CSS测距定位误差
Fig.5 Positioning error using CSS ranging

使用不同算法验证方向判断的正确率，统计结果见表1。

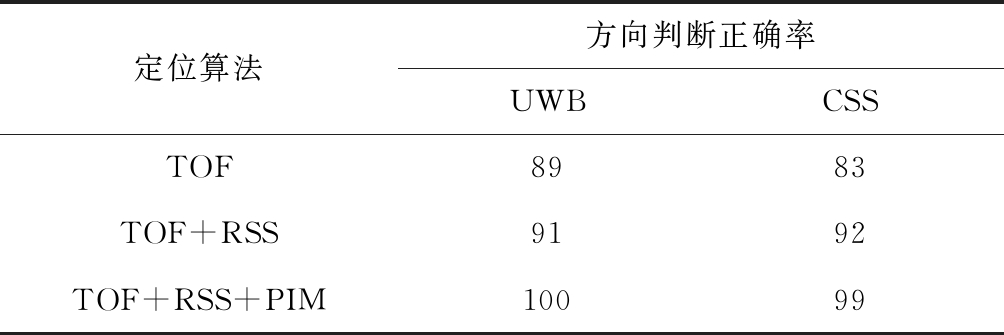

表1 方向判断正确率统计结果
Table 1 Statistical result of direction adjustment correctness %

定位算法方向判断正确率UWBCSSTOF8983TOF+RSS9192TOF+RSS+PIM10099

从表1可看出，使用本文所述TOF、RSS与PIM融合算法，在UWB与CSS的定位过程中，方向判断准确率高于99%，较其他方向判断算法精度有较大提高。

在使用CSS与UWB技术测试时，分别统计TOF算法与使用本文所述多数据融合定位算法所求得的测算位置与各参考测试位置的均方根误差(Root Mean Squared Error，RMSE)，见表2。

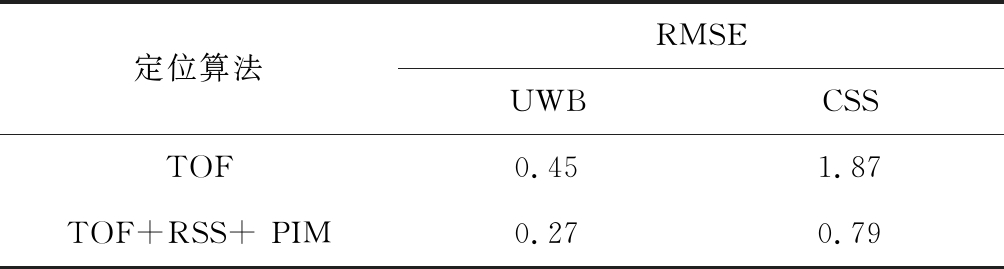

表2 定位误差统计结果
Table 2 Statistical result of positioning error m

定位算法RMSEUWBCSSTOF0.451.87TOF+RSS+ PIM0.270.79

从表2可看出，在使用UWB定位或CSS定位时，单独使用TOF算法时RMSE较大，即定位误差较大。使用本文算法后，RMSE有较大改进，优化了位置轨迹的稳定性及位置的精度，减小了定位轨迹的抖动。

4 结论

(1) 提出了一种基于TOF、RSS及PIM的煤矿巷道多源数据融合定位算法，基于UWB和CSS定位技术介绍了对称双向双边的TOF测距方法、RSS计算方法、PIM预测方法及通过不同权值将这三者进行融合的数据融合方法。

(2) 煤矿巷道多源数据融合定位算法通过融合TOF、RSS及PIM预测数据，提高了标签在巷道内定位轨迹的稳定性和定位精度。实验结果表明，该算法方向判断准确率达到了99%以上。

(3) 后续工作将着重对数据融合算法在平面和立体定位中的应用做进一步研究。
