0 引言
随着智能化、无人化矿山的建设，对矿山供电的安全性、稳定性、准确性和灵敏性等要求越来越高。矿用电缆的计划检修和故障维修方法存在很大的盲目性，已不能满足要求。因此，对井下电缆的运行状态进行实时监测，对电缆故障进行有效预警，成为智能矿山发展的重点研究内容之一[1-2]。
目前矿用电缆状态检修方法多是依赖单一实时运行参数，监测数据超出设置范围即认为出现故障，难以保证故障诊断的准确性[3-5]。工程应用较多的电缆在线监测方法主要有分布式光纤测温、护套电流监测、局部放电监测等。分布式光纤测温容易受到井下环境温度、湿度等影响[6-7]；护套电流监测能够小范围地实现故障快速定位，但需加强护套电流与故障类型之间的对应关系[8-9]；局部放电监测可以对电缆本体、接头、终端头等进行全方位监测并准确定位放电源，但电缆局部放电量和电缆剩余寿命之间的对应关系不能确定[10-11]。
多参数综合评估方法可以准确、高效地进行电缆状态检修和故障预测[12-14]。但大部分现有研究没有根据行业专家经验分析各参数对应运行状态的权重，未对采集的信息进行融合，相关系统缺少自主学习更新能力。因此，本文提出了一种基于信息融合的矿用电缆状态检修方法。利用在矿用电缆线路中分布的多种传感器来监测电缆运行参数，根据专家经验调整各参数的权重系数，引入模糊数学和D-S证据理论综合分析所有数据，充分融合各参数之间的冗余和互补信息，在实际运行中不断优化，得出较准确的状态检修和故障预测结果，提高电缆运行状态检修的准确性和可靠性。
1 矿用电缆状态检修流程

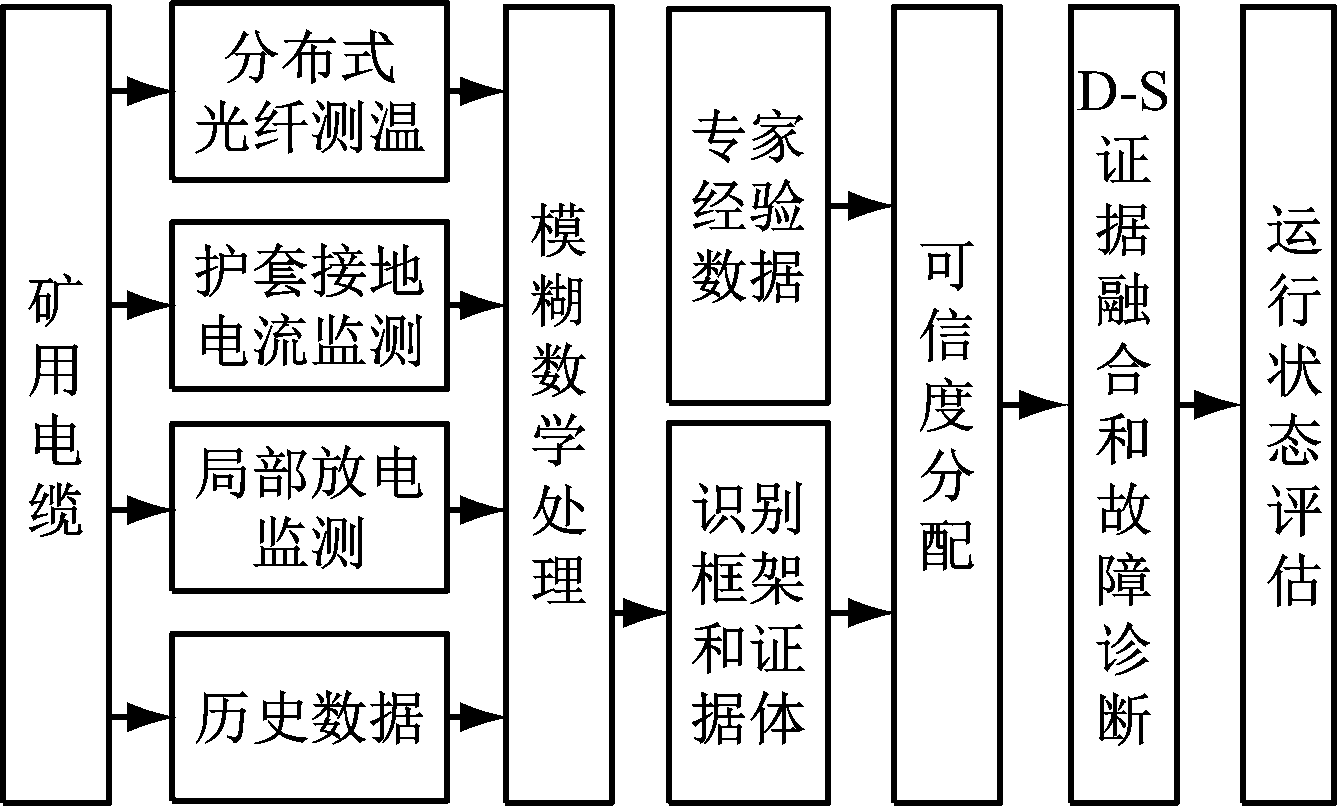

基于信息融合的矿用电缆状态检修流程如图1所示。实时运行参数监测主要包括分布式光纤测温、护套接地电流监测和局部放电监测3个部分。每个监测子系统都有多个分布式传感器，所有传感器通过物联网技术接入到一个网络内，实现多源数据传输与存储。数据处理部分引入模糊数学对电缆的多种在线监测信息进行初步融合诊断，融合结果作为D-S证据理论的识别框架和证据体；将初步融合结果、专家经验数据归一化到证据理论的可信度分配中，利用D-S证据理论进行多源信息融合和故障诊断，评估矿用电缆运行状态。
图1 矿用电缆状态检修流程
Fig.1 Status maintenance process of mine cable
分布式光纤测温可以单独设置每个测温点的报警值，支持差温、定温、平均温度等阈值报警方式。将测温光纤紧密缠绕在绝缘屏蔽层表面，利用电缆表面测温结果反推导体温度，可以监测到电缆沿线各点的实时温度状况。电缆护套接地电流可反映被测电缆的外绝缘状态，利用电流互感器测取电缆接地线电流信号。局部放电监测采用电磁耦合法，主要测量位置在电缆终端金属屏蔽层接地引线处。
2 基于模糊理论的参数信息融合
矿用电缆的故障性质与运行参数之间是一种模糊关系，存在大量的不确定性且易受环境影响。因此，引入模糊数学对被测设备的多种运行参数进行初步融合[15-16]。
电缆故障现象与故障类型之间不是绝对的隶属关系。假设被测电缆的故障现象有c种，表示为x1，x2，…，xc；可能出现的故障类型有d种，表示为y1，y2，…，yd；两者用向量表示为
X=(μx1，μx2，…,μxc)
(1)
Y=(μy1，μy2，…,μyd)
(2)
式中：μxi(i=1,2，…，c)表示被测电缆对故障现象xi的隶属度；μyj(j=1,2，…，d)表示被测电缆对故障类型yj的隶属度。
将故障现象xi对应故障类型yj的可能性记为rij，0≤rij≤1，则c个故障现象对应的d个故障类型的可能性组合可构成一个c×d的模糊变换矩阵R，模糊关系方程为
Y=XR
(3)
已知故障现象集X，利用模糊变换矩阵R，求出故障状态集Y，再根据故障诊断规则可判断出电缆故障类型。由于井下电缆工作环境特殊，需综合专家经验，确定模糊变换矩阵的初始值，并在实际运行中不断优化，直到电缆故障现象与故障类型相对完全符合为止[17]。
3 基于D-S证据理论的决策融合
仅利用模糊诊断规则进行独立的状态分析有可能出现模糊诊断结果，因此，需进一步改进数据融合方法。D-S证据理论可以综合考虑多源不确定信息，对不确定性问题的描述更符合人们的思维习惯，能把多个单一的融合结果合成新的证据体，在一定决策与诊断规则下判断出设备故障类型[18]。
3.1 识别框架与证据体
将证据理论应用在矿用电缆运行状态识别中，其识别框架为参数信息对应的所有可能的运行状态的集合，即利用模糊数据进行初步融合后的故障模式集合，表示为Θ={A1,A2,…,Ad}，A1，A2，…，Ad为互斥子集。将被测电缆的分布式光纤测温数据、护套接地电流、局部放电信息初步融合结果作为识别框架的证据体。
3.2 基本信度分配
被测设备的状态检修决策既要考虑初步融合结果对决策目标的客观影响，还要将行业专家的经验值映射到决策目标中去，即允许检修人员根据工作经验适当调整证据源信任度权重系数。证据体的客观权重由每个初步融合子网络的诊断能力和范围决定，客观权重向量表示为Wk=(wk1,wk2,…,wkc)；证据体的主观权重由行业专家根据工作经验视被测设备的投入使用时间确定，主观权重向量表示为Ws=(ws1,ws2,…,wsd)。
结合主客观权重可得各证据体的综合权重为
(4)
设第i个初步融合结果对应第j个故障的隶属度为Oi(j)，则初步融合子网络中对第j个故障的基本概率分配为
(5)
对第i个证据体的不确定性的信任度分配为
miΘ=1-wi
(6)
本文中，每个证据体的信任函数值就是该证据体的基本概率分配。
3.3 证据合成规则
设Bel1和Bel2为同一识别框架Θ下的2个信任函数，m1和m2分别为对应的信度函数，若E⊆Θ且组合后的基本概率分配函数值m(E)>0，则E为焦元。设E1和E2为2组焦元，则多个证据之间的冲突系数K为
(7)
组合后的基本概率分配函数值m：2Θ→[0，1]为
(8)
如果K<1，那么m(E)有一个确定的概率分配值。记为Bel1⊕Bel2。若K=1，表明m1和m2矛盾，不能对基本概率分配进行组合。先计算2个信度函数的合成，然后逐一合成，直到c个信度函数全部合成，则c个信任函数的组合为
Bel={[(Bel1⊕Bel2)⊕Bel3]⊕…}⊕Belc
(9)
通过证据组合规则得到识别框架中所有故障类型的信度分配，根据信度最大准则判断被测电缆工作状态。同时诊断结果应满足条件：信度函数及两信度函数之差应大于设定阈值，不确定度应小于设定阈值。若不满足上述条件，可能会使诊断结果的可信度过低，从而得不到正确的诊断结果。
4 实例分析
为验证基于信息融合的矿用电缆状态检修方法的实用性，对某煤矿井下中央变电所一路长度为200 m的10 kV MYJV 3×240型矿用高压进线电缆进行运行状态监测和故障预测。
采集到矿用电缆的工作温度为25 ℃，护套接地电流为5 μA，局部放电量为3 pC。被测电缆的工作状态分为接地F1、短路F2、断线F3、正常F4，设识别框架Θ={F1,F2,F3,F4}。构建矿用电缆运行状态模糊变换矩阵R：
(10)
矩阵R的行对应3个运行参数，即电缆表面温度、护套接地电流、局部放电量，列对应4个工作状态F1—F4，元素值为参数对运行状态的隶属度。为求得R中的元素值，需建立合适的隶属度函数。根据模糊理论确定3个运行参数的隶属度，矿用电缆运行状态正常时监测参数只在正常范围内变动，将要发生故障时才会偏离正常范围。参考矿用电缆在线监测数据分析专家的工作经验，运用层次分析法得到模糊变换矩阵R：
(11)
从式(11)可以看出，第4列电缆运行参数的值较大，说明矿用电缆较大可能工作于正常状态，此时利用实时监测数据完成了对矿用电缆工作状态的初步诊断。但由于被测电缆工作在井下较潮湿的环境中，光纤测温取的是电缆表面温度，采集温度数据时存在较多干扰，仅利用监测数据进行诊断可能存在误差，并且初步融合后电缆状态属于正常和接地故障的隶属度界限并不明显，所以，需要融合专家经验权值，运用D-S证据理论来提高诊断精度。
综合考虑各诊断网络在矿用电缆运行状态评估中实际应用效果和故障诊断专家的经验，将电缆表面温度、护套接地电流、局部放电量的权重分别取为0.9，0.8，0.9。用式(5)得到识别框架内子集的基本可信度分配，结果见表1。
利用证据合成规则对表1中的数据进行综合。首先计算电缆表面温度与护套接地电流综合后的运行状态可信度分配m1，然后计算局部放电量与m1综合后的各运行状态可信度分配，得到mi(1)，mi(2)，mi(3)，mi(4)，miΘ分别为0.125 6，0.039 8，0.012 3，0.816 9，0.005 3。mi(4)明显大于其他值,说明F4具有较大的信任度分配值，矿用电缆工作在正常状态，与实际的停电检查结果一致。

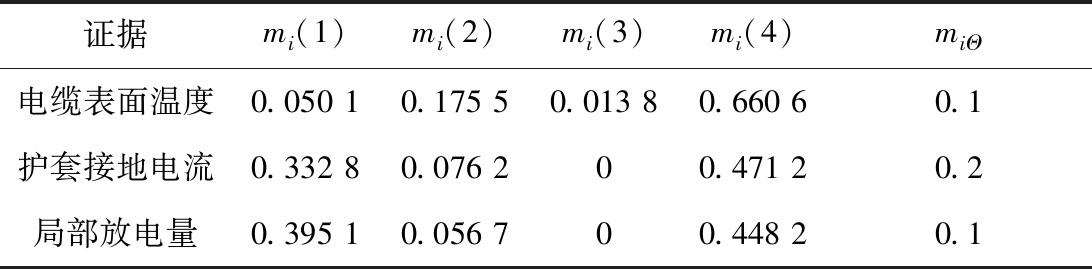

表1 电缆运行参数可信度分配
Table 1 Reliability distribution of cable operating parameters
分析式(11)可知，仅利用在线监测信息或巡检信息对矿用变压器的运行状态进行判断时，出现了故障交叉模糊现象。而加入专家经验权值并利用D-S证据理论对初步融合结果进一步处理后，矿用电缆工作在正常状态的可信度增加了，属于其他故障状态的可信度降低，说明该方法可以明显改善诊断结果，准确度较高，能够更真实地反映被测电缆的运行状态。
5 结语
将D-S证据理论与模糊理论相结合，提出了一种基于信息融合的矿用电缆状态检修方法。利用模糊理论方法对被测电缆的多源信息分别进行量化处理，得到初步诊断结果，确定证据理论的识别框架和证据体；根据专家经验确定各运行参数的权重，利用D-S证据理论进行信息融合，充分挖掘不同信息之间的冗余和互补关系，得到基于多源信息融合的状态检修结果。实例分析结果验证了基于信息融合的矿用电缆状态检修方法可以提高电缆状态检修的准确性。随着传感器技术的不断发展，矿用电缆运行参数在线监测数据越来越精确，井下电缆实际监测经验越来越丰富，在今后的研究工作中可加入自主学习更新算法，进一步完善矿用电缆状态检修方法。
