0 引言
基于永磁同步电动机的大功率防爆电力传动系统具有效率高、功率密度大、可靠性高等优势，被广泛应用于矿井提升机、带式输送机、刮板输送机与采煤机等矿产开采与运输设备[1-3]。大功率防爆变频器采用的绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor，IGBT)运行中产生的开关损耗在总热损耗中的比例超过70%[4]，而变频器机芯被放置在密闭的本质安全型防爆壳体中，在有限的散热条件下，如何保证IGBT运行在容许最大结温以下成为大功率防爆传动系统的关键问题。为了从热源角度减小防爆变频器的热损耗，大功率防爆传动系统往往采用“低开关频率”控制方法，通过减小IGBT的开关次数来减小其开关损耗。
预测控制作为一种根据系统离散数学模型预测状态变量未来轨迹的控制方法，能够有效解决交流电动机控制中的非线性与耦合问题，被广泛应用于交流电动机的低开关频率控制中[5-6]。传统的三电平逆变器驱动下的永磁同步电动机预测控制方法包含模型预测与滚动优化2个阶段，并通过目标赋权的方法将电动机电流追踪、中点电位控制及开关损耗减小的多目标优化问题转化为单目标优化问题，降低了优化问题的处理难度[7-8]。其缺点是单个综合目标难以直观反映原问题中每个目标的实现情况，不能直接反映最佳的控制效果，且由于多个目标量纲不一致，传统预测控制方法的各目标权值设计极其复杂，不利于工程应用[9-10]。另外，传统的赋权法无法有效解决多目标冲突的问题。文献[11-12]研究了一种基于满意优化方法的低开关频率预测控制算法，提出了追求目标满意控制而非最优控制的概念，以解决多个目标的冲突问题，但是其研究对象为整流器，在大功率防爆永磁同步电动机中的研究还未开展。
针对上述传统预测控制在多目标优化过程中存在的问题，提出了一种基于两层结构相容框架[13]的大功率防爆永磁同步电动机多目标优化预测控制方法。将d轴电流跟踪、q轴电流跟踪与中点电位平衡划分为相容优化层，通过引入界限区间，有效实现了多目标相容控制。将开关损耗划分为最优优化层，提出了一种基于外拓法的开关频率衡量方法，通过对多个控制周期的开关次数的近似衡量，有效减小了系统的平均开关频率。最后，通过仿真验证了所提方法的正确性与有效性。
1 三电平变频器驱动防爆永磁同步电动机系统模型

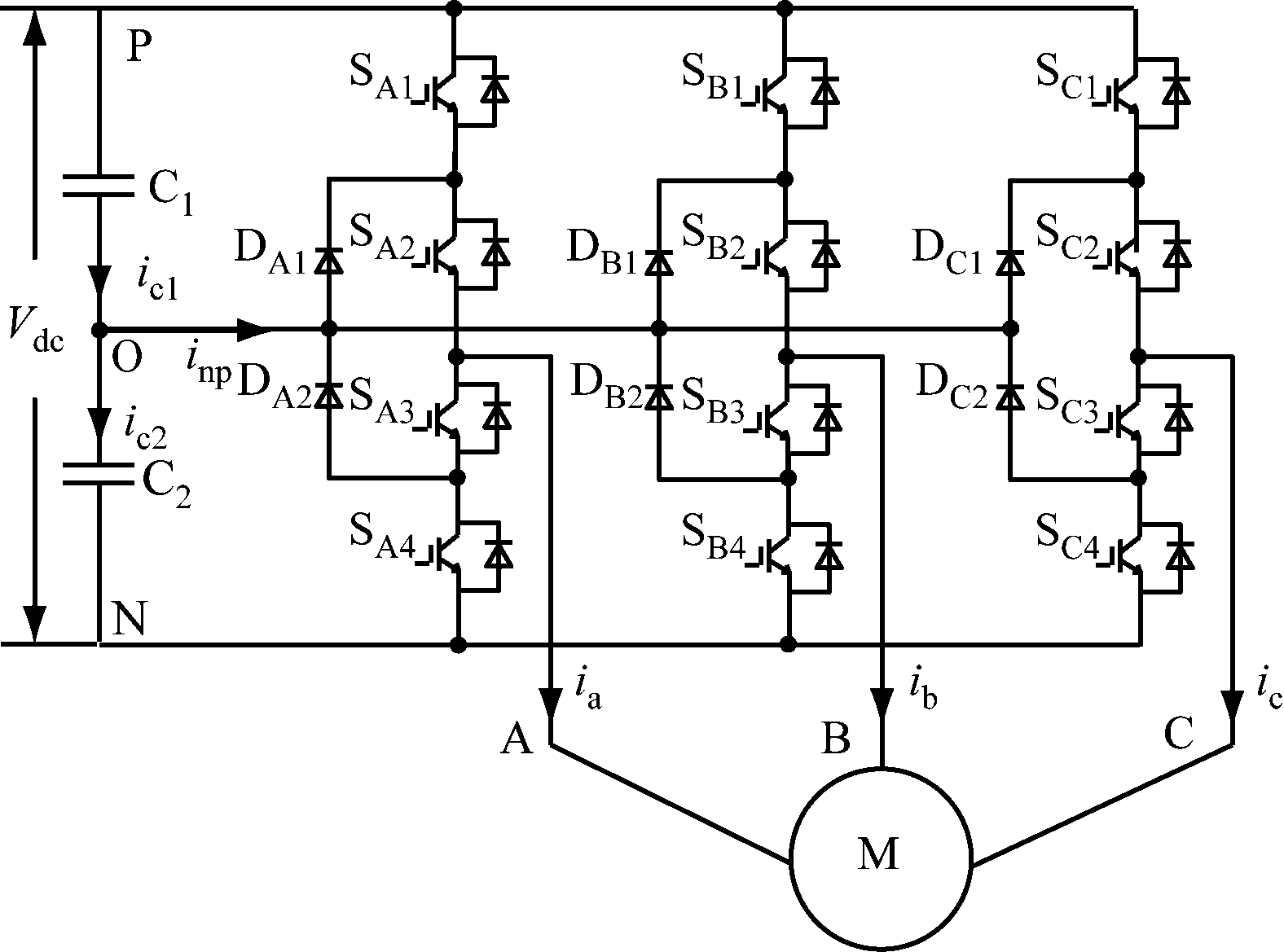

三电平变频器驱动防爆永磁同步电动机拓扑结构如图1所示。以变频器A相为例，其包含4个功率开关器件(SA1-SA4)与2个钳位二极管(DA1，DA2)。
图1 三电平变频器驱动防爆永磁同步电动机拓扑结构
Fig.1 Topology of explosion-proof permanent magnet synchronous motor driven by three-level inverter
A相端电压表达式为
(1)
式中：Vc1，Vc2分别为上下母线电压；SA为SA1-SA4的开关状态，1，0分别表示导通与关断。

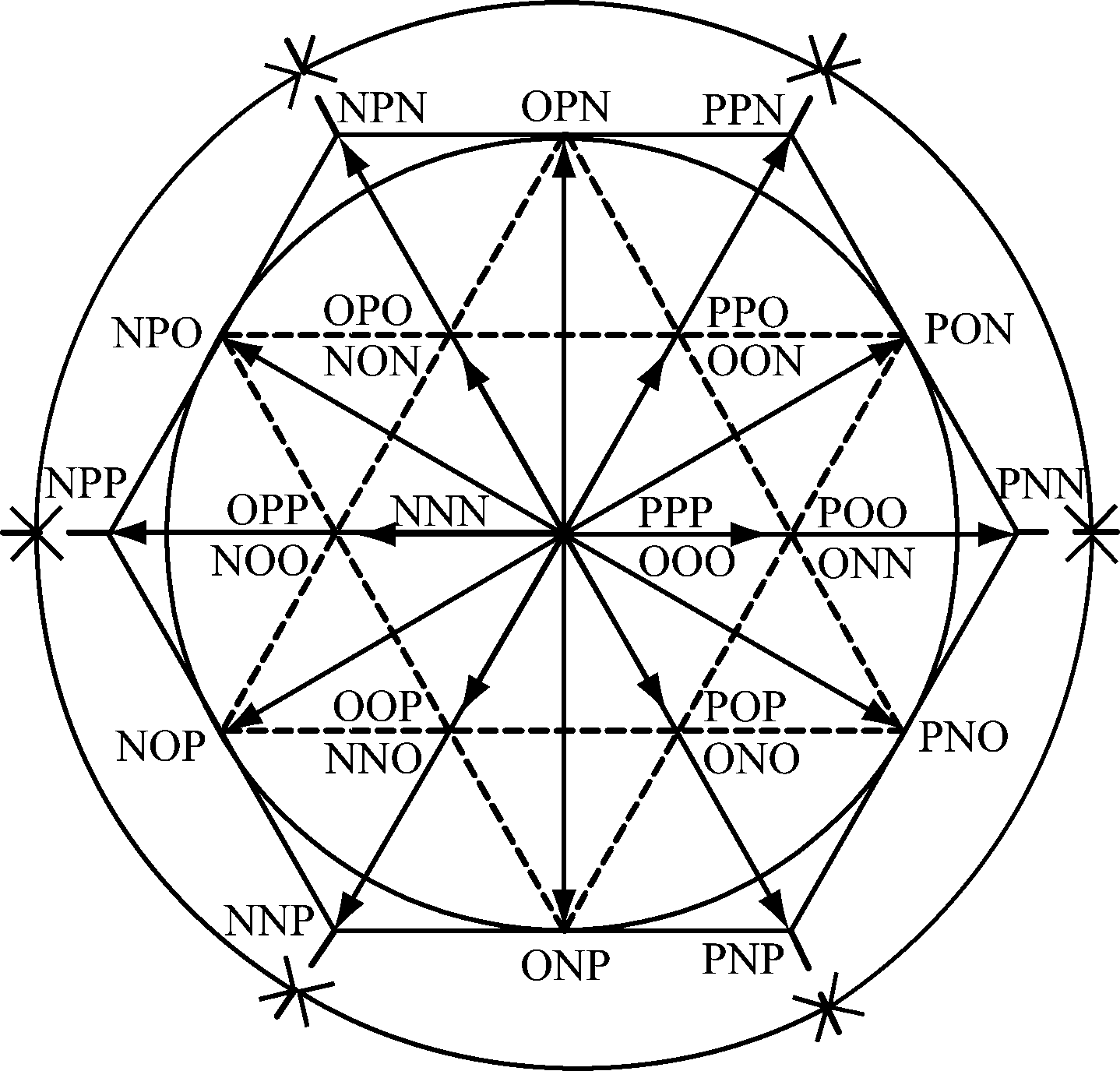

定义Vao等于Vc1,0和Vc2的情况分别为P、O与N状态，则三相开关状态的组合共有27种情况，如图2所示。
图2 三电平电压空间矢量
Fig.2 Vector of three-level space voltage
三电平变频器安全工作的条件之一是上下母线电容电压平衡，二者差值可以按照式(2)计算：
(2)
式中：C为上下母线电容的容值；Vc_e为上下母线电压的差值；t为时间;ic1,ic2与inp分别为上母线电流、下母线电流与中点电流。
采用前向欧拉法将式(2)改写为
Vc_e(k+1)=Vc_e(k)+inpTs/C
(3)
式中:k为控制周期数;Ts为控制周期。
根据基尔霍夫电流定律，inp可按照式(4)计算：
(4)
式中：Hj与开关状态有关，当输出O状态时其值为1，否则为0；ij为三相电流。
在同步旋转坐标系下，永磁同步电动机的电流方程为
(5)
式中：id,iq为d,q轴电流；Ld,Lq为d,q轴电感；ud,uq为d、q轴电压;R为定子电阻；ωe为电动机角速度；ψf为转子磁链。
永磁同步电动机转矩方程为
Te=1.5p(ψfiq+(Ld-Lq)idiq)
(6)
式中p为电动机极对数。
对于凸极永磁同步电动机，Ld小于Lq，为了减小防爆变频驱动系统的损耗，往往采用最大转矩电流比(Maximum Torque Per Ampere, MTPA)控制,即按照式(7)分配d、q轴参考电流：
(7)
式中：
分别为d,q轴参考电流；is为定子电流幅值；sign为符号函数。
2 传统多目标优化预测控制
三电平变频器共有27个开关状态，为了减小电压变化率，每一相的开关状态不能在N状态与P状态之间跳变，且线电压的跳变台阶不能大于1[14-15]。根据此原则，结合上一个控制周期的最优开关状态，可以确定模型预测控制的有限状态集。以图2中S=1为例，表1给出了上一个周期的最优电压空间矢量落在第1扇区内时对应的有限状态集。
选取不同的电压空间矢量，逆变器三相桥臂的总开关次数为
(8)
式中Sj1(k),Sj2(k)分别为j相1号、2号IGBT的开关状态。

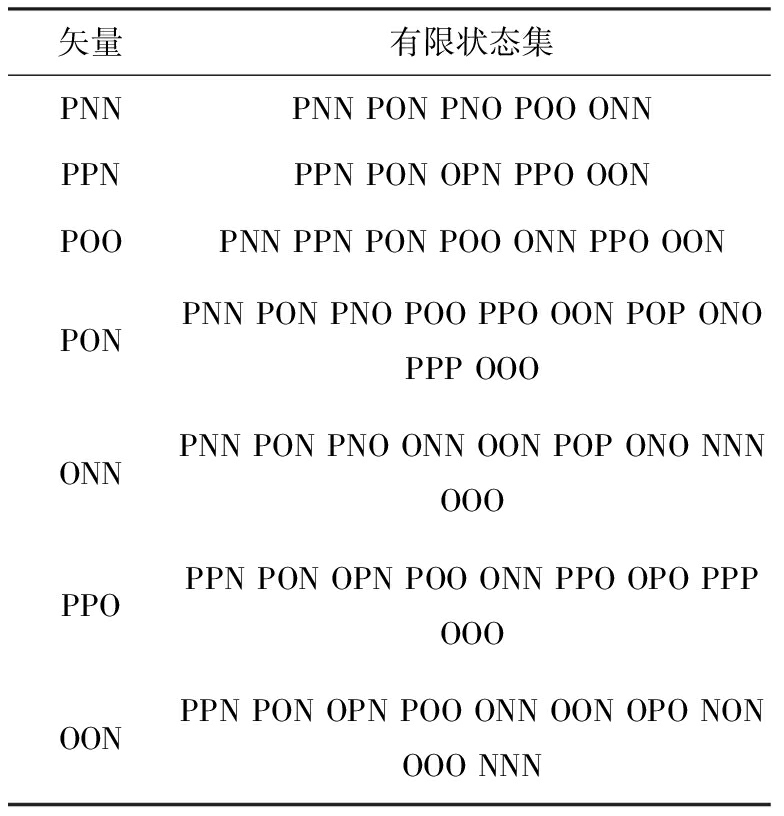

表1S=1时各矢量对应有限状态集
Table 1 Finite state set for each vector whenSis 1
对式(5)所示的电流方程进行离散化，可得
(9)
式(9)、式(3)与式(8)分别构成三电平驱动永磁同步电动机系统的电流、中点电位与开关次数的预测模型。
传统三电平永磁同步电动机多目标优化预测控制方法的滚动优化过程通过构造如式(10)所示的成本函数，以赋权的方式将多目标优化问题转化为单目标优化问题[16-17]。
(10)
式中λ1—λ4为目标权值系数。
式(10)中的成本函数是4个目标成本函数值的加权和，通过滚动计算有限状态集中各个电压空间矢量的成本函数值，选取成本函数最小值对应的电压空间矢量作为变频器的最优电压空间矢量。
3 改进多目标优化预测控制
传统的多目标模型预测控制方法构造如式(10)所示的成本函数，由于各个目标的量纲不一致，存在不可公度的问题，权值系数的设计往往需要大量实验，调试过程复杂。各目标的控制效果依赖于权值系数的选取，而对于运行工况复杂的场合，难以配置单一的权值系数来实现防爆变频驱动系统的宽域优化控制。为了解决上述问题，提出了一种基于相容优化层与最优优化层的两层结构相容框架的大功率防爆永磁同步电动机多目标优化预测控制方法。
3.1 相容优化层目标优化设计
针对相容优化层中的目标，以d轴电流跟踪目标为例，设定界限跟踪误差值为
定义d轴电流界限区间为
(11)

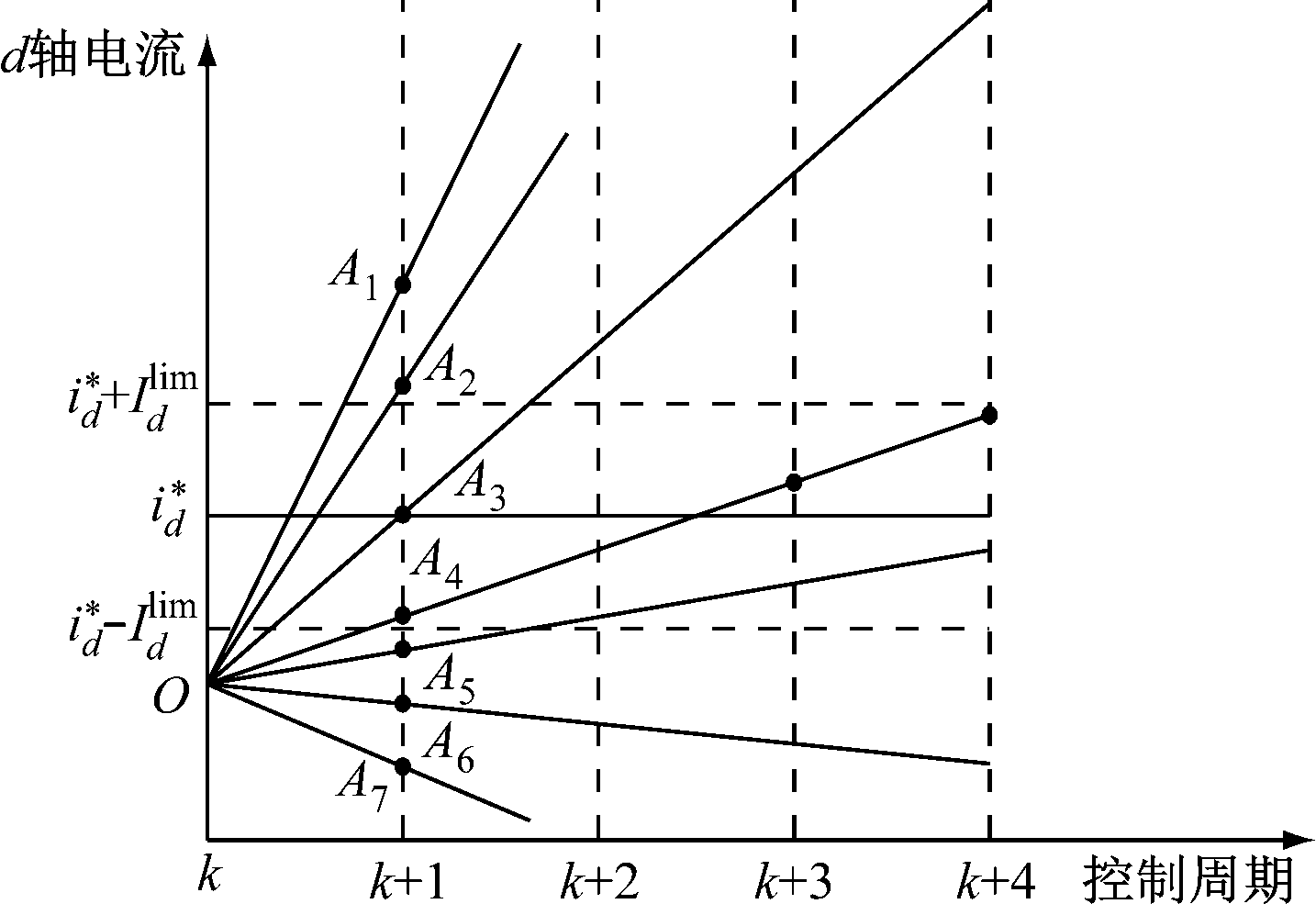

图3给出了d轴电流的预测轨迹示例，在第k周期开始时刻，d轴电流值处于界限区间的下界限之下，图中A1-A7为采用式(9)获取的有限状态集中7个不同电压空间矢量对应的预测值。
图3id预测轨迹示例
Fig.3 Example of predictive trajectory ofid
根据图3中OA1-OA7的轨迹特征，可以将其分为4类：① 穿越界限区间上限，如OA1与OA2。② 落入界限区间，如OA3与OA4。③ 未落入界限区间，但有接近界限区间下限的趋势，如OA5。④ 未落入界限区间，且有远离界限区间下限的趋势，如OA6与OA7。
显然，图3中的第2类轨迹，即OA3与OA4落入d轴电流界限区间，对应的电压空间矢量为d轴电流跟踪目标的Pareto优解。对于其他类未落入界限区间的轨迹，为了兼顾相容优化层中的其他优化指标，将朝着界限区间方向运行且跟踪误差小于当前时刻误差的电压空间矢量也定义为d轴电流跟踪目标的Pareto优解，可采用式(12)进行判断：
(12)
式中
为上一时刻的d轴电流参考值。
图3中OA2与OA5满足式(12)，因此相应的电压空间矢量也是d轴电流跟踪目标的Pareto优解。
d轴电流跟踪目标的Pareto优解求取流程如图4所示，其中M为有限状态集中元素个数，n=1,2,…,M；Fn为有限状态集中的第n个元素。由此获取的Pareto优解组成的集合定义为J1。
设定q轴电流界限跟踪误差值为
中点电位界限跟踪误差值为
则q轴电流与中点电位界限区间分别为
(13)
(14)
图4id跟踪目标的Pareto优解求取流程
Fig.4 Flow of Pareto optimal solution foridtracking
q轴电流跟踪目标与中点电位控制目标的Pareto优解过程与图4类似，只需要将相应的预测方程与界限区间换成相应的控制目标即可。q轴电流跟踪目标的Pareto优解集合定义为J2，中点电位控制目标的Pareto优解集合定义为J3，则相容优化层中的目标的Pareto优解集J为J1、J2与J3的交集，即
J=J1∩J2∩J3
(15)
当J≠Ø时，表明可以实现d轴电流指令跟踪、q轴指令电流跟踪与中点电位控制的三目标相容控制，对于此种情况，将根据3.2节中的最优优化层目标优化设计准则选取最优的Pareto优解，以实现开关损耗的最小化。
当J=Ø时，表明在当前设置的目标界限下无法实现d轴电流指令跟踪、q轴指令电流跟踪与中点电位控制的三目标相容控制，此时无法兼顾最优优化层中的开关损耗目标，而应优先优化相容控制层中的目标。对于此种情况，本文提出一种新的隶属度函数设计方法，计算公式为
(16)
式中：x=1,2,3,μ1-μ3分别为d轴电流指令跟踪、q轴电流指令跟踪与中点电位平衡的隶属度函数；εx与εx_Lim的比值可按照式(17)计算。
(17)
以d轴电流跟踪目标为例，对于属于Pareto优解集中的矢量，其隶属度函数值为0；而对于Pareto优解集之外的矢量，其隶属度函数采用如式(17)所示的偏离值与界限值的比值来衡量。
进一步，对于J=Ø的情况，可以设计如式(18)所示的整体隶属度函数μ来处理d，q轴电流指令跟踪与中点电位控制的三目标优化问题，通过对有限状态集中的电压空间矢量进行遍历预测，选取μ最小时对应的电压空间矢量作为最优输出。
(18)
隶属度函数的物理意义是偏离界限区间的程度，因此是一个没有量纲的变量，从而有效解决了传统多目标模型预测控制中多个目标无法公度的问题。由于相容控制层中的3个目标优先级相同，采用式(18)所示的隶属度函数可实现偏离程度大的目标优先处理，而无需设计权值系数。
3.2 最优优化层目标优化设计
当J≠Ø时，在实现d轴电流指令跟踪、q轴指令电流跟踪与中点电位控制的三目标相容控制的基础上设计最优优化层，以开关损耗最优为准则选取最优的Pareto优解。传统的多目标预测控制方法采用瞬时开关次数衡量开关损耗，只能保证当前采样周期开关次数的优化。然而，在实际的大功率防爆永磁同步电动机系统中，功率开关器件的损耗及温升往往取决于逆变器运行期间的平均开关频率，因此，开关频率的优化过程不仅需要考虑当前采样周期的情况，还要考虑未来采样周期的动作情况。针对该问题，本文提出了基于外拓法的开关频率衡量方法，用以实现开关损耗的优化。
以图3中的d轴电流预测轨迹为例，假设控制周期Ts足够小，机械惯性远大于电气惯性，在外拓周期数m足够小的情况下，d轴电流在第k+m控制周期的增量为
(19)
式(19)表明，d轴电流的增量可以近似认为与外拓周期成正比，因此，可以据此计算出集合J1中每个元素对应的d轴电流穿越界限所需要的控制周期数m1：
(20)
式中roud为向下取整函数。
以图3中的轨迹③与④为例，轨迹③在第k+2周期穿越界限区间，其对应的m1值为1；轨迹④在第k+4周期后穿越界限区间，其对应的m1值为4。
对于q轴指令电流跟踪与中点电位控制的目标，穿越界限区间所需要的控制周期数分别定义为m2与m3，可分别按照式(21)、式(22)计算：
(21)
m3=
(22)
定义相应的开关管动作次数与m1,m2,m3中最小值的比例,即开关损耗的隶属度函数为
(23)
为了阐明μ4的含义，假设m1,m2,m3中最小值为m1，结合图3中的d轴电流预测轨迹示例，轨迹③对应的m1值为1，轨迹④对应的m1值为4，若选用轨迹④对应的电压空间矢量，则在k+1至k+4周期中无需切换开关状态，因此,μ4能够有效衡量相容优化层中Pareto优解跨越界限区间的平均开关次数。

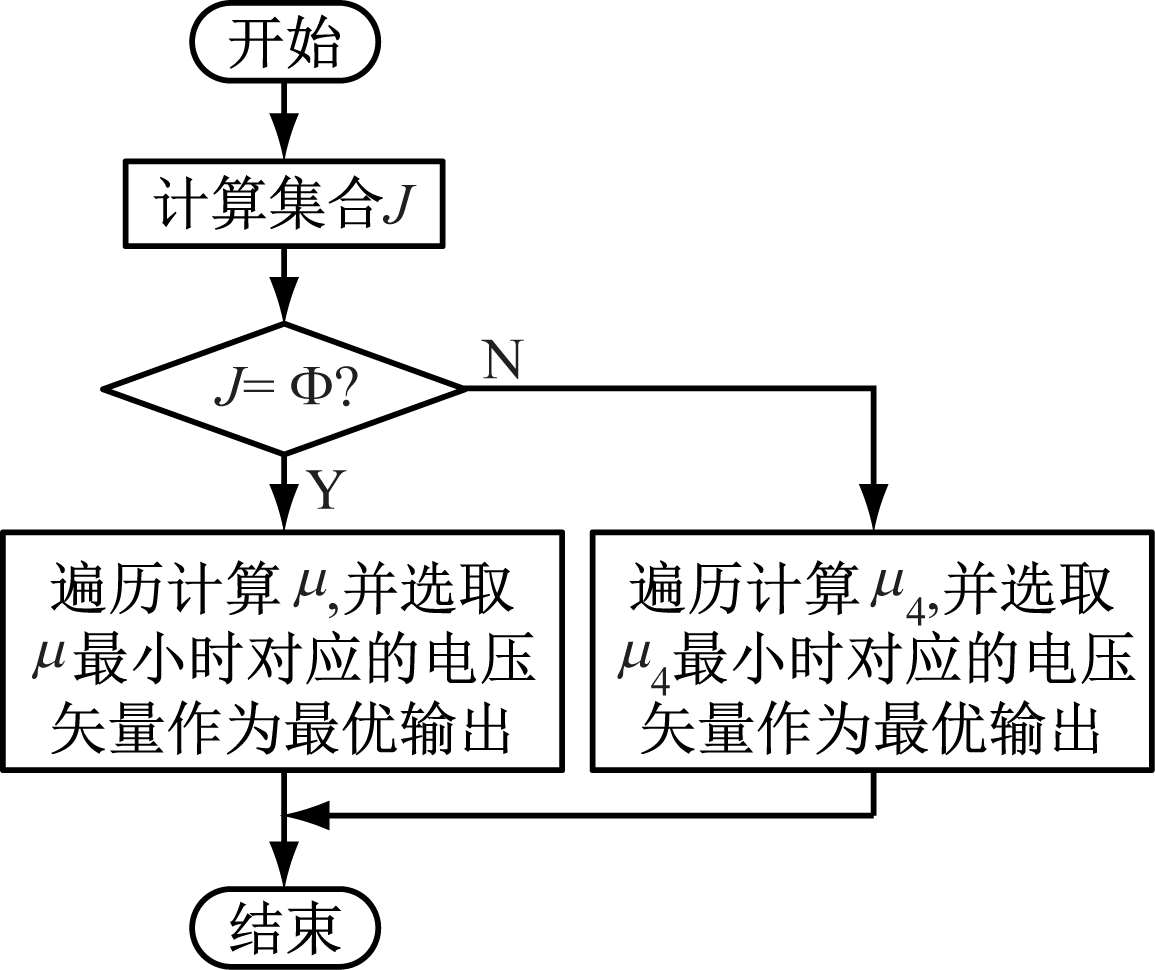

针对集合J中的电压矢量，采用遍历法计算μ4，并选取μ4数值最小时对应的电压空间矢量作为最优Pareto优解。改进多目标预测控制方法流程如图5所示。
图5 改进多目标预测控制方法流程
Fig.5 Flow of improved multi-objective predictive control method
4 仿真及结果分析
为了验证改进多目标模型预测控制方法的有效性，在Matlab/Simulink中仿真，仿真参数如下：永磁同步电动机额定电压为3 300 V，额定电流为450 A，额定转矩为15 280 N·m，额定频率为50 Hz，额定转速为1 500 r/min，额定功率为2 400 kW；电动机极对数为2；仿真时间为4 s；给定转速为1 500 r/min；0～2 s负载转矩设置为额定转矩的50%，2 s时负载转矩突变为额定转矩；控制周期为50 s；逆变器直流母线电压为4 690 V，上下直流母线电容均为5 mF；永磁同步电动机定子电阻为0.1 Ω；d,q轴电感分别为2，4 mH；永磁体转子磁链为7.96 Wb。
采用传统多目标预测控制方法的仿真结果如图6所示，包含d轴电流波形、q轴电流波形、上下母线电容电压差值与A相相电压波形。式(10)中的目标权值系数λ1-λ4分别设置为1，1，0.177 3，5.196 4。整体而言，传统多目标优化预测控制方法能够实现指令电流的跟踪、中点电位的控制与开关损耗的优化，但是也存在一定的问题。

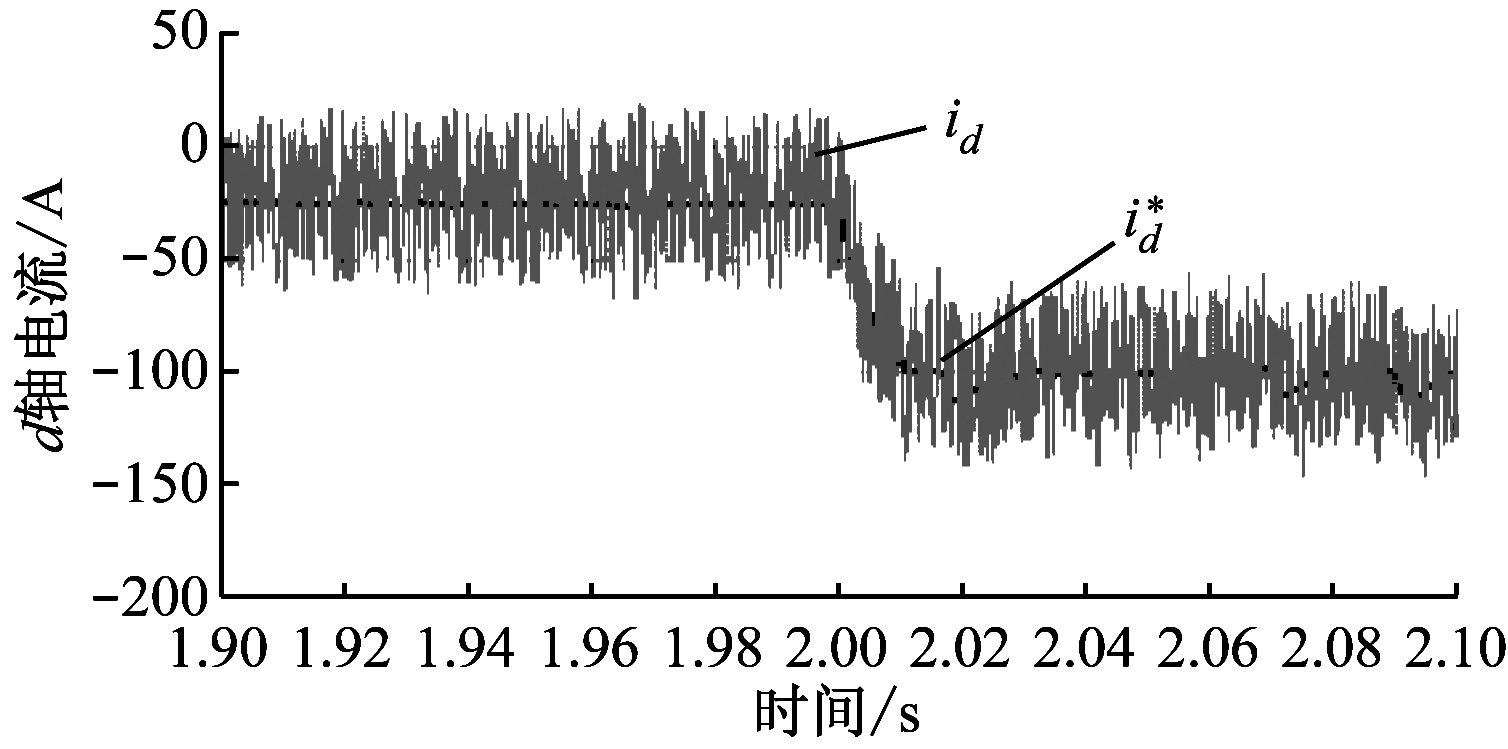

(a)id波形
(b)iq波形

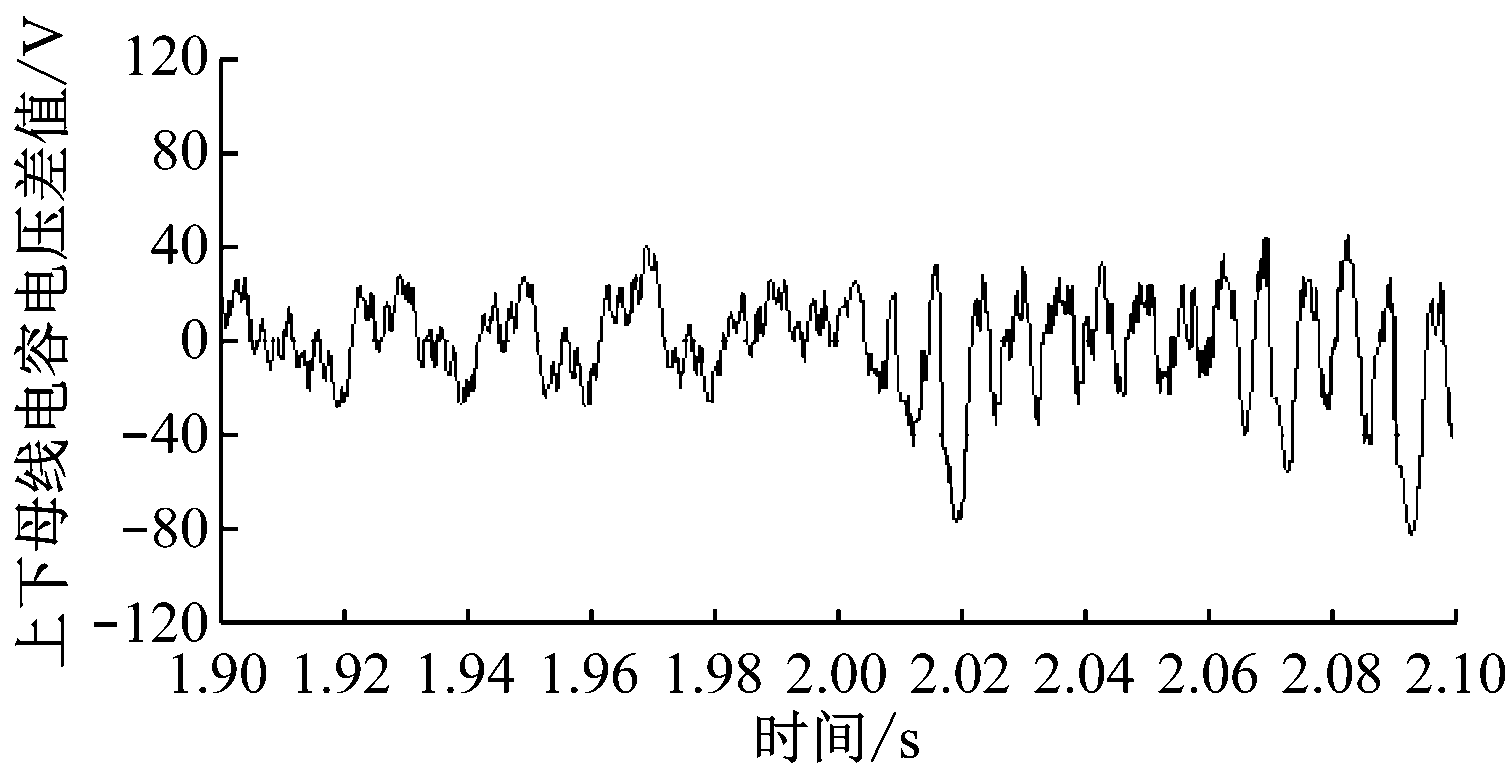

(c)Vc_e波形

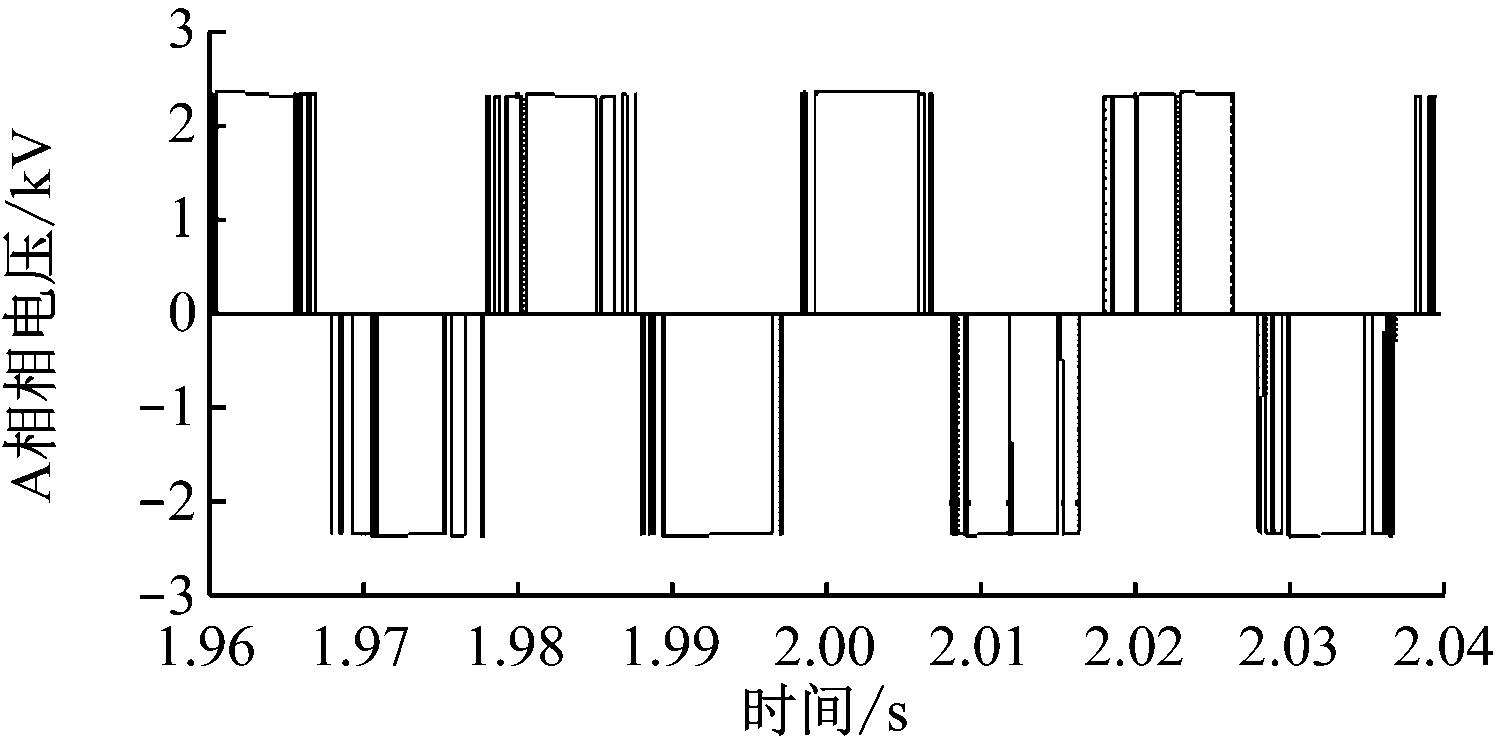

(d) A相相电压波形
图6 传统多目标预测控制方法的仿真结果
Fig.6 Simulation results of traditional multi-objective predictive control method

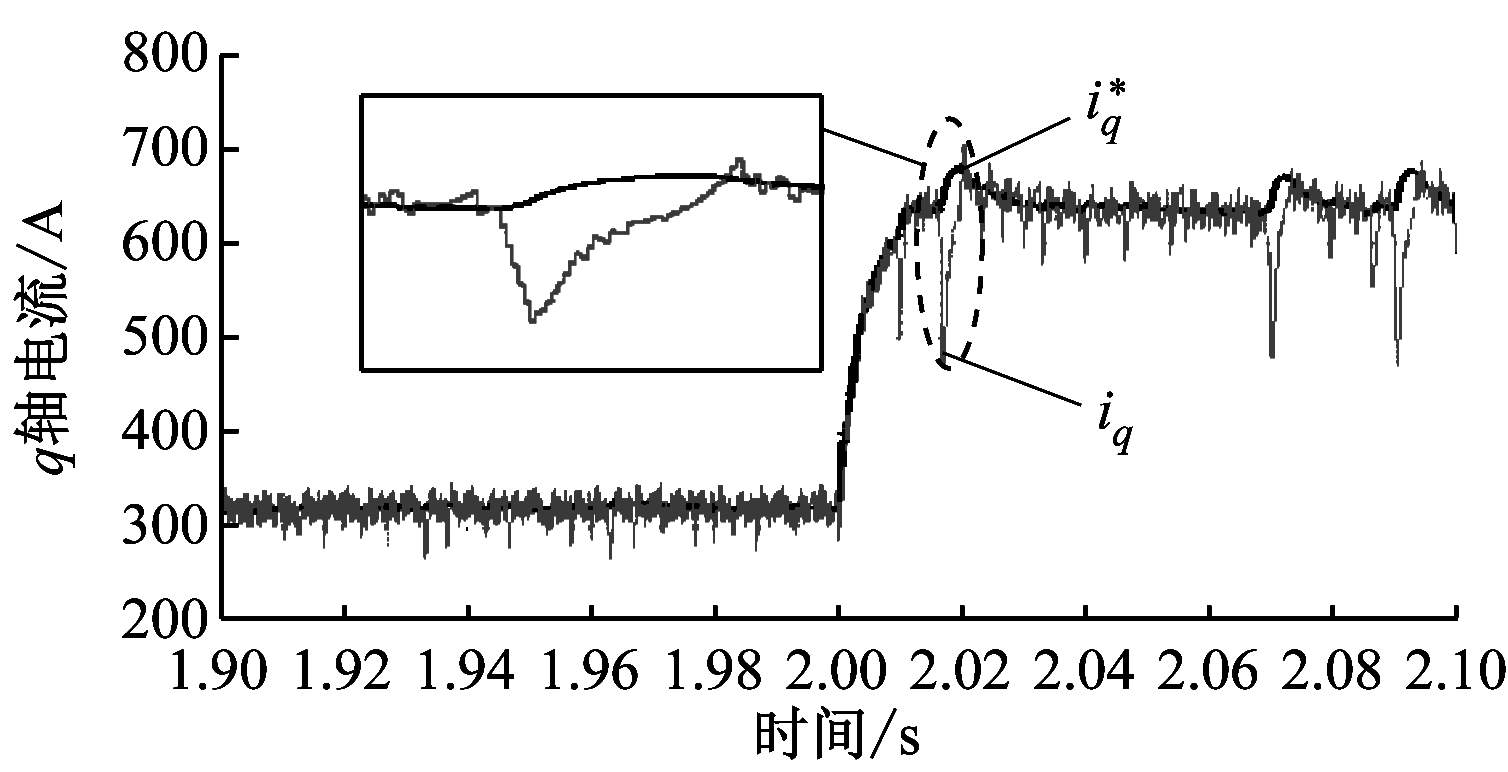

图6(b)中的q轴电流波形在2.02 s附近出现了较大跌落。局部放大图表明，此时q轴电流给定有上升的趋势，但是其实际值却出现跌落的趋势，且引起的跌落值约为170 A。这主要是因为传统多目标预测控制方法无法有效处理多目标之间的矛盾问题，因过分优化其他目标而导致q轴电流跟踪性能恶化。从图6(b)还可以看出，在2 s之前负载为50%额定负载的情况下，q轴电流波动处于能够接受的范围，但是在相同权值系数的情况下，当负载转矩突变为额定负载时，出现了q轴跌落值较大的情况，说明单一的权值系数设置并不能满足多个工况的多目标优化运行，对于经常需要动态切换的场合，传统方法的权值系数整定较复杂且耗时长。
图6(d)给出了A相相电压波形，经计算可得在50%额定负载情况下，逆变器的平均开关频率约为1 347 Hz，而在额定负载情况下，逆变器的平均开关频率为1 410 Hz。虽然可以通过进一步增加权值系数λ4来减小系统平均开关频率，但是在优化开关频率的同时会导致图6(b)中的q轴电流跟踪效果更加恶化，其他控制性能也有一定程度的恶化，当λ4足够大时，甚至会引起控制不稳定的问题。
采用改进多目标预测控制方法的仿真结果如图7所示，包含d轴电流波形、q轴电流波形、上下母线电容电压差值与A相相电压波形。仿真中设置
分别为30 A，50 A，80 V。

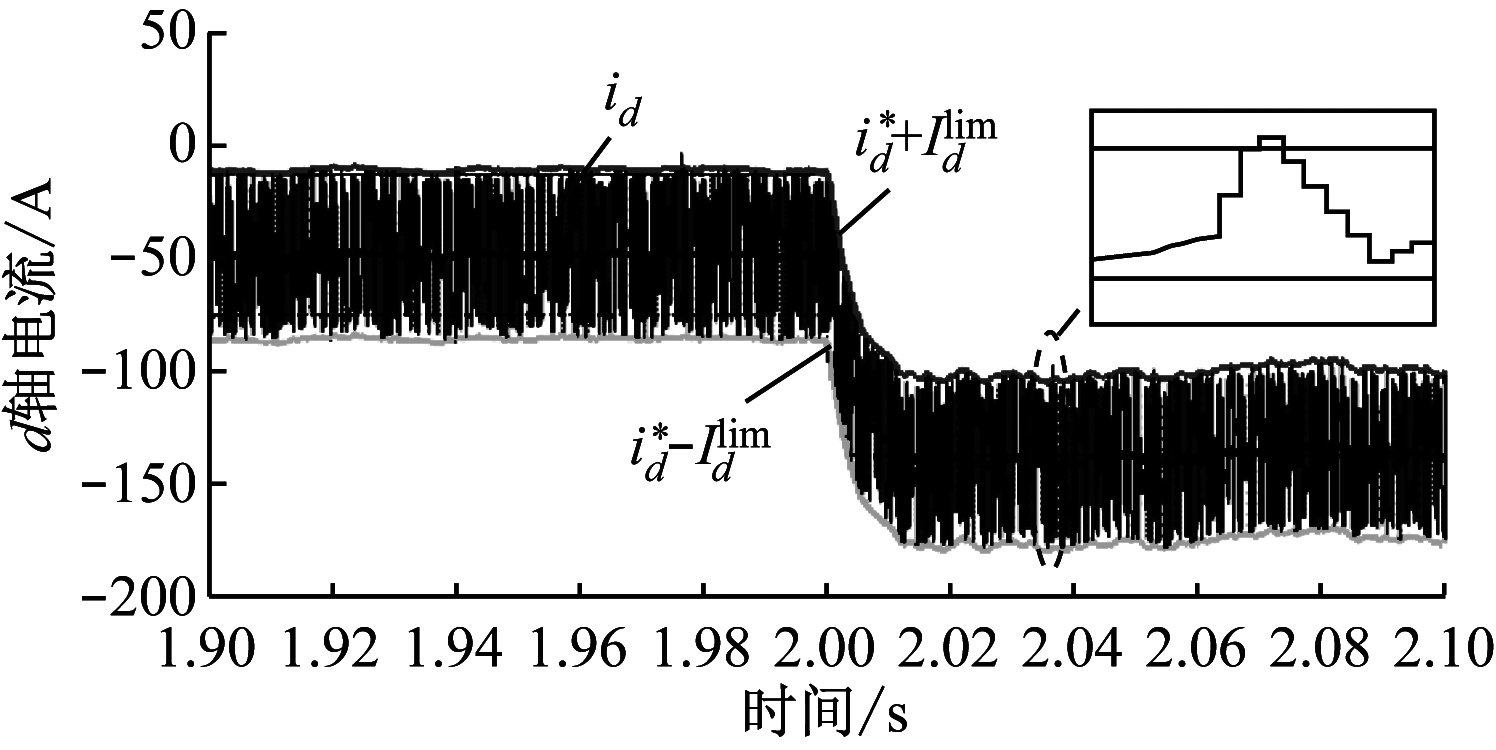

图7(a)给出了d轴电流波形，可见d轴电流能够有效跟踪其给定。局部放大图表明，尽管d轴电流会出现超越界限的情况，但由于采用式(18)中的无权值隶属度函数选取的最优控制矢量能够优先处理远离设定界限程度较大的目标，所以，不会出偏离界限值较大的情况。进一步，图7(a)—(c)中的结果也表明本文提出的改进多目标优化预测方法通过相容优化层目标优化设计能够有效解决传统方法中多目标优化过程中存在的矛盾问题。
图7(d)给出了A相相电压波形，经计算可得在50%额定负载情况下，逆变器的平均开关频率约为575 Hz，而在额定负载情况下，逆变器的平均开关频率为565 Hz，相对于传统方法，平均开关频率得到有效降低。对于对开关频率限幅要求较高的大功率驱动场合，采用本文提出的改进方法能够在确保其他目标满意控制的基础上实现低开关频率运行。
5 结语
提出了一种基于两层结构相容框架的大功率防爆永磁同步电动机多目标优化预测控制方法，相对于传统方法，该控制方法能够避免权值系数的设计，有效解决了多个目标无法公度以及互相矛盾的问题。仿真结果表明，该控制方法能够实现电流指令跟踪与中点电位的相容控制，并能有效减小系统平均开关频率。
(a)id波形

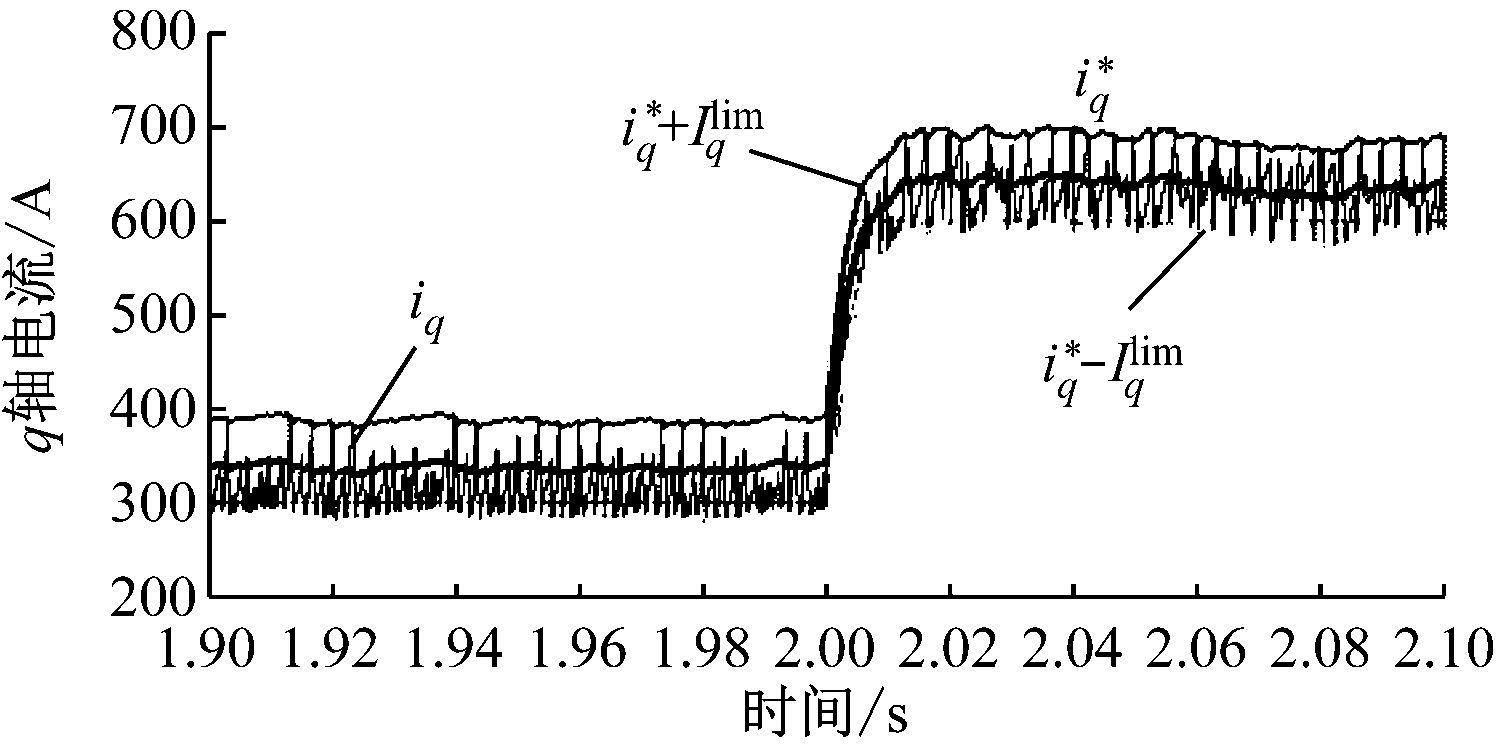

(b)iq波形

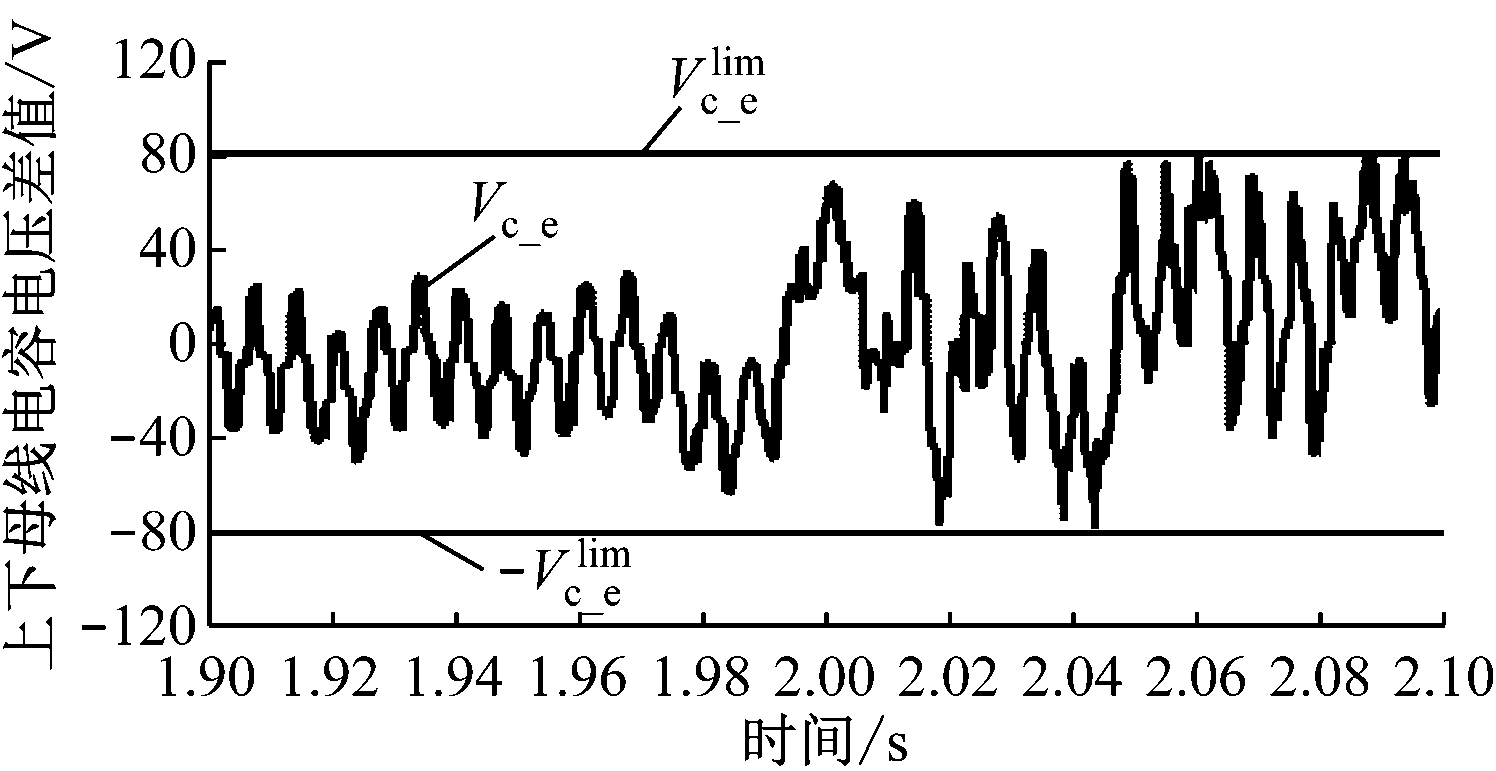

(c)Vc_e波形

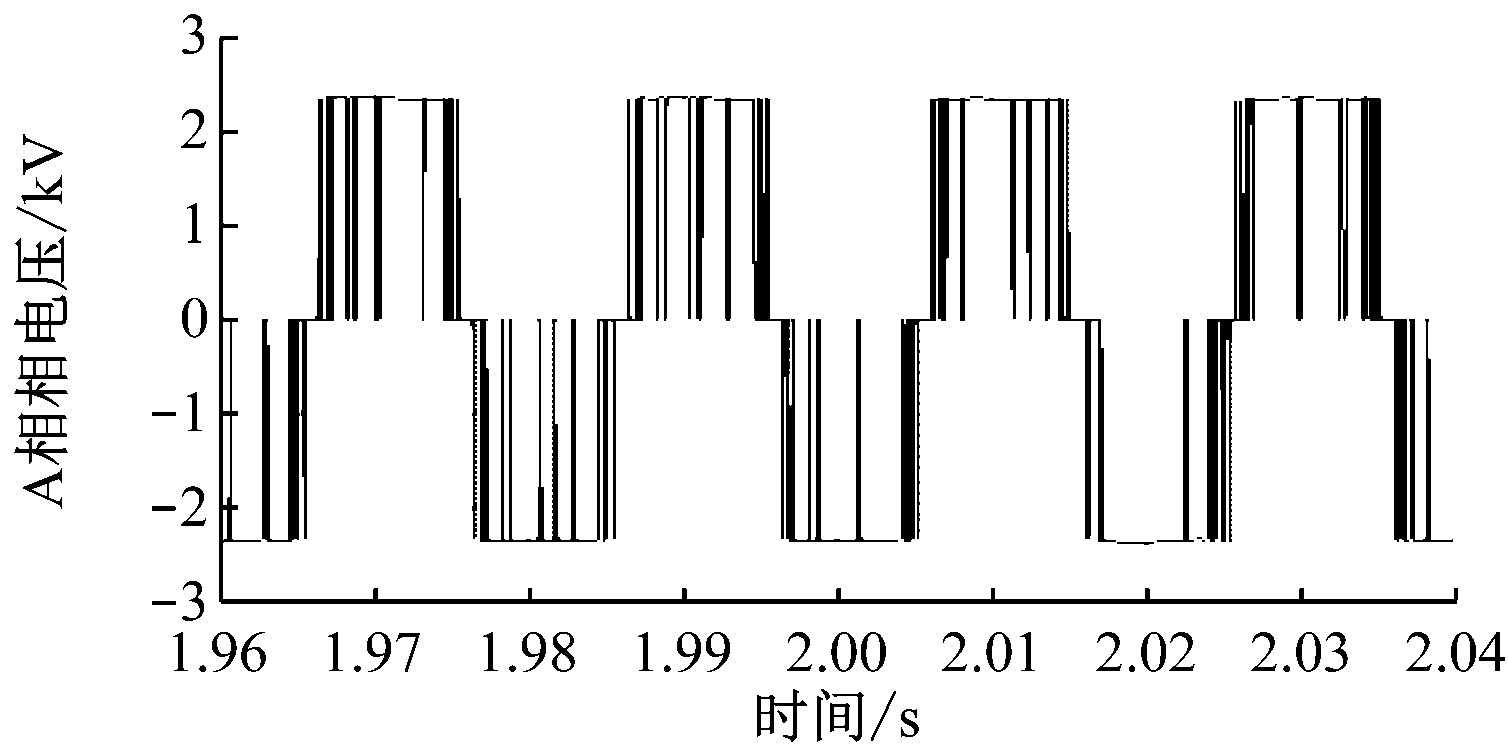

(d) A相相电压波形
图7 改进多目标预测控制方法的仿真结果
Fig.7 Simulation results of improved multi-objective predictive control method
