0 引言
带式输送机具有自动化程度高和运输量大等特点，目前已成为应用最广泛、最重要的煤炭运输设备[1]。带式输送机运行环境恶劣、距离长，会出现火灾、超温、打滑、纵向撕裂、断带等故障，对煤矿安全生产造成很大影响[2]。因此，对煤矿带式输送机进行健康诊断尤为重要。
目前，多传感器信息融合技术在带式输送机健康诊断中得到广泛应用，通过对来自多个传感器的信息进行多级别、多方面的处理，可使信息在准确性、可靠性及完备性等方面比单一传感器有明显提高，获得对带式输送机运行状态的最佳评估[3]。文献[4-5]利用D-S证据理论将多个传感器采集的信息进行融合，并根据判断规则对带式输送机运行状态进行判断,但未考虑当某个传感器出现异常时提供的信息与其他传感器提供的信息出现冲突，导致D-S证据理论失效的问题。鉴此，笔者提出了一种基于模糊证据理论的带式输送机健康诊断方法，可降低冲突证据对诊断结果的影响，提高带式输送机健康诊断的准确性。
1 方法原理
煤矿带式输送机健康诊断方法流程如图1所示。首先利用烟雾传感器、温度传感器、速度传感器、压力传感器、霍尔传感器分别采集带式输送机烟雾浓度、温度、转速、压力及张力信号，再进行特征提取，即根据隶属度函数获取对应的基本概率赋值；然后利用基于模糊证据理论的信息融合算法对冲突证据进行修正后实现信息融合；最后根据决策规则进行带式输送机健康诊断。
图1 煤矿带式输送机健康诊断方法流程
Fig.1 Flow of health diagnosis method of coal mine belt conveyor
1.1 特征提取
模糊理论的基本思想是将普通集合中的绝对隶属关系数字化，使元素对集合的隶属度从原来只能取{0，1}中的值扩充到可取[0，1]区间的任意数，用于对传感器所获信息进行不确定描述[6]。
假设在论域U中的模糊子集M是以隶属度函数μM为表征的集合，即由映射μM:U∈[0,1]确定论域U的模糊子集M[7-8]。
根据模糊理论，带式输送机健康状态和非健康状态这2种不确定状态可由隶属度函数表示[9-10]。
带式输送机健康状态的隶属度函数：
(1)
带式输送机非健康状态的隶属度函数：
(2)
式中：x为传感器测量值；d1，d2分别为带式输送机处于健康状态、非健康状态的临界值。
设带式输送机识别框架为Θ={O1,O2}，O1，O2为识别目标，其中O1表示健康状态，O2表示非健康状态。利用隶属度函数可确定第i(i=1，2，…，n，n为传感器数量)个传感器对健康状态的支持度，用基本概率赋值mi(O1)表示：
mi(O1)=μ1
(3)
第i个传感器对非健康状态的支持度可用基本概率赋值mi(O2)表示：
mi(O2)=μ2
(4)
第i个传感器对目标的不确定性(既不支持健康状态，也不支持非健康状态)可用基本概率赋值mi(Θ)表示[9]：
mi(Θ)=1-mi(O1)-mi(O2)
(5)
1.2 基于模糊证据理论的信息融合
由n个传感器提供n组基本概率赋值，即可得到n个证据E1,E2,…,En。基于模糊证据理论的信息融合具体步骤：
(1) 计算证据间的冲突因子kpq(表示证据之间的差异性)[10-11]：
kpq=mp(O1)mq(O2)+mp(O2)mq(O1)
p，q=1，2，…，n，p≠q
(6)
则n个证据的冲突矩阵为
(7)
(2) 计算证据间的相似度(表示证据之间的相似性)：
dpq=1-kpq
(8)
则n个证据的相似矩阵[12-13]为
(9)
(3) 计算各证据的信任度系数(表示某证据被其他证据支持的程度)：
(10)
(4) 计算各证据的权重(即对信任度系数进行归一化处理)[10]：
(11)
(5) 计算各证据的信息熵(即对证据包含的信息量或不确定性的度量)：
Hi=-wilnwi
(12)
(6) 比较各证据信息熵，判断信息熵最小的证据为冲突证据，并对冲突证据进行修正：
(13)
式中：αi为修正系数，
分别为证据信息熵最小值和最大值；
为修正后的基本概率赋值。
(7) 利用D-S证据理论合成规则进行信息融合[14]：
(14)
式中：m(Oj)为融合后获取的基本概率赋值(即多传感器对带式输送机健康状态或非健康状态的支持度)；
为修正后证据间的冲突因子,
为空集，不属于识别框架。
若
表示证据间相互支持，可运用合成规则进行信息融合；若
表示证据间出现冲突，导致合成规则失效，不能直接运用合成规则进行信息融合。
1.3 决策规则
若O1,O2满足式(15)中的条件[15]，则O1为诊断结果，否则为不确定状态，即诊断不出健康状态还是非健康状态。
(15)
式中ε1，ε2为预先设定的门限，本文取ε1=0.75，ε2=0.2。
2 实例分析
烟雾传感器、温度传感器、速度传感器、测力传感器、霍尔传感器所测信号S1—S5组成向量S=(S1 S2 S3 S4 S5)，隶属度函数参数取值见表1。
由某时刻现场传感器测量值得S=(23 392.2 2.32 2.18)，根据式(1)—式(5)得出测量值相应的基本概率赋值，见表2。

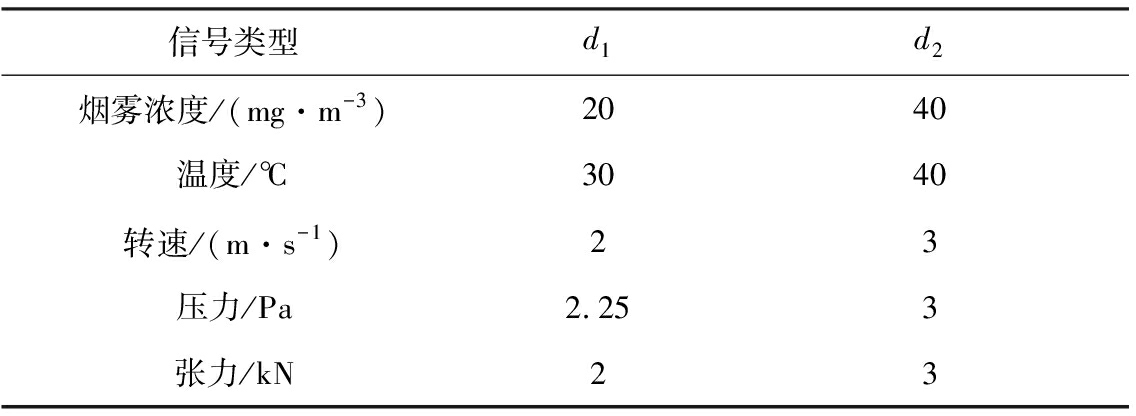

表1 隶属度函数参数取值
Table 1 Value of membership function parameter
表2 基本概率赋值
Table 2 Basic probability assignment
从表2可看出，大多数传感器所提供的信息都支持健康状态，除霍尔传感器所提供的信息不确定性较大外，只有温度传感器提供的信息支持非健康状态，说明该传感器所提供的信息与其他传感器所提供的信息出现冲突，可能是由于巷道内环境使温度传感器信号受到干扰，但其仍包含有用信息。
通过基于模糊证据理论的信息融合算法可得m(O1)=0.977 7，m(O2)=0.013 1，m(Θ)=0.009 2，且满足
根据决策规则，可判断带式输送机处于健康状态，该诊断结果与大多数传感器所提供信息的支持度一致。
3 结语
煤矿带式输送机健康诊断方法首先通过多种传感器实时采集带式输送机信息，并对信息进行特征提取，即根据隶属度函数获取基本概率赋值；然后通过对冲突证据进行修正并应用D-S证据理论的合成规则实现基于模糊证据理论的信息融合；最后根据决策规则进行带式输送机健康诊断。实例分析表明，该方法可准确诊断带式输送机状态。
