基于离散元法的综采工作面块煤率分析

陈丽1, 张艳2

(1.江苏安全职业技术学院 机械工程系, 江苏 徐州2210112.湖南商学院 会计学院, 湖南 长沙410000)

摘要针对现有块煤率研究方法无法准确表达煤岩颗粒行为的问题,提出了基于离散元法的综采工作面块煤率分析方法。以MG450/1080-WD型采煤机为研究载体,对其采煤过程进行研究分析并建立煤岩颗粒的动力学模型;在此基础上,运用离散元软件EDEM作二次回归正交旋转组合试验,对综采工作面块煤率进行分析。分析结果表明,当MG450/1080-WD型采煤机滚筒转速为48.74 r/min,筒毂直径为233.79 mm,叶片螺旋升角为14.09°时,其性能最优,此时采煤机块煤率为36.52%。对比不同转速、叶片螺旋升角下块煤率的仿真与试验结果,得出块煤率变化趋势一致,证明了应用离散元法进行综采工作面块煤率分析的可行性。

关键词综采工作面; 块煤率; 煤岩颗粒; 离散元法; 采煤机; 二次回归正交旋转组合

中图分类号:TD421

文献标志码:A

网络出版地址:http://kns.cnki.net/kcms/detail/32.1627.TP.20190122.1153.001.html

文章编号1671-251X(2019)02-0054-06 DOI:10.13272/j.issn.1671-251x. 2018080043

收稿日期2018-08-21;

修回日期:2019-01-08;

责任编辑:胡娴。

基金项目湖南省自然科学基金面上项目(2018JJ2207)。

作者简介陈丽(1969-),女,江苏徐州人,副教授,硕士,研究方向为工程机械和矿山机械设计,E-mail:809976758@qq.com。

引用格式陈丽,张艳.基于离散元法的综采工作面块煤率分析[J].工矿自动化,2019,45(2):54-59.CHEN Li,ZHANG Yan.Analysis of lump coal rate on fully mechanized coal mining face based on discrete element method[J].Industry and Mine Automation,2019,45(2):54-59.

Analysis of lump coal rate on fully mechanized coal mining face based on discrete element method

CHEN Li1, ZHANG Yan2

(1.Department of Mechanical Engineering, Jiangsu Safety Career Technical College, Xuzhou 221011, China; 2.Accounting College, Hunan University of Commerce, Changsha 410000, China)

AbstractIn view of problem that existing lump coal rate research method cannot accurately express behavior of coal particles, an analysis method of lump coal rate on fully mechanized coal mining face based on discrete element method was proposed. Taking MG450/1080-WD type shearer as research carrier, the coal mining process was studied and analyzed, and dynamic model of coal rock particles was established. On this basis, discrete element software EDEM was used for quadratic regression orthogonal rotation combination test, and lump coal rate of the fully mechanized mining face was analyzed. The analysis results show that when drum speed is 38.74 r/min, hub diameter is 233.79 mm, and blade spiral angle is 14.09°, performance of MG450/1080-WD shearer is optimal, the lump coal rate is 36.52%. Simulation and test results of lump coal rate under different rotation speeds and blade spiral angles are compared, and the results show that the trend of lump coal rate is consistent, which proves the feasibility of using discrete element method to analyze lump coal rate of fully mechanized mining face.

Key words:fully mechanized coal mining face; lump coal rate; coal particles; discrete element method; shearer; quadratic regression orthogonal rotation combination design

0 引言

块煤率是指煤矿井下开采的煤炭中成块状煤炭所占的比例。块状煤在价格、运输和存储等方面较粉状煤炭具有很大优势。同时,块煤率的提高有利于降低工作面粉尘量,研究表明,当块煤率提高 10% 左右时,工作面粉尘量可以降低 20%~30%[1]。影响块煤率的主要因素包括地质条件、采煤机工作参数、几何参数等[2-3]

目前对块煤率的研究方法有多种。王启佳等[4]通过有限元法分析了截齿安装角度对块煤率的影响。邓广哲等[5]研究了水压致裂方法对块煤率的影响,并构建了通过脉冲水预裂技术提高厚硬煤层块煤率的方法。张少春[6]通过长期现场实验的方法,对综采工作面块煤率提高技术进行了深入研究。鉴于煤炭在开采过程中多以不同大小颗粒状的形态进行运动,目前大量的研究方法无法准确表达出煤岩颗粒的行为,而离散元法具有计算繁多颗粒在给定条件下如何运动的能力[7-9]。故本文以MG450/1080-WD型采煤机为研究载体,对其采煤过程进行研究分析并建立煤岩颗粒的动力学模型;在此基础上,运用离散元软件EDEM作二次正交旋转组合试验,对综采工作面块煤率进行分析;根据分析结果,得出综采工作面块煤率最高时采煤机的最优参数组合,为采煤机的优化设计提供理论依据。

1 模型的建立

1.1 离散元理论模型

在离散元法的研究中,若颗粒间表面没有粘附作用,则设置颗粒与几何体、颗粒与颗粒之间的接触模型为Hertz-Mindlin (no slip) built-in[10]。根据该模型,颗粒间法向力为

(1)

式中:E*为等效弹性模量;R*为等效粒子半径;α为接触半径。

E*的计算公式为

(2)

式中:E1ν1分别为颗粒1的弹性模量和泊松比;E2ν2分别为颗粒2的弹性模量和泊松比。

颗粒间纵向力为

(3)

式中:G*为等效剪切模量;δ为切向重叠量。

G*的计算公式为

(4)

式中G1G2分别为颗粒1和颗粒2的剪切模量。

1.2 采煤过程模型

忽略煤体自身重力,其在滚筒螺旋叶中的受力分析如图1所示。

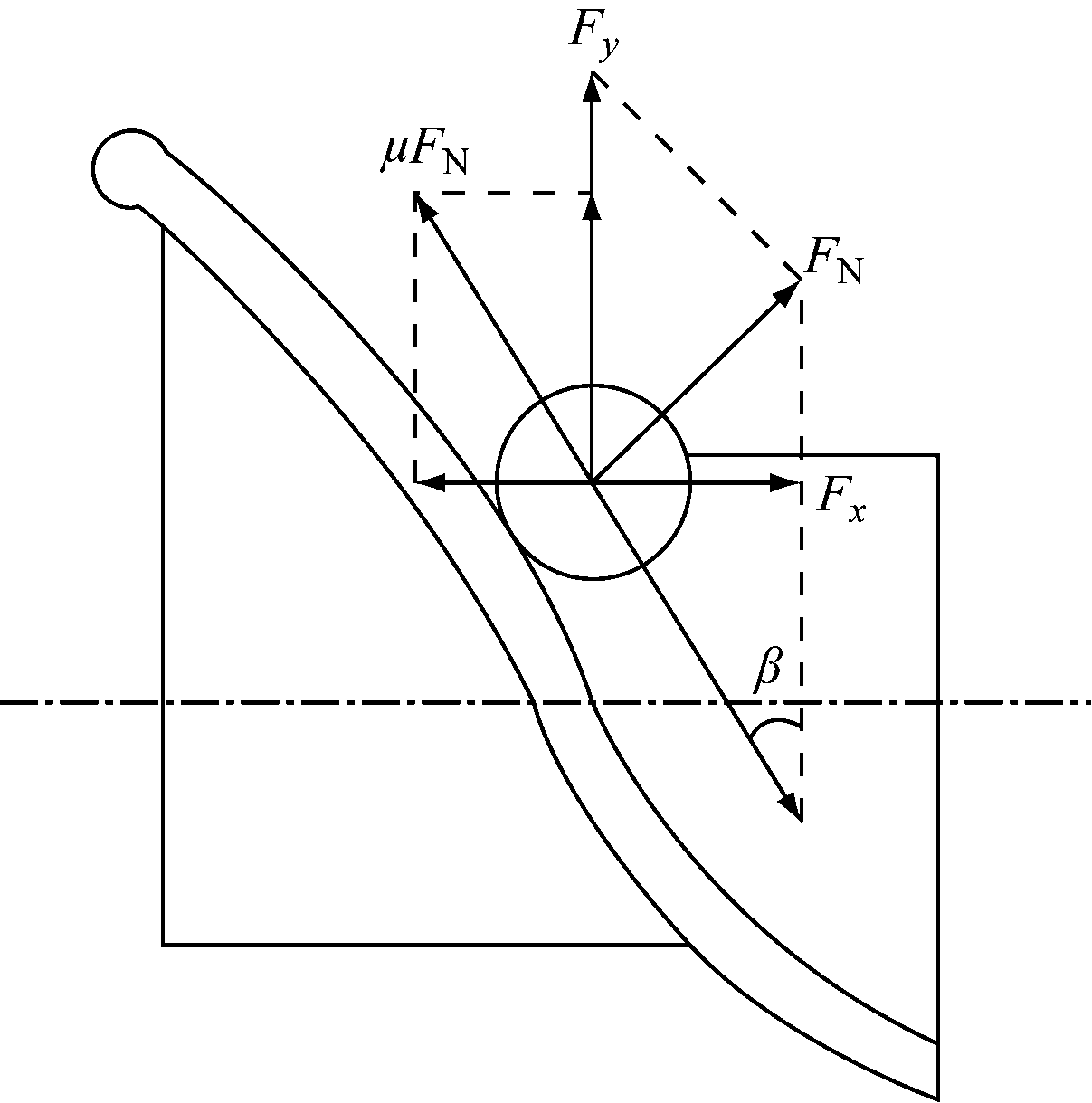

图1 煤岩颗粒在叶片上的受力分析
Fig.1 Stress analysis of coal particles on blades

从图1可知,煤岩颗粒在轴向和切向的受力平衡方程分别为

Fx=FN(cosβ-μsinβ)

(5)

Fy=FN(cosβ+μcosβ)

(6)

式中:Fx为抛煤轴向力,N;Fy为抛煤切向力,N;FN为叶片对煤岩颗粒的正压力,N;μ为摩擦因数;β为叶片螺旋升角,(°)。

由式(6)与落煤转速可以求得装煤功率:

(7)

式中vq为煤岩颗粒的切向速度,m/s。

根据文献[11],滚筒装煤功率可表示为

(8)

式中:dt为筒毂直径,mm;vm为截齿线速度,m/s;Sr为阻力系数,取350(有挡煤板)或1 000(无挡煤板),N/cm;n为滚筒转速,r/min。

由式(7)与式(8)相等可得

(9)

式中:γc为摩擦角,(°);dl为煤岩颗粒处的旋转直径,mm。

将式(9)代入式(5)、式(6)得到

(10)

(11)

由式(11)可知,块煤率影响因素较多,考虑实验条件限制,本文主要分析影响块煤率的主要因素,即叶片螺旋升角β、筒毂直径dt和滚筒转速n

2 基于EDEM的块煤率仿真分析

采用二次回归正交旋转组合设计方法设计采煤机割煤仿真模型[12-13],对叶片螺旋升角、筒毂直径及滚筒转速3个因素进行仿真试验。

2.1 煤灰样本及采煤机模型

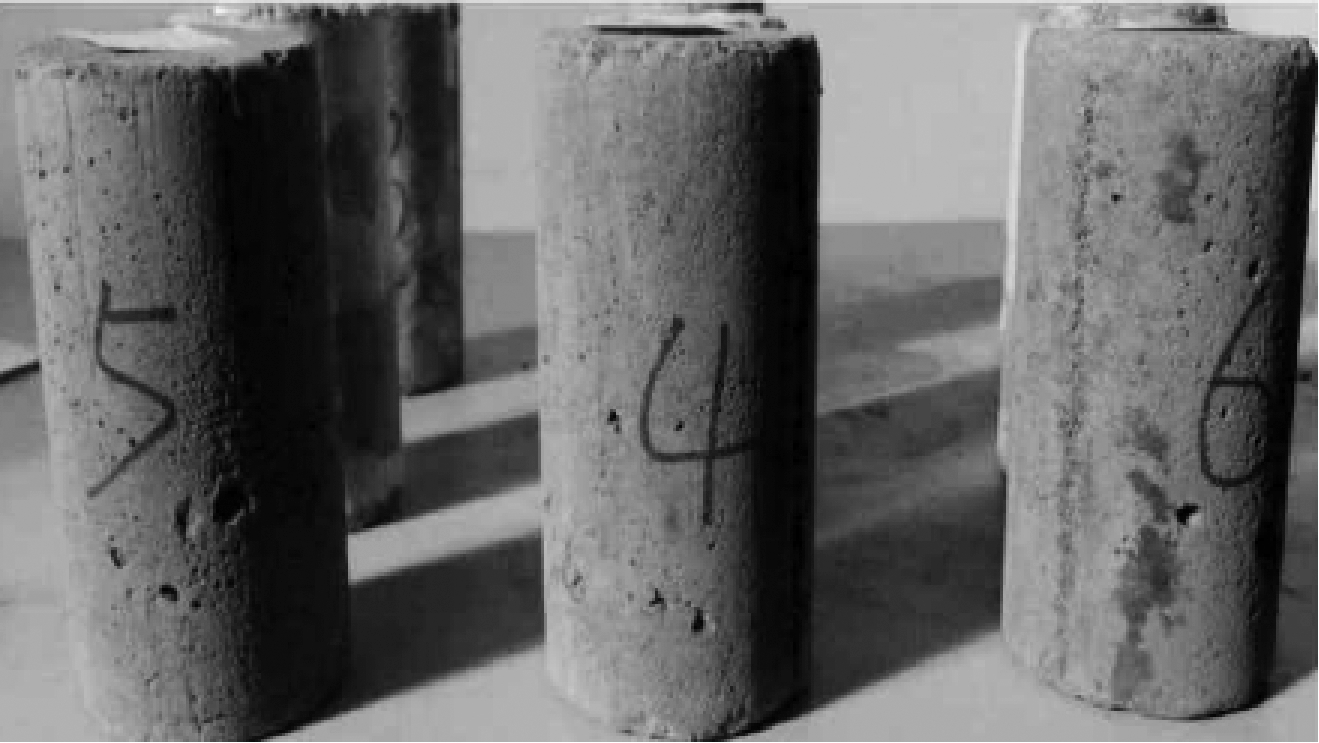

由于试验次数多,考虑经济成本,选用煤灰样本代替煤岩,并按一定比例配置,煤灰∶水泥∶水=7∶1∶2。煤灰样本如图2所示。

图2 煤灰样本
Fig.2 Coal ash sample

将采煤机模型简化,用三维软件UG对与煤岩接触的几何部件进行建模,如图3所示。

(a) 主视图

(b) 俯视图

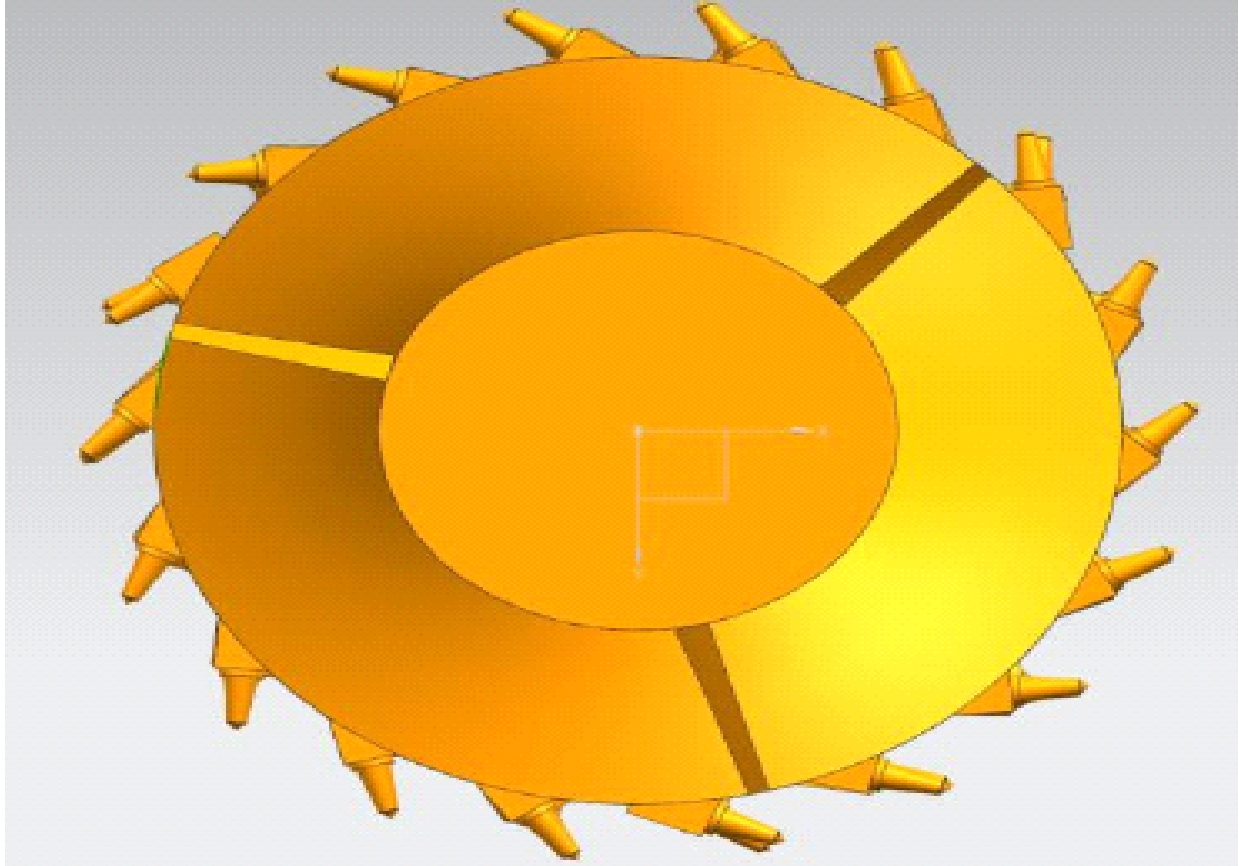

图3 采煤机简化仿真模型
Fig.3 Simplified simulation model of shearer

2.2 EDEM软件仿真

根据测试结果及文献,煤岩颗粒和采煤机(设定材料为钢)的物理特性和相互间的力学特性见表1[14-16]

设置生成的煤岩颗粒数目为4.2×104,平均半径为34 mm,颗粒尺寸呈正态分布,标准差为0.086,设置固定时间步长为Rayleigth时间步长(16%),仿真时间为20 s。在刮板输送机上部建立Grid Bin Group,以便计算块煤率等相关指标[17]。由于生成的颗粒数目庞大,所以将中部槽的下部删除,颗粒到此部分时自动消失。采煤机割煤仿真模型如图4所示,其中红色颗粒为要被截割的煤岩颗粒。

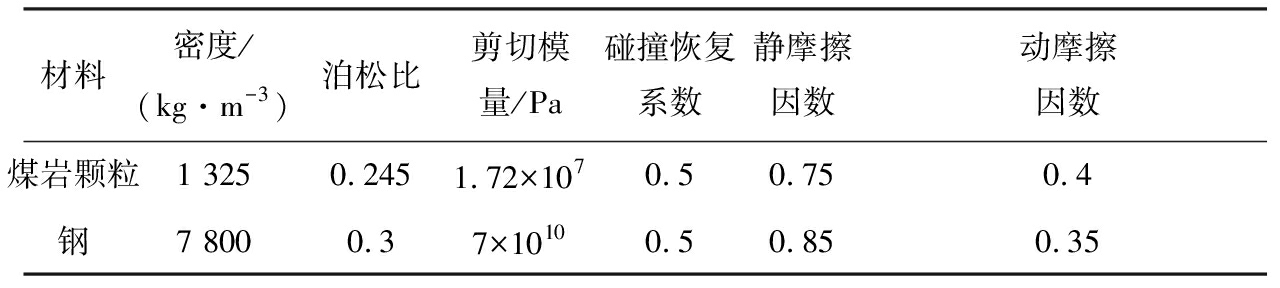

表1 煤岩颗粒和采煤机的物理特性和相互间的力学特性
Table 1 Physical properties and mechanical properties of coal particles and shearer

材料密度/(kg·m-3)泊松比剪切模量/Pa碰撞恢复系数静摩擦因数动摩擦因数煤岩颗粒1 3250.2451.72×1070.50.750.4钢7 8000.37×10100.50.850.35

(a) 正视图

(b) 侧视图

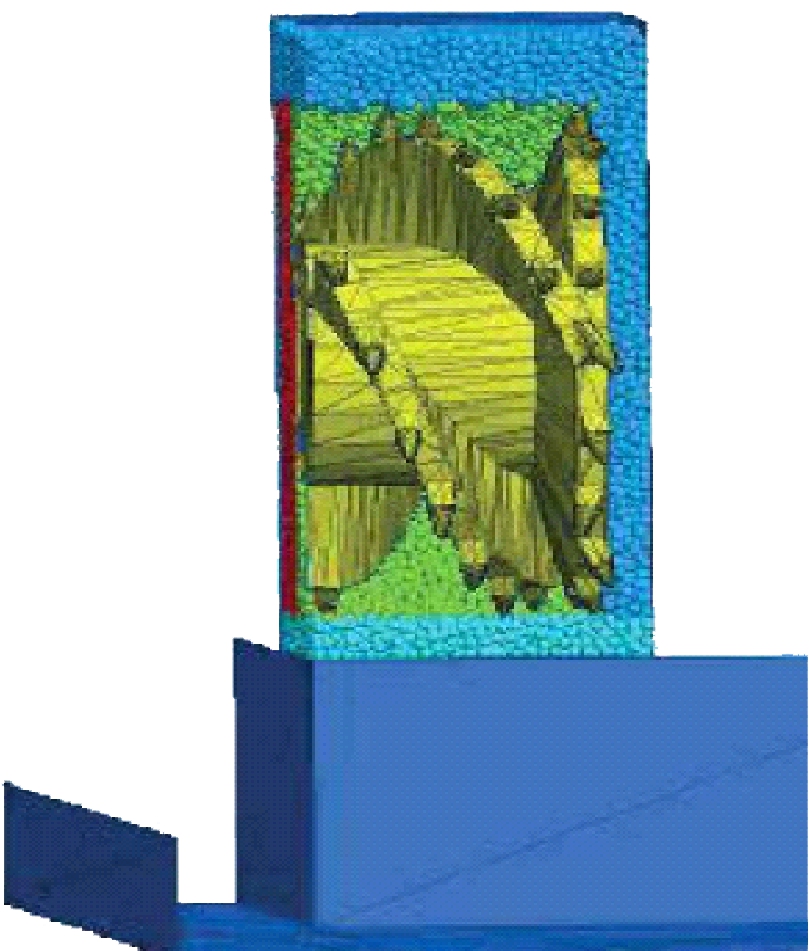

图4 采煤机割煤仿真模型
Fig.4 Simulation model of coal cutting by shearer

2.3 仿真方案及结果

块煤率ηkm计算公式为[18]

(12)

式中:mkm为最大尺寸大于15 mm的煤岩颗粒的总质量,kg;M为所截割煤岩颗粒的总质量,kg。

根据理论分析及实际采煤机作业要求,合理控制试验因素变化范围,对每个编号重复仿真7次,取平均值作为仿真结果,因素水平编码见表2,仿真方案与结果见表3,其中X1X2X3为因素编码值。

2.4 结果分析

运用SPSS数据分析软件对块煤率仿真结果进行回归分析,其回归方程检验数据见表4。

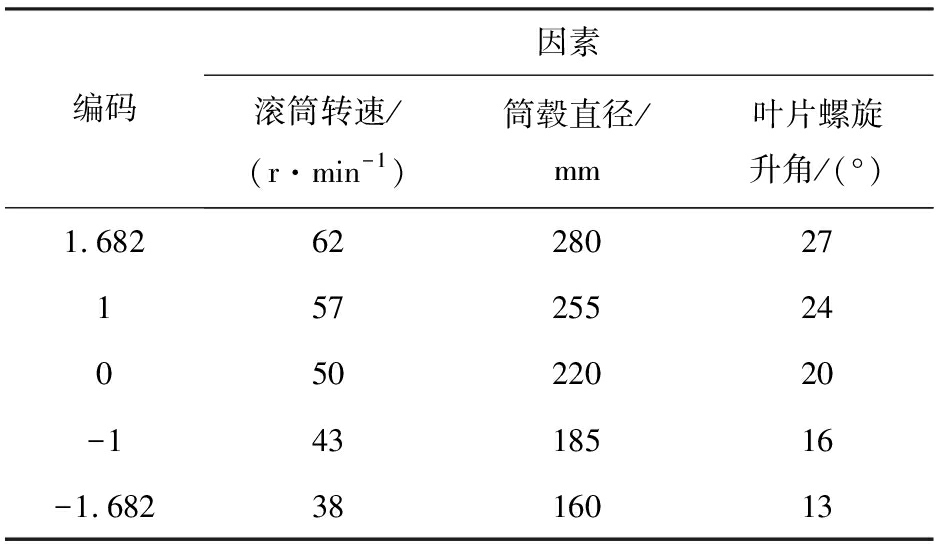

表2 因素水平编码
Table 2 Factor level coding

编码因素滚筒转速/(r·min-1)筒毂直径/mm叶片螺旋升角/(°)1.68262280271572552405022020-14318516-1.6823816013

表3 块煤率仿真方案与结果
Table 3 Simulation scheme and results of lump coal rate

序号滚筒转速X1筒毂直径X2叶片螺旋升角X3块煤率/%111125.40211-126.8431-1128.5441-1-126.975-11128.406-11-129.047-1-1126.368-1-1-126.3991.6820025.2910-1.6820026.811101.682025.93120-1.682024.6013001.68231.601400-1.68231.491500031.281600031.541700031.711800030.551900031.402000030.742100031.602200031.702300031.13

表4 块煤率回归方程检验数据
Table 4 Test data of regression equation of lump coal rate

来源平方和自由度均方F值回归44 520.69104 452.0720 236.68残差2.92130.22修正前44 523.6123修正后145.0822

F表得F0.01(10,13)=4.10,F=20 236.68>F0.01(10,13),因此回归方程高度显著,块煤率二次回归方程模型为

D=-181.897+4.563X1+1.011X2+0.361X3-

0.038X1-0.002X2-0.004X1X2+

0.002X1X3-0.002X2X3

(13)

根据仿真结果,运用Matlab绘制三维等值线图,如图5所示。

(a) 等值线1

(b) 等值线2

(c) 等值线3

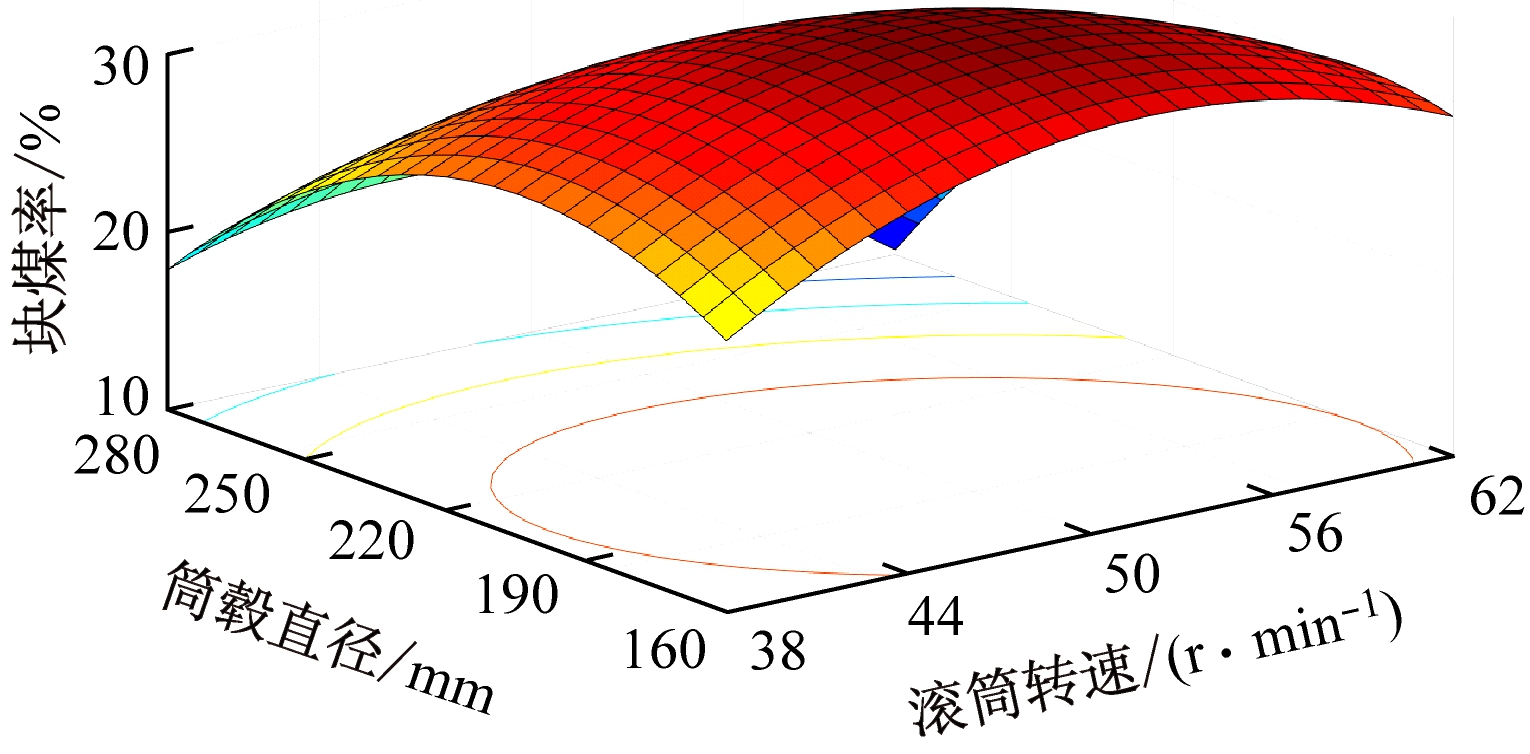

图5 块煤率等值线
Fig.5 Contour of lump coal rate

分析图5可知,随着滚筒转速的增大,块煤率呈现先上升后下降的趋势;将滚筒转速固定在零水平时,随着的筒毂直径的增加,块煤率呈现出先上升后下降的趋势;而叶片螺旋升角的增加对块煤率的影响不大。将筒毂直径固定在零水平时,叶片螺旋升角的增加对块煤率的影响同样不大。除此之外,由回归方程和三维等值线图可知,在试验范围内三因素对块煤率显著性的影响从大到小顺序是滚筒转速、筒毂直径、叶片螺旋升角。

2.5 采煤机性能优化

根据回归方程,利用Matlab中非线性优化fmincon函数,以块煤率最大为条件进行寻优处理。优化处理结果:滚筒转速为48.74 r/min,筒毂直径为233.79 mm,叶片螺旋升角为14.09°。在此条件下,采煤机块煤率为36.52%。

3 试验验证

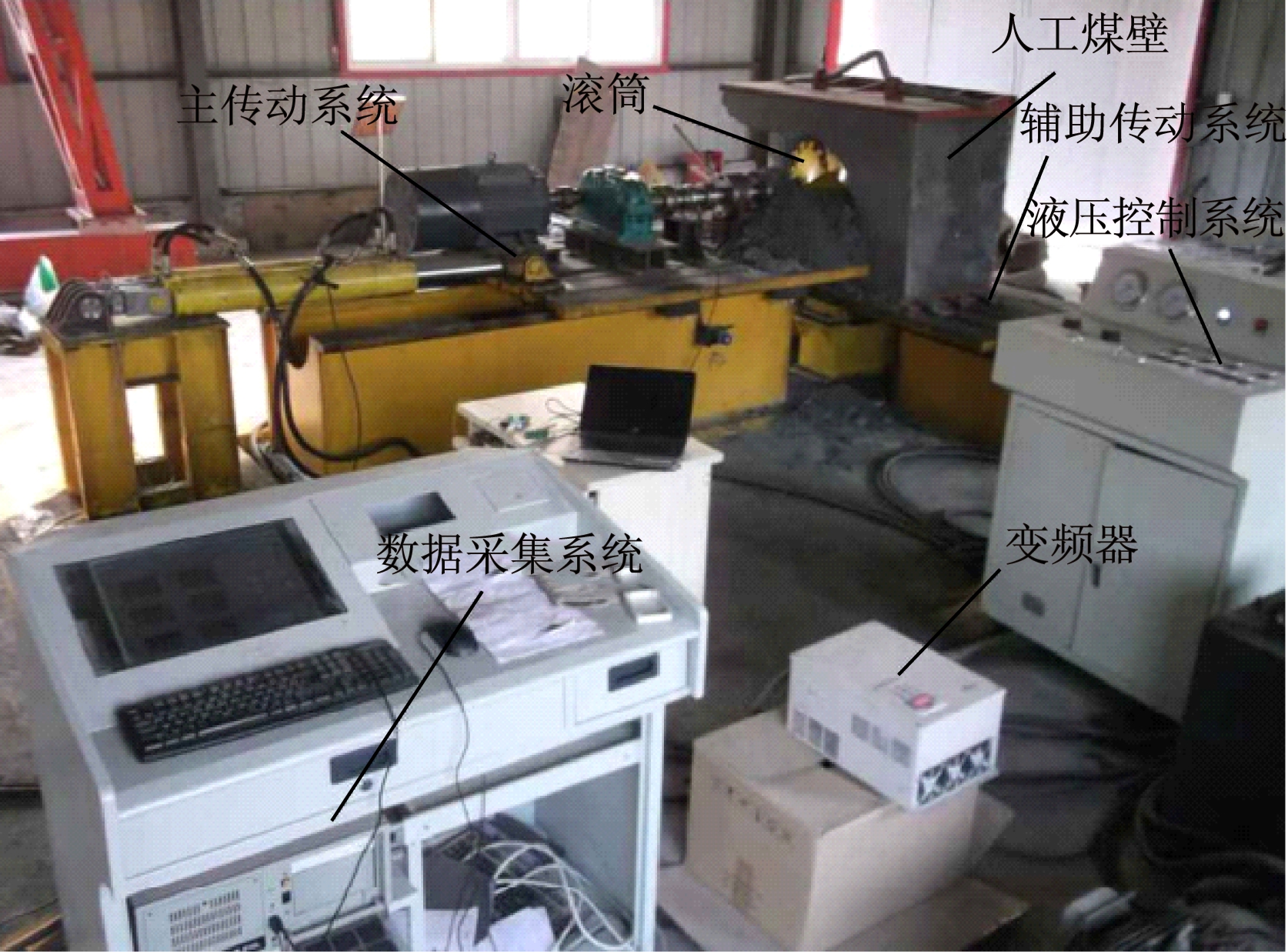

为验证利用离散元软件EDEM进行块煤率研究的可行性,在中国矿业大学机电工程学院室内开展试验验证。在筒毂直径为255 mm,叶片螺旋升角为13,16,20,24,27°的情况下,使用变频器令电动机转速分别为38,43,50,57,62 r/min开展台架试验,对不同转速下采煤机的块煤率进行测定。台架试验装置如图6所示,试验与仿真结果如图7所示。

图6 台架试验装置
Fig.6 Bench test device

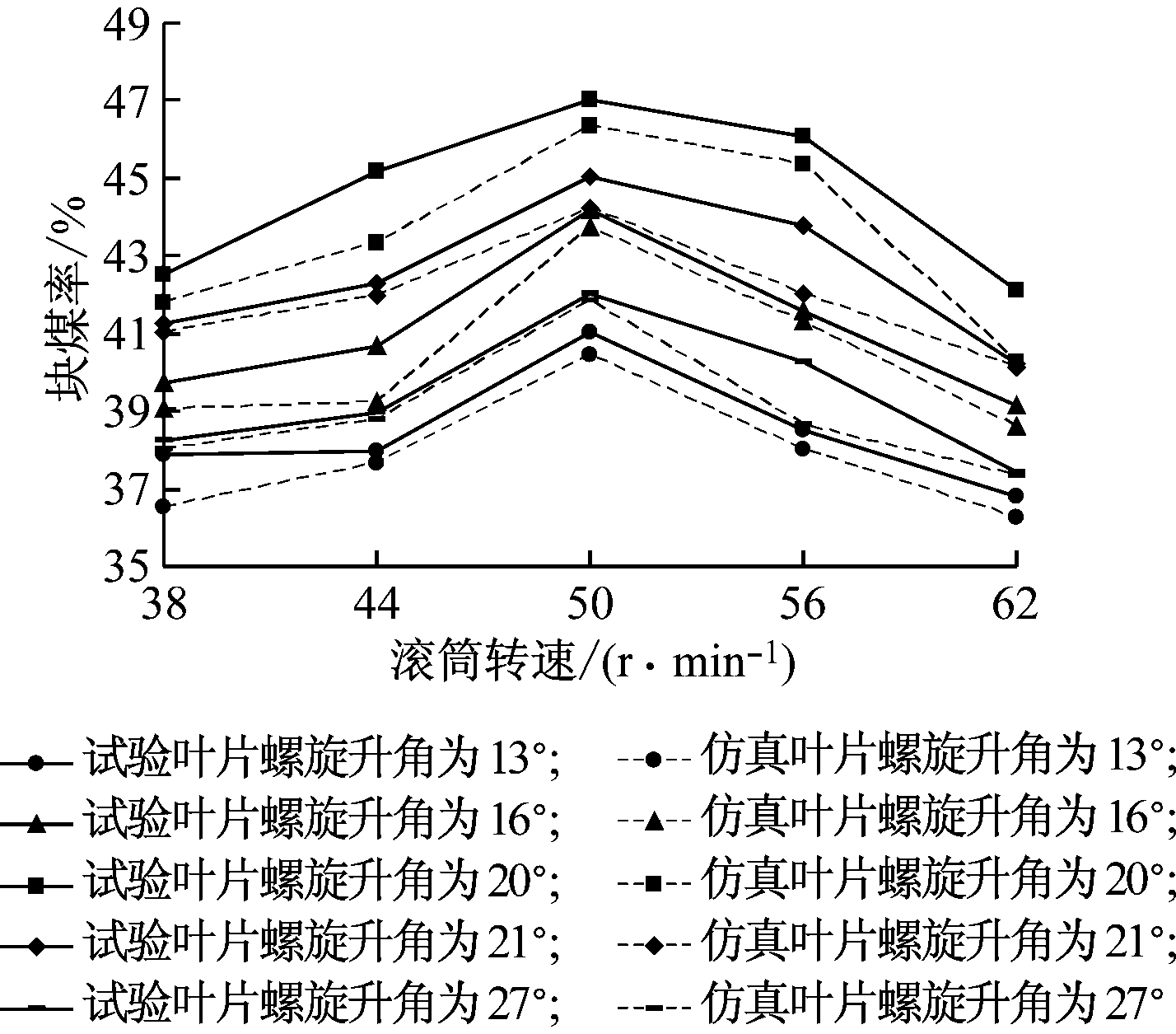

图7 不同滚筒转速、叶片螺旋升角下试验与仿真的块煤率对比
Fig.7 Comparison of lump coal rate obtained by test and simulation under different rotating speeds and blade spiral angles

从图7可以看出,在不同叶片螺旋升角随着转速的增加,试验与仿真的块煤率变化趋势基本一致,试验所得块煤率均略大于仿真所得结果。试验与仿真所得块煤率的最大差值为1.85%。

4 结论

(1) 以采煤机为研究载体,对煤岩颗粒在叶片上的受力进行研究分析并建立其动力学模型。

(2) 运用EDEM作正交采煤虚拟试验,通过二次回归正交旋转组合设计方法建立回归方程。运用Matlab绘制等值线图,得到了试验因素对各指标的影响趋势并确定了影响块煤率的主次因素。

(3) 确定了MG450/1080-WD型采煤机的最佳参数组合,当滚筒转速为48.74 r/min,筒毂直径为233.79 mm,叶片螺旋升角为14.09°时,其性能最优,此时采煤机块煤率为36.52%。

(4) 对比不同转速、叶片螺旋升角下块煤率的仿真与试验结果,两者结果变化趋势一致,证明了应用离散元法研究综采工作面采煤性能的可行性。
