0 引言
随着煤矿信息化建设的深入发展和“两化融合”的逐步推进，煤矿已建成安全监控系统、人员定位系统、大型机电设备集中控制系统和矿井综合自动化系统等多种监控类系统，为煤矿安全生产提供了有力的技术保障。然而，煤矿监控类系统架构多样，缺乏对故障信息分级分类的统一定义描述，故障处理知识共享缺少途径，导致故障处理时效性低、现场维护工作量大、运维成本高[1-3]。鉴此，笔者设计了一种煤矿监控类系统远程故障分析平台，可实现故障信息统一采集、远程分析和分级推送等功能。
1 故障信息规范
煤矿监控类系统种类繁多，故障信息表示方式各异，存储格式也不统一，技术人员需要通过多种途径查看故障信息，难以快速、准确查找故障原因。因此，需要对故障信息进行规范，有利于在煤矿监控类系统远程故障分析平台中进行不同级别、类别故障信息的聚合、统计、查询和分析操作[4]，也有利于进行运维相关工作任务的分派管理和执行。
(1) 故障信息分级规范。按故障信息所表现的故障严重程度进行分级。① 一级故障信息(致命故障信息)：可能导致人员生命安全受到危害的故障信息。② 二级故障信息(严重故障信息)：必然导致系统整体终止运行或组件损坏的故障信息。③ 三级故障信息(一般故障信息)：必然导致系统功能缺失、性能降低的故障信息。④ 四级故障信息(轻微故障信息)：可能导致系统功能缺失、性能降低的故障信息。
(2) 故障信息分类规范。① 故障事件类：直接描述本次故障事件的信息。② 隐患信息类：与可能发生的故障密切关联的信息。③ 一般信息类：对描述故障事件、分析故障原因有帮助的任何信息。
(3) 故障信息一般通过故障探针检测获得，故障探针内容和传输规范见表1。

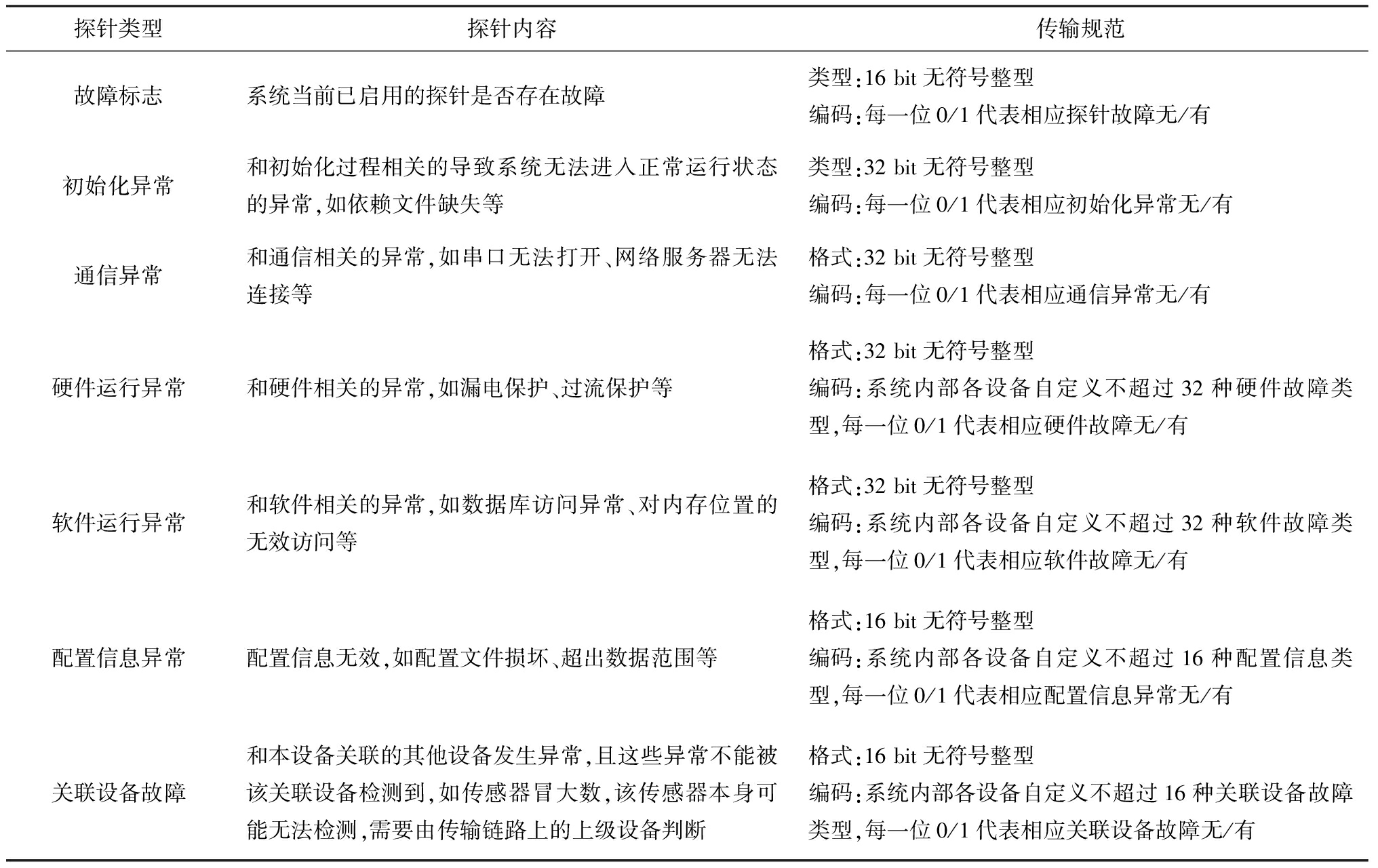

表1 煤矿监控类系统故障探针内容和传输规范
Table 1 Fault probe content and transmission specification of coal mine monitoring system
2 平台架构
煤矿监控类系统远程故障分析平台分为设备层、网络层、系统层和运维层，如图1所示。设备层包含监控类系统中的终端设备(如传感器、执行器等)；网络层包含所有数据传输中间层设备(如分站、网关和交换机等)；系统层包含监控类系统上位机软件和故障信息采集软件；运维层包含远程故障信息分析软件和故障信息中心库。

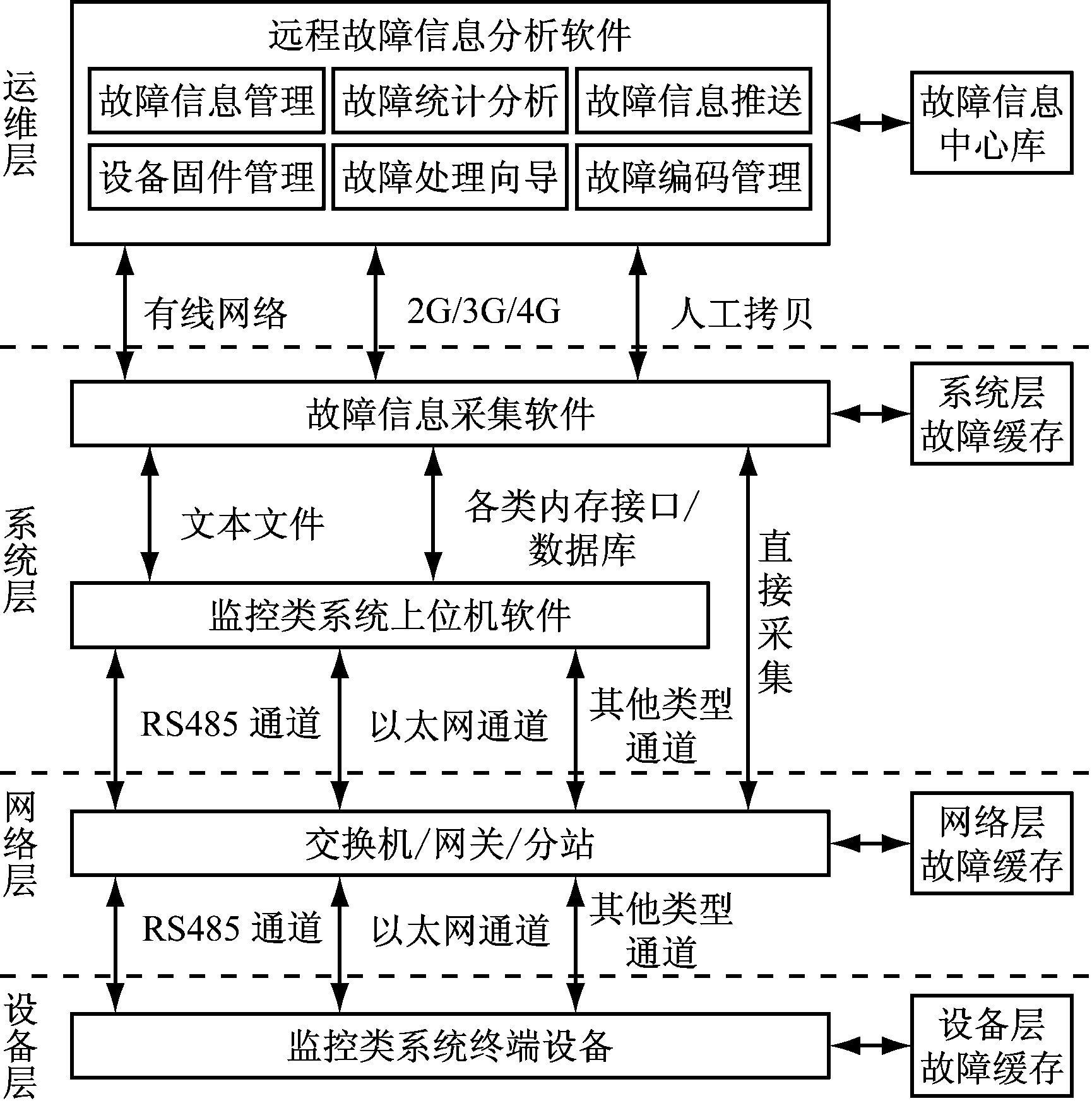

图1 煤矿监控类系统远程故障分析平台架构
Fig.1 Architecture of remote fault analysis platform of coal mine monitoring system
平台涵盖故障信息的产生、采集、传输、存储、统计、分析和推送等环节。故障事件发生在哪个层级，其关联信息就从哪个层级(除运维层外)向上传输。在设备层，监控类系统中的终端设备内置故障探针，具备故障自诊断能力，检测到故障后将关联信息缓存，并通过RS485、以太网及其他各类通道上传至网络层。网络层收到设备层传来的故障信息时，先对设备层故障信息进行缓存，再连同网络层产生的故障信息一起打包上传至系统层[5]。系统层部署的故障信息采集软件可通过内存接口、数据库或文本文件等方式从监控类系统上位机软件中获得故障信息，同时支持网络层设备故障信息直接采集，故障信息缓存后通过有线网络、2G/3G/4G无线网络、人工拷贝等方式传输至运维层[6-7]。运维层将接收的故障信息存入故障信息中心库，其基本业务功能包括故障信息管理、故障统计分析、故障信息推送、设备固件管理、故障处理向导、故障编码管理等，其他业务功能可以插件模块的形式加载运行。
3 平台关键技术
3.1 故障信息采集
故障信息采集分为按需采集和固定采集2种方式：按需采集的一般是系统特征信息，如硬件版本、软件版本等；固定采集的一般是系统运行时的异常信息、关键点连续监测信息等。
从设备层到系统层，故障信息采集协议遵循监控类系统原有的传输协议执行。故障信息采集软件需要根据系统的接口类型配置采集方法，例如要获得安全监控系统的故障信息，需要从以下方面进行采集：① 通过实时数据接口[8]获得井下设备当前故障信息；② 从配置文件中获得系统各类固定配置信息；③ 从日志文件中获得系统各类未处理异常信息。
故障信息采集软件设计为插件模式，包括采集主控模块、执行插件模块、自动更新模块。采集主控模块控制采集流程，实现对执行插件的卸载和加载，根据用户的配置执行数据采集工作；执行插件模块负责各类故障信息具体采集功能的执行，按实际情况一般每种采集接口封装为一个DLL(Dynamic Link Library，动态链接库)插件；自动更新模块负责软件版本检测和补丁下载。
3.2 故障信息多层缓存
故障信息在层级间传输时，若遇到线路不稳定[9]、断电、设备复位等情况，可能会丢失故障信息。为了在后期查询时保持故障信息的连续性，需要尽可能将故障信息就近缓存。因此，设计故障信息多层缓存机制。一般在井下可设置1～2种临时缓存点，如设备层的传感器和网络层的分站；在系统层上位机中设置缓存点；在运维层设置故障信息中心库。
在设备层，由于大量终端设备存储空间较小，不能长时间、大量缓存故障信息，所以需要及时回收缓存空间：可配置较短的超期时间，如果故障信息在超期后仍未能上传则立即删除。在此基础上，结合故障信息分级规范，优先删除二级、三级和四级故障信息，尽可能保留一级故障信息。
在网络层，网络设备存储空间要比终端设备稍大，但仍不能大量缓存故障信息，因此在该层可优先删除三级和四级故障信息，保留一级和二级故障信息。
在系统层，上位机的存储空间较大，因此能够长时间缓存故障信息，可配置较长的超期时间，并尽可能保留所有级别的故障信息。
3.3 故障信息分析和推送
从各层传来的故障信息存入运维层的故障信息中心库后，可通过应用适当的故障信息分析方法[10]，在海量信息中寻找规律、提取有用信息。故障信息分析方法包括基于多Agent的分析方法[11]、基于事实和规则可信度的推理分析方法[12]、综合判断方法[13]、基于故障征兆集与故障原因集的模糊推理方法[14]、多传感器信息融合方法[15]等。
故障信息经过分析后应及时分级推送给用户：四级故障信息、三级故障信息推送给运维人员；二级故障信息推送给运维人员、研发人员；一级故障信息推送给运维人员、研发人员、运维部门负责人、研发部门负责人等。
4 结语
煤矿监控类系统远程故障分析平台可实现设备与故障分析资源在地域上的分离：一方面，可将故障分析任务分解为不同的子问题，利用不同的故障分析资源进行分析，得到准确的分析结果；另一方面，同一故障分析资源可为不同地域的多个或多种设备提供分析服务，有利于资源共享。该平台为故障分析提供了重要的数据支撑，提高了故障分析能力，加快了故障排查进度。后续在平台中可依托大量故障信息，尝试采用人工智能等方法辅助故障诊断，在一定程度上实现自动学习故障特征、自动判别故障状态等功能。
