0 引言
目前，煤矿井下人员定位系统主要基于RFID,ZigBee,WiFi等无线通信技术[1]。RFID最早应用于井下人员定位系统，但因无线传输距离短、极易受干扰等逐渐被其他技术取代；ZigBee技术功耗低，发射距离较远[2]，目前在煤矿井下人员定位系统中得到广泛应用，但定位误差较大(普遍大于2 m)，且常出现定位距离不稳定、跳跃等情况；WiFi人员定位系统存在标签功耗高、WiFi热点采集算法复杂、同频干扰严重、非标协议开发、定位精度不高等问题。
针对上述问题，本文提出一种基于可见光通信(Visible Light Communication，VLC)[3-4]与惯性导航系统(Inertial Navigation System，INS)相结合的煤矿井下精确定位系统。该系统通过LED可见光定位基站和智能信息矿灯实现定位，利用INS技术得到井下人员运动轨迹和方向，可有效提高井下人员定位精度。
1 系统定位技术
1.1 VLC技术
VLC是一种以LED发出的可见光为信息载体，高速调制LED光源以实现信息传输的通信技术，兼顾照明与通信，不产生电磁辐射，也免受其干扰[5-7]。IEEE 802.15.7明确了VLC规范和标准要求。
VLC为煤矿井下人员定位系统设计提供了一种新的解决方案[8]。利用煤矿井下LED循环发出的ID编码信息，每个LED光源环境可形成一个较为精确的定位网络，通过LED可见光载体提供的信息即可确定所处的区间位置，实现井下定位。
1.2 INS技术
INS是一种以牛顿力学定律为基础，完全依靠速度传感器、角速度传感器等硬件，不依赖外部导航信息的自主式导航技术[9]，适用于煤矿井下相对封闭的工作环境。
智能信息矿灯为煤矿井下精确定位系统的终端设备，其获取内置加速度传感器和陀螺仪在惯性参考坐标系中测量的加速度和姿态角并对数据进行时间积分[10]，之后将数据变换到导航坐标系中，即可得到智能信息矿灯在导航坐标系中的速度、姿态、偏移角、位置等信息。因INS对采集数据进行积分，使得传感器误差累计，导致定位精度较差。智能信息矿灯通过识别LED可见光定位基站的ID编码信息重新定位，校正INS数据，修正累计误差对INS定位精度的影响。
2 系统定位算法
2.1 VLC解调算法
智能信息矿灯的摄像头采用YUV格式提取数据，实现VLC解调。YUV是视频处理中一种颜色编码方法，其中“Y”表示明亮度(也称灰度)，“UV”表示色度，用来描述像素色彩及饱和度[11]。
摄像头每拍摄到1帧明暗条纹即进行YUV格式数据提取，同时对可见光灰度信息进行比较。由于智能信息矿灯摄像头获取的是二维图像，可见光在二维空间内像素点分布不均匀，采集的灰度亦不同，无法采用确定的门限判决灰度信息为“1”或“0”，需采用多项式拟合出一个变化的判决门限，并根据拟合的判决门限建立直角坐标系，解调出“1”和“0”。
在直角坐标系中给定数据A(xi,yi)，i=1，2,…,N,N为像素点个数,xi为第i个像素点，yi为第i个像素点灰度。根据该数据的集合可得到近似曲线：
Yi=P(xi)
(1)
所有数据点不要求在该近似曲线上，但要求这些数据点与该曲线间具有最小偏差。A(xi,yi)与近似曲线的偏差为
εi=P(xi)-yi
(2)
拟合出多样本数据，使偏差平方和最小，得到最小二乘拟合定义式(式(3))，从而解调可见光图像数据。
(3)
式中P(xi)为第i个像素点灰度拟合值。
2.2 终端定位算法
智能信息矿灯采用捷联式INS技术[12]，通过加速度传感器测量井下人员移动速度、陀螺仪测量人员姿态角，对采集数据进行校准后得到人员姿态、速度等信息。根据导航坐标系(n系)数据与智能信息矿灯加速度传感器测量值，计算出人员移动速度：
(4)
式中：
为方向余弦矩阵；fb为加速度传感器测得的比力向量；
为地球自转角速度，
为n系对于地心惯性坐标系(e系)的旋转角速度；g为重力加速度。
方向余弦矩阵为
(5)
式中：φ为滚转角；θ为俯仰角；γ为偏航角。
智能信息矿灯坐标系(b系)相对n系的角速度为
(6)
式中
为
三轴分量，由陀螺仪测得。
由式(6)可得
(7)
求解式(7)即可得到智能信息矿灯姿态角φ,θ，γ。
智能信息矿灯采集加速度传感器与陀螺仪数据，经校准后得到运动速度与姿态角。根据姿态角计算偏航角(即运动方向)，根据运动速度计算某时刻井下人员到LED可见光定位基站的距离，从而实现精确定位。
(8)
式中：L为定位距离计算值；Tj为智能信息矿灯相对LED可见光定位基站运动到某空间点的相对时间点(在LED光源下，智能信息矿灯每识别到ID编码信息及LED光源中心相对范围1 m内，j=0，T0=0)。
3 系统开发
3.1 系统组成

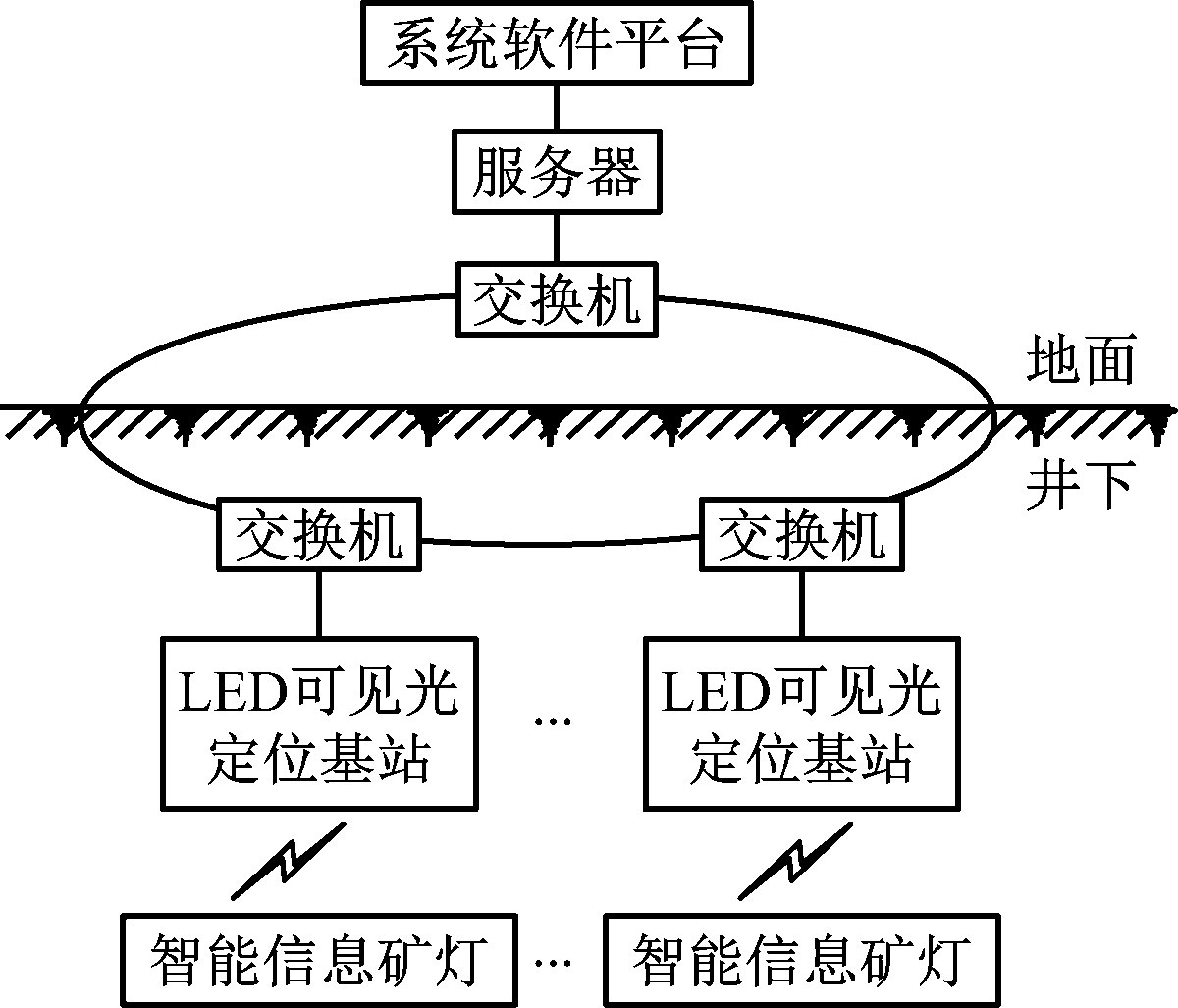

煤矿井下精确定位系统由智能信息矿灯、LED可见光定位基站、交换机、服务器、系统软件平台组成，如图1所示。系统可应用于煤矿主运输巷、回风巷、采煤工作面、掘进工作面等可安装矿用LED照明灯的区域。
图1 煤矿井下精确定位系统组成
Fig.1 Composition of precise positioning system of coal mine underground
智能信息矿灯由煤矿井下人员携带。系统通过LED可见光定位基站实现定位数据传输，利用井下环网交换机将定位数据上传至服务器进行存储[13]。系统软件平台通过调取、归类和分析数据，实时显示井下人员位置。
3.2 智能信息矿灯

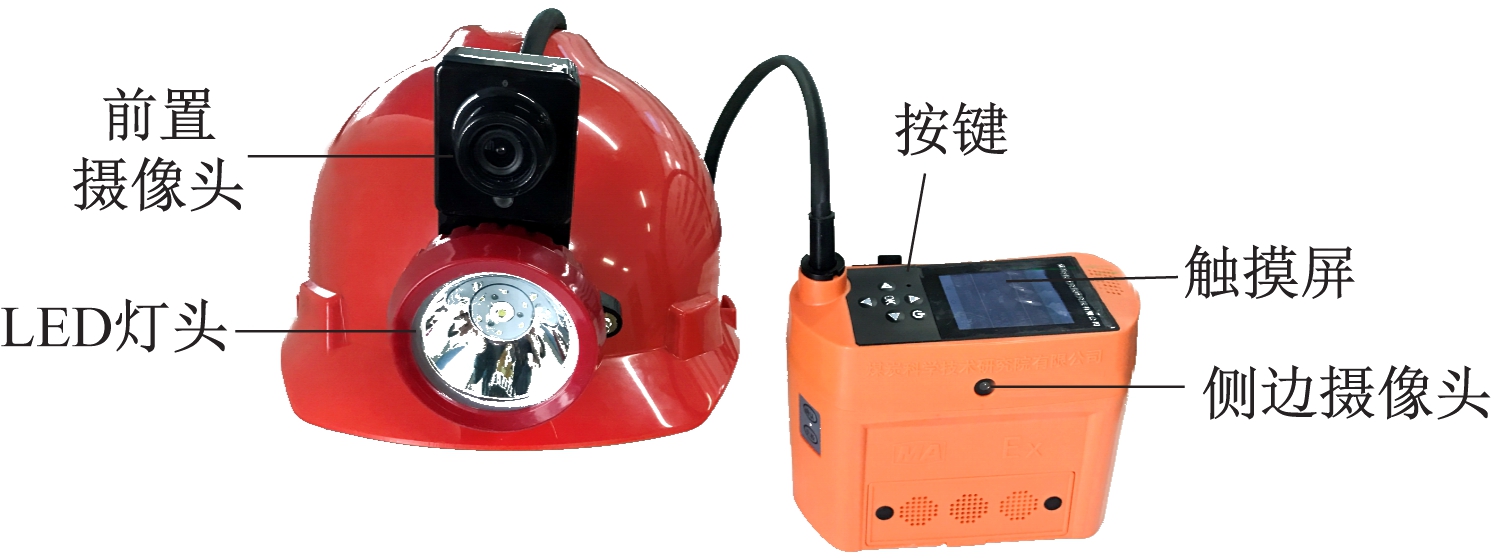

智能信息矿灯如图2所示。其内置核心芯片、加速度传感器、重力传感器、陀螺仪、矢量传感器、4G模块、WiFi模块、环境参数传感器等，为实现惯性导航提供了硬件支持。前置摄像头和侧边摄像头为CMOS传感器，用于接收LED可见光信号。
图2 智能信息矿灯
Fig.2 Intelligent information mining-lamp
智能信息矿灯采用Android系统平台设计，利用JAVA语言开发定位软件，工作流程如图3所示。定位软件核心为终端定位算法和VLC解调算法。
图3 智能信息矿灯定位软件工作流程
Fig.3 Working flow of positioning software of intelligent information mining-lamp
智能信息矿灯定位软件控制CMOS摄像头采集由LED可见光定位基站发出的可见光信号，经数据解调后提取基站ID，从而实现VLC定位；结合INS技术，以读取的第1个基站可见光信息为参考起点，以第2个基站可见光信息为方向支点，其他基站对INS数据进行修正，实现在井下巷道中导航及前进方向判定，并根据终端定位算法得到定位位置，实现VLC与INS融合定位功能。
在LED光源下，根据LED可见光定位基站内3组LED灯珠(ID编码信息灯珠)实现三边定位，结合TDOA(Time Difference of Arrival，到达时间差)定位算法，形成VLC定位模型，得出LED光源下的定位坐标。煤矿井下巷道积聚大量粉尘或因湿度很大而产生雾气，导致光源信号误差增大、定位响应时间略有延迟，需对定位算法进行大量训练和优化。
智能信息矿灯灯头光敏传感器接收到LED可见光定位基站发出的可见光信号后，自动触发定位软件打开摄像头工作模式；当光敏传感器感光消失3 s后，摄像头自动关闭，进入节电休眠状态，等待下次激活。
智能信息矿灯采用10 A·h锰酸锂电池，额定供电电压为DC3.7 V，工作电流不大于400 mA，具有可见光定位、摄像、4G通信、照明、WiFi通信及环境参数检测等功能，所有功能全部开启时供电时间不小于11 h。
3.3 LED可见光定位基站

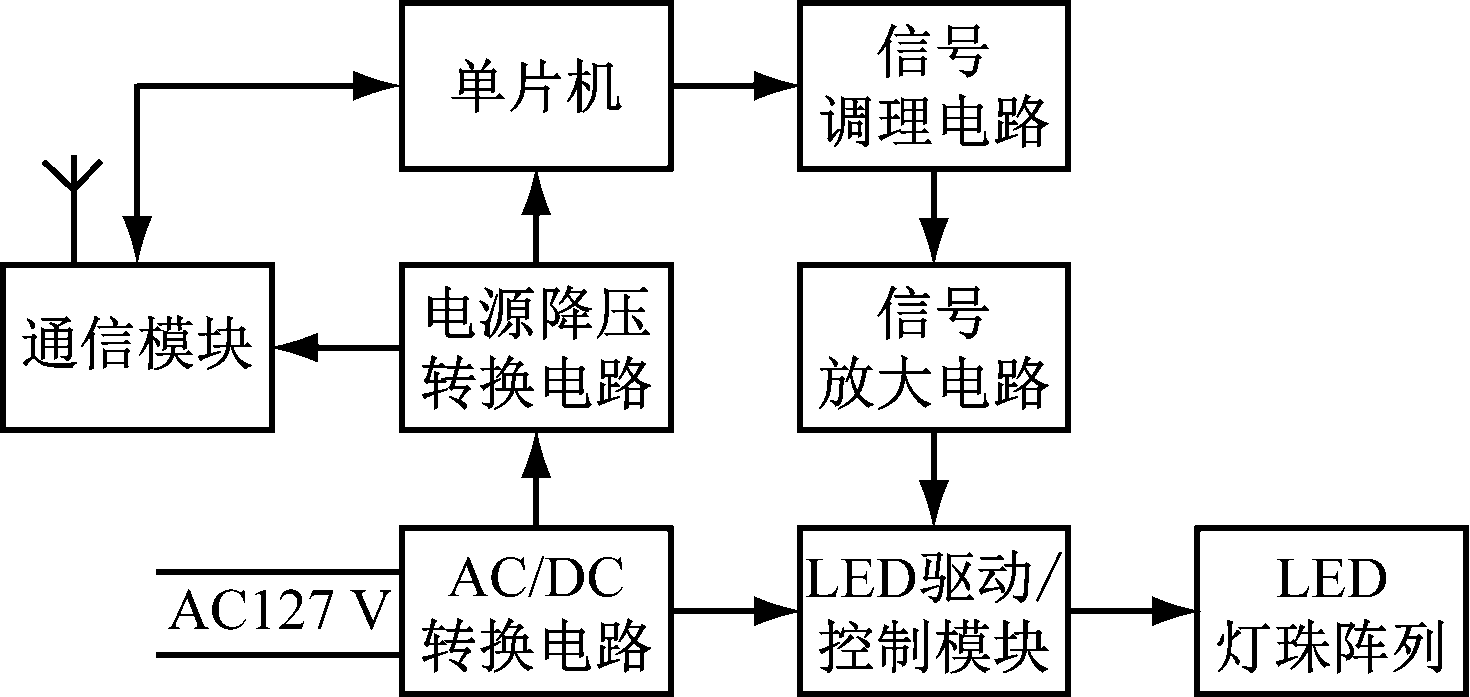

LED可见光定位基站由单片机、LED驱动/控制模块、LED灯珠阵列、通信模块等组成，如图4所示。实物如图5所示。通过对LED照明灯加装通信和LED驱动/控制模块，即可将其改造为LED可见光定位基站，布置方便，降低了通信网络使用与维护成本。
图4 LED可见光定位基站组成
Fig.4 Composition of LED visible light positioning base-station

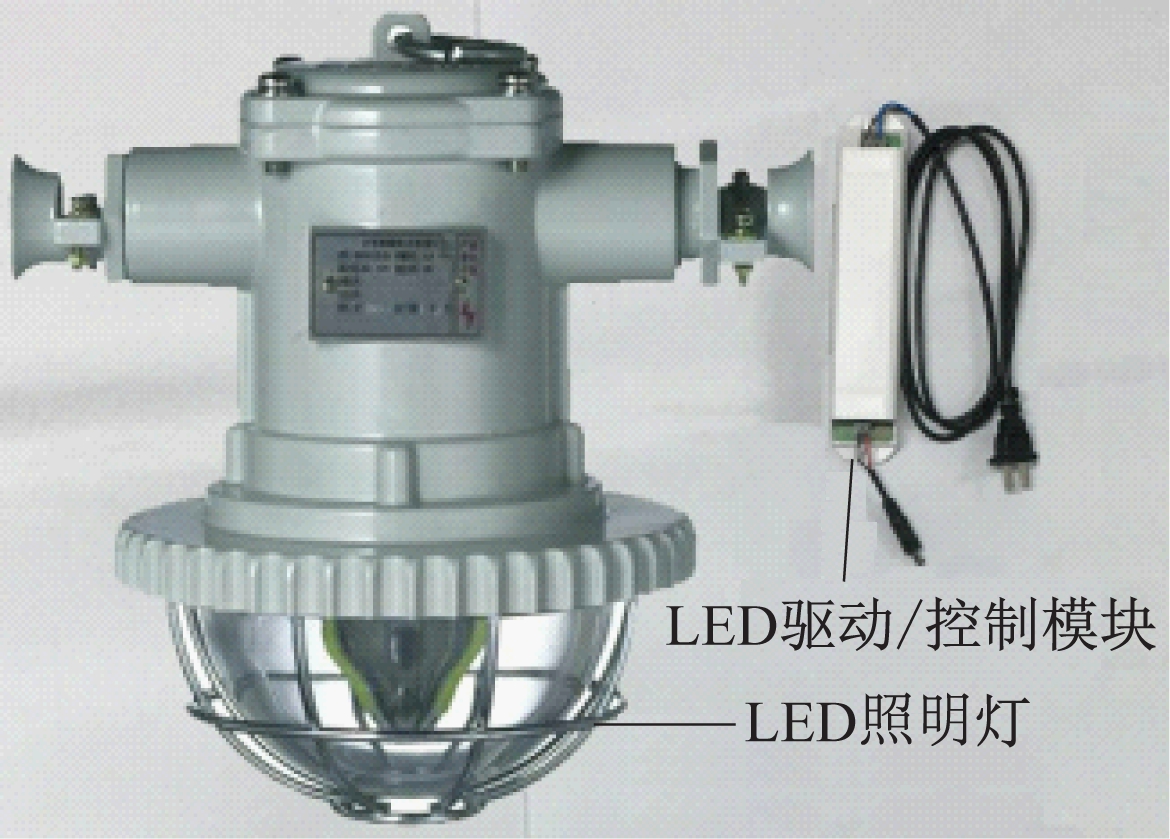

图5 LED可见光定位基站
Fig.5 LED visible light positioning base-station
LED可见光定位基站采用开关键控调制方式。电源输入范围为AC85～265 V，经AC/DC转换后输出DC35 V，再经LED驱动/控制模块后驱动LED照明灯工作。通信模块具有RJ45网络接口和WiFi接口功能，满足通信链路接入需求。
LED可见光定位基站选用STM32F030F4单片机，其为32位ARM微控制器，功耗低，体积小，性价比高。根据开关键控调制原理，单片机按照设定的ID编码，以一定频率调制高频MOSFET和三极管开关电路，使其高频率通断切换，控制DC35 V电源按一定频率通断输出，从而控制LED灯珠阵列高速闪烁。LED灯珠发出的“亮”、“灭”可见光即为调制光脉冲信号，该信号被循环发送，成为可被摄像头识别的可见光ID编码信息。
LED可见光定位基站采用隔爆兼本质安全型式，灯头内加装反光罩，以减少光源散射，并使LED照明灯在距地面4 m时有效光源覆盖半径达3 m。采用3组LED灯珠等距离排布方式，其中1组灯珠用于定位和输出基站ID，另外2组灯珠具有定位辅助功能，其ID编码信息不计入基站ID读取范围。
4 系统测试
4.1 测试过程

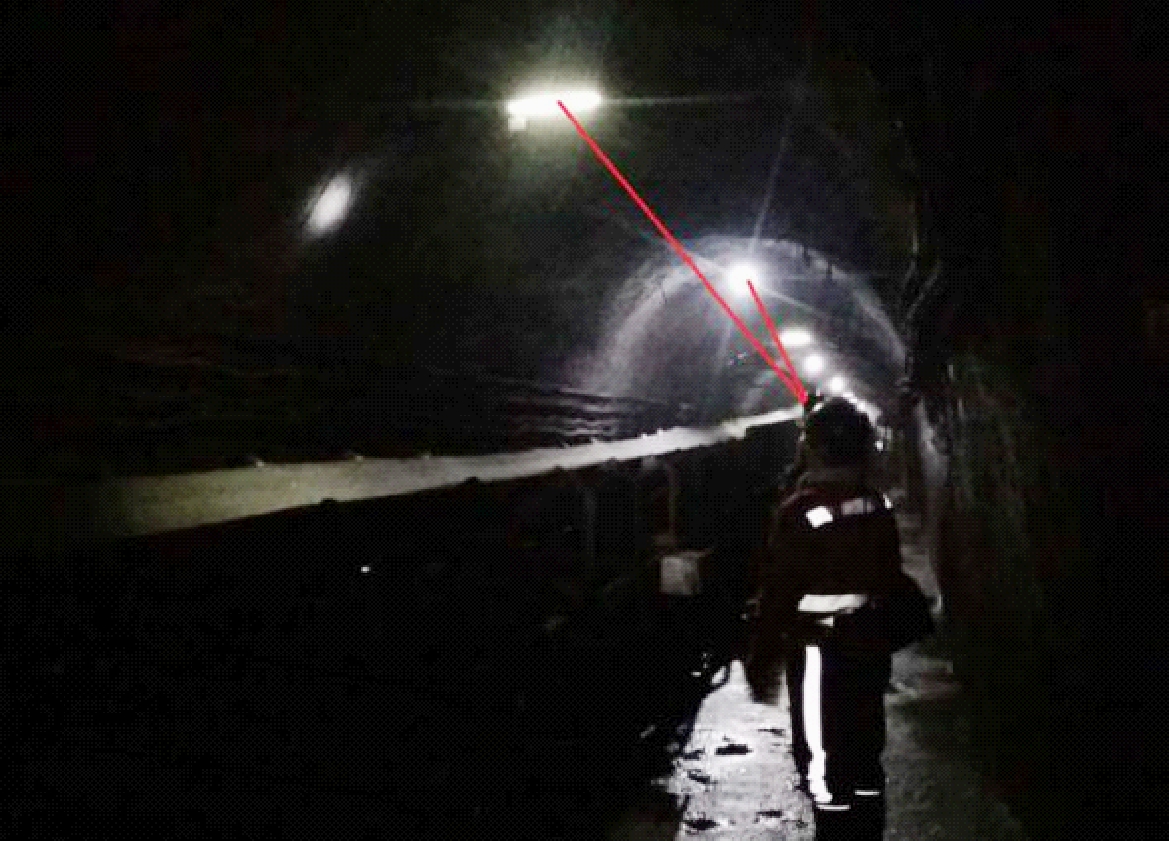

系统测试在煤矿井下巷道(高3 m，宽4 m)中进行。矿用隔爆兼本质安全型LED照明灯布置如图6所示。LED照明灯主要分布于巷道顶部中间位置，以10 m等间距直线排布。
图6 巷道LED照明灯分布
Fig.6 LED lighting distribution in roadway

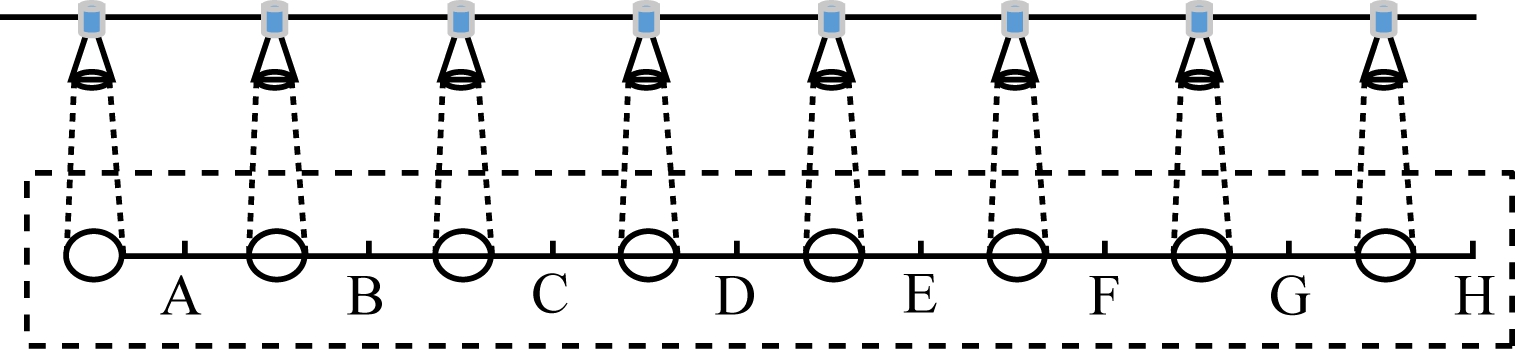

设置8台LED可见光定位基站，如图7所示。5台智能信息矿灯安装在安全帽上，灯头保持平直或倾斜角小于15°。选取A，B，…，H为误差参考点，每个参考点与相邻基站在地面上投影点间的距离均为5 m，在LED可见光定位基站下方时定位距离为0。打开智能信息矿灯定位软件，将智能信息矿灯的摄像头朝向LED可见光定位基站，测试人员以正常速度来回行走，当到达LED可见光定位基站时，摄像头采集图像后即可获取当前位置。测试进行5组，均未漏读，且可随行走路线得到导航轨迹。
图7 LED可见光定位基站布置
Fig.7 Distribution of LED visible light positioning base-station

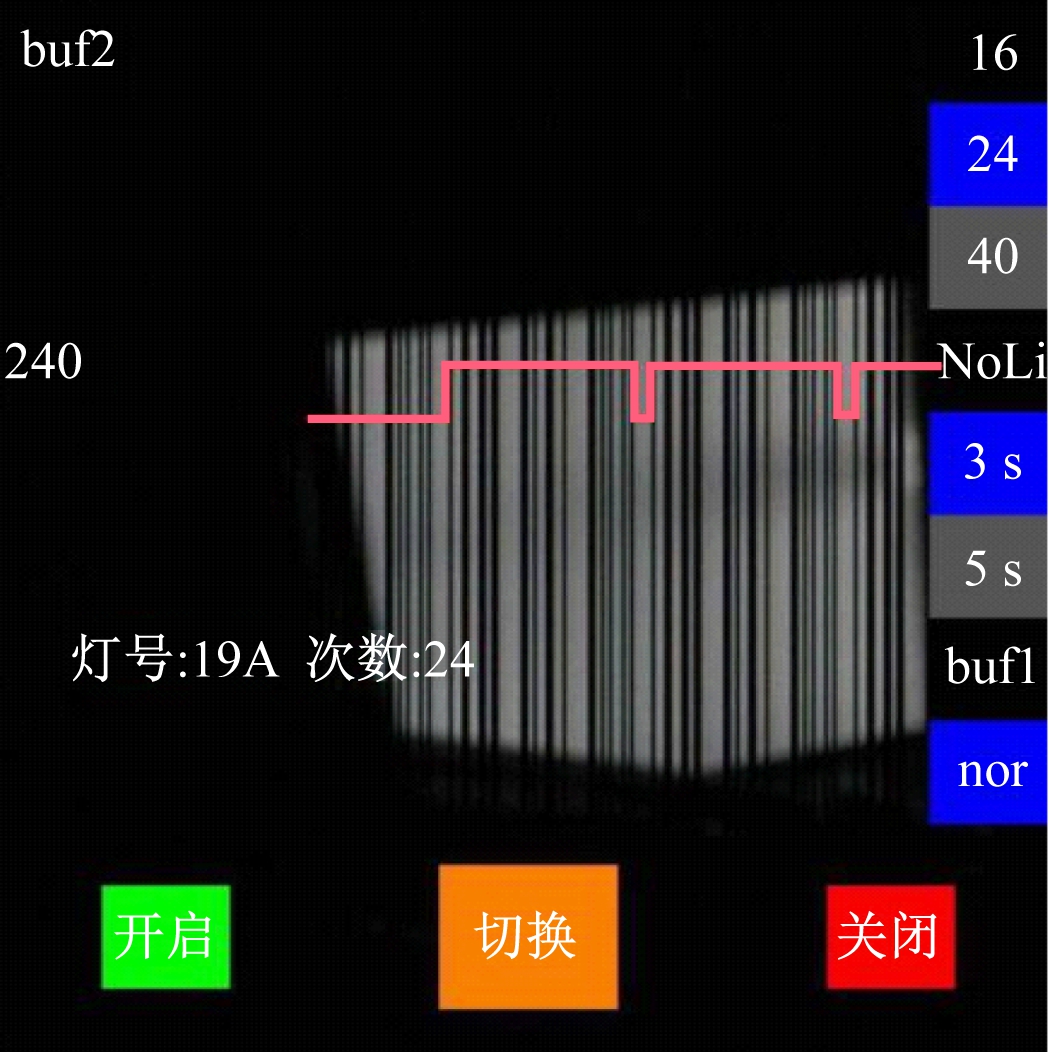

为验证VLC定位功能，在智能信息矿灯定位软件中设置解码查看模式，在LED照明灯下打开该模式，以摄像头每秒扫描24次进行解码，解码显示如图8所示。清晰的明暗条纹即LED可见光定位基站的可见光通信码；方波标线即通信解调码，表示周期性发送帧信息码，每组信息码即LED可见光定位基站的ID编码信息。图8中解码识别出的基站ID为19A。
4.2 测试结果
测试中智能信息矿灯均可通过摄像头采集LED可见光定位基站的可见光信息实现成功定位，并在触摸屏上显示定位信息及导航轨迹。测试数据见表1。测试点A—H的误差参考点距离均为5 m。
图8 解码查看模式
Fig.8 Decoding view mode

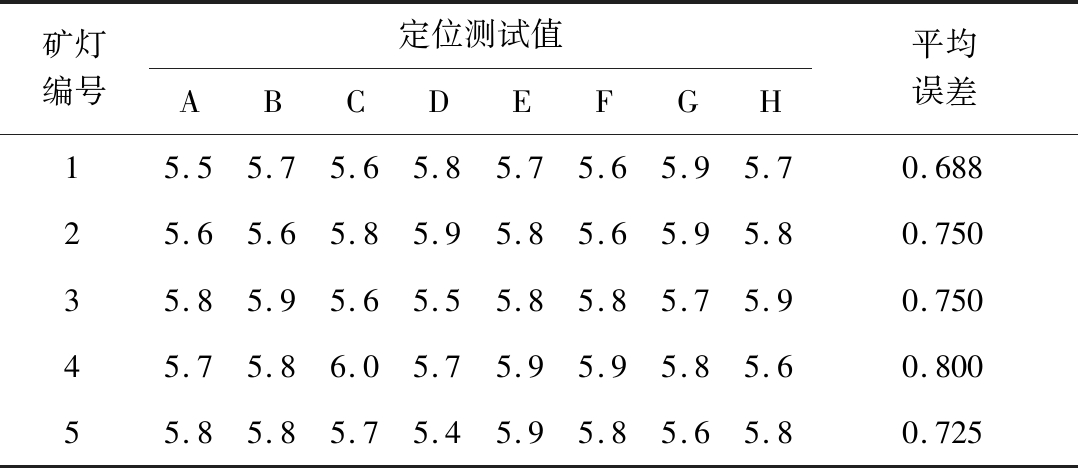

表1 系统测试数据
Table 1 System test data m
可看出每台智能信息矿灯的8组测试点定位平均误差均小于1 m，证明系统能够实现井下人员定位和导航功能，定位精度较高。
5 结论
(1) 基于VLC和INS技术原理，设计了一种煤矿井下精确定位系统。该系统可将井下已有的LED照明灯改造为LED可见光定位基站，矿工仅需携带智能信息矿灯即可完成精确定位，设计安装方便，成本低。测试结果表明该系统定位误差小于1 m，满足煤矿井下人员定位精度要求。
(2) 该系统目前仍处于试验性研究阶段，需进一步提升、优化其核心算法。
