0 引言
随着煤矿安全信息化建设的稳步推进，视频监控系统在煤矿安全领域应用越来越广泛[1]。由于矿井巷道深、环境黑暗、可燃气体多，要求矿用视频监控系统具有低照度视频采集功能和防爆特性[2-3]。低照度视频采集分为被动视频采集和主动视频采集[4]。被动视频采集是指目标物体自身热辐射发出的红外线通过图像传感器成像，易受环境影响、成像模糊；主动视频采集是指系统自身携带的辅助光源发出红外线，经目标物体反射后通过图像传感器成像，照射距离远、受环境影响小、成像清晰，被广泛应用于煤矿视频监控领域。主动视频采集的成像质量、采集范围受辅助光源直接影响[5-6]。常用的辅助光源通过红外LED阵列实现，但红外LED光电转换效率低(20%～30%)、功耗高、体积大、照射距离近和隐蔽性差[7-8]。半导体激光二极管具有光电转换效率高(约60%)、方向性好、照射距离远等优点[9-10]，本文基于半导体激光二极管设计了一种本质安全型低照度视频采集激光辅助光源，满足矿用防爆需求。
1 激光辅助光源设计
本质安全型低照度视频采集激光辅助光源由光路、本质安全型驱动电路和散热装置组成。本质安全型驱动电路驱动半导体激光二极管发出特定波长的红外光束，再通过光路对光束进行整形、匀化等处理，并利用散热装置降低半导体激光二极管工作温度。
1.1 光路设计
1.1.1 半导体激光二极管光源波长选择
由CCD图像传感器光谱响应曲线(图1)可知，在0.76～1.00 μm的红外波段，光谱响应度随着波长的增大而降低。选择光源波长较短的半导体激光二极管时，CCD图像传感器响应度高，但红暴现象严重；选择光源波长较长的半导体激光二极管虽可满足隐蔽性要求，但视频采集质量差。大气中存在的各种气体和微粒对激光产生吸收和散射作用，使得激光能量损失，CCD图像传感器接收到的信号减弱，因此选择的半导体激光二极管光源波长必须在大气窗口(大气窗口是激光透过率较高的波段)之内。常用的半导体激光二极管光源波长有808，830，850，940，980 nm[11]，均在大气窗口之内，但850 nm以下波长的红外光线红暴现象严重、隐蔽性差。综合考虑CCD图像传感器的光谱响应曲线、大气环境和隐蔽性等因素，选用光源波长为940 nm的半导体激光二极管。

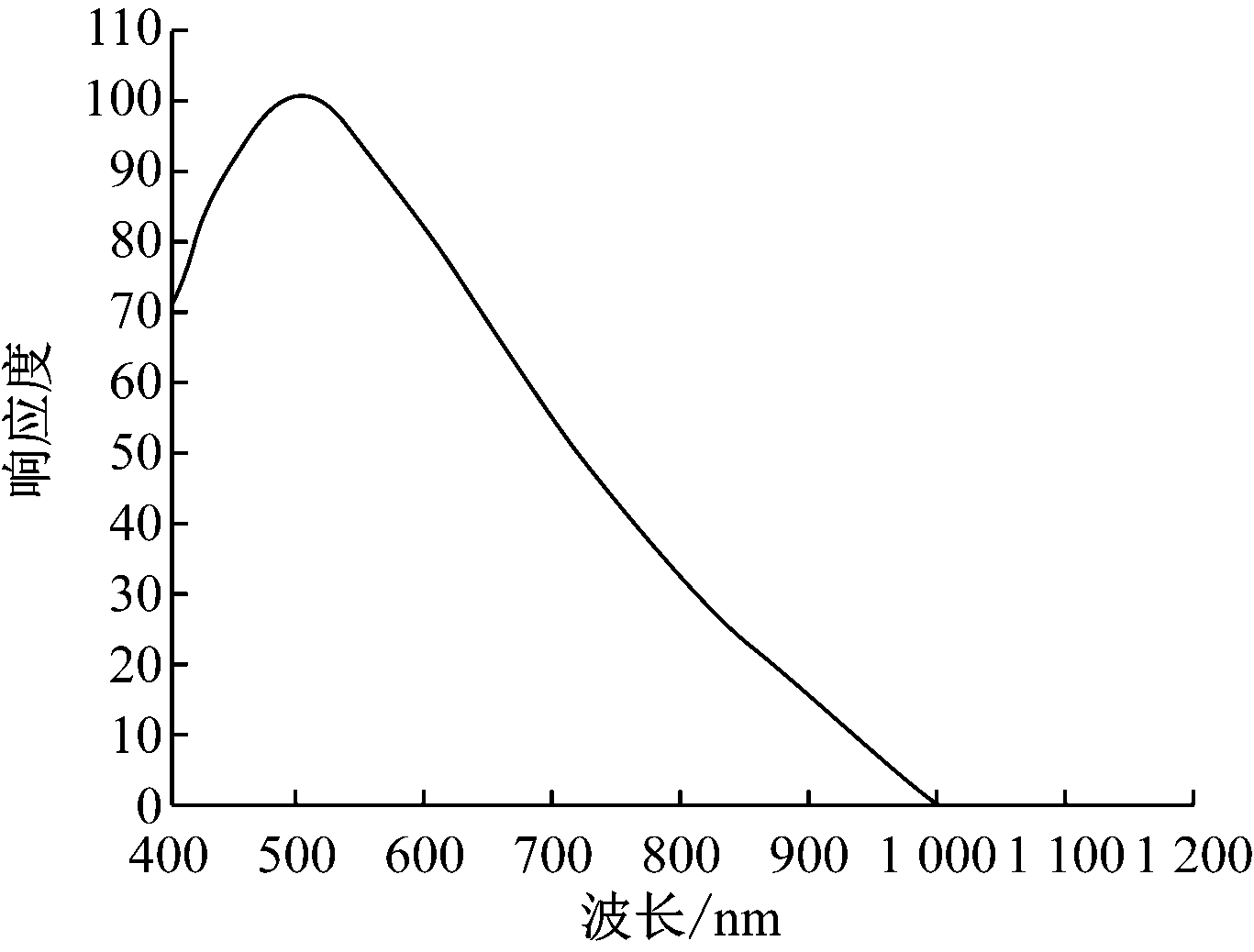

图1 CCD图像传感器光谱响应曲线
Fig.1 Spectral response curve of CCD image sensor
1.1.2 激光光束调整
半导体激光二极管出射光束为椭圆形高斯光束，快轴发散角为30～40°，慢轴发散角为5～10°，且光束呈不规则的长条状，在目标物体表面形成明暗相间的干涉条纹，光束不均匀[12]。因此，需要通过光学器件对激光光束进行调整，流程如图2所示。

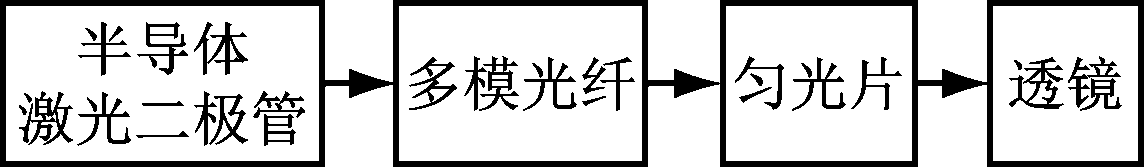

图2 激光光束调整流程
Fig.2 Laser beam adjustment process
首先，采用多模光纤对半导体激光二极管发出的红外光束进行耦合整圆，同时进行部分匀化处理，但仍存在明暗相间的干涉条纹，导致图像明暗不均；然后，通过全息曝光制作成的散射匀光片对光束再次匀化，使半导体激光二极管出射光束形状规则、光照强度均匀；最后，根据照射距离选择合适的透镜来调整发散角，使光束照射在指定范围。
1.2 本质安全型驱动电路设计
半导体激光二极管采用电流注入式激励，具有耐压低、内阻小等特点，容易受静电击穿，突变电流和过电流会使半导体激光二极管性能迅速下降，因此在半导体激光二极管驱动电路的基础上添加输入、输出保护电路，构成本质安全型驱动电路，如图3所示。

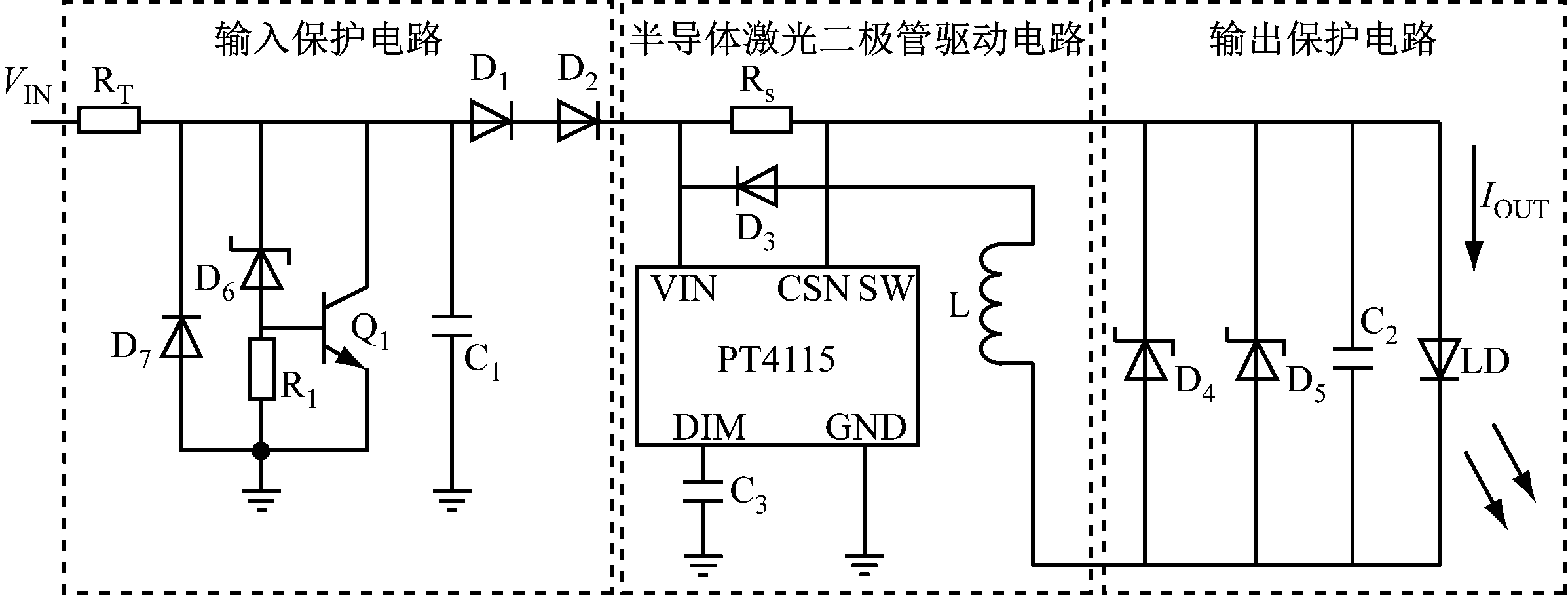

图3 本质安全型驱动电路
Fig.3 Intrinsically safe driving circuit
1.2.1 半导体激光二极管驱动电路
半导体激光二极管驱动电路分为电压驱动型电路和电流驱动型电路。根据半导体激光二极管的特性，电压驱动型电路电压的微小变化会引起电流巨大变化，严重影响半导体激光二极管使用寿命，因此采用恒流驱动电路。DC/DC变换器具有体积小、功耗低和使用方便等优点[13-14]，基于DC/DC变换器芯片PT4115设计半导体激光二极管驱动电路。
PT4115是连续电感电流导通模式的降压恒流源，输入电压为6～30 V，输出电流最大可达1.2 A，输出电流精度为5%，内部具有过流、欠压和开路保护功能，效率高达97%，支持PWM和模拟调光。调光通过DIM引脚实现：以PWM方式调光时，输出电流
其中Vpulse为输入的PWM电平电压(0.5 V≤Vpulse≤2.5 V)，D为PWM占空比；以模拟方式调光时，当DIM引脚电压低于0.3 V时输出电流为0，高于2.5 V时以最大电流输出。由于连续地开关半导体激光二极管会缩短其使用寿命，所以采用模拟方式调光，电容C3一端接地，另一端连接DIM引脚并通过PT4115的内部电阻拉高至5 V，以最大电流输出驱动半导体激光二极管。
1.2.2 输入保护电路
电源输入端并联低等效串联电阻的滤波电容C1，减少输入电流对半导体激光二极管驱动电路的冲击。根据本质安全设计原则，取安全系数为1.5，则最大输入电压VIN=12×1.5 V=18 V。由I类电容电路最小点燃电压曲线可知，18 V对应的最大电容为90 μF，因此滤波电容C1的最大值应低于90 μF，图3中C1采用47 μF的电解电容。
为避免输入电压大于18 V，造成实际电容大于理论安全电容，输入端应具有过压保护功能——RT，D1，D2，D6，D7，R1和Q1构成双重输入过压保护电路。
为防止输入端反接，在输入端串联防反接二极管D1和D2，选用压降较低的肖特基二极管，以降低电路损耗。同时，D1和D2起到隔离输入滤波电容和PT4115输入端寄生电容的作用，防止叠加能量大于最小点燃能量。
1.2.3 输出保护电路
半导体激光二极管容易受静电和外界干扰,导致电流尖峰脉冲，在其两端并联2个TVS管D4和D5，当反向电压超过额定值时，D4和D5击穿以保护半导体激光二极管。半导体激光二极管两端并联的电容C2可滤掉高频干扰，1 μF的电容可使输出纹波减少约1/3，适当增加电容可抑制更多纹波，但电容过大会影响启动时间和调光频率，因此取C2=1 μF。
1.3 散热装置设计
半导体激光二极管对温度非常敏感，其波长和光功率等性能随温度变化很大，导致半导体激光二极管抽运效率下降，输出功率不稳，影响使用寿命，因此需要设计散热装置，加快半导体激光二极管的热量散发[15-16]。选用散热性能较好的铝材料制作长70 mm、直径30 mm的筒形散热装置，如图4所示。转动调焦筒可调节透镜与半导体激光二极管的距离，从而调整辅助光源的照射距离；通过螺丝定位孔将散热装置与视频采集设备外壳连接，加快散热速度。

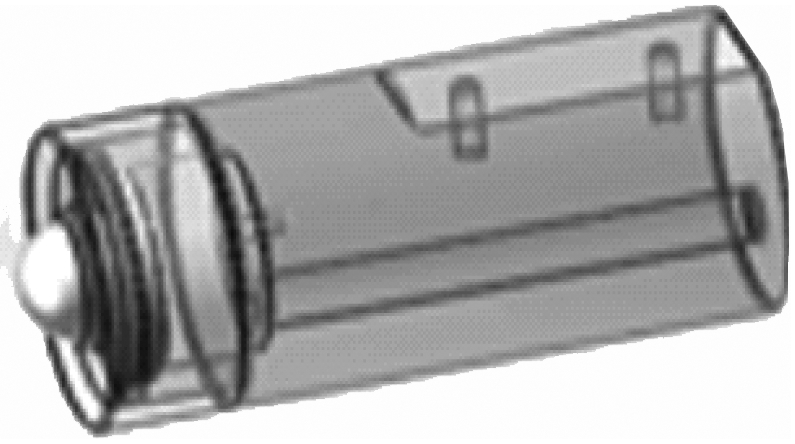

(a) 3D效果

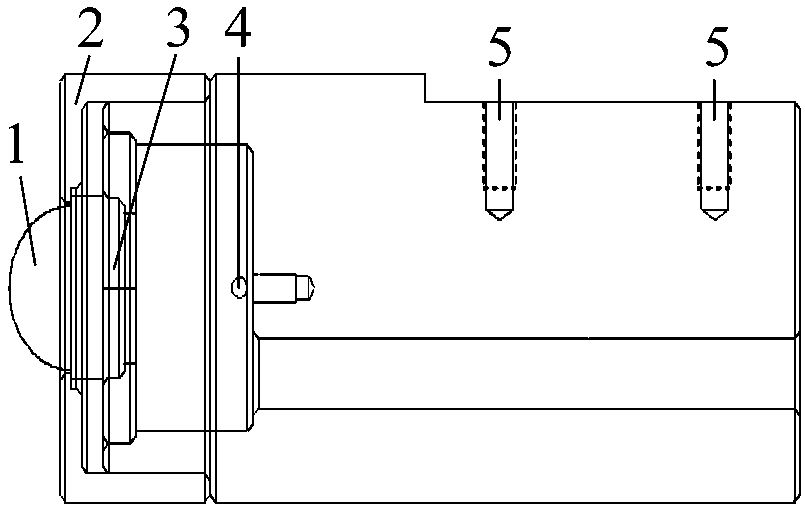

(b) 剖面
1-透镜； 2-调焦筒； 3-匀光片； 4-940 nm半导体激光二极管； 5-螺丝定位孔
图4 半导体激光二极管散热装置
Fig.4 Heat dissipation device of semiconductor laser diode
2 测试验证
本质安全型低照度视频采集激光辅助光源在煤安认证过程中需要进行测试，测试装置如图5所示。将激光辅助光源与型号为BG0601C的CCD图像传感器安装在同一中垂线上，使激光辅助光源发出的光线经过目标物体反射后被CCD图像传感器获取。
图5 测试装置
Fig.5 Test device
(1) 激光输出能量密度测试。不同数量匀光片下激光输出能量密度见表1，可看出添加2片及以上数量的匀光片时，激光输出能量密度满足GB 3836.1—2010《爆炸性环境 第1部分：设备 通用要求》第6.6条要求——连续激光输出能量密度不得超过500 μW/cm2。
表1 不同数量匀光片下激光输出能量密度
Table 1 Laser output energy density under different number of smoothing glass
(2) 本质安全型驱动电路电火花测试。测试时将半导体激光二极管两端短路，未点燃可燃性气体，满足本质安全设计要求。
(3) 照射距离测试。在低照度环境下不同照射距离时，对同一目标物体进行图像采集，利用Matlab对采集的图像进行峰值信噪比分析(峰值信噪比越大,表示图像质量越好)，结果见表2。可看出照射距离不超过20 m时，满足人眼可辨别图像的峰值信噪比大于15.8 dB的要求。

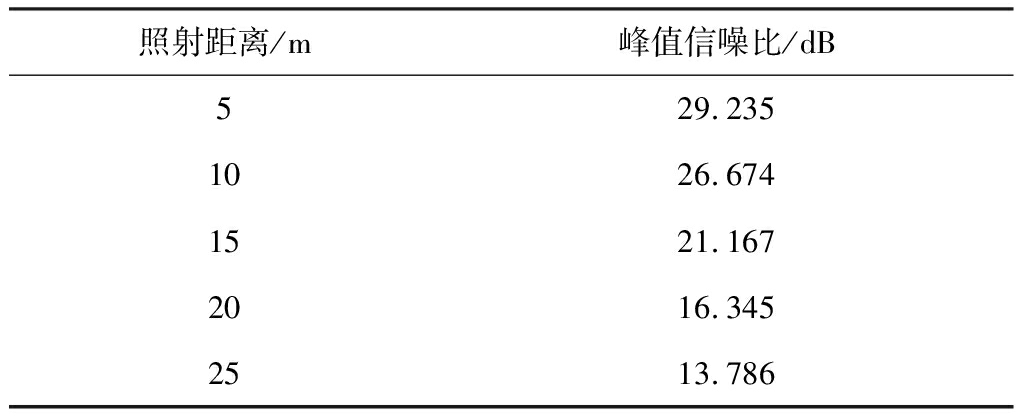

表2 不同照射距离下采集图像峰值信噪比
Table 2 Peak signal to noise ratio of collected images under different irradiation distances
(4) 温度测试。测试环境温度为26 ℃，激光辅助光源持续工作1 h，用红外测温仪测得半导体激光二极管散热装置的表面温度为48.7 ℃，满足GB 3836.1—2010第26.5.1.3条和GB 3836.4—2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》第10.2条要求——I类电器设备的最高温度不超过150 ℃。
(5) 功耗测试。辅助光源输入端接至12 V直流电源，每隔10 min测量输入电流并计算功耗，结果见表3。可看出随着辅助光源工作时间增加，功耗趋于稳定且小于3 W。
3 结语
从光路、本质安全型驱动电路和散热装置3个方面介绍了本质安全型低照度视频采集激光辅助光源的设计方案。测试结果表明，该辅助光源照射距离达20 m、功耗小于3 W，持续工作表面温度低于50 ℃。目前该激光辅助光源已应用于KBA12矿用本质安全型网络摄像仪中，在有辅助光源情况下,该网络摄像仪采集范围大且视频清晰。

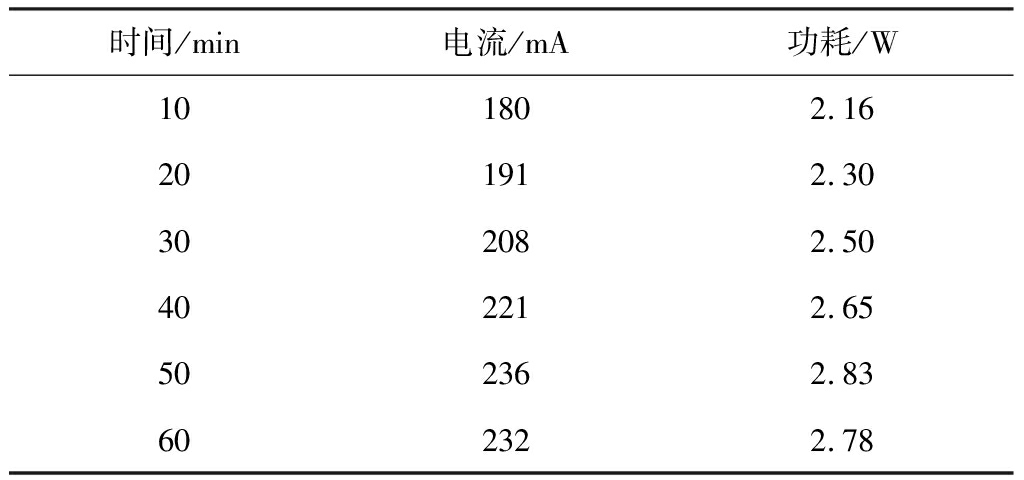

表3 功耗测试结果
Table 3 Power consumption test results
