0 引言
在煤炭生产过程中需要进行选煤，以得到不同质量的煤炭进行综合利用[1-2]。现阶段，常见的选煤方法有重介质选煤法、跳汰选煤法、浮游选煤法及γ射线选煤法[3]，但这些方法存在成本高、自然资源消耗大、环境污染严重等问题。X射线选煤法在煤和矸石分选过程中不需用水资源，具有成本低、无污染的特点[4-5]，但该方法对于同样厚度的煤和矸石识别有效，对于不同厚度的煤和矸石容易出现识别错误的情况[6]。鉴此，本文采用光纤传感器检测煤和矸石的厚度，设计了一种基于X射线和光纤传感器的煤与矸石分选系统。
1 系统方案
1.1 硬件设计
基于X射线和光纤传感器的煤与矸石分选系统主要由X射线源模块、探测器模块、光纤传感器模块、气动调节阀分选装置、上位机、带式输送机等组成，如图1所示。
(1) X射线源模块。选用137801-001型X射线源，其输出电压为80～160 kV，输出电流为0～3 mA，输出的X射线可轻易穿透煤和矸石。该射线源可通过RS232串口与上位机通信，操作简单。

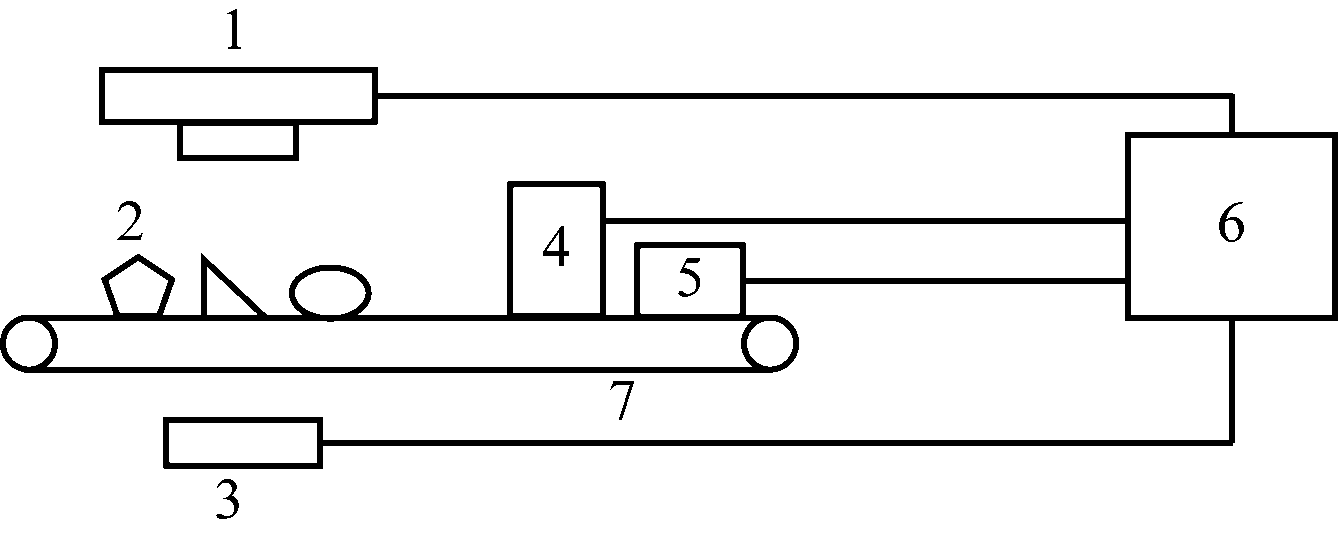

1—X射线源模块； 2—煤和矸石； 3—探测器模块； 4—光纤传感器模块； 5—气动调节阀分选装置； 6—上位机； 7—带式输送机
图1 基于X射线和光纤传感器的煤与矸石分选系统组成
Fig.1 Composition of separation system of coal and gangue based on X-ray and optical fiber sensor
(2) 探测器模块。主要包括X-CARD线阵探测器和X-DAQ数据采集卡，利用探测器采集衰减后的X射线，经过数据采集卡处理得到煤和矸石的X射线图像。线阵探测器将接收到的衰减后的X射线通过内部的闪烁体转换为电信号，并传送到数据采集卡。数据采集卡将线阵探测器传送的电信号转换为数字信号，并通过以太网(或USB)接口发送到上位机。
(3) 光纤传感器模块。主要包括FU-6F型反射式光纤传感器[7-8]和FS-N13N型光纤放大器，用于检测煤和矸石的厚度。光纤传感器将光信号传至光纤放大器，光纤放大器将光信号转换为电信号输出。由于光纤放大器输出信号为模拟信号，需要进行模数转换。选用RS-4021M型模数转换模块将模拟信号转换为数字信号，并通过RS485/RS232转换器或PCI总线和上位机相连。
1.2 软件设计
系统软件主要包括电源控制模块、图像灰度检测模块[9]、厚度检测模块和控制模块。
(1) 电源控制模块主要实现X射线源的启动和停止、X射线源电压和电流的设置、系统供电电源的控制。
(2) 图像灰度检测模块对煤和矸石的X射线图像进行处理[10]，获取有效的灰度值信息[11]。
(3) 厚度检测模块主要实现煤和矸石厚度信息的采集、存储和显示[12]。
(4) 控制模块主要作用是保证系统各部分运行的协调性，即确保采集的数据能够保持同步，并快速对数据进行有效的分析、处理，实现煤和矸石识别，及时发出分选信号。煤和矸石识别流程如图2所示。

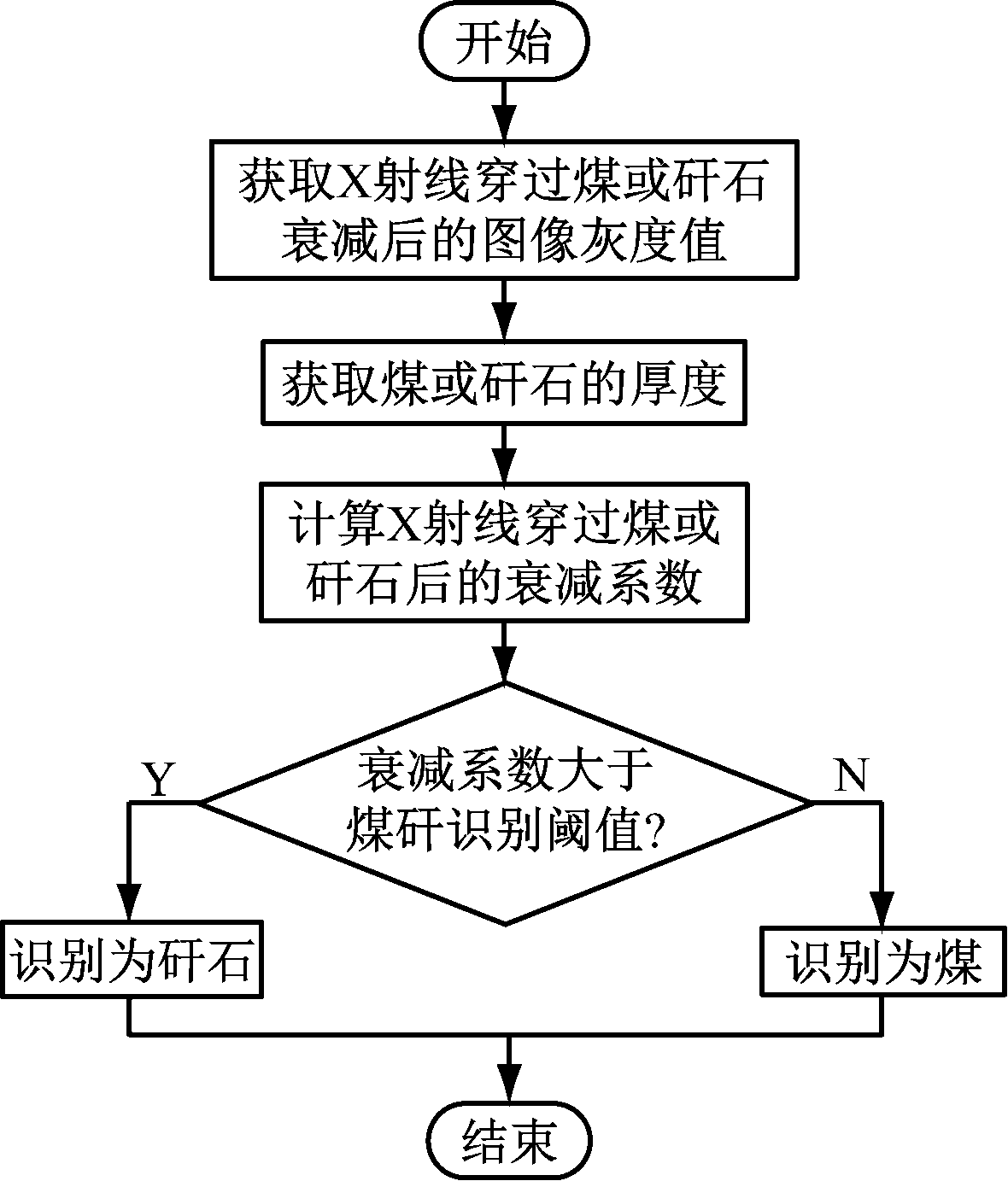

图2 煤和矸石识别流程
Fig.2 Coal and gangue identification process
2 系统关键技术
2.1 X射线源电压和电流设置

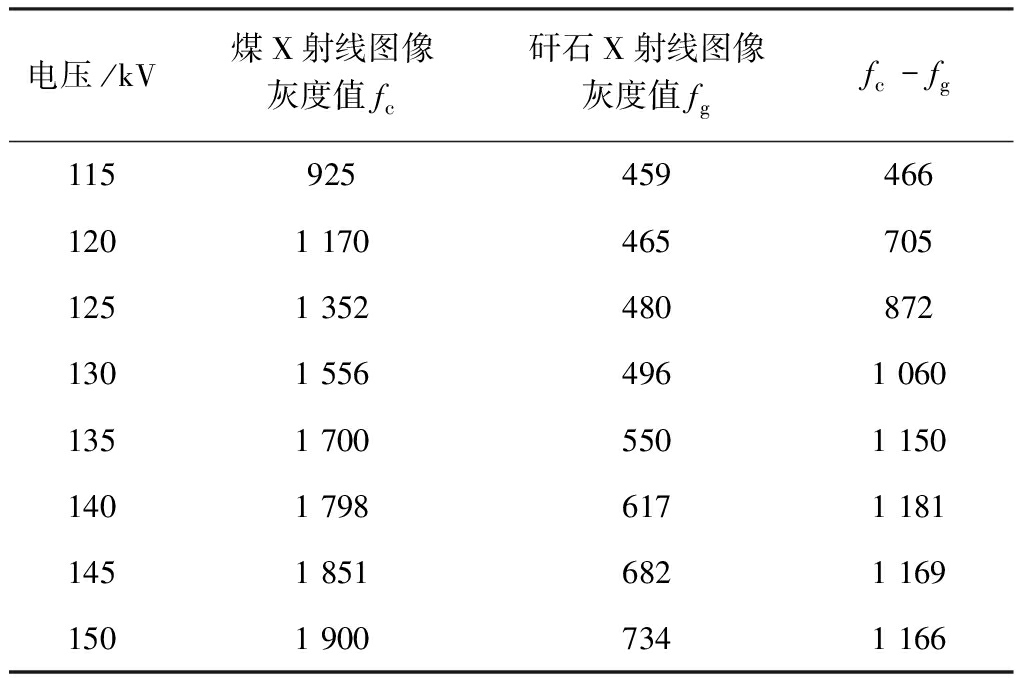

X射线强度过小无法穿透煤或矸石，强度过大会造成大量辐射，因此应选择合适的X射线强度。X射线强度主要通过X射线源电压来控制。X射线源正常工作电压为150 kV、电流为500 μA[4]。考虑到实验操作的安全性，设置8组不同电压，分别为115，120，125，130，135，140，145，150 kV。煤和矸石的X射线图像灰度值与X射线源电压之间的关系见表1。
从表1可看出，随着X射线源电压的减小(即X射线强度的减弱)，煤和矸石的X射线图像灰度值不断减小，煤和矸石的X射线图像灰度值差异先增大后减小，在电压为140 kV时煤和矸石的X射线图像灰度值差异最大，易于系统识别煤和矸石。因此系统中设置X射线源电压为140 kV、电流为500 μA。
表1 煤和矸石的X射线图像灰度值与X射线源电压之间的关系
Table 1 Relationship between X-ray image gray value of coal and gangue and X-ray source voltage
2.2 煤和矸石厚度测量

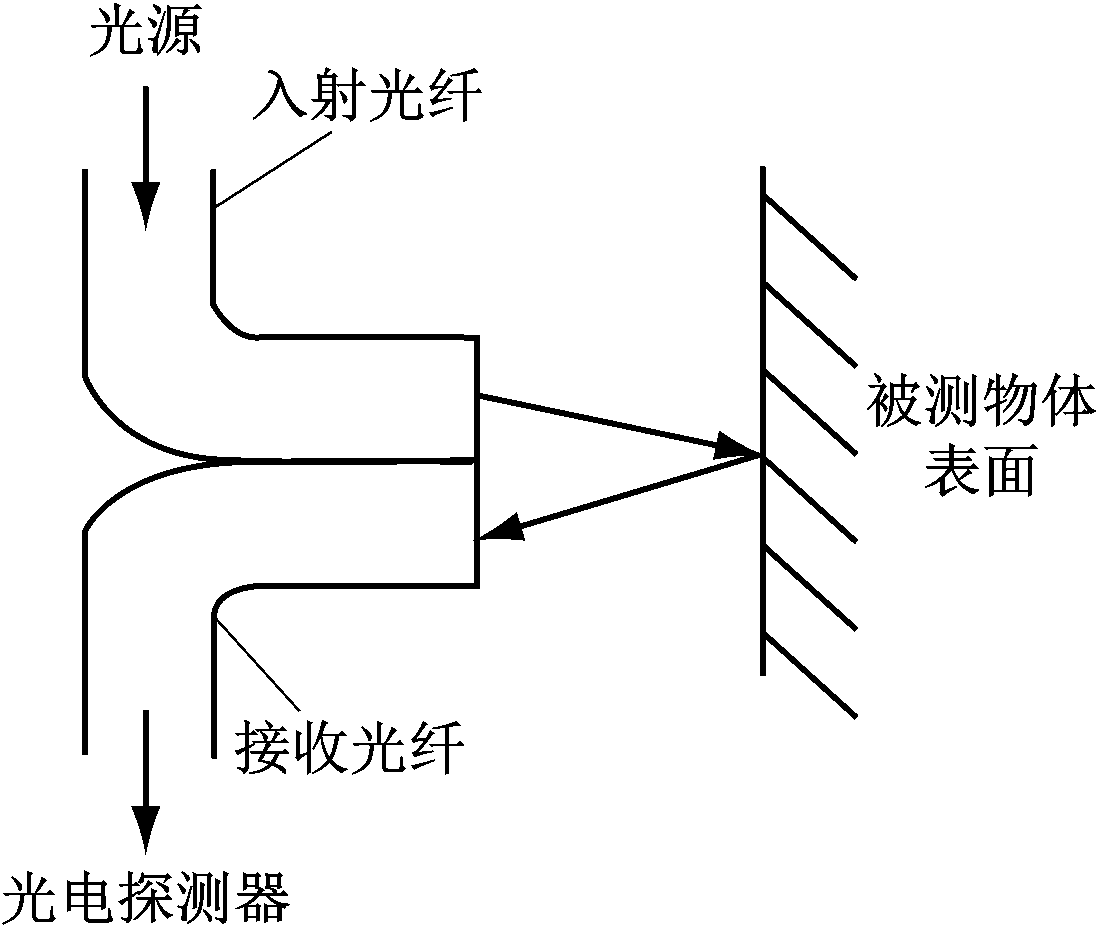

光纤传感器由光源、入射光纤、接收光纤、光电探测器组成，如图3所示。光纤传感器探头由入射光纤和接收光纤组成，光源发出的光经入射光纤射向被测物体，接收光纤接收被测物体表面反射的光并将其传输至光电探测器，光电探测器将光信号转换成电压信号输出。由于光电探测器接收的光强大小与被测物体到光纤传感器探头的距离有关，而光强与光纤传感器输出电压呈线性关系，所以可通过测量光纤传感器输出电压来获得被测物体与光纤传感器探头之间的距离。
图3 光纤传感器结构
Fig.3 Structure of optical fiber sensor

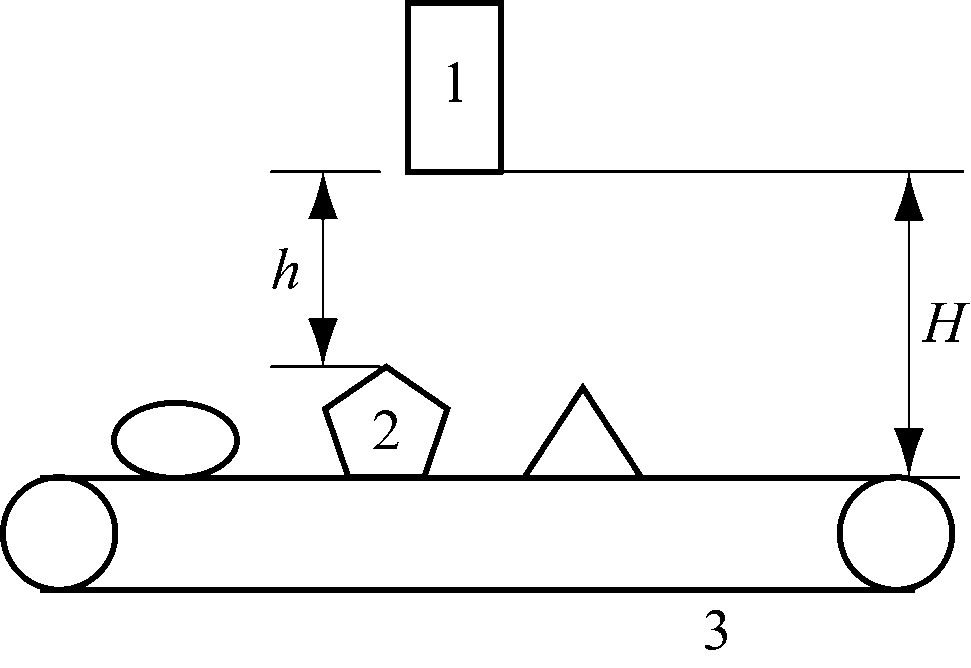

煤和矸石厚度测量原理如图4所示。H为光纤传感器探头到输送带表面的距离，为固定值；h为光纤传感器探头到被测物体表面的距离，即光纤传感器的检测距离。因此被测物体的厚度为
d=H-h
(1)
由于输送带具有一定的宽度，被测的煤和矸石在输送带上具体位置不能确定，所以需要在输送带上方沿输送带宽度方向架设多个光纤传感器探头，并使检测范围尽量覆盖整个输送带宽度[13]。考虑成本因素，在输送带宽度为1 m的情况下，可并排设置16个光纤传感器探头。
1—光纤传感器探头； 2—煤和矸石； 3—带式输送机
图4 煤和矸石厚度测量原理
Fig.4 Measuring principle of thickness of coal and gangue

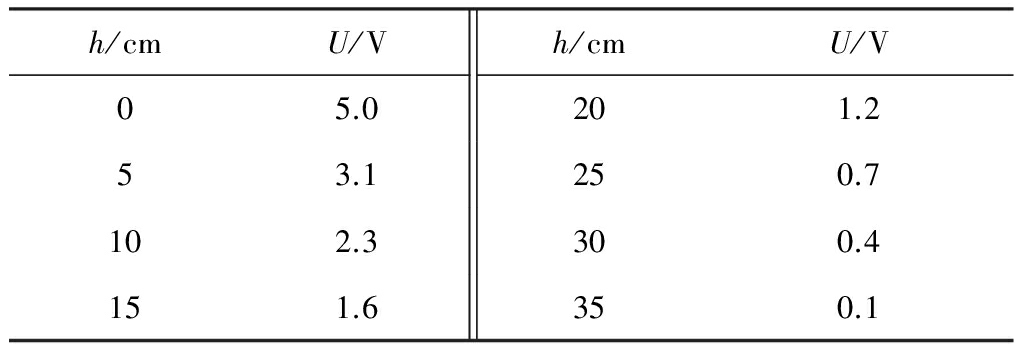

实验测得被测物体与光纤传感器探头之间的距离h和光纤传感器输出电压U的关系，见表2。
表2 被测物体与光纤传感器探头之间的距离和光纤传感器输出电压之间的关系
Table 2 Relationship between distance between measured object and probe of optical fiber sensor and output voltage of optical fiber sensor
利用最小二乘法[14]拟合得
U=-0.126h+4.008
(2)
由式(1)和式(2)可得
d=H+7.937U-31.81
(3)
因此，煤和矸石的厚度可通过光纤传感器输出电压U和光纤传感器探头到输送带表面的固定距离H计算得到。
2.3 煤矸识别阈值确定
X射线衰减公式为
I=I0exp(-ud)
(4)
式中：I0，I分别为X射线穿过物体前后的强度；u为衰减系数；d为被穿透物体的厚度。
由式(4)可得
由于X射线强度与X射线图像灰度值之间呈正比关系，由式(5)可得
式中f0，f分别为X射线穿过物体前后对应X射线图像的灰度值。
由于煤和矸石所含元素、密度不同，对X射线的吸收系数不同，X射线在穿透煤和矸石后衰减程度也会不同。利用探测器模块采集的煤和矸石X射线图像获取最小灰度值，同时利用光纤传感器检测煤和矸石的厚度，便能计算出X射线穿过煤和矸石的衰减系数。
设X射线穿过第1，2，…，i块煤的衰减系数分别为uc1，uc2，…，uci，X射线穿过第1，2，…，i块矸石的衰减系数分别为ug1，ug2，…，ugi，则X射线穿过煤的平均衰减系数
和X射线穿过矸石的平均衰减系数
分别为
由此得出煤矸识别阈值[15]为
3 实验结果分析
对大量煤和矸石进行实验得到各自最小灰度值和厚度，将实验数据代入式(6)—式(8)，得出
约为
约为16.02，X射线穿过煤和矸石的衰减系数有明显的差异性，根据式(9)计算得出煤矸识别阈值T=11.86。为验证煤矸识别阈值设置的有效性，各取20组煤和矸石，测量煤和矸石X射线图像最小灰度值和厚度，并根据式(6)求取X射线穿过煤和矸石的衰减系数(初始未衰减的X射线图像灰度值取2 500)，见表3、表4。可看出X射线穿过煤的衰减系数总体在11以下，X射线穿过矸石的衰减系数总体在11以上，表明煤矸识别阈值设置合理，可有效识别煤和矸石。

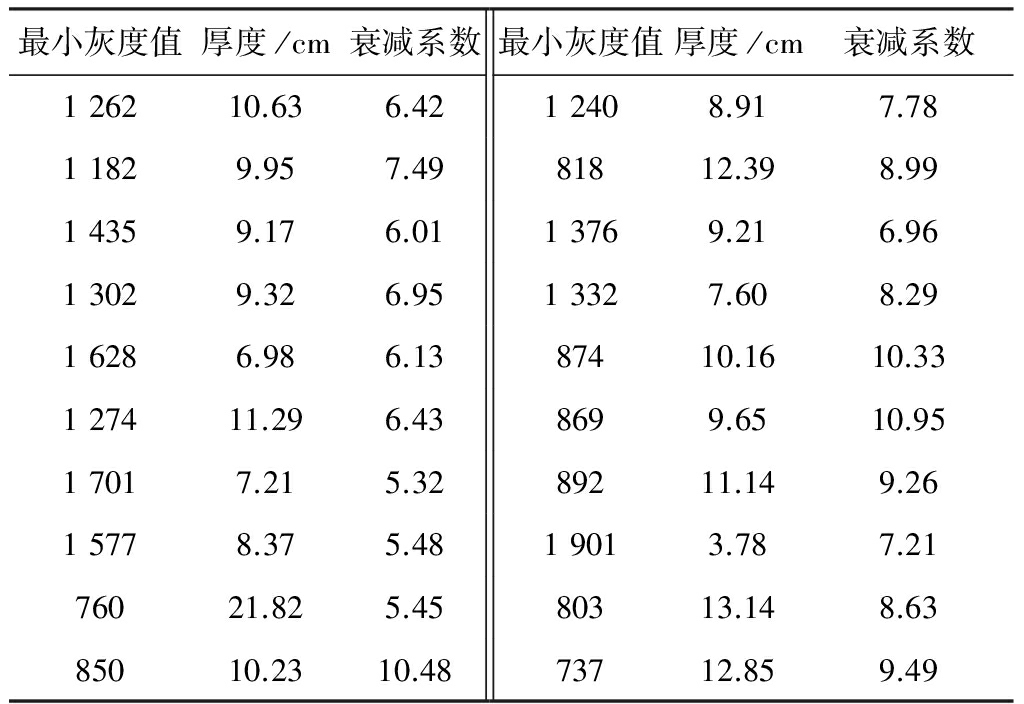

表3 X射线穿过煤的衰减系数
Table 3 Attenuation coefficient of X-ray through coal

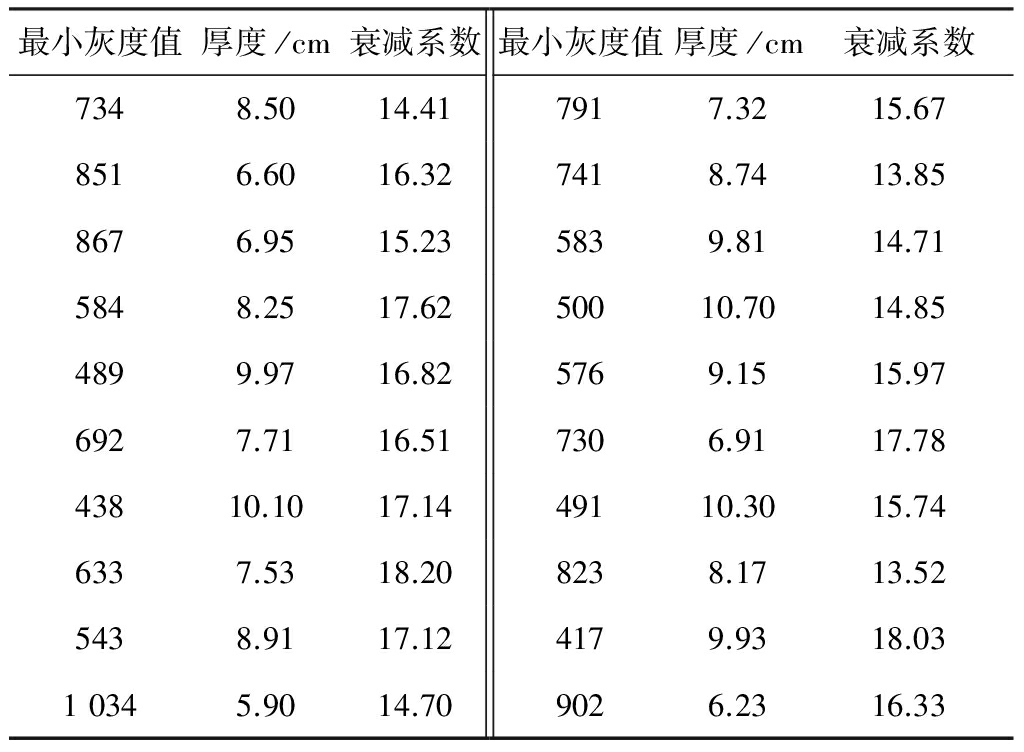

表4 X射线穿过矸石的衰减系数
Table 4 Attenuation coefficient of X-ray through gangue
4 结语
基于X射线和光纤传感器的煤与矸石分选系统利用X射线扫描获取煤和矸石X射线图像，并经过处理得到图像灰度值，采用光纤传感器检测煤和矸石的厚度，通过灰度值和厚度确定煤矸识别阈值，消除了不同煤和矸石厚度对识别的影响，有效实现了煤和矸石的自动分选。
