0 引言
目前大多数选煤厂采用重介质分选工艺，悬浮液密度是重介质分选过程中的核心参数，直接影响分选效果[1-2]。在重介质悬浮液密度控制中，悬浮液密度、合格介质桶液位参数相互耦合，难以建立精确的数学模型[3-5]，传统的人工控制或PID控制不能满足控制要求。模糊控制器是一种基于规则的专家系统，也是一种非线性特征域控制器[6-7]。模糊控制以人类经验为依据，不需要精确的数学模型[8-9]，适用于数学模型难以建立的系统，具有良好的鲁棒性和适应性[10-11]。孙云霄等[12]设计了一种基于模糊控制的介质密度控制系统，该系统以合格介质桶液位、悬浮液密度、稀介质桶液位为输入变量，采用模糊控制算法有效控制合格介质桶的出口密度，具有简单有效、适用于现场生产的优点，但没有考虑输入变量的偏差变化率，调节密度时精度不高。郭西进等[13-14]设计了分别以合格介质桶液位偏差及液位偏差变化率、悬浮液密度偏差及密度偏差变化率为输入的2个模糊控制器，对2个模糊控制器的输出去模糊化后，结合煤泥含量计算出分流量与补水量，从而实现重介质分选过程的合格介质桶液位和悬浮液密度控制，但建模过程复杂，通用性不强。本文针对某选煤厂重介质分选过程，提出了一种基于模糊控制的重介质悬浮液密度控制方法。该方法以悬浮液密度偏差、密度偏差变化率、合格介质桶液位作为密度模糊控制器的输入变量，以合格介质桶液位偏差、液位偏差变化率作为液位模糊控制器的输入变量，利用密度模糊控制器和液位模糊控制器有效控制补水阀和分流箱，可实现重介质悬浮液密度精确、稳定控制。
1 控制要求
某选煤厂采用两段三产品重介质旋流器进行分选(两段分别为200区、400区)，为保证分选出的产品质量，需要控制200区、400区悬浮液密度在某一确定值。200区悬浮液密度主要通过200ZM分流箱、200YM补水阀来调节，400区悬浮液密度主要通过400ZM分流箱、400YM补水阀来调节。若需要提高悬浮液密度，则要增大分流箱的开度使分流量增加，同时减小补水阀的开度使补水量减少；若需要降低悬浮液密度，则要减小分流箱的开度使分流量减少，同时增大补水阀的开度使补水量增加。对悬浮液密度进行控制时，还需要考虑合格介质桶液位的影响，当合格介质桶液位过低时，很难提高悬浮液密度，当合格介质桶液位过高时，很难降低悬浮液密度，因此需要调节合格介质桶液位在合适范围内。合格介质桶液位主要通过402ZM分流箱来调节。
2 控制方案
2.1 控制原理

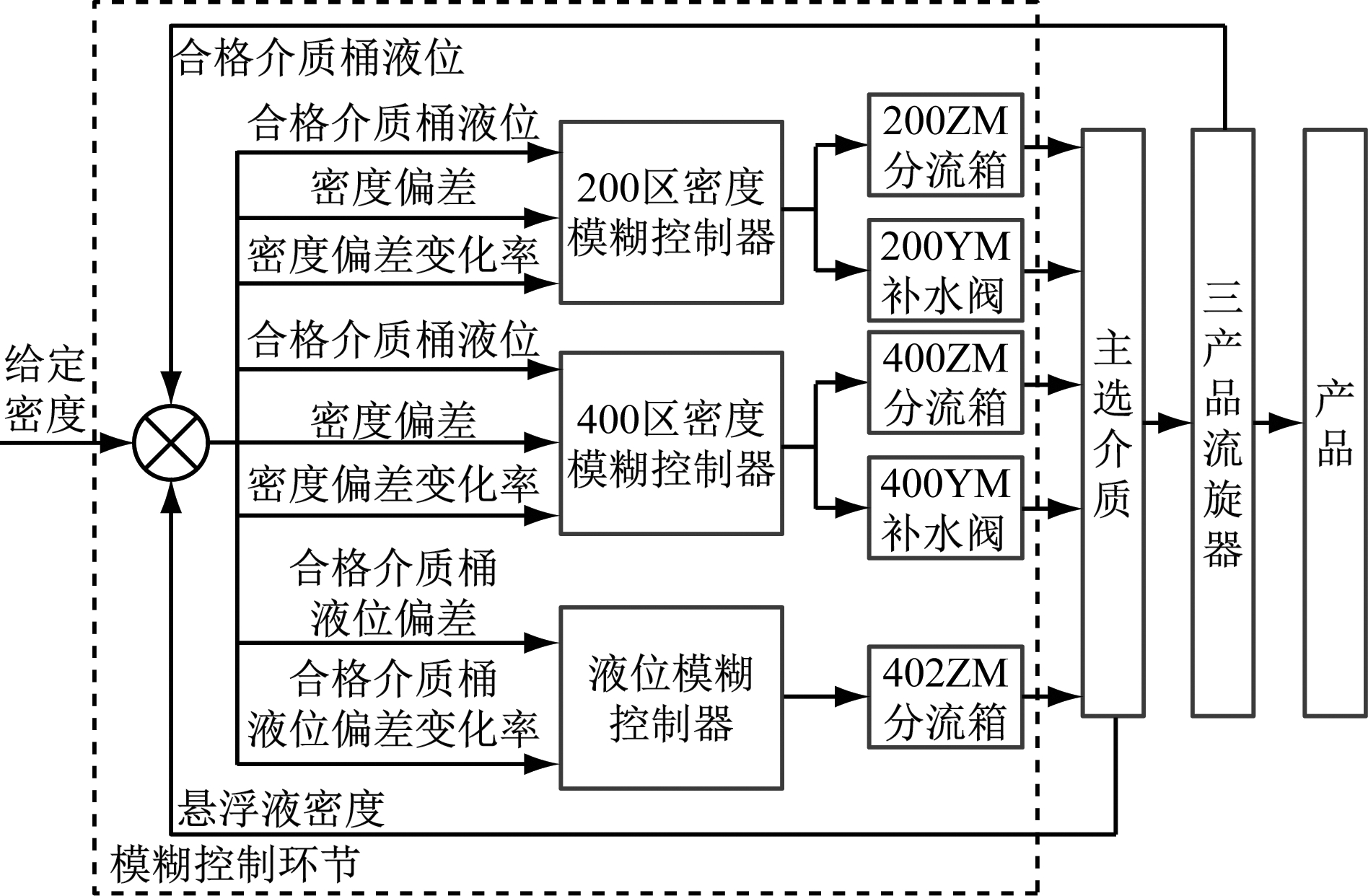

基于模糊控制的重介质悬浮液密度控制原理如图1所示。针对200区悬浮液密度控制、400区悬浮液密度控制、200区和400区的合格介质桶液位控制，分别设计了3个模糊控制器。密度模糊控制器以悬浮液密度偏差、密度偏差变化率、合格介质桶液位为输入变量，分流量、补水量为输出变量；液位模糊控制器以200区和400区的2个合格介质桶液位偏差、液位偏差变化率为输入变量，分流量为输出变量。当采集的悬浮液实际密度与给定密度不一致时，密度模糊控制器通过自动调节分流箱和补水阀的开度来改变悬浮液密度；当合格介质桶液位过低或过高时，液位模糊控制器通过自动调节分流箱的开度来改变合格介质桶液位。
图1 基于模糊控制的重介质悬浮液密度控制原理
Fig.1 Principle of density control for dense-medium suspension based on fuzzy control
2.2 模糊论域和隶属函数
根据输入、输出变量的变化特点及现场操作经验，确定输入、输出变量的模糊论域与模糊子集。合格介质桶液位的模糊论域为[0，1.6]，模糊子集为{NB，ZO，PB}；悬浮液密度偏差的模糊论域为[-0.015，0.015]，模糊子集为{NB，NM，NS，ZO，PS，PM，PB}；密度偏差变化率的模糊论域为[-0.02，0.02]，模糊子集为{NB，NS，ZO，PS，PB}；分流量的模糊论域为[0，50]，模糊子集为{NB，NM，NS，ZO，PS，PM，PB}；补水量的模糊论域为[0，12]，模糊子集为{NB，NS，ZO，PS，PB}。
针对控制过程的精度和灵敏度要求，确定隶属函数类型。对悬浮液密度进行控制时，对控制精度、灵敏度要求高，悬浮液密度偏差及密度偏差变化率采用三角形隶属函数；对合格介质桶液位进行控制时，对控制精度、灵敏度要求不高，合格介质桶液位采用梯形隶属函数。各输入、输出变量的隶属函数如图2所示。
2.3 模糊控制规则
模糊控制规则直接影响模糊控制器性能与控制效果[15]，在确定模糊控制规则时需要以专家知识或现场经验为基础。根据控制要求，以密度模糊控制器为例，补水量、分流量的模糊控制规则分别见表1、表2。
(a) 合格介质桶液位隶属函数

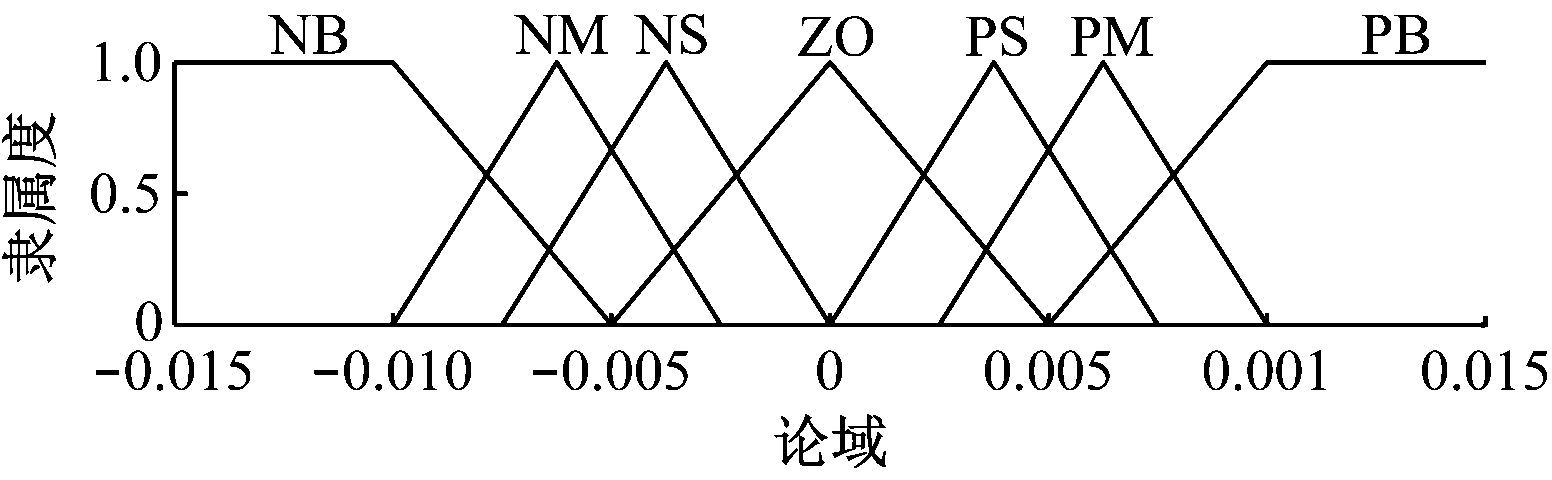

(b) 悬浮液密度偏差隶属函数

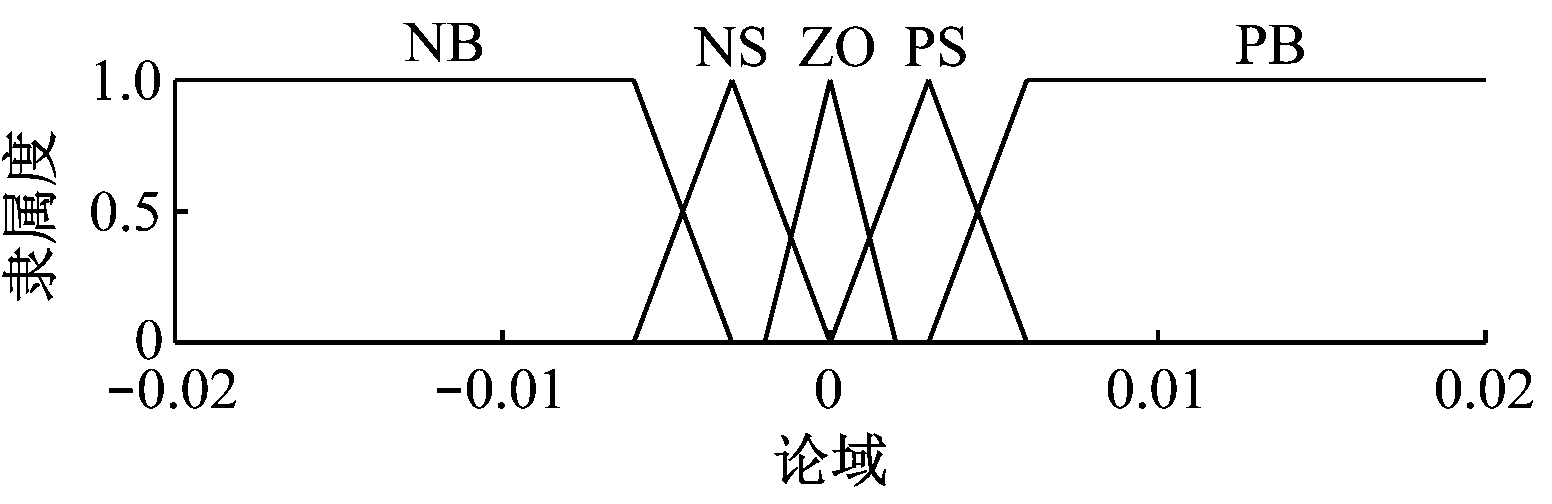

(c) 密度偏差变化率隶属函数

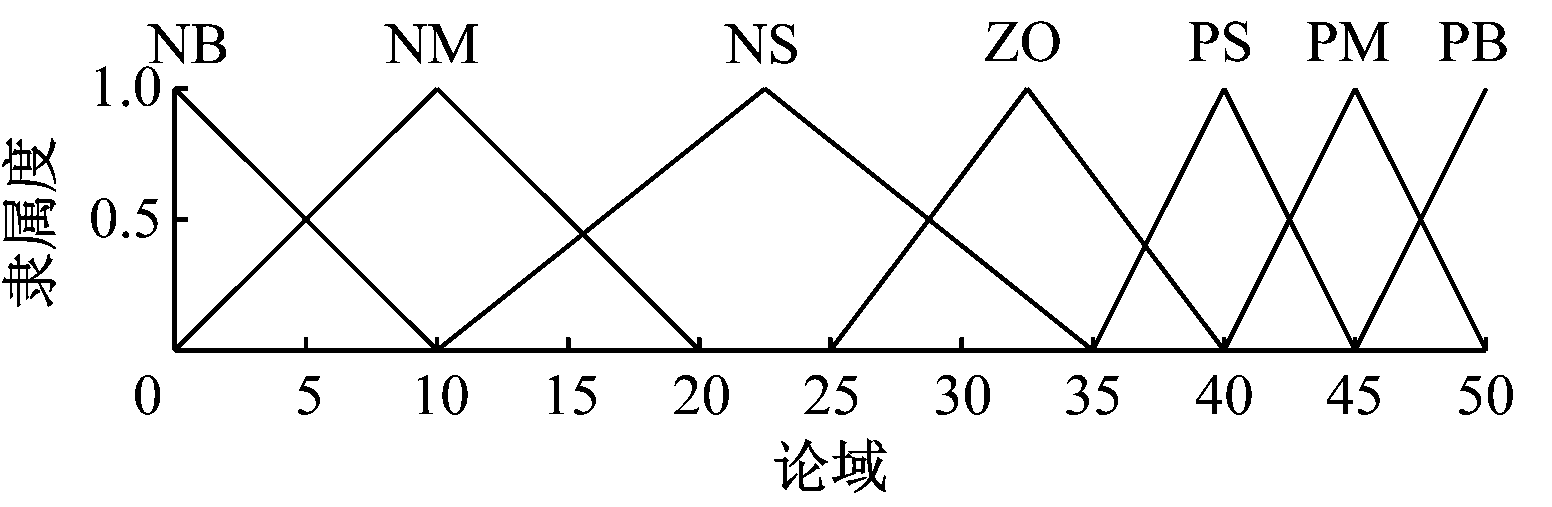

(d) 分流量隶属函数

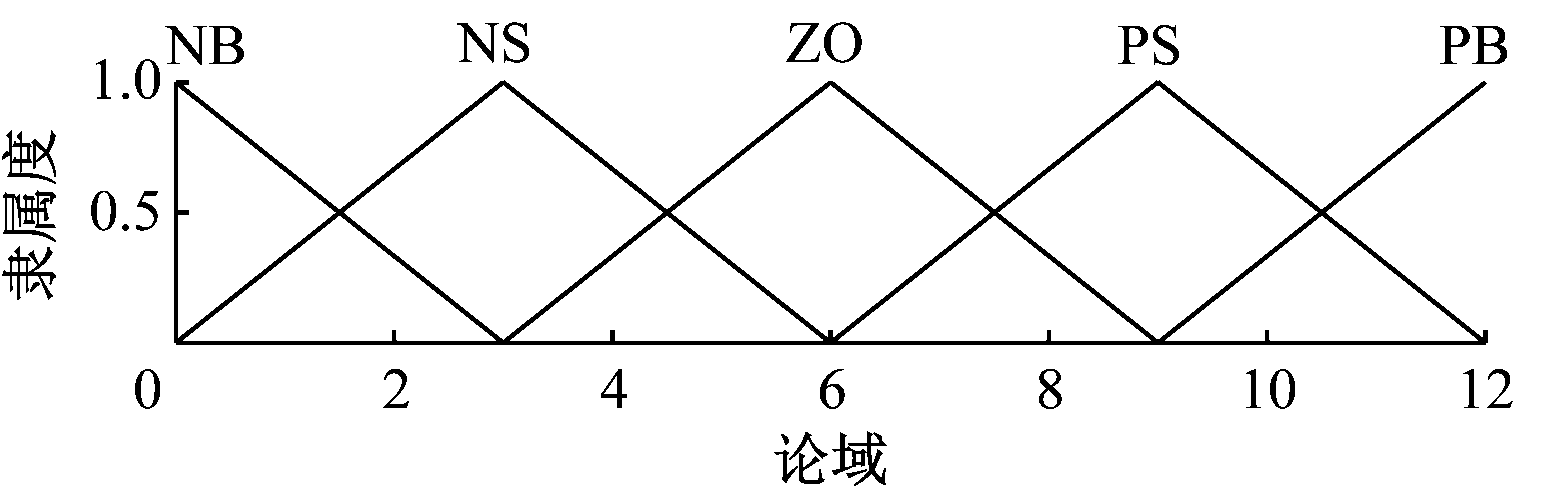

(e) 补水量隶属函数
图2 输入、输出变量的隶属函数
Fig.2 Membership functions of input and output variables

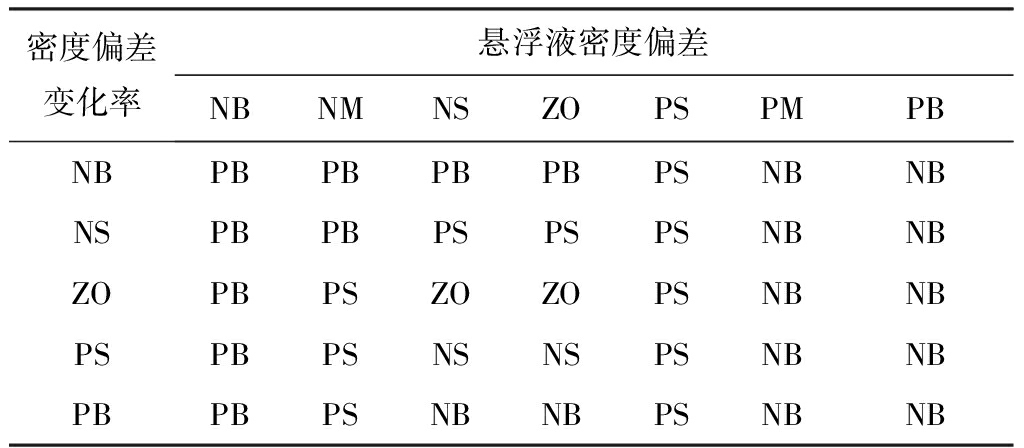

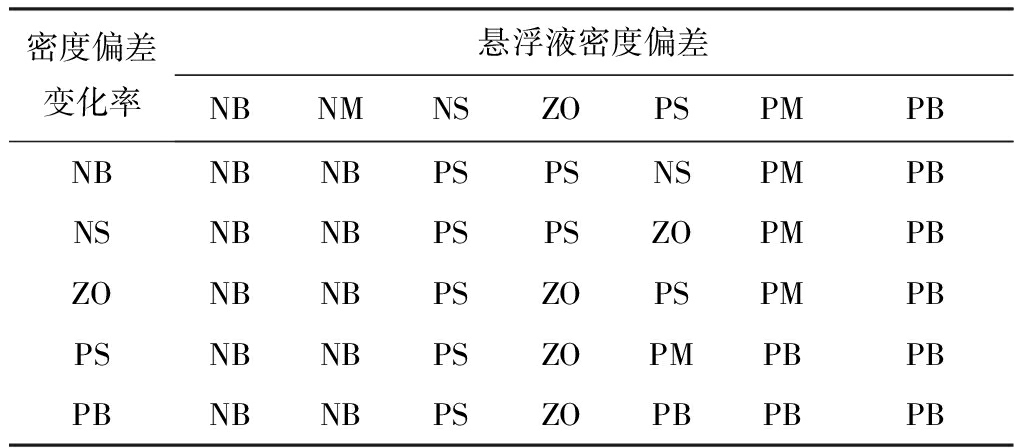

表1 补水量模糊控制规则
Table 1 Fuzzy control rule for filling water quantity
3 应用效果
基于模糊控制的重介质悬浮液密度控制方法已应用于某选煤厂重介质分选实际生产中，与原有的悬浮液密度人工控制配合使用。该选煤厂要求200区悬浮液密度稳定在1.630 g/cm3左右，400区悬浮液密度稳定在1.305 g/cm3左右，200区合格介质桶液位保持在0.5～1.1 m。
表2 分流量模糊控制规则
Table 2 Fuzzy control rule for dividing water quantity
在23:00左右由人工控制切换到模糊控制，结果如图3所示。可看出在悬浮液密度模糊控制过程中，悬浮液实际密度迅速跟随给定密度，200区悬浮液密度为1.622～1.636 g/cm3，400区悬浮液密度为1.299～1.313 g/cm3，悬浮液密度波动明显减小，波动范围控制在±0.007 g/cm3，同时200区合格介质桶液位为0.6～1.1 m，满足现场控制要求。

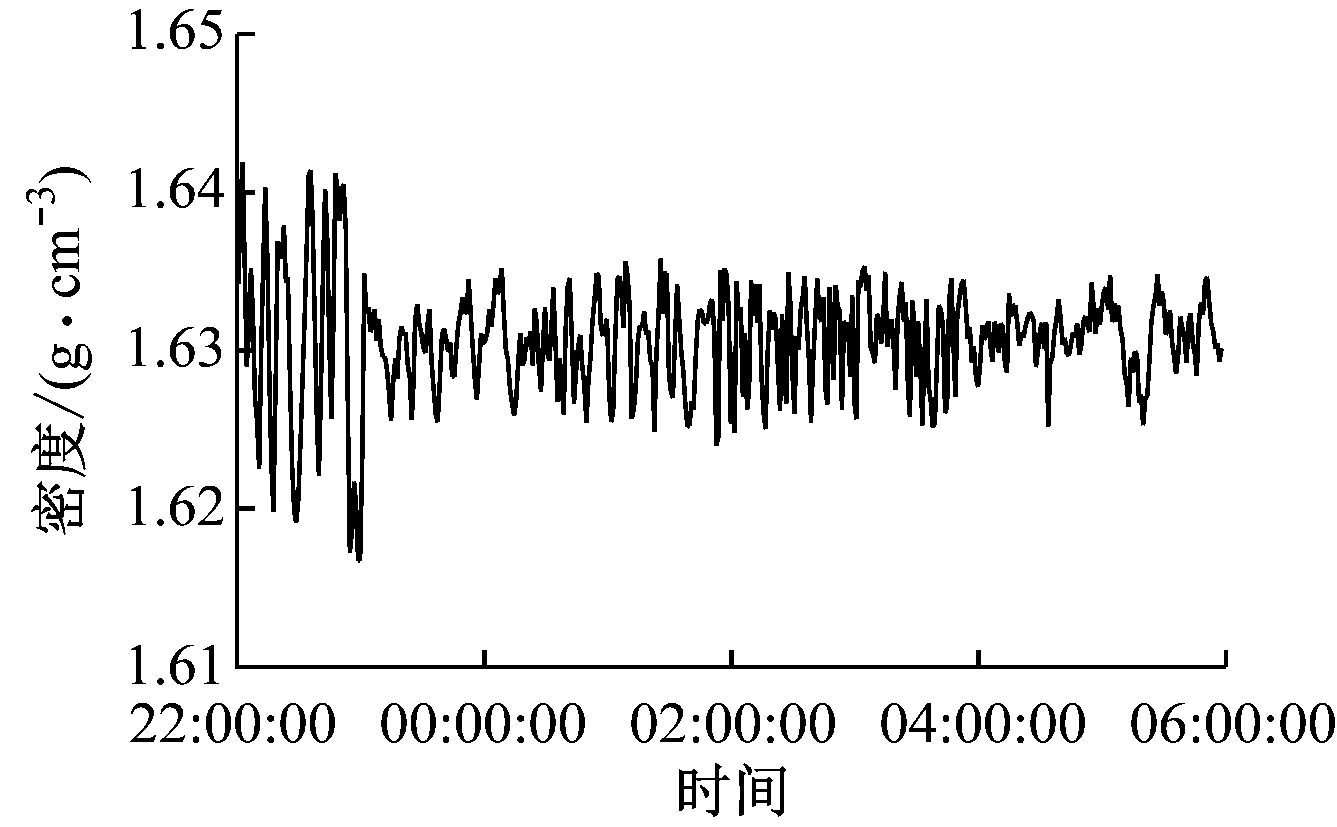

(a) 200区悬浮液密度
(b) 400区悬浮液密度

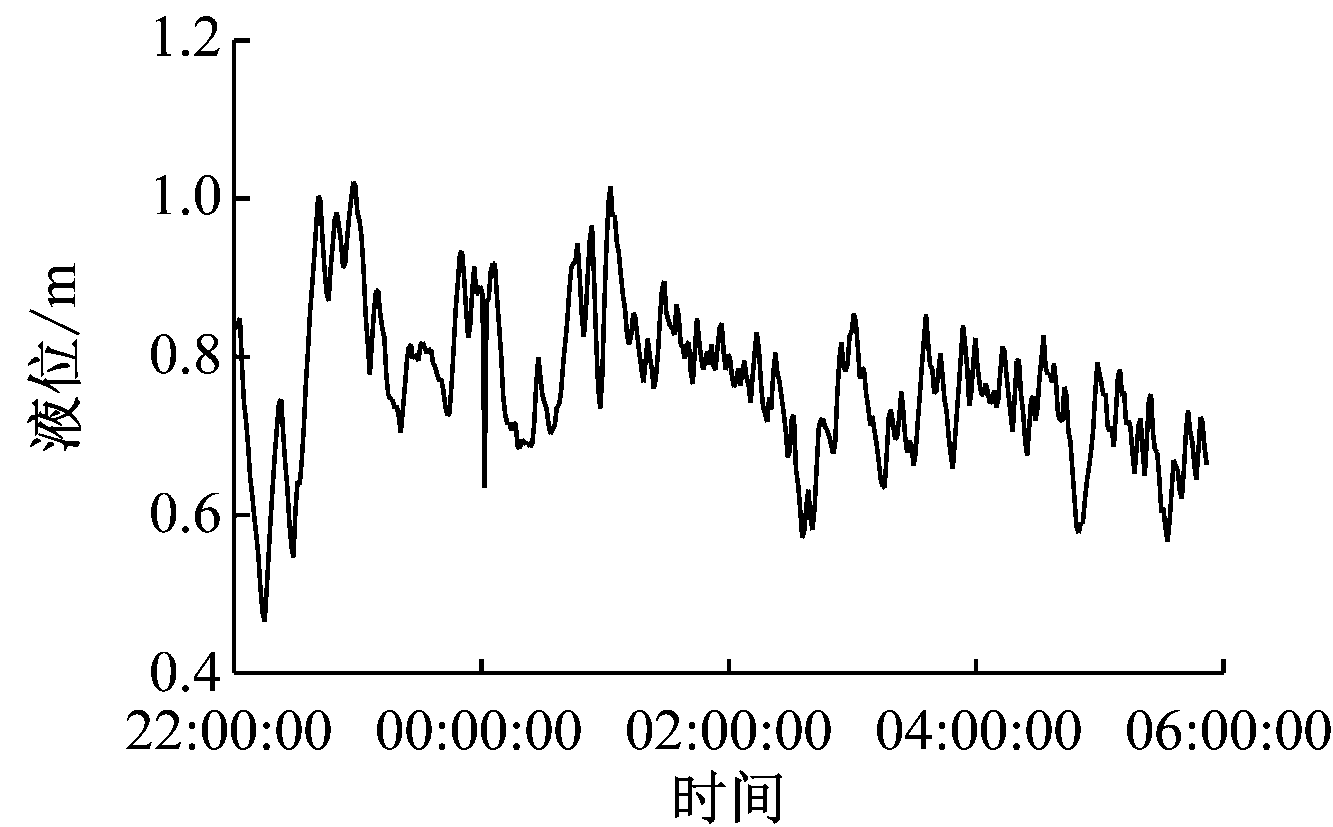

(c) 200区合格介质桶液位
图3 悬浮液密度、合格介质桶液位控制结果
Fig.3 Control result of suspension density and liquid level of qualified medium bucket
4 结语
基于模糊控制的重介质悬浮液密度控制方法通过采用密度模糊控制器与液位模糊控制器相结合的方式，对悬浮液密度、合格介质桶液位进行控制，从而保证悬浮液密度控制精度和稳定性。应用结果表明，该方法响应速度快，可使悬浮液密度波动范围控制在±0.007 g/cm3。
