0 引言
井下人员未经许可进入危险区域不仅是一种违规行为，更是一种威胁井下安全生产的行为。传统防止井下人员进入危险区域的方法主要包括在危险区域外设置安全警示牌，或者利用红外、摄像头等监测危险区域是否有人员进入。然而，安全警示牌无法对人员的故意违规行为形成强有力的约束；红外监测方法能监测人员违规进入，但监测范围和准确度受制于红外装置部署位置，在实际应用中存在监测盲区；带云台的摄像头可实现大范围监测，但井下照度低造成视频成像质量差，不能准确区分监测目标和背景，无法实现精准监测。
由于WiFi网络不受井下部署位置或照度的影响，许多学者利用WiFi网络中的接收信号强度(Received Signal Strength Indicator，RSSI)作为特征值，通过不同位置RSSI的差异来实现人员违规进入监测[1-3]。然而，RSSI受多径影响明显，具有粗粒度和高度易变性等缺点[4]，因此，基于RSSI的井下人员违规进入监测方法稳定性差、准确度不高。同时，基于RSSI的井下人员违规进入监测方法主要是有源监测，即通过获取井下人员随身携带的智能设备的RSSI信息来实现监测，其优点是可获取井下人员的身份信息，然而当井下人员的智能设备受损或被丢弃时，无法正常监测是否有人员违规进入危险区域[5]。
信道状态信息(Channel State Information，CSI)来自WiFi网络的物理层，与RSSI相比具有细粒度的特性，能够区分多径成分，可减小多径带来的影响[6]。因此，本文提出了一种基于CSI的井下人员违规进入无源监测方法，该方法无需人员携带任何设备即可实现高精度人员违规进入监测。
1 基本原理
1.1 CSI
CSI表不仅描述了接收端和发射端之间通信链路的特性，而且描述了信号在空间传输过程中由于衰落、散射和路径损耗而产生的变化。在窄带平坦衰落信道中，频域上无线系统模型可表示为[7]
z=Hs+n
(1)
式中：z，s分别为接收信号向量、发射信号向量；Η为CSI矩阵；n为高斯白噪声向量。
在WiFi网络中，信号通过正交频分复用(Orthogonal Frequency Division Multiplexing，OFDM)调制的方式传播[8]，每个信号都是通过多个子载波进行传输，因此CSI矩阵可表示为
Η=[h1 h2…hN]
(2)
式中hi为第i个子载波，i=1，2，…，N，N为子载波个数。
每个子载波由幅度和相位组成：
hi=|hi|exp(j∠hi)
(3)
式中|hi|，∠hi分别为子载波的幅度和相位。
1.2 人员违规进入监测原理
人员违规进入监测的基本原理是利用人员的进入对信号传输路径的影响。当区域内无人员进入时，发射端和接收端的信号主要是视距传输；当区域内有人进入后，由于人员对传输信号的遮挡，原来视距传输的信号会通过折射、反射等方式进行传输。信号传输路径的改变会引起CSI改变：当无人进入时，接收端和发射端的CSI子载波幅度波动很小，当有人进入后，CSI子载波幅度发生剧烈波动。因此可将CSI子载波幅度作为判断是否有人员违规进入的依据。
2 方法实现
基于CSI的井下人员违规进入无源监测方法分为训练阶段和测试阶段。在训练阶段，首先采集有人进入、无人进入2种场景下的CSI数据，然后对采集的数据进行离群点剔除和滤波等数据预处理，再将预处理后的数据构造成特征值，利用特征值建立判别模型。在测试阶段，将采集到的CSI数据预处理后构成特征值，再将特征值输入到训练阶段建立的判别模型中判识是否有人员进入。
2.1 数据预处理
在数据采集过程中，由于受到环境噪声、电磁干扰，会产生异常数据,所以需要对采集的数据进行预处理：利用Hampel滤波器滤除离群点[9]，利用中值滤波器去除高频噪声和高振幅脉冲[10]。
2.2 特征值构造
设经过数据预处理后的CSI子载波幅度为
，则经过数据预处理后的CSI子载波幅度矩阵为
(4)
由于接收端和发射端均采用多输入多输出(Multiple-Input Multiple-Output，MIMO)技术，接收端和发射端任意1对天线组合都能形成1条通信链路，每一条通信链路都会有相应的CSI数据[11]，经过预处理后，所有通信链路产生的CSI子载波幅度矩阵为
(5)
式中
为第p(p=1，2，…，P，P为接收天线个数)根接收天线与第q(q=1，2，…，Q，Q为发射天线个数)根发射天线组成的通信链路产生的CSI子载波幅度矩阵。
为便于描述，假定在无人进入和有人进入情况下分别采集T1和T2组样本数据，总样本数T=T1+T2，无人进入和有人进入情况下经过预处理后的子载波幅度分别为
和
，定义子载波幅度之间的距离矩阵为
(6)
式中:φij为子载波的权重；mj为加权后子载波幅度的平均值，
定义无人进入和有人进入情况下子载波幅度之间的距离矩阵为
(7)
式中m为所有加权后子载波幅度的平均值，
通过最大化目标函数F(φij)使无人进入和有人进入情况下子载波幅度差异最大：
F(φij)=tr[(Dw)-1Db]
(8)
在求解目标函数过程中会存在一些导致函数无解的奇异点。为减少奇异点对目标函数的影响，采用正则化技术对Dw进行处理[12]：
Drw=αDw+(1-α)diag(Dw)
(9)
式中：Drw为正则化后子载波幅度之间的距离矩阵；α为正则化参数，α∈[0,1]。
因此需要优化的目标函数转换为
(10)
由于需要优化的目标函数为凸函数，所以可通过常用的优化算法求解出子载波权重φij[13]，再通过求解式(11)获得矩阵(Drw)-1Db的特征值和特征向量。
(Drw)-1Dbνs=λsνs
(11)
式中：νs为特征向量,s=1,2,…,d；λs为特征值,λ1≥λ2≥…≥λd；d为特征向量的维度。
最终得到构造的特征值L=HALLA，A=[ν1ν2…νd]。
2.3 判别模型
支持向量机(Support Vector Machine，SVM)在处理小样本数据、非线性二分类问题时具有突出优点，因此选用SVM作为人员违规进入监测的判别模型[14]。
令输入样本为xk，k=1,2,…,l(l为样本个数)；输出为yk，yk∈{+1,-1}，“+1”和“-1”分别表示有人进入和无人进入2种状态。设超平面方程为f(x)=ωTx+b，x=[x1 x2…xk]，ω，b分别为超平面方程的斜率和截距。引入松弛变量ξk和惩罚因子c，可得优化问题：
s.t.yk[ωTxk+b]≥1-ξk
(12)
式中φ(ω,ξ)为判别函数。
通过求解优化问题可得判别模型的相关参数。
3 实验验证

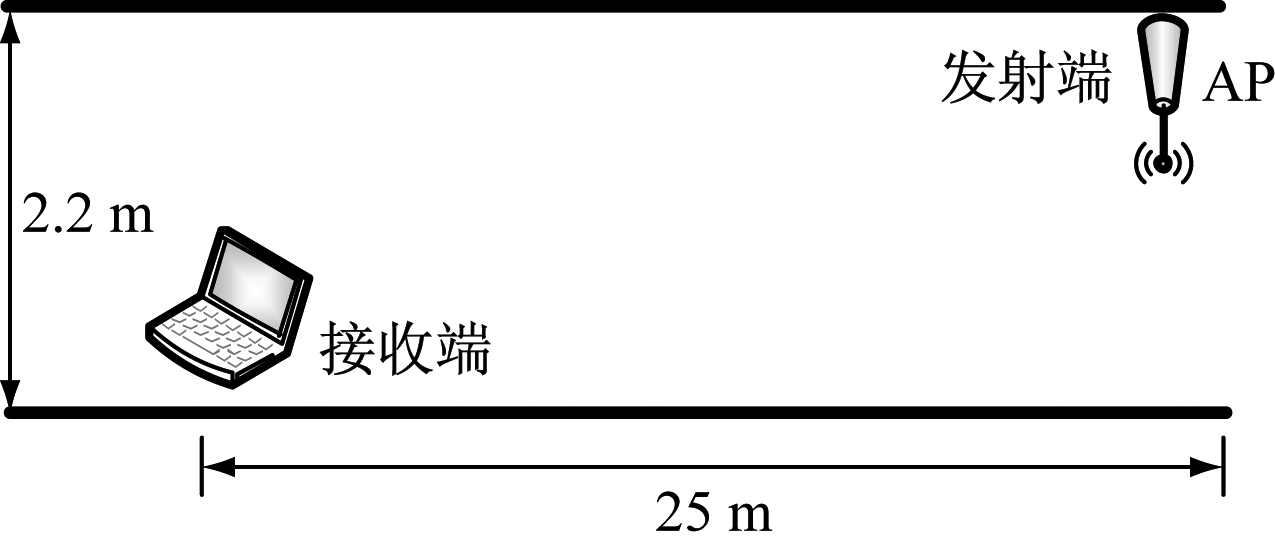

在模拟巷道进行实验，部署如图1所示。发射端为带有2根发射天线的矿用本安型AP，接收端为装有Intel 5300网卡的笔记本电脑，通过修改网卡驱动，可在接收端获取CSI数据，发射端和接收端均支持802.11n协议，信道为6，带宽为20 MHz。
在训练阶段，首先采集无人进入场景下CSI数据，即发射端和接收端之间无实验人员走动，通过笔记本电脑向AP发送ping指令，在笔记本电脑上接收AP反馈的CSI数据。然后，实验人员在发射端和接收端之间随意走动，采集有人进入场景下CSI数据。最后将采集的数据进行预处理后构造特征值，建立判别模型。在测试阶段，实验人员随机进入实验区域，接收端将采集的数据预处理后生成特征值，输入到判别模型进行人员是否进入判识。
图1 实验平台
Fig.1 Experiment platform
为验证本文方法性能，在相同环境条件下，采用本文方法和基于RSSI的井下人员违规进入监测方法进行对比实验，选择TP(True Positive，真正)、TN(True Negative，真负)、FP(False Positive，假正)和FN(False Negative，假负)作为评价指标对各监测方法进行客观评价。TP指被模型预测为正的正样本，即有人进入判为有人进入，表示判断为真的正确率；TN指被模型预测为负的负样本，即无人进入判为无人进入，表示判断为假的正确率；FP指被模型预测为正的负样本，即无人进入判为有人进入，表示误报率；FN指被模型预测为负的正样本，即有人进入判为无人进入，表示漏报率[15]。因此定义准确率为(TP+TN)/(TP+FN+FP+TN)。

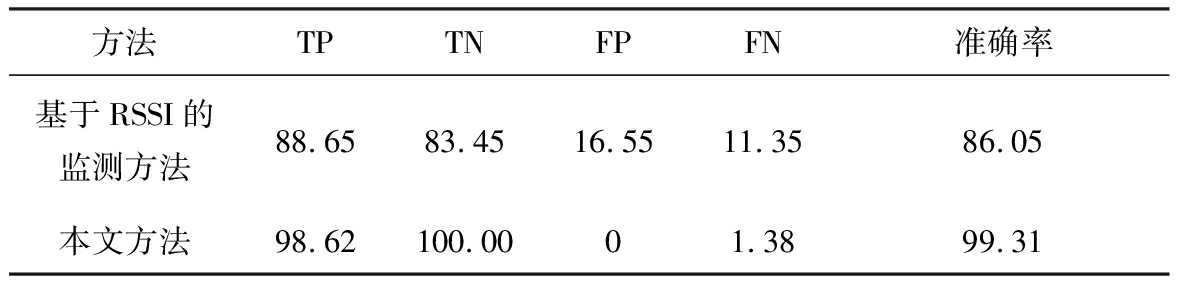

各方法的客观评价结果见表1。可看出无论在有人进入还是无人进入场景下，本文方法监测有无人员进入的正确率均高于基于RSSI的监测方法；本文方法在无人场景下的监测正确率为100%，而基于RSSI的监测方法误报率达16.55%；本文方法综合准确率高于基于RSSI的监测方法，为99.31%。
表1 不同方法客观评价结果
Table 1 Objective evaluation results of different methods %
4 结语
基于CSI的井下人员违规进入无源监测方法利用人员进入对CSI子载波幅度的影响，通过构造特征值输入判别模型，实现人员进入监测。该方法只需利用井下现有的无线AP设备和修改驱动的接收设备即可完成，具有实现简单的特点。实验结果表明，该方法具有较高的准确率，达99.31%。由于影响CSI子载波相位的因素很多，本文没有将CSI子载波相位用于人员违规进入监测，下一步将对CSI子载波相位展开研究，进一步提高监测准确性。
