摘要：针对煤岩识别系统多采用单一传感器进行监测，存在识别精度、可靠度与稳定性均非常低的问题，提出一种基于信息融合和神经网络的煤岩识别方法。在现有采煤机上增加多种必要的传感器，采集采煤机不同工况下的电流、压力、振动频率、加速度等信号，采用小波包对采集的信号进行特征提取，并通过BP神经网络进行数据融合，从而实现对煤层和岩层的识别。真机实测结果表明，所提方法的识别误差在±0.5范围内，验证了其有效性。
关键词：煤炭开采； 煤岩识别； 采煤机； 多传感器系统； 信息融合； 神经网络
采煤机作为井下综采工作面的主要设备之一，其智能化程度和自动化水平直接影响着采煤效率[1]。为了适应煤层厚度的变化，避免采煤机破煤时切到岩石，采煤机在割煤过程中需要及时调整滚筒的高度。通过人工实现采煤机滚筒高度实时控制，依靠视觉和听觉判断采煤机切割的是煤层还是岩层[2-5]的方式存在以下缺点：会造成割煤不彻底，导致资源浪费；可能割到岩层，导致煤杂质增多，严重缩短采煤机滚筒截齿寿命；可能引发岩层断裂，导致顶板垮落；切割岩层时会出现火花，可能引发爆炸等。
按照“尽量不留顶煤”的采煤原则，操作人员往往会加大采煤机滚筒的割煤高度，导致经常切割到岩层[6-9]。目前，煤岩识别系统多采用单一传感器进行监测，识别精度较低，且可靠度与稳定性均非常低。为解决上述问题，本文提出一种基于信息融合和神经网络的煤岩识别方法，该方法采用多种传感器采集采煤机不同工况下的电流、压力、振动频率、加速度等信号，采用小波包对采集的信号进行特征提取，并通过BP神经网络进行数据融合，从而实现对煤层和岩层的识别。

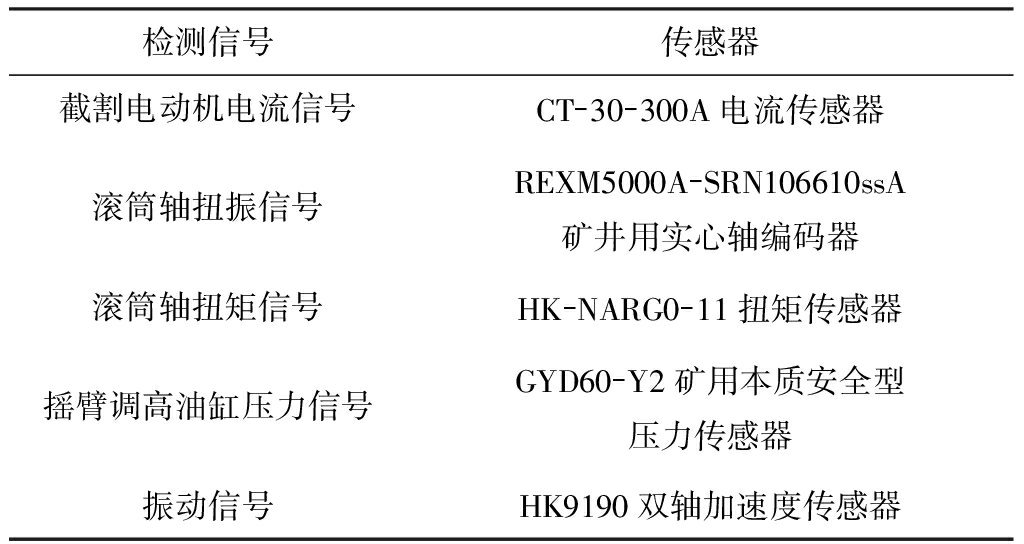

所选检测信号应对采煤机工作过程状况具有较高灵敏性，而对工作条件具有低灵敏性[11]。最终确定的检测信号及配套的传感器见表1。
表1 检测信号及配套传感器
Table 1 Detection signals and supporting sensors

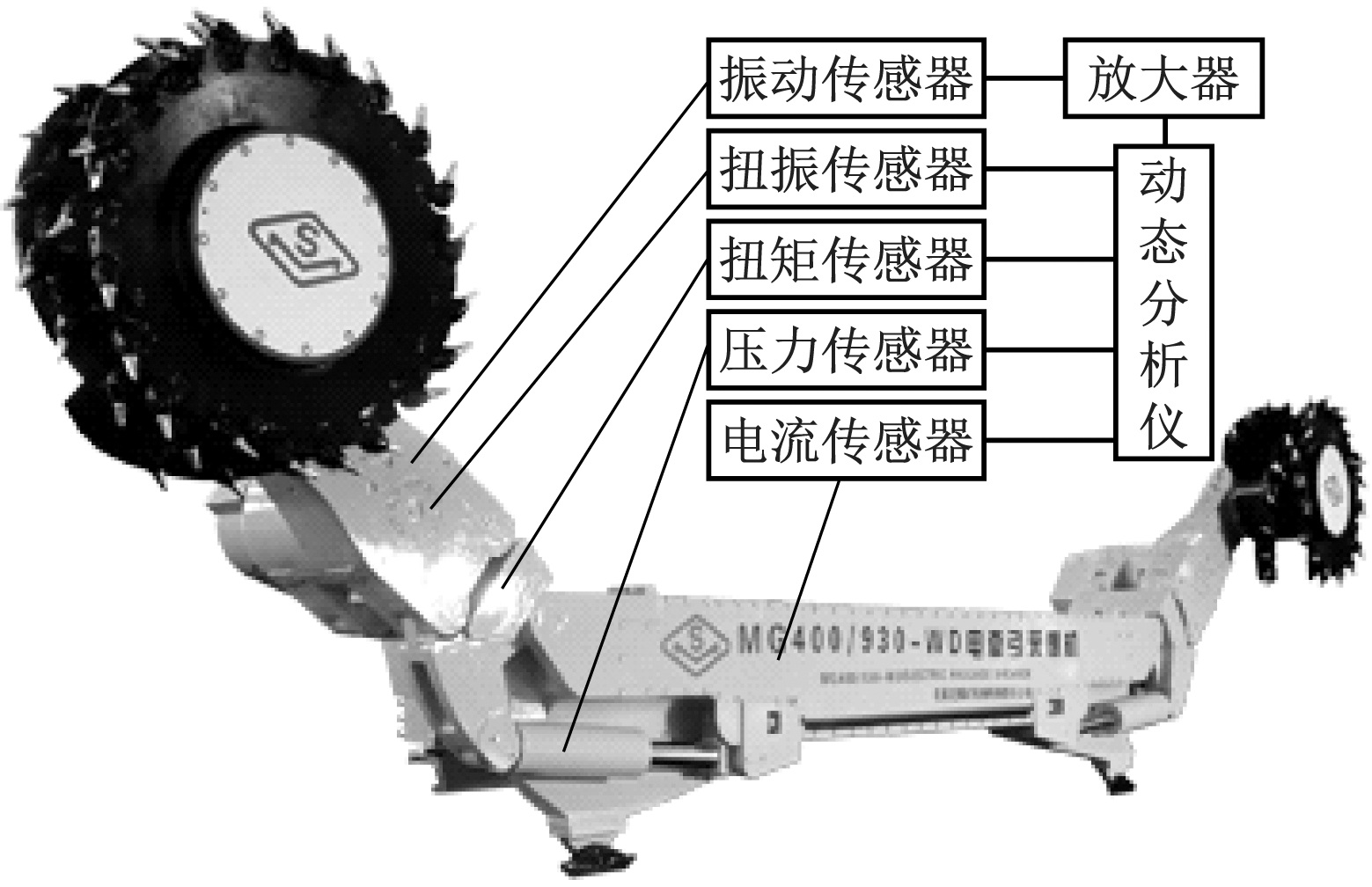

各传感器安装位置如图1所示。
采煤机进行切割工作时，传感器采集到的信号均为随机非线性信号，不可用模型来描述。因此，采用小波包分解的方法来进行特征提取，将信号进行“能量-频段”分层处理[12]。
图1 传感器安装位置
Fig.1 Sensor mounting position

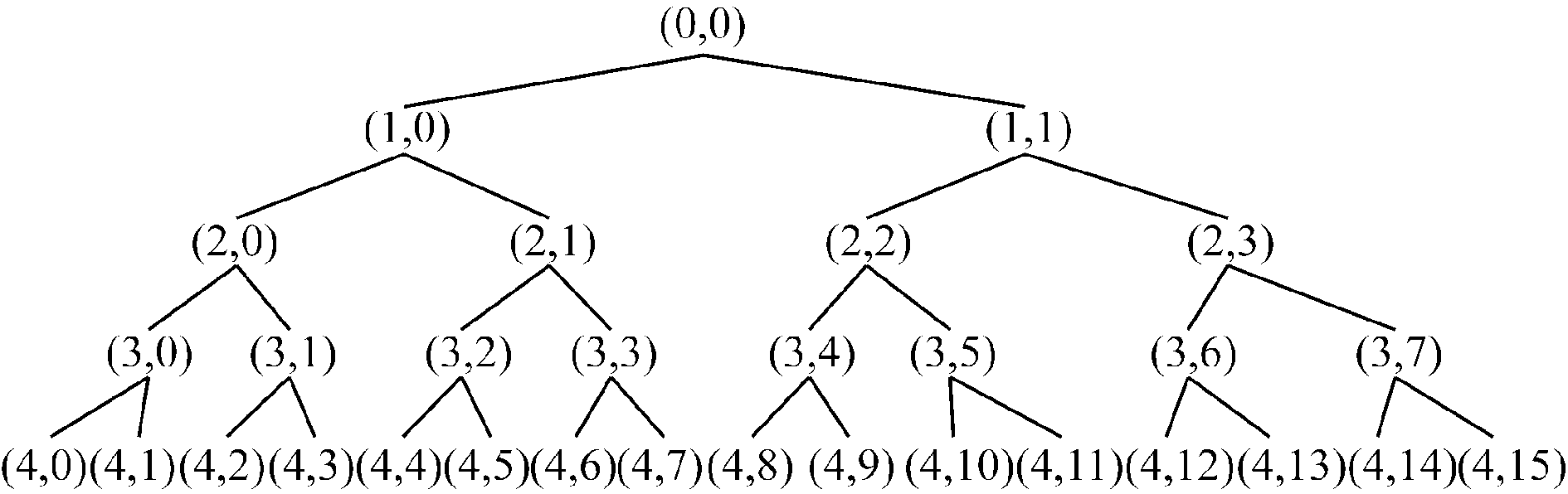

(1) 对采样信号进行小波包分解。提取4层信号特征，分解结构如图2所示。(0,0)表示原始信号S，(1,0)表示第1层的低频数X10，(1,1)表示同层的高频数X11，依此类推。
图2 小波包分解
Fig.2 Wavelet packet decomposition
(2) 重构系数。对各频段信号逐一重构，例如X40的信号用S40表示，X41的信号用S41重构，依此类推，可以得到16个重构信号，则S可表示为
(1)
按照第2层的分类，0表示低频信号，1表示高频信号。设一个频率段的长度为0.062 5，则S40对应的频率段为(0,0.062 5)，S41对应的频率段为(0.062 5,0.125)，依此类推，得到S415对应的频率段为(0.937 5,1)。

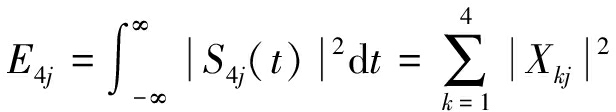

(3) 求解总能量。令E4j(j=0,1,…,15)表示信号S4j的能量，则
(2)
(4) 构建特征向量T。T的表达式为
T=[E40,E41,…,E415]
(3)

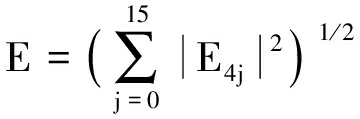

为后续处理方便，用式(4)和式(5)对T进行归一化处理，得到归一化特征向量T′：
(4)
(5)
(5) 确定容差范围与特征值。设C0—C15依次表示T中的16个特征值，容差范围依次为ΔC0—ΔC15，则Cj可表示为
(6)
式中：n为实验次数；E4jk为第k次实验获得的E4j值。
总的容差范围可表示为
(7)
(8)

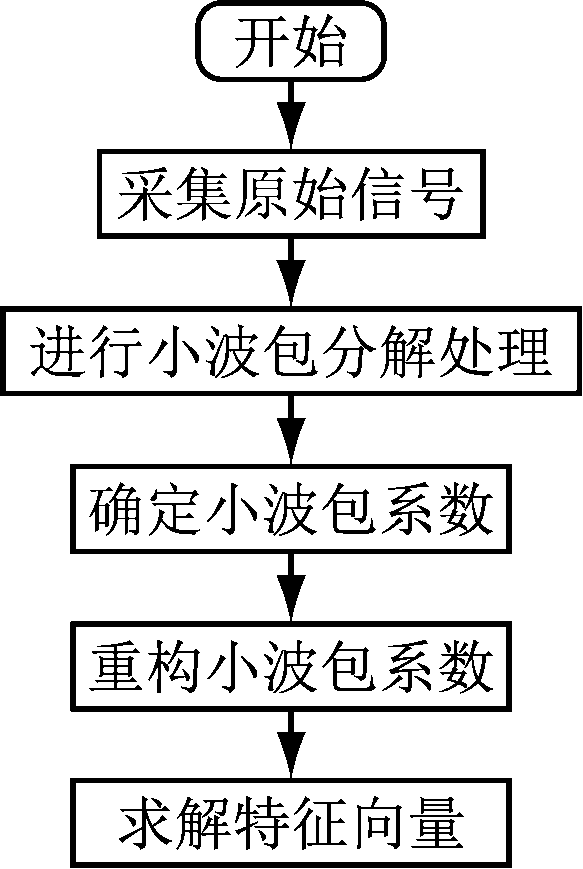

特征提取流程如图3所示。
图3 特征提取流程
Fig.3 Feature extraction process
采用典型前馈型BP神经网络，由输入层、隐含层和输出层组成。
18个输入特征值如下：摇臂振动传感器X方向信号特征值4个，摇臂振动传感器Z方向信号特征值8个，截割电动机电流信号特征值3个，滚筒轴扭矩信号1个，调高油缸压力传感器信号特征值1个，滚筒轴扭振信号特征值1个。
输出节点确定：采煤机滚筒切割对象可分为4个类别，分别是切割煤层、岩层、煤岩混合煤偏多和煤岩混合岩偏多。因此，神经网络的输出即为需要识别的4种类别，输出层节点数为4。
隐含层数、节点数确定：当隐含层中每个神经元中的激活函数采用S函数时，单层即可满足训练、判决要求，所以，本文采用1层隐含层。由于BP神经网络的输入和输出之间存在一个非线性单调上升函数的关系，隐含层节点较多时会使训练时间过长，较少时又可能得不到理想结果。根据前人对单隐含层节点数的估计方法，即首先运用3种确定隐含层层数的方法得到3个隐含层层数，找到最小值和最大值，然后从最小值开始逐个验证模型预测误差，选取模型误差最小的隐含层层数。最终确定隐层节点数为7。
首先将18个特征值输入神经网络输入层，然后在采煤工作面采煤机进行训练，分别让滚筒切割4种不同对象来分别训练网络，得到神经网络的各个权值，从而得到完整的网络结构。
真机实测具体参数和条件步骤如下：
(1) 首先确定煤层，进行割煤试验目标，通过不同传感器采集数据x(1)，x(2)，…,x(n)，将这些数据输入到神经网络中，通过训练网络，让网络输出理想割煤输出值Y0=(1,0,0,0)。
(2) 确定岩层，采用步骤(1)中的方法得到理想割岩输出Y1=(0,1,0,0)。
(3) 选择煤占70%、岩石占30%的煤岩混合物，重复步骤(1)，得到理想混合煤层输出Y2=(0,0,1,0)。
(4) 选择煤占30%、岩石占70%的煤岩混合物，重复步骤(1)，得到理想混合煤层输出Y3=(0,0,0,1)。
(5) 经过训练，初次确定神经网络各个权值，即确定神经网络结构。可利用此神经网络判别新采集的数据，将新的数据作为输入，运行神经网络即可得出输出值，从而可判别切割状态。
根据神经网络输出数据和不同煤岩比例的权重值，得到煤岩混合物中的岩占比或煤占比。通过真机实测，采用BP神经网络进行信息融合后得到的识别结果与实际情况对比如图4所示，识别误差如图5所示。

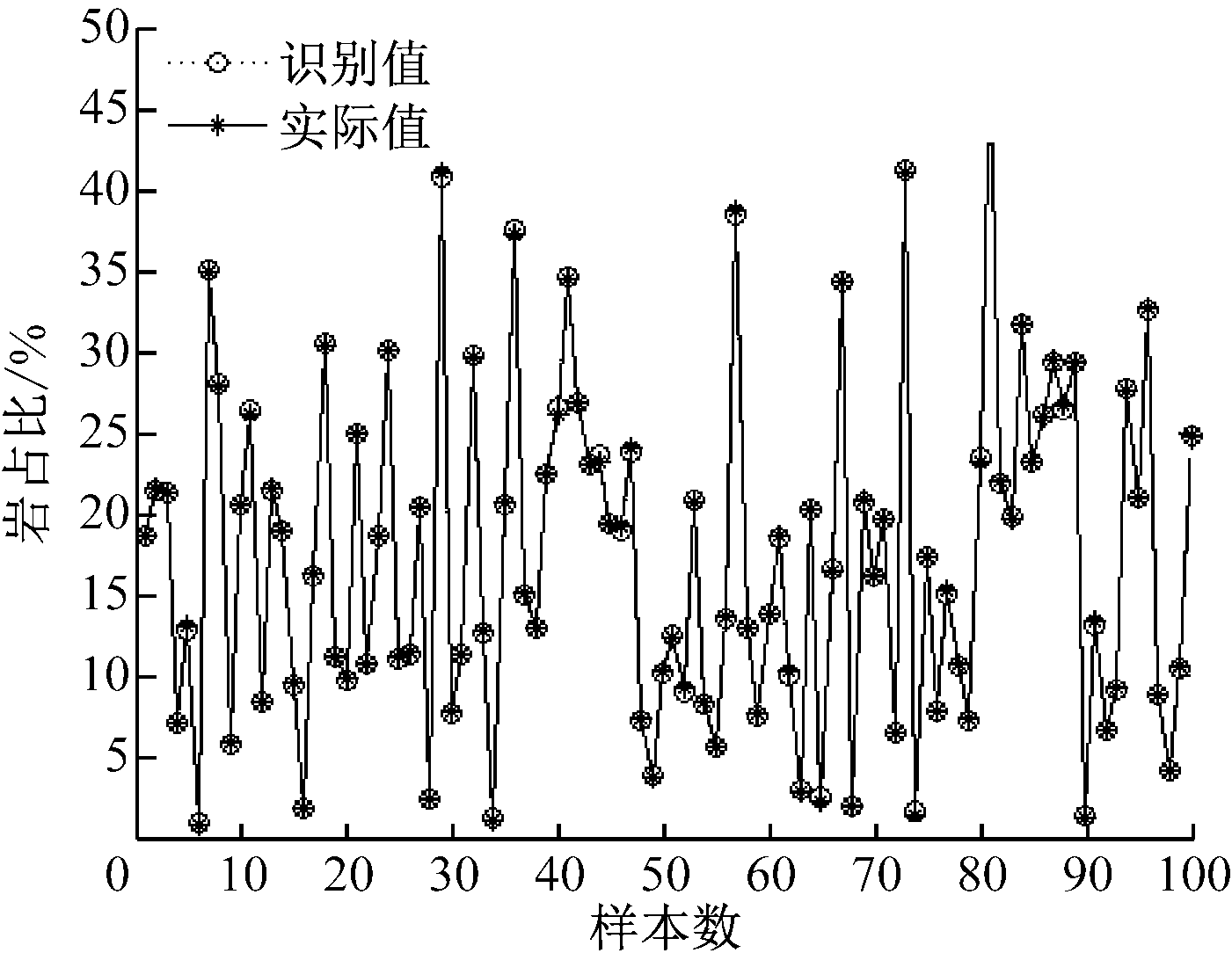

图4 识别结果与实际情况对比
Fig.4 Comparison of identification result and actual situation
从图4可以看出，识别结果与实际情况能够保持较高的一致性，识别误差在±0.5范围内，说明所提方法能够较好地识别煤层和岩层。

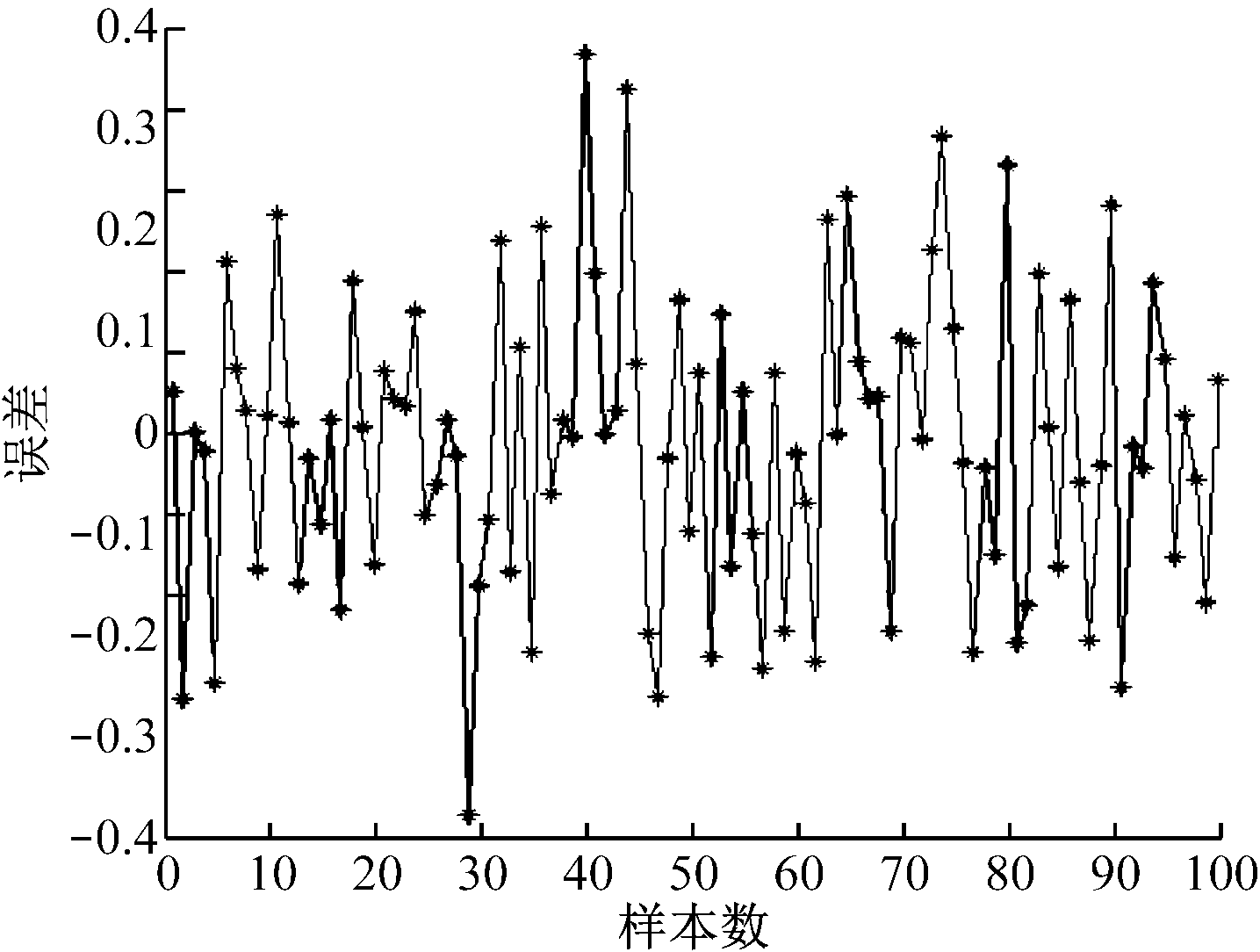

图5 识别误差
Fig.5 Identification error
提出了基于多传感器融合的煤岩识别方法。选取采煤机截割电动机电流信号、滚筒轴扭振信号、滚筒轴扭矩信号、摇臂调高油缸压力信号、振动信号作为检测信号，采用小波包进行特征提取，并采用BP神经网络进行数据融合，从而实现对煤层和岩层的识别。真机实测结果证实了所提方法的有效性。
