图1 巷道布置
Fig.1 Roadway layout
分析研究
林娜1， 孙珞2
(1.河南工业贸易职业学院 信息工程系， 河南 郑州 450012；2.北京工业职业技术学院 文法与管理学院， 北京 100042)
摘要：针对现行锚杆支护设计方法存在指标选取简单、计算误差较大、测试过程复杂等局限性，以某煤矿3号煤北翼准采区轨道运输大巷为研究背景，通过现场调查、实验室力学试验确定巷道围岩稳定性等级，以此为依据提出了不同的支护方案。通过数值模拟分析不同支护方案的支护效果，得出如下结论：巷道采用“锚索+锚杆+网+钢带”的支护方式时，巷道围岩塑性变形范围最小，巷道顶底板及两帮位移量也最小，该方案是所有支护方案中最合理的。现场实测结果表明，采用“锚索+锚杆+网+钢带”支护方式时，巷道围岩变形较小，支护控制效果较好。
关键词：煤炭开采； 轨道运输； 围岩稳定性； 顶板支护； 位移量； FLAC3D
目前，国内外锚杆支护设计方法大体上分为工程类比法、理论计算法、有限元数值模拟分析法、地质力学评估法等[1-4]。工程类比法的指标选取简单，但是较单一，不能完全达到类比的实际效果，且已有的经验性知识涉及范围有限，遇到工程技术新问题时可能判断失误[5]。理论计算法只是针对巷道已有参数进行定量计算，无法考虑实际现场中的复杂情况，且遇到复杂情况时无法在理论计算中计算折减，计算误差可能较大[6]。单纯的有限元数值模拟分析法无法将巷道的复杂情况融入到模拟计算之中，容易造成计算结果不精确[7]。地质力学评估法需要对巷道围岩各类特性进行全面测试，才能获得工程的所有信息，因此，实现过程复杂且费用较高[8]。
针对现行锚杆支护设计方法存在的局限性，本文以某煤矿3号煤北翼准采区轨道运输大巷为研究背景，通过现场调查、实验室力学试验确定巷道围岩稳定性等级，以此为依据提出不同支护方案，结合数值模拟比较不同支护方案的支护效果，选出最合理的支护方案对巷道进行支护，并通过现场实测对支护方案进行评价。本文通过现场调查获得了一定的工程信息，通过实验室力学试验获得了巷道围岩的各类参数特性，而后采用数值模拟方法进行数值模拟分析，弥补了单纯采用某单一方法所存在的对实际工程情况考虑不全面的情况，且所需费用较低[9]，为相似采矿条件下巷道支护提供一定参考依据。

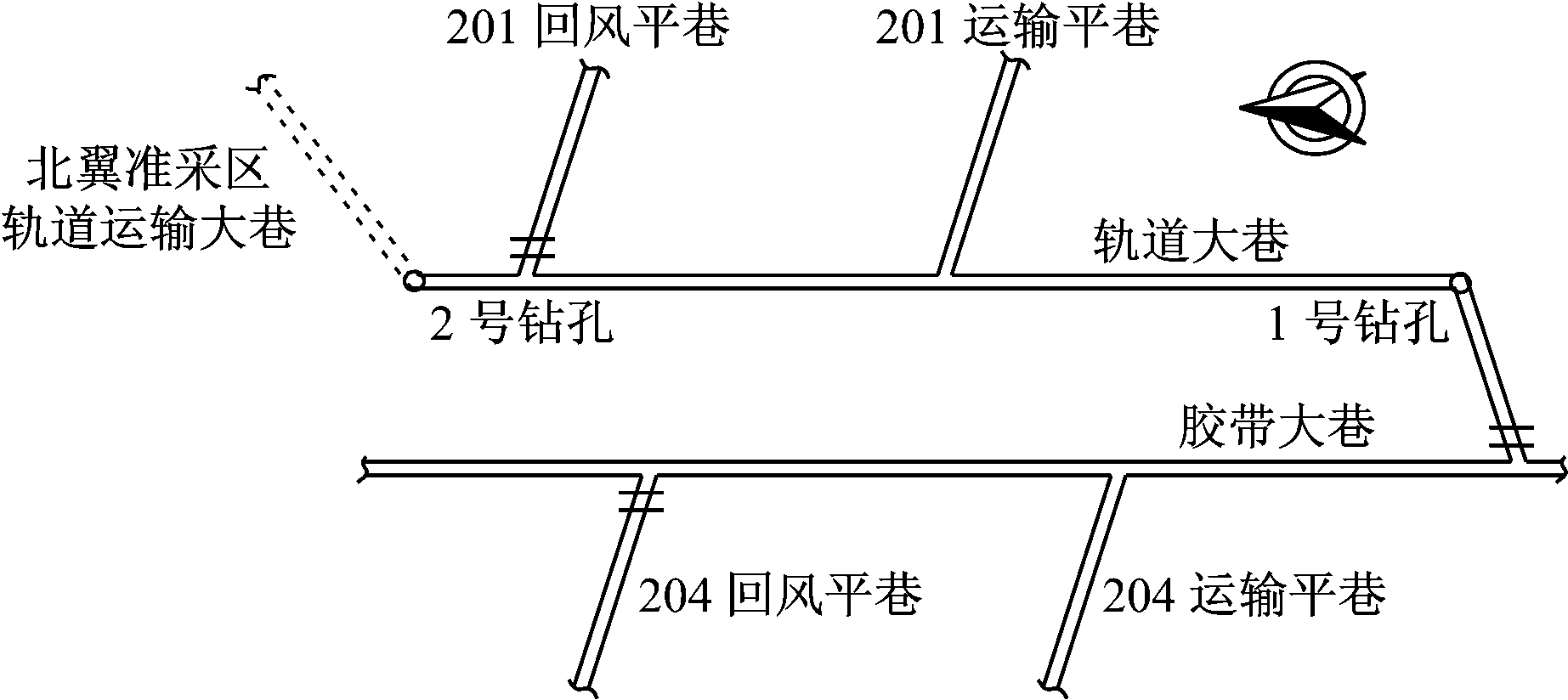

某煤矿3号煤北翼准采区轨道运输大巷所在区域地面标高为+1 495～+1 685 m，井下标高为+1 180～+1 200 m，埋深为300～500 m，断面为长方形，尺寸为4 000 mm×3 000 mm(宽×高)。预计北翼准采区轨道大巷掘进至320～660 m段、1 268 m后可能遇见地下古河流冲刷式构造。影响轨道运输大巷工作面安全生产的主要为砂岩含水层水，该层水补给条件差，水头较高，流量小，属多年贮存下来的水。某煤矿3号煤北翼准采区轨道运输大巷工作面位于井田东北部，在有构造裂隙沟通或揭露含水层的情况下，将发生涌水现象，是北翼准采区轨道运输大巷工作面主要充水因素。巷道布置如图1所示。
为测试煤矿煤岩体物理力学参数，采用ZLJ-400型钻机，运用φ50 mm钻头在3号煤顶底板处钻孔取芯，共布置2个钻孔，1号钻孔位于轨道大巷最南处，2号钻孔位于轨道大巷最北处，即布置在北翼准采区轨道运输大巷的起点处，钻孔钻取顶板岩芯为20 m，底板岩芯为10 m，2个钻孔位置布置如图1所示。1号、2号钻孔岩芯如图2所示。
图1 巷道布置
Fig.1 Roadway layout
(a) 1号钻孔顶板岩芯 (b) 1号钻孔底板岩芯
(c) 2号钻孔顶板岩芯 (d) 2号钻孔底板岩芯

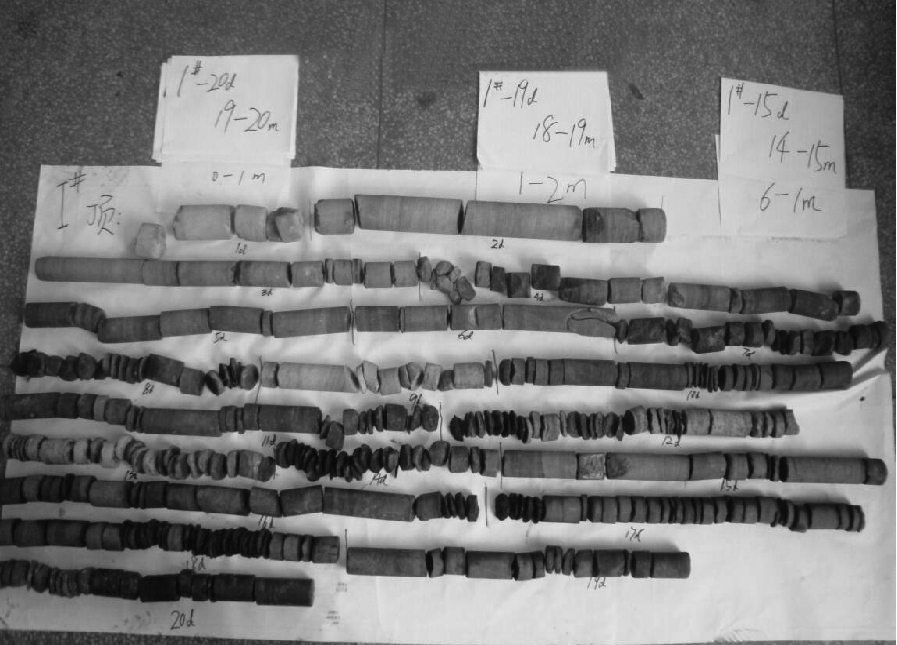

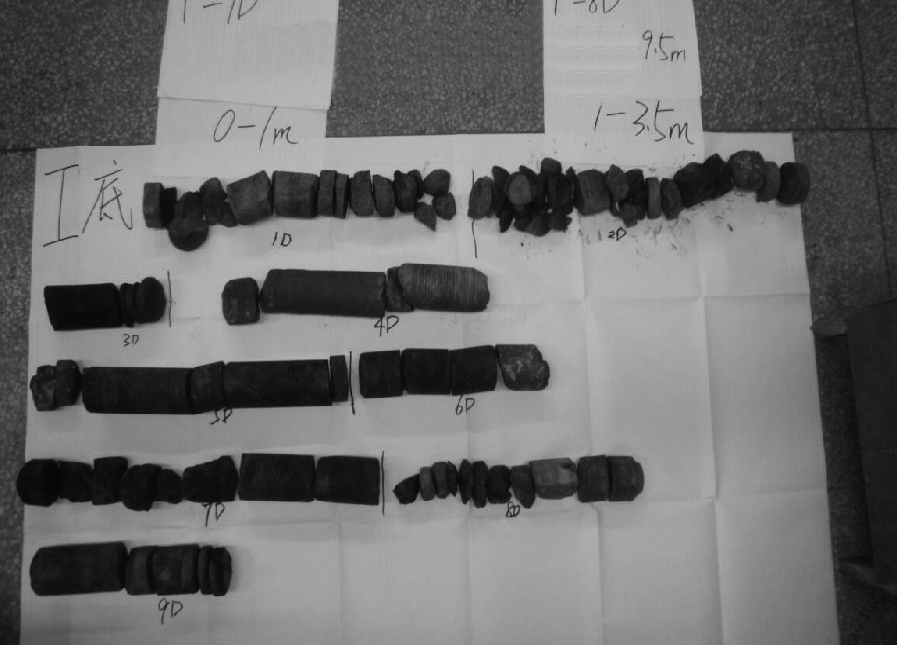

图2 钻孔取芯
Fig.2 Drilling core
将钻孔取得的岩芯磨成尺寸为φ50 mm×100 mm的岩石力学标准试件，运用WED-50压力试验机对试件进行加载，压力试验机与加载后试件如图3所示，试验测定的3号煤及顶底板岩石力学参数见表1。
(a) 压力试验机 (b) 加载后试件

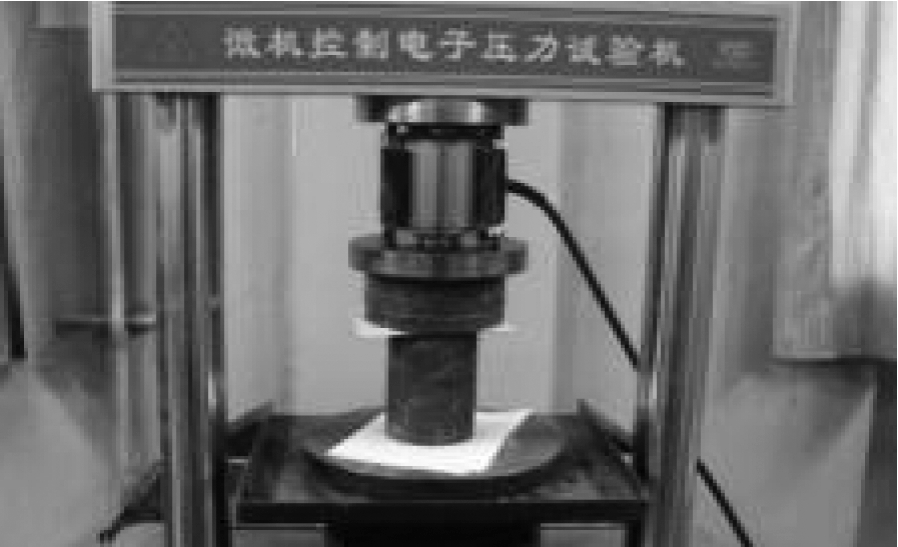

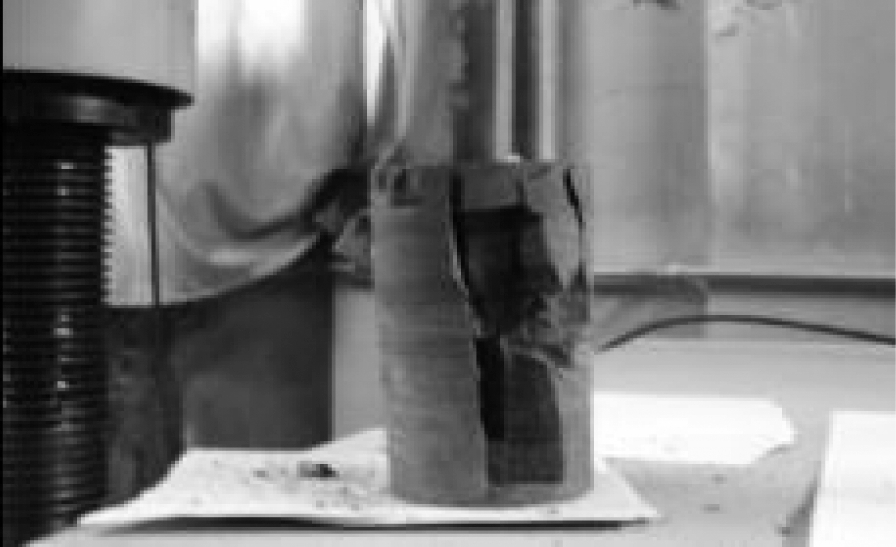

图3 压力试验机及加载后试件
Fig.3 Pressure testing machine and post-loading specimen
为给3号煤北翼准采区轨道运输大巷选择合理的锚固支护参数，需对围岩稳定性进行分类，通过现场调查、实验室力学试验获得分类所需的相关的7个指标，指标相关数据见表2。

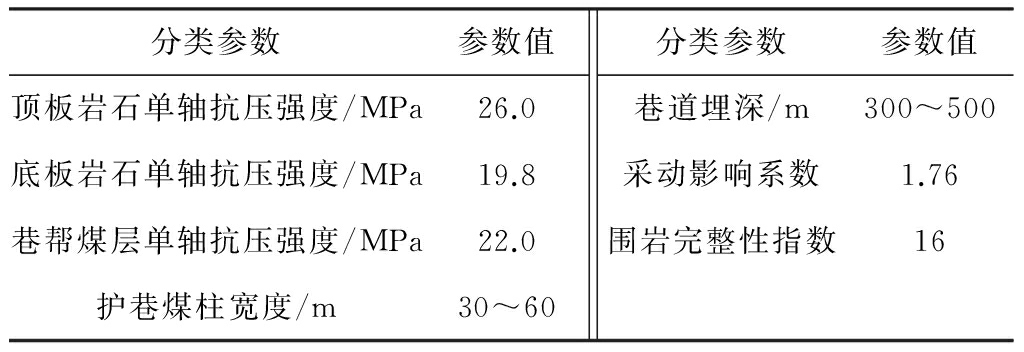

表1 煤及顶底板岩石力学参数

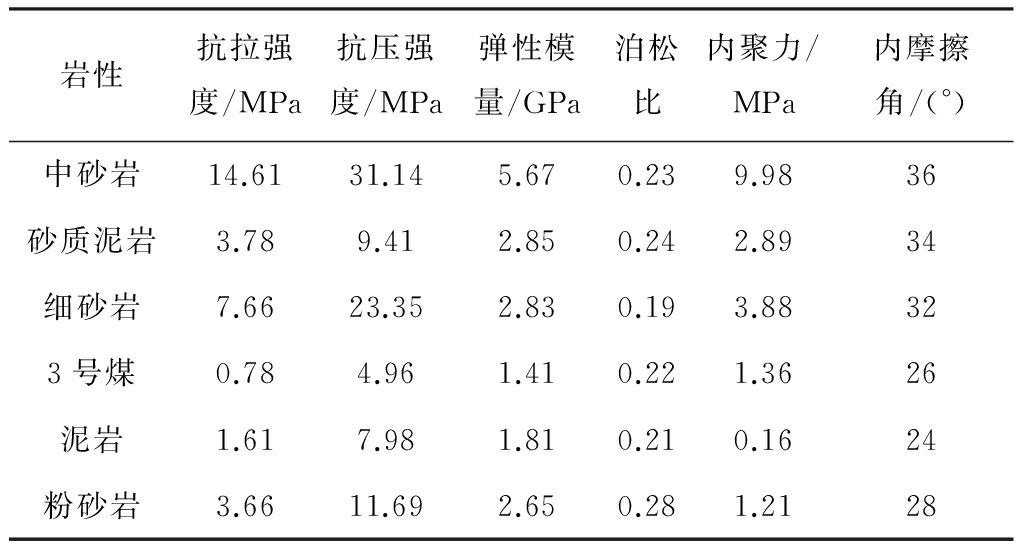

Table 1 Mechanical parameters of coal and roof and bottom rock
表2 轨道运输大巷围岩稳定性分类相关指标
Table 2 The correlation classification index of surrounding rock stability of rail haulage roadway
根据围岩稳定性分类指标[10]得到轨道运输大巷的围岩稳定性分类结果：当巷道沿3号煤底板掘进，煤柱尺寸为40～60 m，采深为300～500 m时，为Ⅱ类中等稳定围岩；当煤柱尺寸为20～40 m，采深为300～500 m时，为Ⅲ类中等稳定围岩。根据锚杆支护技术规范推荐的Ⅱ、Ⅲ类巷道锚杆支护基本形式如下[11-12]：锚杆+网+锚索+钢带或锚杆+网+锚索+桁架。推荐的锚杆支护主要参数：锚杆直径为20～24 mm，锚杆长度为2.0～2.4 m，锚杆的排间距为0.8～1.0 m。
为研究巷道在不同支护方案下的支护效果，运用FLAC3D数值模拟软件进行仿真分析[13]。所建立的数值计算模型共划分为26 600个单元，包含30 182个节点，模型四周采用位移边界，模型底部采用位移边界并且限制X、Y、Z方向位移，模型顶部为自由边界，将模型上部岩层质量以载荷的形式加到模型上部边界上[14]。模型模拟所需岩石力学参数见表1，建立的数值模型如图4所示。
根据已知的施工巷道所在地质概况及巷道围岩稳定性分类及锚杆支护技术规范推荐的基本支护形式，共提出16种巷道支护方案，通过与相似地质条件下巷道支护方案相对比[15]，排除其中不合理的12种支护方案，最终确定其中4种方案作为支护效果对比用，其中方案1为未做任何支护，4种方案的具体支护参数见表3。
图4 数值模型
Fig.4 Numerical model

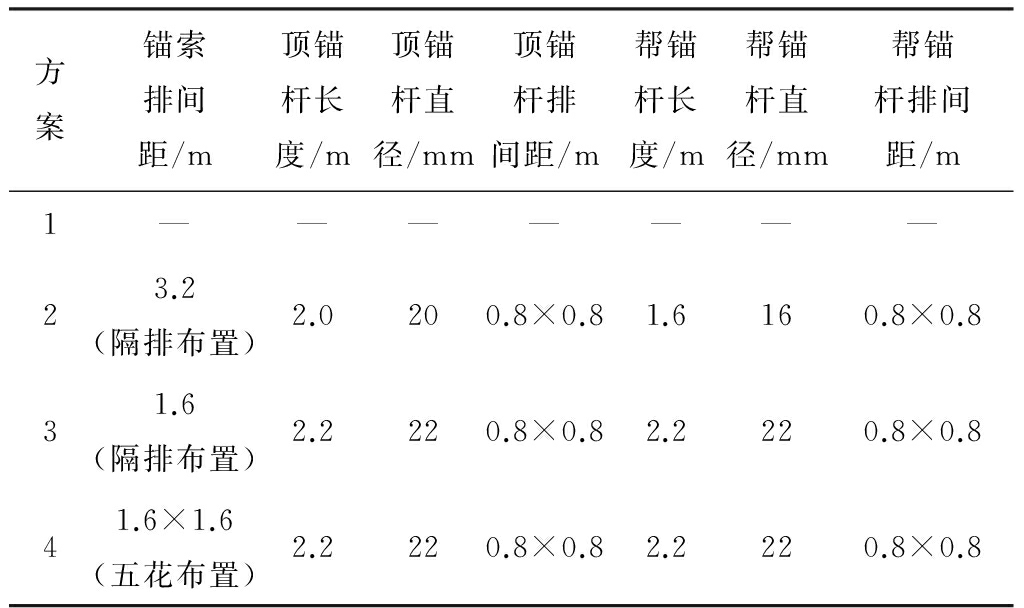

表3 轨道运输大巷4种方案的具体支护参数
Table 3 Specific support parameters of four schemes of rail haulage roadway
巷道采用不同支护方案时巷道围岩破坏情况如图5所示。从图5可看出，4种支护方案下巷道两帮破坏范围大致相同，除方案1外，其他方案中巷道顶板均未出现明显破坏；方案1、方案2中巷道底板较方案3、方案4破坏范围大。因此，从巷道围岩破坏情况来看，方案3、方案4的支护方式比较合适。

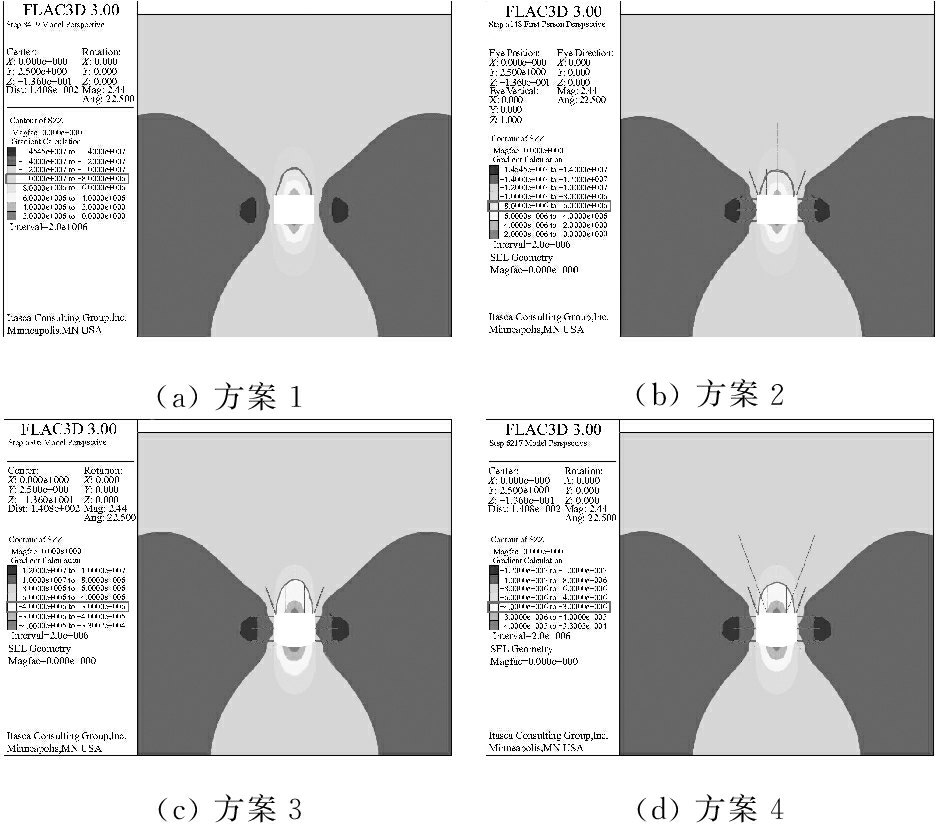

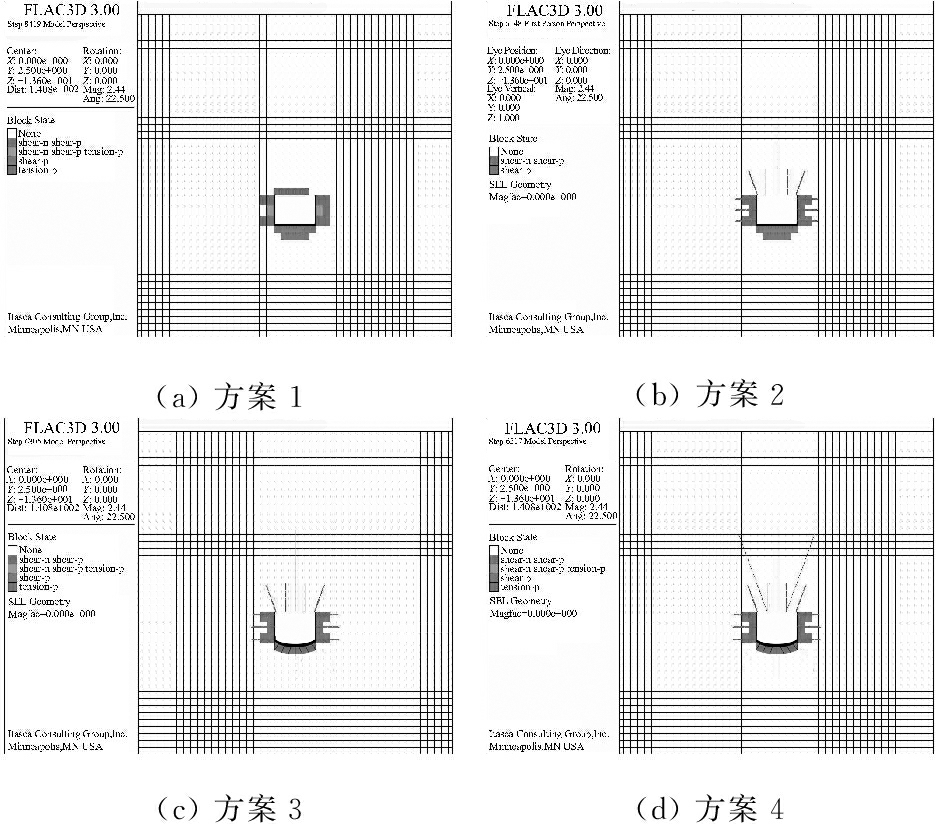

图5 不同支护方案下巷道围岩破坏情况
Fig.5 Damage of roadway surrounding under different support schemes
巷道采用不同支护方案时巷道围岩垂直应力分布云图如图6所示。从图6可看出，当巷道未支护时，顶板最大垂直应力为9 MPa左右；采用方案2时，虽然巷道顶板支护范围内应力得到一定控制，支护范围内顶板垂直应力峰值为7 MPa左右，仍为未支护时的80%左右；采用方案3、方案4时，巷道顶板支护范围内围岩垂直应力较方案1、方案2明显变小，应力峰值为3 MPa左右，仅为巷道未支护时的30%左右；而方案4中顶板支护范围内的围岩应力比方案3中更小。因此，从巷道垂直应力的分布结果可以得知，方案4所采用的巷道支护方式更为合适。
图6 不同支护方案下巷道垂直应力分布云图
Fig.6 Vertical stress nephogram of roadway under different support schemes
巷道采用不同支护方案时巷道围岩垂直方向位移云图如图7所示。在模拟计算过程中，监测不同支护方案下的巷道围岩顶底板、两帮移近量及锚杆锚固端离层量，监测结果见表4。
从图7及表4可看出，当采取方案4的支护方式时，巷道顶底板及两帮移近量最小，分别为113.98 mm和92.38 mm，锚杆锚固端离层量仅为9.44 mm，说明方案4支护效果明显，满足巷道支护要求。综合巷道围岩破坏范围、巷道支护范围内围岩应力情况、巷道顶底板及两帮移近量，选择方案4支护方式较为合理。
某煤矿3号煤北翼准采区轨道运输大巷沿煤层底板掘进，断面为长方形，4 000 mm×3 000 mm (宽×高)，支护方式为锚索+锚杆+网+钢带。
图7 不同支护方案下巷道垂直方向位移云图
Fig.7 Vertical displacement nephogram of roadway under different support schemes

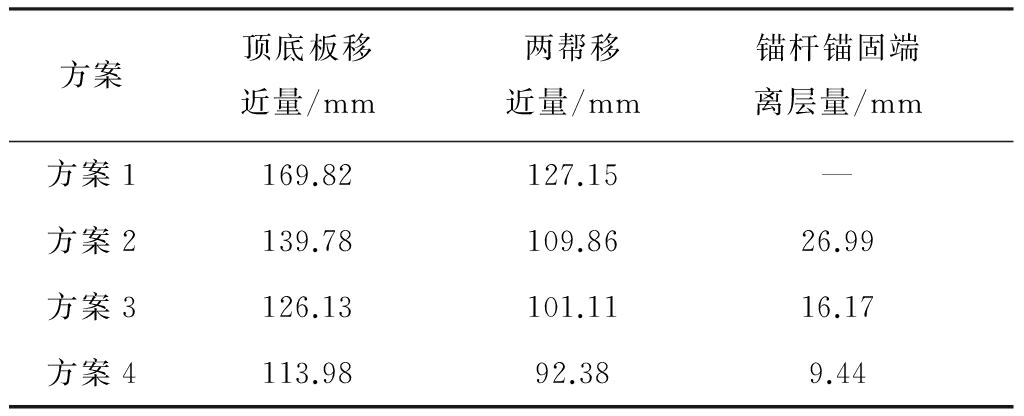

表4 不同支护方案下巷道变形情况
Table 4 Roadway deformation under different support schemes

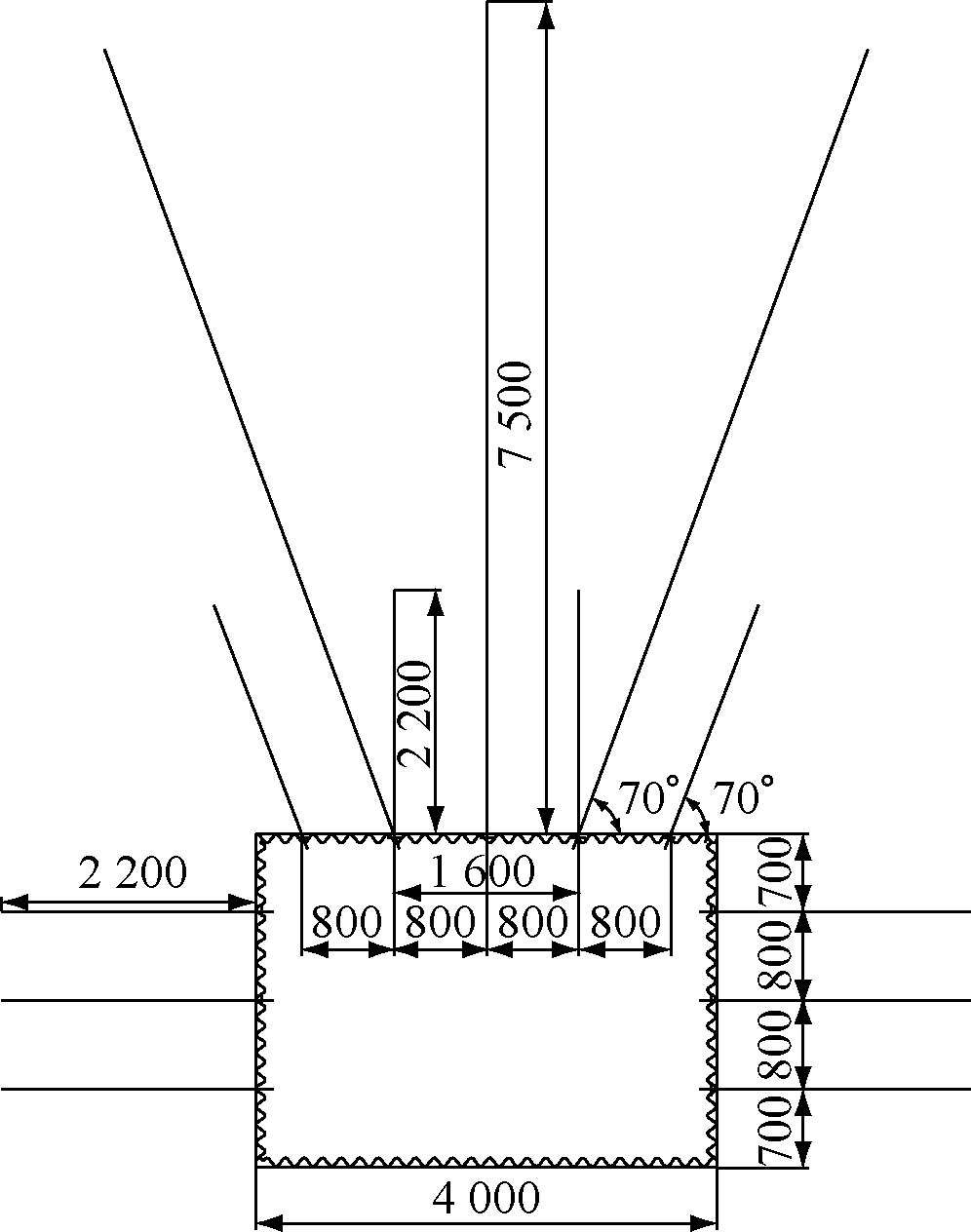

根据方案4设计巷道锚杆支护方案， 3号煤北翼准采区轨道运输大巷支护设计如图8所示。
图8 轨道运输大巷支护设计
Fig.8 Support design of rail haulage roadway
顶板锚索：直径为21.6 mm，长度为7 500 mm；锚固长度为1.8 m；锚固力和预紧力分别为150，50 kN；锚索排间距为1.6 m×1.6 m，布置方式为“二一二”五花布置[11]，钢托盘尺寸为200 mm×200 mm×10 mm。
顶板锚杆：直径为22 mm，长度为2 200 mm；锚固长度为1.2 m，锚固力和预紧力分别为150，50 kN；锚杆排间距为0.8 m×0.8 m；钢托盘尺寸为150 mm×150 mm×10 mm。
两帮锚杆：直径为22 mm，长度为2 200 mm；锚固长度为1.2 m；锚固力和预紧力分别为150，50 kN；锚杆排间距为0.8 m×0.8 m；钢托盘尺寸为150 mm×150 mm×10 mm。
为检验所选支护方式对巷道的支护效果，在巷道掘进施工期及巷道稳定期(共计40 d)对巷道顶底板及两帮移近量进行监测，监测效果如图9、图10所示。

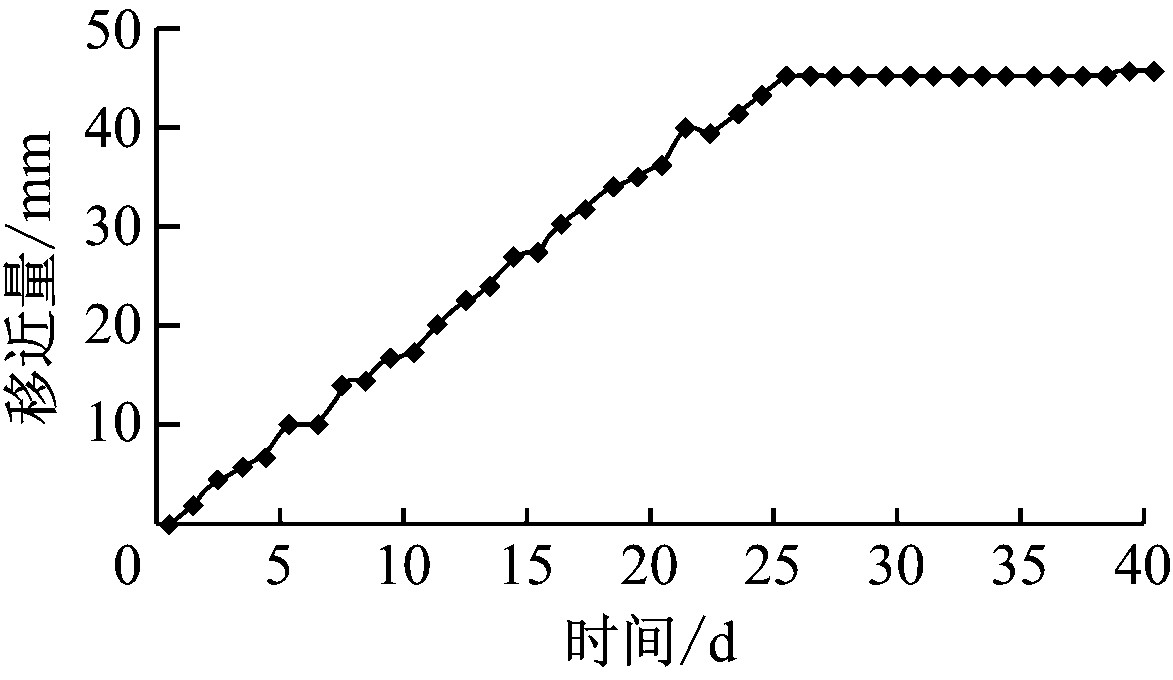

图9 巷道顶底板移近量监测效果
Fig.9 Monitoring result of roadway displacement of roof and bottom

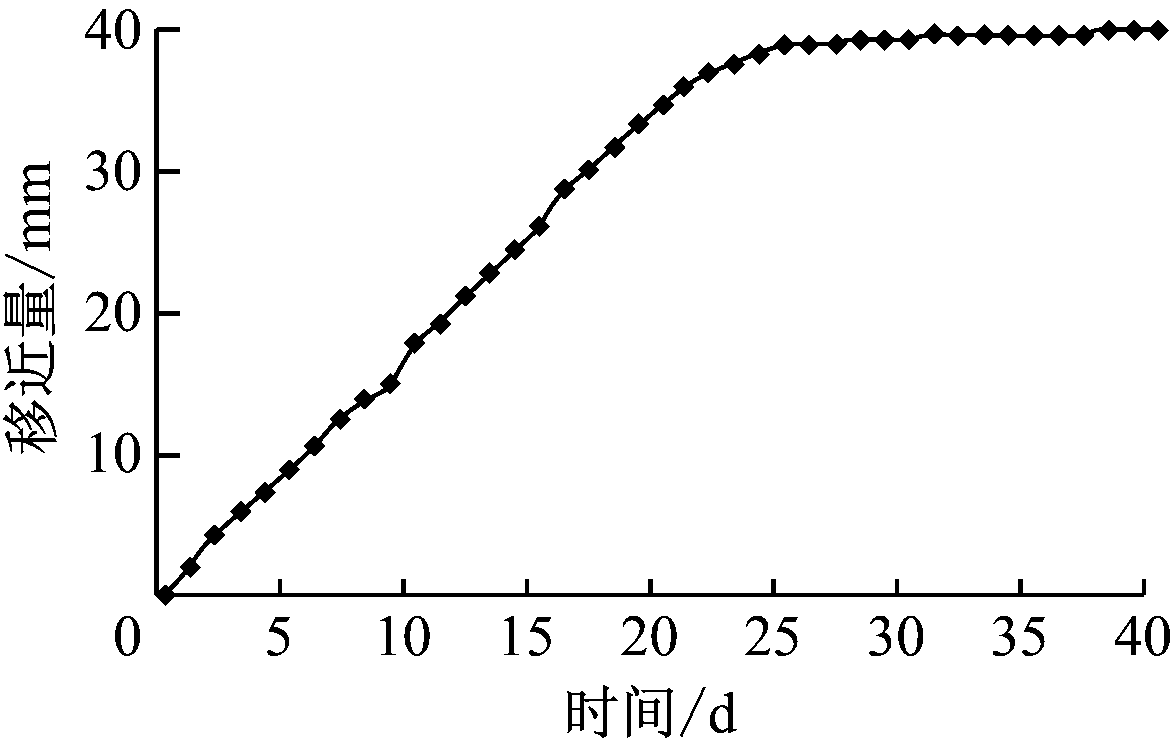

图10 巷道两帮移近量监测效果
Fig.10 Monitoring result of roadway displacement of two sides
由图9、图10分析可以得出，0～25 d内巷道顶底板及两帮位移处于急剧变化期，巷道顶底板及两帮移近量急剧增大；25 d以后，巷道围岩进入稳定期，巷道顶底板及两帮移近量变化不大，巷道变形趋于稳定，处于稳定期时的巷道顶底板及两帮移近量分别为45 mm和40 mm，巷道支护控制效果较好。
(1) 通过对某煤矿3号煤北翼准采区轨道运输大巷所在地质概况进行分析及对其顶底板岩石物理力学参数进行测试，根据围岩稳定性分类指标，将巷道围岩定为Ⅱ、Ⅲ类围岩。
(2) 通过数值模拟分析不同支护方案的支护效果，得出巷道采取“锚索+锚杆+网+钢带”的支护方式时，巷道围岩塑性变形范围最小，巷道顶底板及两帮移近量也最小，该方案是所有支护方案中最合理的。
(3) 通过分析现场实测巷道顶底板及两帮移近量表明，巷道围岩变形较小，支护控制效果较好，说明所选支护方式及支护参数较为合理。
