摘要：为了避免采煤机零件有限元分析繁琐的前处理设置和降低有限元分析的门槛，提高采煤机零件有限元分析效率，对采煤机零件的参数化CAE分析方法进行研究，综合利用UG(Unigraphics NX)二次开发工具和 VS2012编程软件开发了基于UG的采煤机零件参数化CAE分析系统。该系统可在UG软件中直接进行零件参数化CAE分析，可直接调用前处理对话框进行有限元分析前处理的设置，通过程序直接调用解算求解器完成分析过程，实现了采煤机关键零件参数化CAE分析全过程，避免了以往不同软件转换造成的数据丢失问题，提高了分析效率。实例验证了该系统的有效性。
关键词：采煤机； 零件参数化； CAE分析； 有限元分析； UG/Open； 解算求解器
近年来，随着制造业自动化和智能化的发展及中国制造2025行动纲领的提出，CAD(Computer Aided Design,计算机辅助设计)/CAE(Computer Aided Engineering,计算机辅助工程) /CAM(Computer Aided Manufacturing,计算机辅助制造) 技术已成为新一代工业生产技术发展的核心技术，正朝着集成化的方向发展。所谓的集成是指把CAD、CAE、CAM软件有机结合起来并用统一的执行控制程序组织内部各种信息的交换、共享和处理[1]。信息化和CAD/CAE技术的应用在不断地深入各个制造业公司。三维参数化CAD系统在产品设计中已得到广泛应用，同时基于CAE 系统的工程分析也已成为产品设计的一个重要环节[2]。参数化CAD/CAE技术主要应用在系列化产品中。系列化产品具有同功能、同原理、同结构和不同尺寸的特点[3]，容易实现参数化控制。
为提高系列化产品的分析效率，近年来，国内很多学者对参数化CAE设计技术和UG(Unigraphics NX)二次开发技术进行了研究。文献[4-5]对网络环境下的采煤机参数化CAD/CAE系统进行了研究。文献[6-7]对UG二次开发技术在掘进机和刮板输送机的智能快速选型方面进行了研究。文献[8]在参数化数据库设计方面提出了基于Internet的数据共享系统。文献[9]基于Pro/E对装载机工作装置动臂进行了有限元分析与参数化设计。文献[10]实现了麻花钻的参数化设计，达到了对麻花钻进行参数控制和自动造型的目标。文献[11]以UG和ANSYS软件分别作为CAD和CAE软件平台，开发了机械零件设计和有限元分析集成系统。文献[12]开发了基于UG的采煤机零件参数化设计系统。但是，有关基于UG的采煤机CAE参数化分析方面的文章仍未见相关研究报道。目前，采煤机零件参数化分析主流的做法都是在UG、Pro/E等建模软件中完成零件的建模，然后将模型导入ANSYS等有限元分析软件中进行分析。然而，由于软件之间的独立性，往往容易造成数据传输不完整，导致出现数据丢失的现象[13]，同时，一般的有限元分析软件操作复杂，需要比较专业的技术人员才能完成复杂的分析。鉴此，本文开发了基于UG的采煤机零件参数化CAE分析系统，可直接在UG平台进行有限元分析，不存在不同软件之间转换数据造成的数据丢失问题。简单的操作界面简化了分析的繁琐步骤，降低了有限元分析的门槛。
参数化CAE分析方法是将参数化的思想引进到有限元分析过程中,通过对现有软件的二次开发实现有限元分析参数化的方法。该方法可以减少系列产品有限元分析的工作量, 缩短设计周期,提高设计效率[14]。有限元分析包括前处理、求解和后处理。前处理参数化包括几何模型参数化、有限元网格划分参数化、约束条件及载荷参数化和材料性能参数化等[15]。

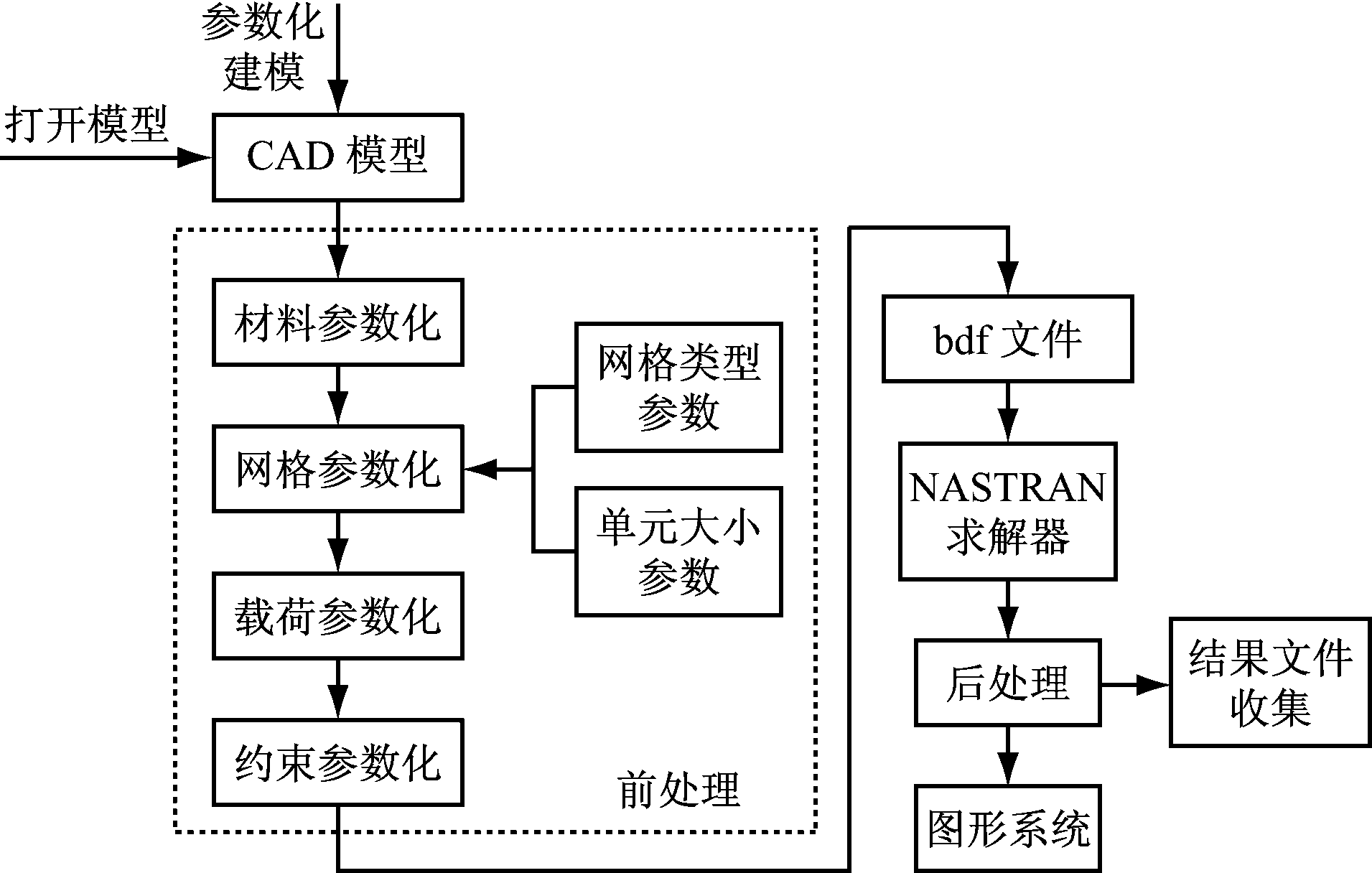

参数化CAE分析方法将参数化设计和有限元分析有效结合起来，其优点主要体现在将分析过程前处理的繁杂步骤有机结合在一起，使用户在一个操作界面通过修改参数即可完成前处理的设置。UG软件中零件的有限元分析是在高级仿真模块中进行的。根据零件的功能和实际受力情况，在设计工程中对每个零件的约束和载荷位置进行分析。分析的主要过程包括对解算方案的选择、材料的添加、网格的划分和载荷约束的设置。通过遍历的方式获取添加载荷和约束的位置。分析人员通过更改参数来控制载荷大小、网格类型、网格单元大小和材料属性。系统利用VS2012编程开发软件，以UG9.0为平台，采用最新的Block UI Styler进行采煤机零件参数化CAE分析界面的设计开发。系统主要利用UG Open API实现采煤机零件参数化建模和参数化CAE分析。UG/Open API又称User Function,它是一个允许程序访问并改变UG对象模型的程序集，是UG与外部应用程序的接口，利用 UG Open API开发的应用程序以动态链接库的形式集成到UG软件中。参数化有限元分析流程如图1所示。
图1 参数化有限元分析流程
Fig.1 Process of parameterized finite element analysis
基于UG平台对采煤机零件进行参数化分析，UG中内嵌了NX NASTRAN有限元分析软件，避免了以往CAD软件与CAE软件模型转换造成的数据丢失。通过UG/Open API对零件进行分析。通过UG Open C++和UF函数混合模式编程，形成NASTRAN命令流文件，通过更改NASTRAN数据卡参数实现参数化分析，从而实现快速分析。
零件的材料通过NASTRAN提供的MAT1数据卡来完成定义，包括材料的弹性模量、泊松比和随温度变化的属性；GRID卡用于管理有限元模型节点数据，CTETRA数据卡用于定义单元模型；SPC数据卡和FORCE数据卡用于定义零件的约束和受到的载荷。

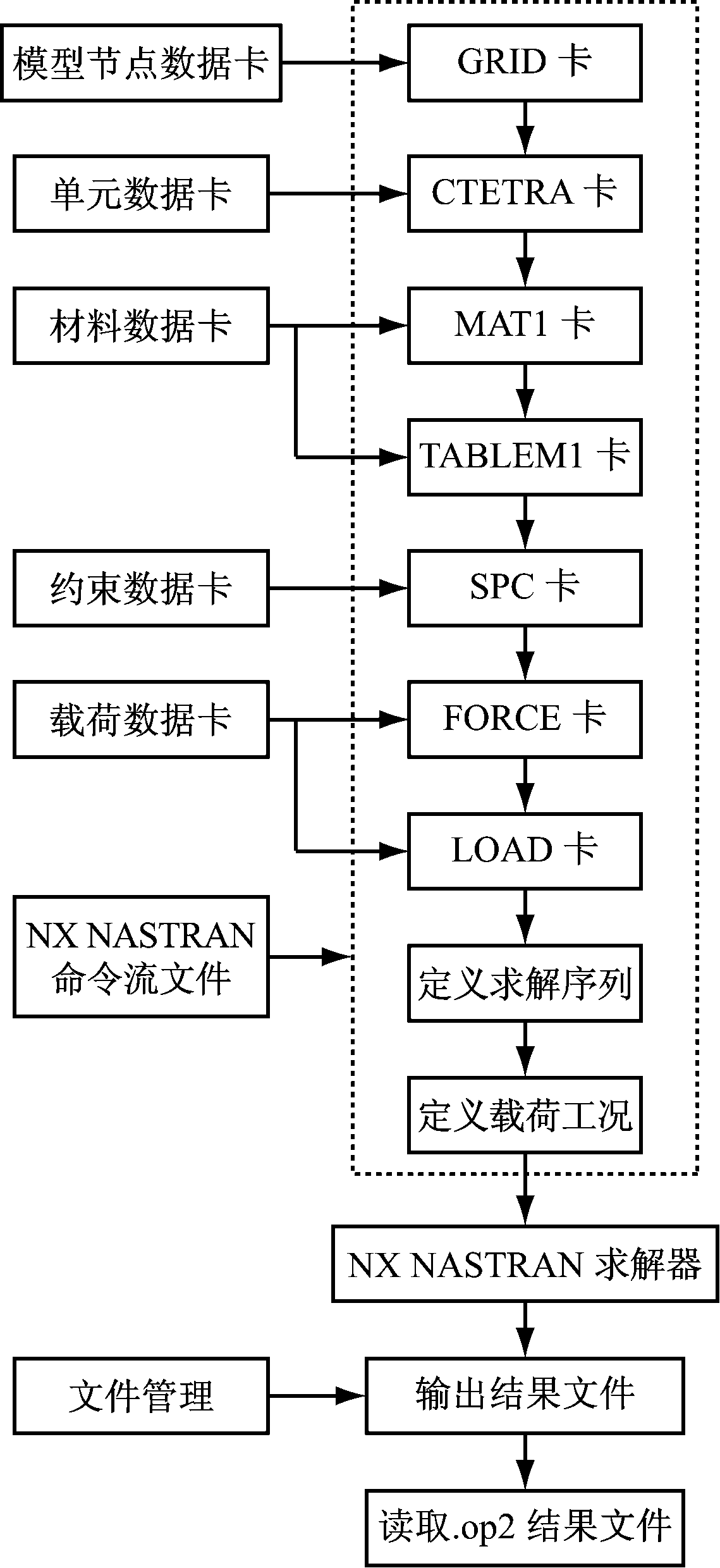

程序生成.Dat文件为NASTRAN的输入文件，输入文件包含节点、单元、载荷、约束和执行控制等信息。调用求解器生成输出文件，主要包括.f06文件、.f04文件、.log文件、.DBALL文件、.MASTER文件和.op2文件等结果文件。.f06文件包含求解信息、输入文件信息及应力和位移等信息；.op2文件是二进制文件，是计算结果文件，用于后处理。后处理通过读取.op2文件将分析结果以图片、曲线、动画等形式显示出来。参数化分析NASTRAN工作流程如图2所示。
图2 参数化分析NASTRAN工作流程
Fig.2 Working process of parameterized analysis NASTRAN
3.1 采煤机关键零件

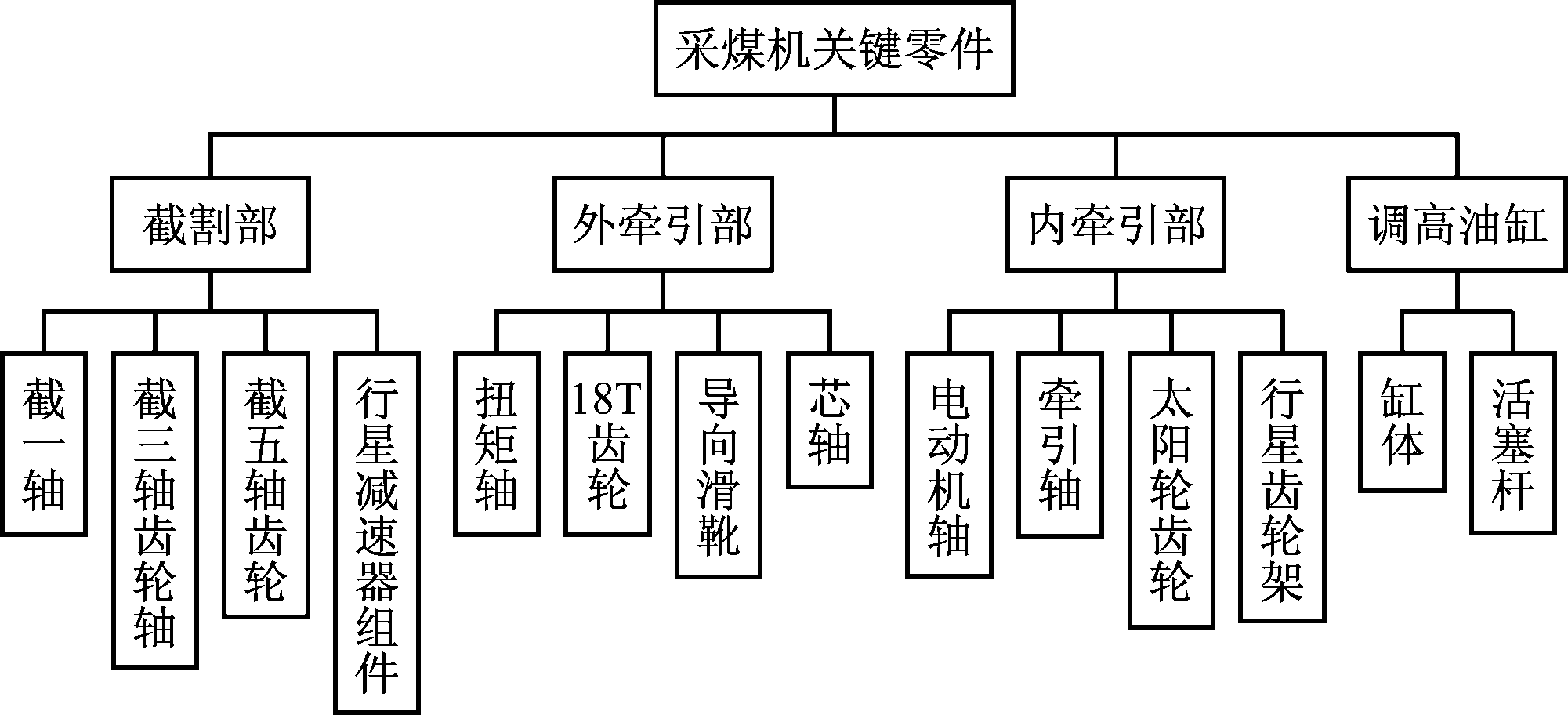

采煤机关键零件主要包括截割部、内外牵引部和调高油缸，如图3所示。
图3 采煤机关键零件
Fig.3 Key parts of shearer
3.2 系统设计
以采煤机截割部截一轴为例，详细介绍基于UG的采煤机零件参数化CAE分析系统的设计过程。
(1) 开发环境设置。在环境变量界面新增变量名为UGII _ USER _ DIR，变量值为D: \ UG Open \caimeijisystem。其中 D: \ \ UG Open\ \ caimeijisystem为用户定义工程路径。UG 系统规定的工程目录 startup 和 application 就建立在该路径之下。
(2) 定制参数化菜单。UG/Open Menuscript提供了一套定义UG菜单的脚语言，可使用户编写的菜单与UG菜单无缝集合在一起。可用记事本来编辑添加菜单代码，另存为菜单文件caidan.men。将菜单放在工程目录startup中。启动UG，定制的参数化菜单自动加载。系统编译的菜单如图4所示。
图4 系统编译的菜单
Fig.4 Menu interface
(3) 创建人机交互界面。UG/Open Block UI 是UG官方发布的最新的对话框编辑操作界面，相对于旧版本的UG/Open UI Styler ，新版本的操作更加方便，更加简单，可快速地制作出风格与UG系统对话框相同的操作界面，编写的对话框可被菜单直接调用。
在UG 界面下，点击File→All Aplication→Block UI Styler就可以进入对话框设计的界面。运用各种控件创建参数化分析对话框，保存对话框。系统生成.dlx、.hpp 和.cpp 三个文件。
(4) 编写程序并编译和链接。UG对话框文件必须经过编译、链接生成.dll文件才能被系统运行。UG/Open API程序可以运行在Internal与External两种不同的环境中。系统采用VS2012对其进行编译、链接，生成动态链接库文件，将其复制在UG工程目录下，完成系统设计。
参数化CAE分析部分代码如下：
建立分析求解类型的代码为
simSolution1 = simSimulation1->CreateSolution("NX NASTRAN", "Structural", "SESTATIC 101 -Single Constraint", "Solution 1");
赋予零件材料属性的代码为
physicalMaterialAssignBuilder1=workFemPart->MaterialManager()->PhysicalMaterials()->CreateMaterialAssignBuilder();
physicalMaterial1=workFemPart->MaterialManager()->PhysicalMaterials()->LoadFromNxmatmllibrary(string);
physicalMaterial1->AssignObjects();
网格属性设置的代码为
mesh3dTetBuilder1->ElementType()->SetElementTypeName("CTETRA(10)");
mesh3dTetBuilder1->PropertyTable()->SetBaseScalarWithDataPropertyValue("quad mesh overall edge size", "91.4", unit1); //设置单元格大小
meshes1 = mesh3dTetBuilder1->CommitMesh(); // 划分网格
约束载荷较多，不再赘述。
采煤机关键零件参数化CAE分析系统包含采煤机各关键零部件参数化程序，点击相应零件的参数化设计程序菜单和有限元分析菜单，系统弹出零件参数化和零件有限元分析人机交互界面，通过修改参数来驱动模型发生变化，完成零件的设计。在有限元分析界面，填写相关的有限元前处理参数，完成零件的前处理设置，通过程序自动完成零件的求解分析，并返回分析结果页面。
以采煤机截割部截一轴实例演示该系统的实际应用操作: 启动 UG，点击用户化菜单“采煤机数字化设计系统”→“CAE参数化分析系统”→“截割部”→“截一轴”，系统弹出“截一轴CAE参数化分析”对话框，如图5所示。根据实际情况，选择解算类型为SOL 101线性静力学分析，设置材料属性，选择网格类型为四面体10节点单元，网格单元大小为30 mm，设置加载力大小。点击“确定”完成求解，等效应力分析结果如图6所示。
图5 截一轴CAE参数化分析前处理界面
Fig.5 Pretreatment interface of cutting bearing of CAE parametric analysis

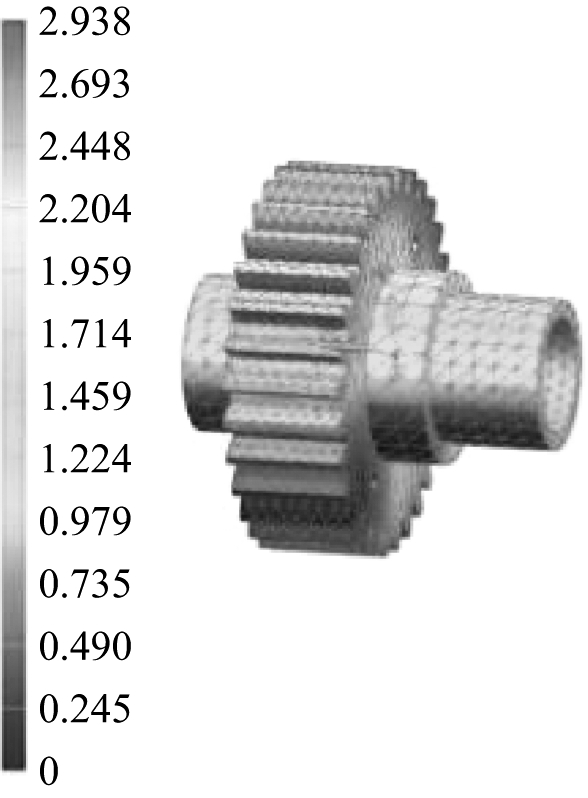

图6 等效应力分析结果
Fig.6 Analysis result of equivalent stress
基于UG二次开发技术，采用最新的Block UI Styler界面设计方式和VS2012开发了采煤机零件参数化CAE分析系统。在UG环境下，系统可直接调用前处理对话框进行有限元分析前处理的设置，通过程序直接调用NX NASTRAN解算求解器完成分析过程。根据采煤机零件的特点和设计要求，实现了采煤机关键零件参数化CAE分析全过程。该系统零件的CAE分析对话框具有与UG软件完全一致的对话框风格，统一了用户使用UG软件的体验，大大提高了分析效率，系统操作简单，便于企业人员使用，降低了有限元分析的门槛，为进一步参数化CAE自动优化分析提供了基础。
