徐林1， 袁梅1,2,3,4， 杨萌萌1， 许石青1,2,3,4， 王玉丽1， 李闯1
(1.贵州大学 矿业学院， 贵州 贵阳 550025； 2.贵州省非金属矿产资源综合利用重点实验室，贵州 贵阳 550025； 3.贵州省优势矿产资源高效利用工程实验室， 贵州 贵阳 550025；4.复杂地质矿山开采安全技术工程中心， 贵州 贵阳 550025)
摘要：以贵州省富煤区6个突出煤层为研究对象，采用液氮吸附实验和压汞实验，分析了各煤层煤样的孔隙大小分级，计算了煤样分形维数，并分析了各煤层煤样孔隙分形特征及其与瓦斯吸附量、煤样渗透性的关系。结果表明：6个煤层煤样不同级别的孔隙具有良好的分形特征，能够显示孔隙大小及孔隙分布特征，验证了采用分形维数可以定量分析煤样孔隙特征；微孔分形维数与煤样瓦斯吸附量呈正相关关系，不同煤田煤样瓦斯吸附能力差异较大；小孔分形维数反映了煤样孔隙结构较简单，煤样间孔隙结构复杂程度相似；中孔、大孔、显微裂隙和微裂隙分形维数显示煤样孔隙分布趋势基本一致，存在某些级别孔隙发育很差的情况，需要增透以提高抽采效果。
关键词：煤炭开采； 突出煤层； 孔隙； 瓦斯吸附； 分形维数
贵州省煤炭和煤层气资源丰富，但贵州省煤层赋存条件十分复杂，开采煤层多属薄及中厚煤层群，瓦斯含量高，构造复杂，断层等构造发育，构造煤普遍发育，大多为煤与瓦斯突出(以下简称突出)煤层，瓦斯抽采困难，突出严重[1-5]。
突出是一种十分复杂的动力现象[6]，瓦斯在突出过程中起到重要作用，而瓦斯在煤中的赋存和产出均与煤的孔隙结构密切相关。煤中孔隙的分布具备复杂性和随机性，传统的几何方法很难准确对其进行描述和定量分析。分形理论能够定量描述煤中存在的0.1～105 nm孔隙[7]。许多文献都采用分形理论分析了煤层孔隙结构的分形维数与瓦斯吸附运移的关系[8-10]，并针对不同矿区的煤进行了研究[11-12]。
本文通过低温液氮吸附实验和压汞实验，分析了贵州省富煤区6个突出煤层的孔隙大小分级，结合分形理论计算了孔隙分形维数，探究了上述煤层分形维数与煤层瓦斯吸附能力及煤层渗透性的关系。
1.1 煤样来源、特征
贵州省煤炭资源分布相对集中区域位于西部，其次在黔北，中部和黔西南地区也有较多产出分布。根据贵州省含煤地层分布情况，将全省划分为9大煤田，其中兴义煤田、六盘水煤田、织纳煤田、黔北煤田为富煤区，黔西北煤田和贵阳煤田为含煤区，黔东北煤田、黔南煤田和黔东南煤田为贫煤区。根据贵州省矿区矿井的瓦斯等级情况，将全省矿区划分为高突瓦斯带和低瓦斯带[13]，如图1所示。
贵州省高突瓦斯带和富煤区分布基本一致，实验煤样取自兴义煤田、六盘水煤田、织纳煤田和黔北煤田等富煤区煤田。采样时充分考虑了地域分布、突出危险性，所有煤样都进行了工业分析和瓦斯吸附量测定，结果见表1。
1.2 实验设备
液氮吸附实验采用3H-2000PS2型比表面及孔径分析仪，其测量范围为0.35～500 nm；压汞实验采用PoreMaster系列压汞仪，在不考虑样品压缩性的情况下，其测量孔径最小可达3 nm，最大可达1 000 μm。

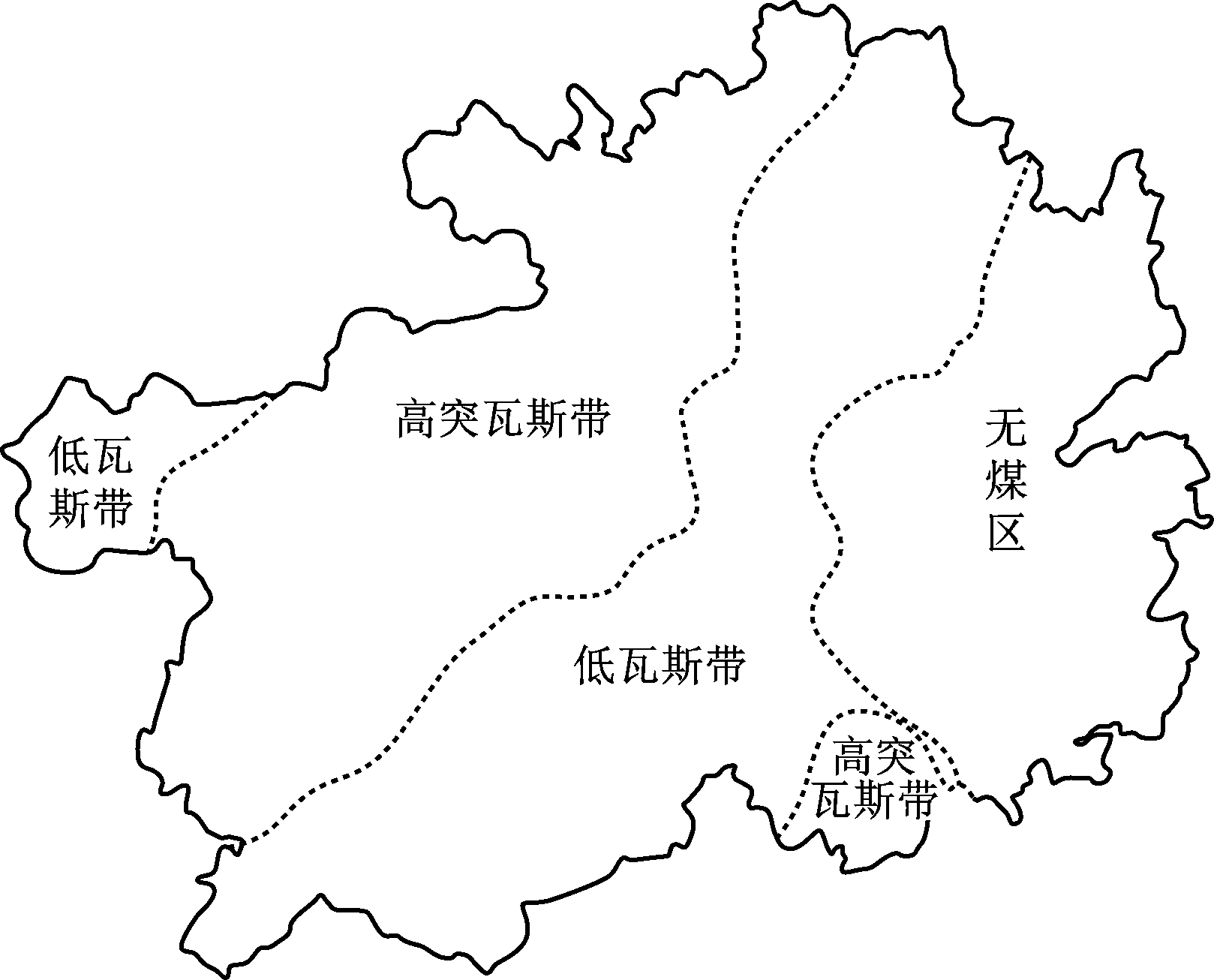

图1 贵州省煤层瓦斯分带

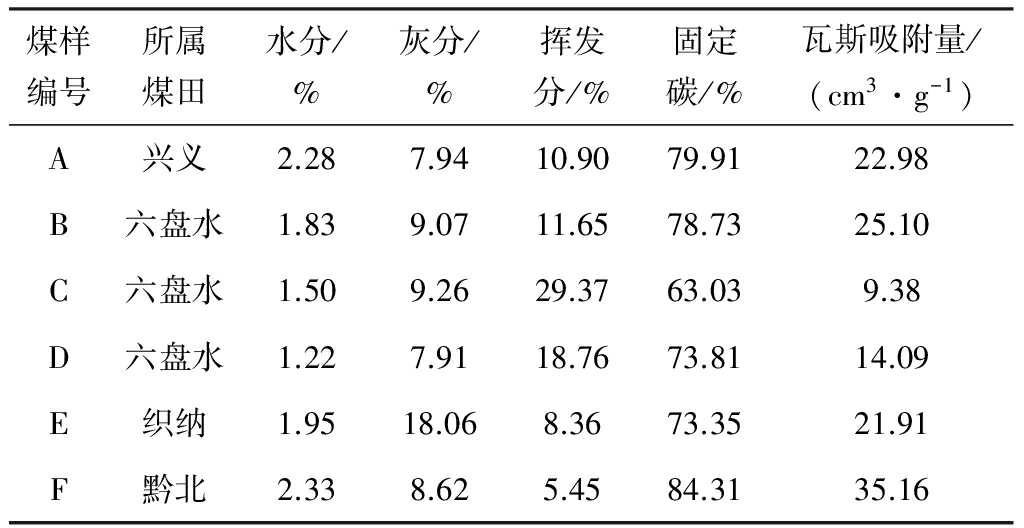

表1 煤样工业分析及瓦斯吸附量测定结果
2.1 液氮吸附实验孔隙分形维数计算
液氮吸附是利用气体吸附原理研究孔隙比表面积、孔体积、孔径、孔分布等的实验方法。根据PFEIFER等提出的理论，用气体吸附原理可以计算分形表面的分形维数。采用FHH(Frenkel-Halsey-Hill)方程来计算煤样分形表面的分形维数[14]：
(1)
式中：V为平衡压力p下的气体吸附量，cm3/g；D为孔隙分形维数；p0为饱和蒸气压力，MPa；C为常数。
2.2 压汞实验孔隙分形维数计算
压汞实验也是研究煤孔径结构的常用方法。许多学者推导了压汞数据计算分形维数的公式。ANGULO提出，建立单位进汞体积VHg及其对应压力PHg的双对数图，可以计算出孔隙分形维数：
VHg=A(PHg-Pt)3-D
(2)
式中：A为常数；Pt为门限压力，MPa。
对式(2)取对数：
(3)
根据压汞数据拟合直线，即可计算孔隙分形维数D。
3.1 孔隙大小分类
液氮吸附实验和压汞实验测量的孔径范围见表2。可看出液氮吸附实验实际测量到1～150 nm孔径，而压汞实验低压实际测量到5～200 μm孔径，高压实际测量到14～104 nm孔径。压汞实验对于纳米级别孔进汞的测定并不准确，高压可能造成部分微孔坍塌或部分闭孔被打开等情况，导致误差[15]。因此，100 nm以下的孔隙采用液氮吸附实验数据进行分析，以避免压汞实验中高压对煤体破坏产生的误差；100 nm以上的孔隙采用压汞实验数据进行分析，以便快速分析较大孔分布。

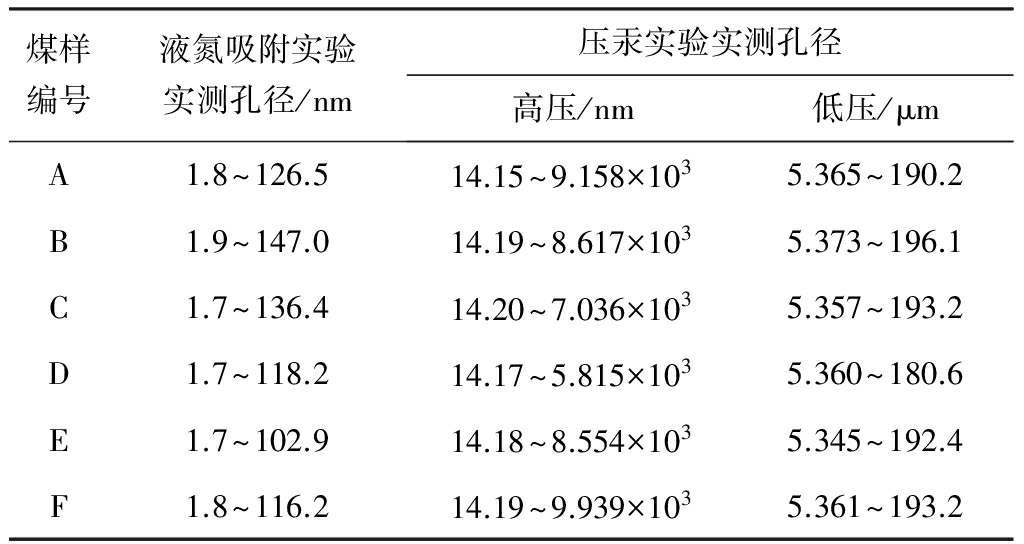

表2 液氮吸附实验和压汞实验测量的孔径范围
液氮吸附实验数据能够准确反映煤的微小孔隙分布，p/p0<0.5时，气体主要靠范德华力吸附在微孔中；p/p0≥0.5时，高压造成孔隙中发生毛细管凝聚现象。对于液氮吸附实验，当p/p0<0.5时，氮气主要作用于孔径小于10 nm的孔隙，结合表2，将孔径小于10 nm的孔隙分类为微孔，10～100 nm的孔隙分类为小孔，其分形维数分别记为D1，D2。
高压进退汞曲线如图2所示。可看出进汞曲线大致可分为14～100 nm，0.1～1 μm，1～10 μm孔径这3段。煤样C，D的退汞量变化非常小，但从煤样A，B，E，F的退汞曲线可看出，其基本也可划分为14～100 nm，0.1～1 μm，1～10 μm孔径这3段。结合表2，将孔径为0.1～1 μm的孔隙分类为中孔，1～10 μm的孔隙分类为大孔，采用高压进汞数据分别计算其分形维数D3，D4。
(a) 煤样A
(b) 煤样B
(c) 煤样C
(d) 煤样D
(e) 煤样E
(f) 煤样F

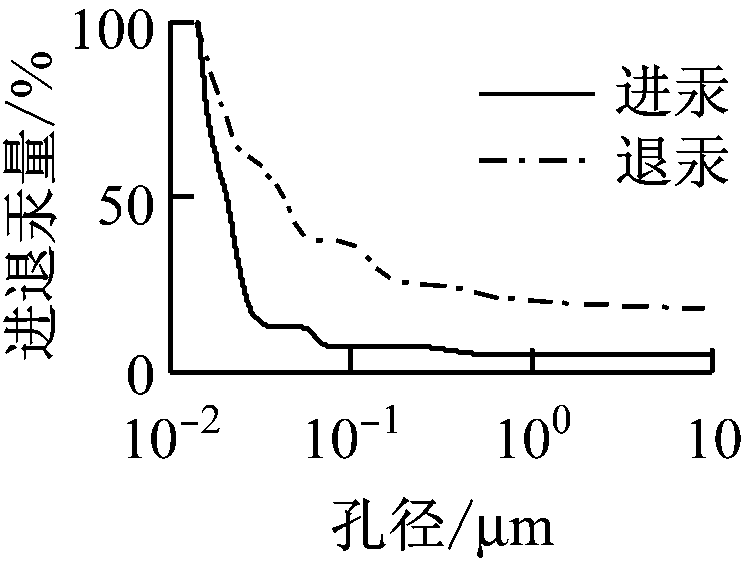

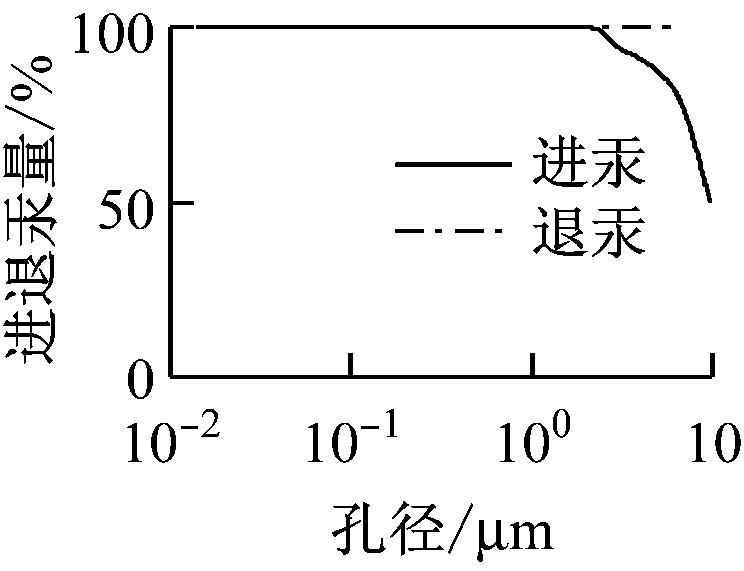

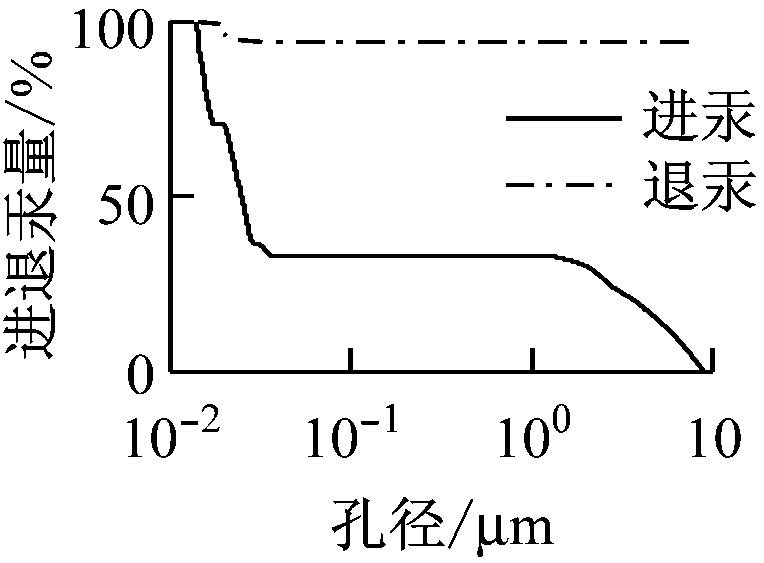

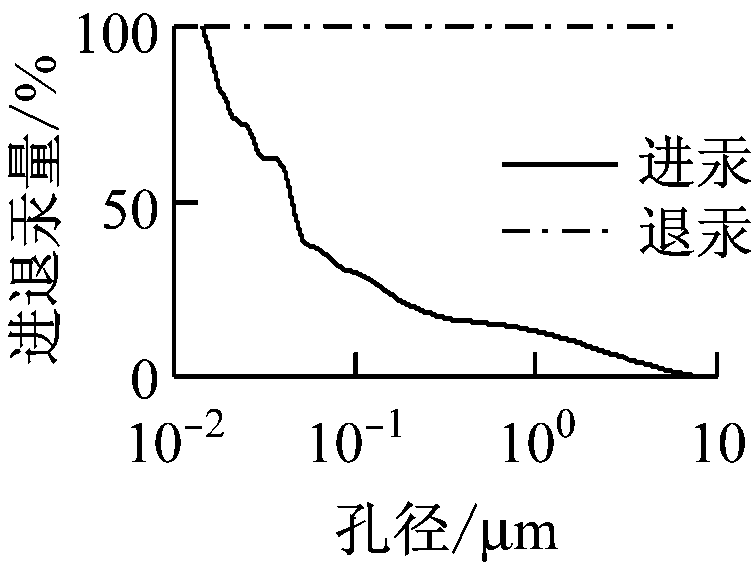

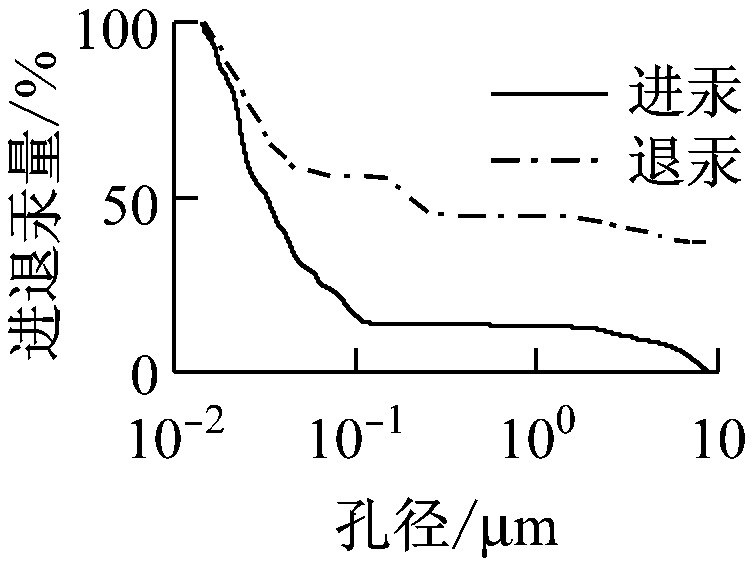

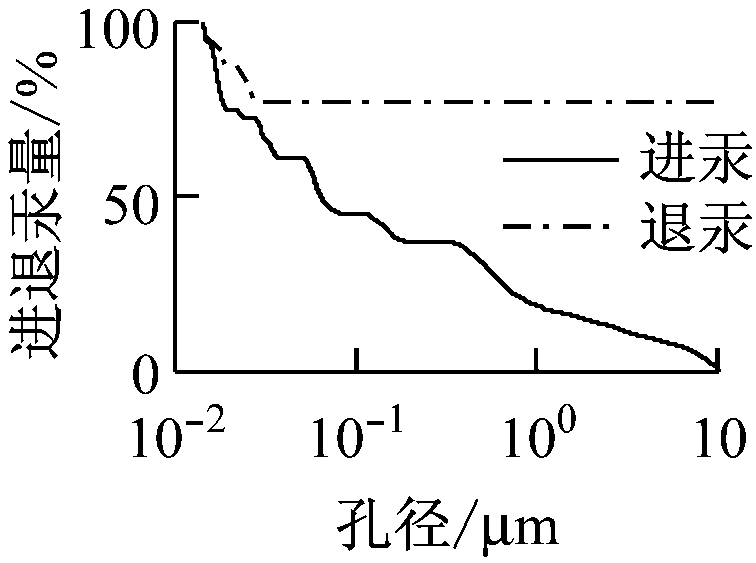

图2 煤样高压进退汞曲线
低压进汞曲线如图3所示。可看出该曲线大致可分为2段：第一段曲线比较平缓，进汞量增加缓慢，此时汞进入煤中显微裂隙(宽度为微米级[16])；第二段曲线比较陡峭，进汞量增加非常快，此时汞进入煤中微裂隙(宽度为十几微米到几十微米)。由于裂隙宽度远小于长度，且限于压汞实验原理，图3中的孔径是裂隙的等效孔径，并非实际孔径，10～200 μm范围为煤中裂隙。采用低压进汞数据分别计算微裂隙和显微裂隙的分形维数D5，D6。
3.2 煤样的孔隙分形特征
根据液氮吸附实验数据计算ln(ln(p0/p))和
绘制散点图，拟合直线，可计算出微孔和小孔的分形维数；依据压汞实验数据计算
和
绘制散点图，可计算出中孔、大孔、显微裂隙和微裂隙的分形维数。计算结果见表3，拟合优度R2最低为0.790 86，最高为1，大部分拟合优度R2为0.96以上，总体拟合程度较好，说明煤样各尺度孔隙/裂隙具有较好的分形特性，可采用分形维数定量描述其特征。

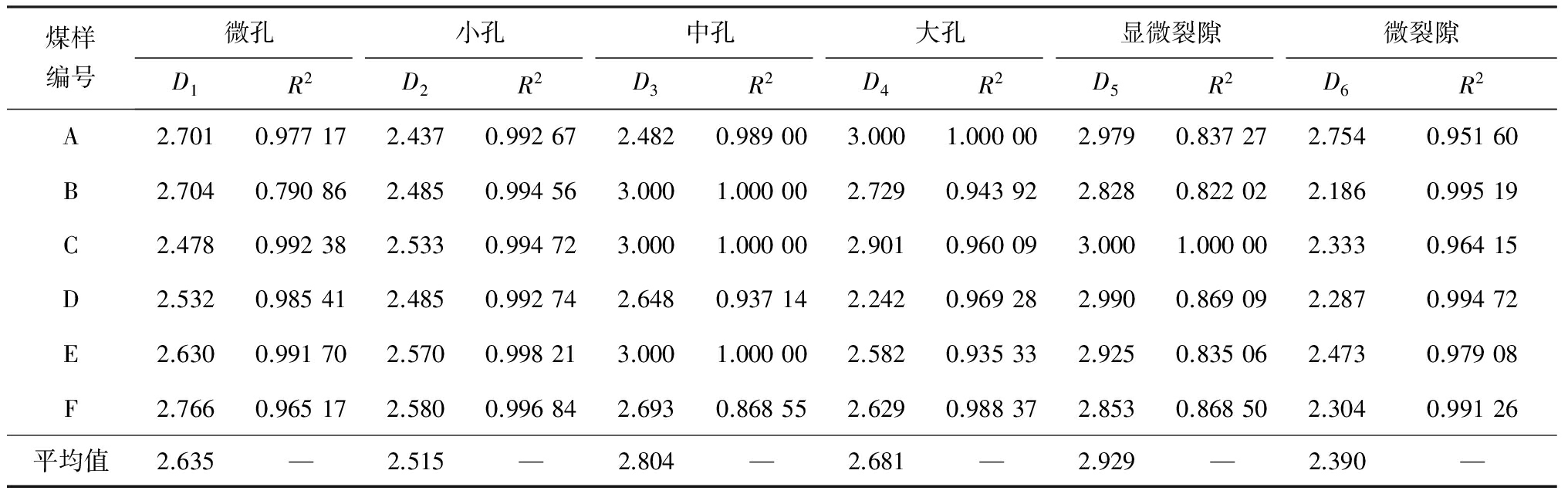

表3 煤样孔隙/裂隙分形维数计算结果
(a) 煤样A
(b) 煤样B
(c) 煤样C
(d) 煤样D
(e) 煤样E
(f) 煤样F

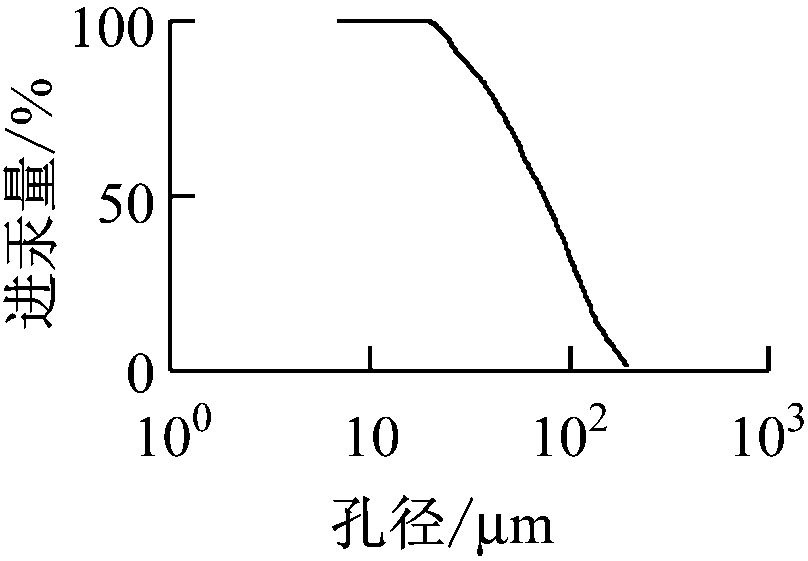

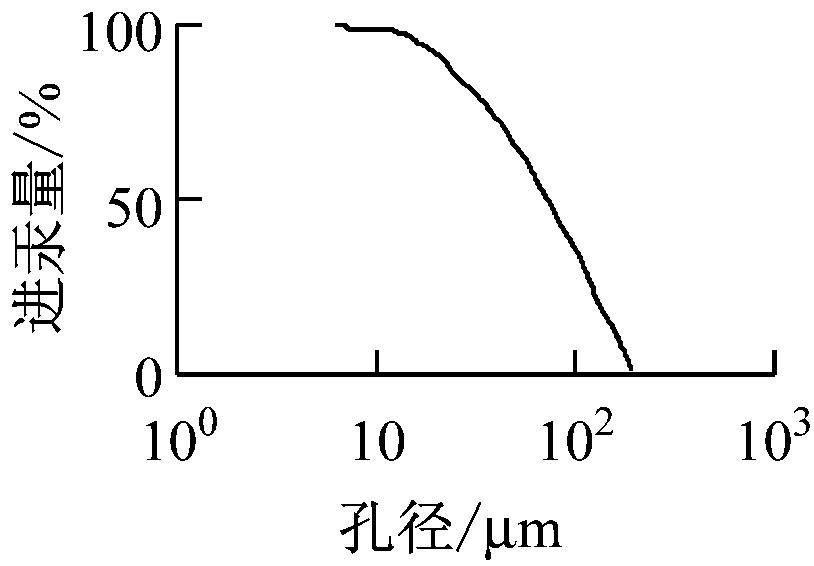

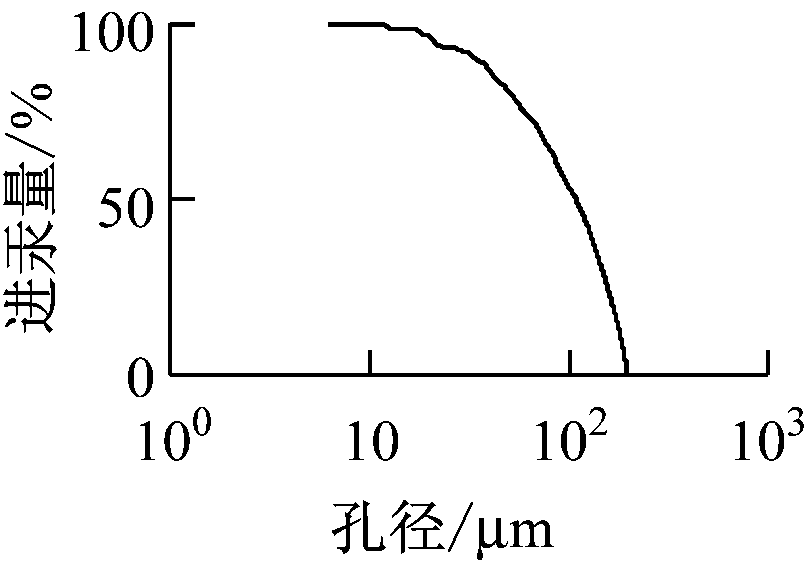

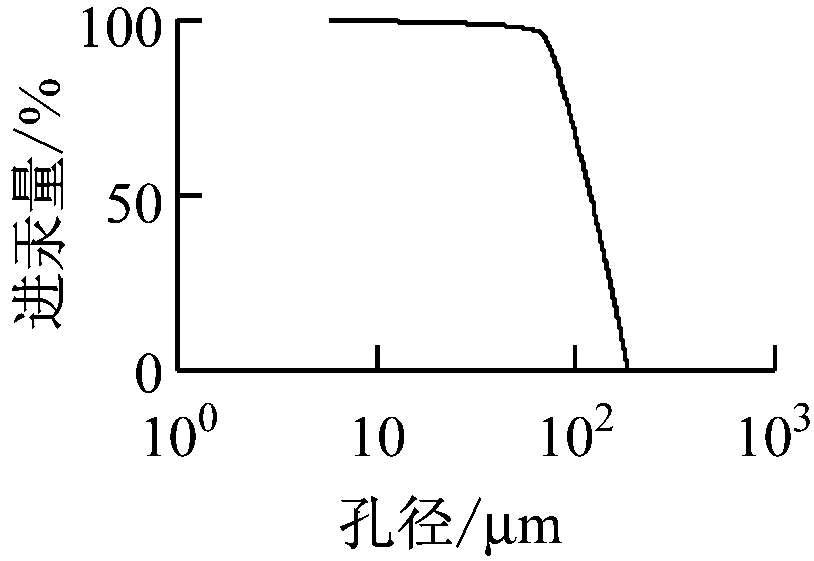

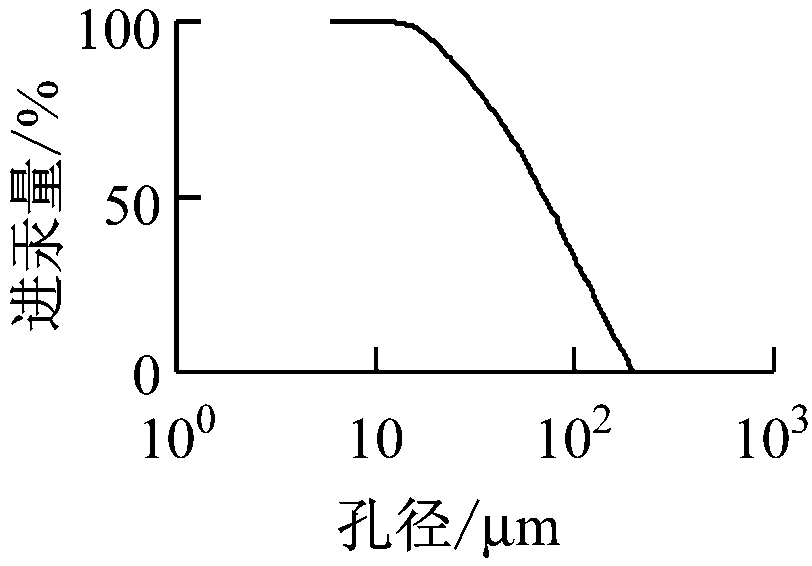

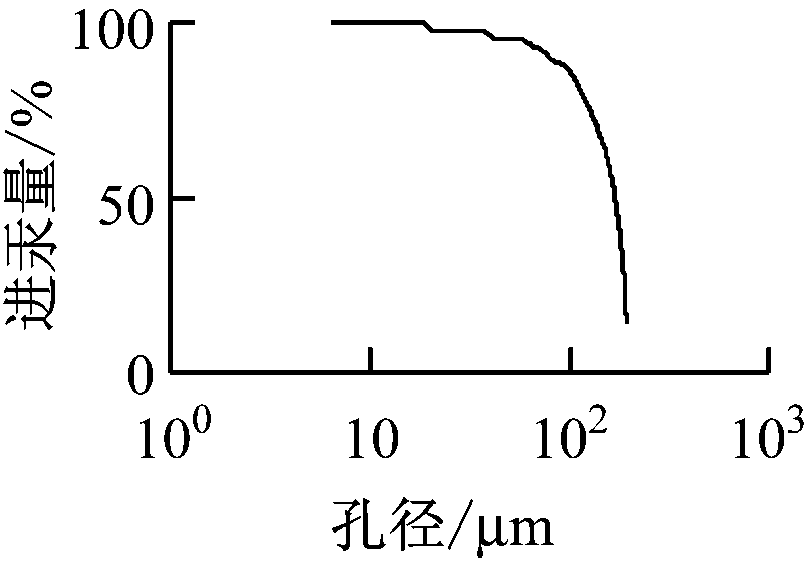

图3 煤样低压进汞曲线
3.2.1 煤样瓦斯吸附量与孔隙分形特征
瓦斯吸附量主要与微孔和小孔有关。微孔由吸附作用测得，分形维数D1为孔隙表面分形维数；小孔主要由毛细管凝聚现象测得，还包括部分吸附作用，分形维数D2包含表面分形维数和体积分形维数。研究表明，D1反映煤样微孔分形特征，也代表了煤样孔隙表面的分形特征，微孔是吸附孔，吸附能力与孔隙比表面积相关；D2则反映煤样小孔(过渡孔)分形特征，同时代表了煤样孔隙结构的分形特征[17]。
微孔分形维数D1为2.478～2.766，平均2.635。D1与瓦斯吸附量拟合结果如图4所示。可看出D1与瓦斯吸附量呈正相关关系，拟合优度R2=0.908 62，拟合效果较好，说明D1在一定程度上能够代表煤样的瓦斯吸附能力。D1越接近2，孔隙表面越光滑；D1越接近3，孔隙表面越复杂，瓦斯吸附量越大。同时D1大小分布范围较大，说明不同煤样瓦斯吸附能力存在较大差异。
小孔分形维数D2为2.437～2.580，平均2.515，说明各煤样孔隙结构复杂程度相似，小于门格海绵的分形维数2.73，表明煤样孔隙结构较简单。D1与D2较为接近，说明煤样孔隙表面与孔隙结构复杂性相差不大。

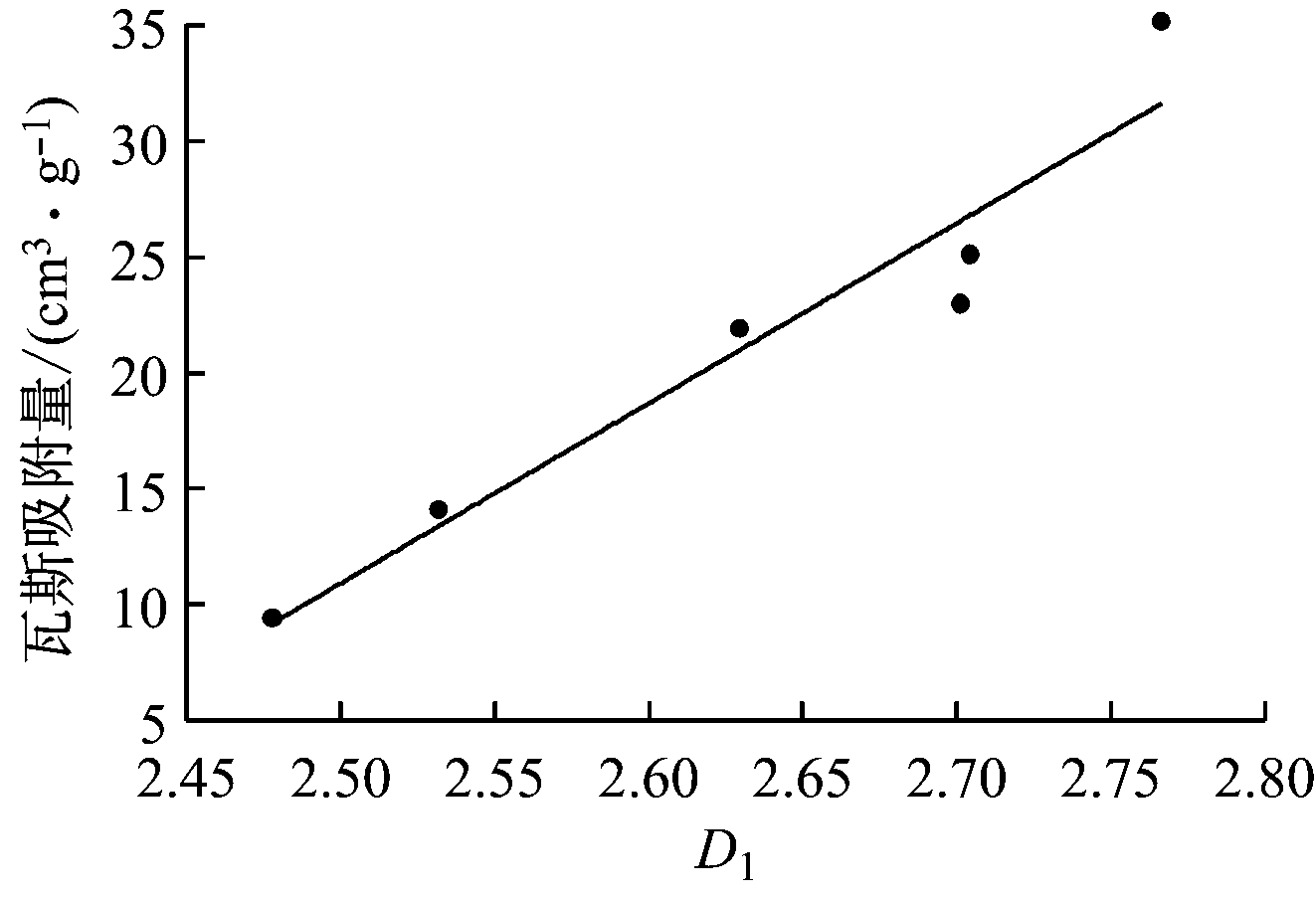

图4 微孔分形维数D1与瓦斯吸附量拟合结果
3.2.2 煤样渗透性与孔隙分形特征
煤中瓦斯运移主要与中孔、大孔、显微裂隙和微裂隙有关。中孔、大孔、显微裂隙和微裂隙的分形维数由进汞数据计算，D3—D6代表了孔隙发育情况和孔隙结构。分形维数越接近2，则孔隙越发育，孔隙结构越简单，渗透性也越好；分形维数越接近3，孔隙越不发育，孔隙结构越复杂，渗透性越差。
从表3中可知煤样B，C，E中孔分形维数D3为3.000，说明这3个煤样几乎没有中孔，其余3个煤样分形维数D3为2.482～2.693；大孔分形维数D4为2.242～3.000，平均2.681；显微裂隙分形维数D5为2.828～3.000，平均2.929；微裂隙分形维数D6为2.186～2.754，平均2.390，除煤样A外微裂隙分形维数均在2.5以下。
煤层瓦斯产出过程中，存在扩散和流动运动形式的多次交替，某一尺度的孔隙如果不发育，瓦斯需要依赖更小的孔隙来进入更大的孔隙，导致煤层的渗透性降低，抽采效果下降。孔隙级别与分形维数的关系如图5所示。可看出显微裂隙分形维数都大于门格海绵的分形维数2.73，显微裂隙非常少，而微裂隙的分形维数除煤样A外都小于2.73，大孔和中孔则有一定区别。煤样孔隙/裂隙尺度从小到大，除煤样A稍有不同外，其余煤样孔隙分布趋势相似，渗透性基本属同一种类型；每个煤样都存在部分尺度孔隙/裂隙发育较差的情况，需要采取增透措施，以提高瓦斯抽采效果。

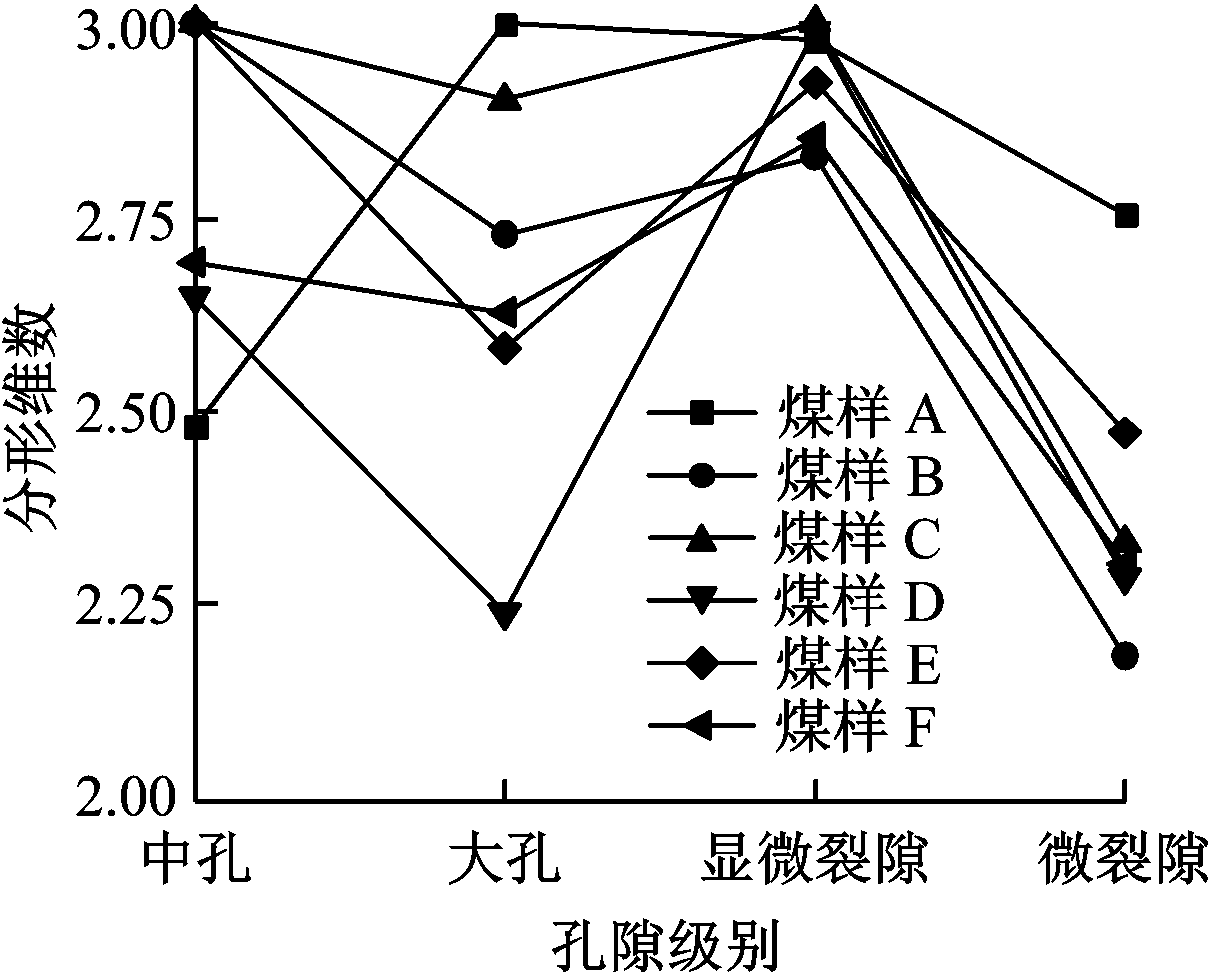

图5 孔隙级别与分形维数的关系
(1) 借助液氮吸附实验和压汞实验，对贵州省富煤区突出煤层6个煤样孔隙/裂隙进行分类研究。拟合计算了不同级别孔隙/裂隙的分形维数，结果表明煤样具有良好的分形特征，可用分形维数定量描述其孔隙特征。
(2) 煤样微孔分形维数D1为2.478～2.766，平均2.635，与瓦斯吸附量存在较好的正相关关系，另一方面，虽同属突出煤层，但不同煤田突出煤层瓦斯吸附能力并不相同；小孔分形维数D2为2.437～2.580，平均2.515，表明煤样孔隙结构复杂程度相似，孔隙结构较简单。
(3) 结果表明，除煤样A稍有变化，其余煤样变化趋势相似，渗透性基本属同一种类型。煤样显微裂隙分形维数都在2.73以上，微裂隙分形维数除煤样A外均在2.73以下，大孔和中孔有好有差。煤样某些级别孔隙发育很差，煤样渗透性会受到影响，需要采取增透措施。
