郭屯煤矿回采工作面次生应力变化规律研究

(1.山东科技大学矿业与安全工程学院，山东青岛 266590；2.临沂矿业集团菏泽煤电有限公司郭屯煤矿，山东菏泽 274000)

摘要：针对郭屯煤矿1304工作面巷道变形破坏现状，对该工作面次生应力进行实测：在该工作面巷道某处施工3个监测钻孔，在钻孔距工作面150 m处布置 4个HI传感器，分别监测不同位置岩体受采动影响所产生的次生应力变化。实测结果表明，超前支承压力峰值位于1304工作面前方约6.9 m处，应力集中系数约为2，为避开超前支承压力峰值，小煤柱尺寸应小于6.9 m；巷帮煤体承受的垂直应力较高，为56.7 MPa，巷道掘进中应及时进行支护，以提高小煤柱的承载能力。

0 引言

当前深井煤矿中出现的巷道大变形、大破坏有很大一部分是由开挖扰动引起的次生应力导致的[1-2]。在某些情况下，次生应力产生的影响远远大于原岩应力，正确认识次生应力引起的应力集中或释放是控制围岩失稳的必要条件[3-8]。很多学者在次生应力测量领域进行了大量研究。康红普[9]在对新汶矿区次生应力进行实测的基础上，论证了超前支承压力范围、峰值与工作面空间位置的关系。蒋敬平等[10]对天池煤矿103综采工作面回采过程中的次生应力进行监测，研究了小煤柱不同位置在回采时的应力变化规律。雷成祥[11]通过巷道掘进次生应力扰动围岩的力学性能试验、相邻巷道掘进影响的模型试验及数值模拟分析，研究了次生应力的影响程度，提出了有效抵抗地应力与次生应力耦合作用的支护对策。为有效控制围岩变形，进一步认识应力分布，需进一步加大对开采次生应力的研究。

临沂矿业集团菏泽煤电有限公司郭屯煤矿煤层埋深达900 m，开采深度大，地压显现明显。1304工作面巷道破坏严重，已严重影响矿井安全生产。本文通过对郭屯煤矿1304工作面次生应力进行实测，得出1304工作面次生应力变化规律，为确保工作面安全、高效生产提供了一定参考。

1 1304工作面概况

郭屯煤矿1304工作面位于-808轨道石门以北，埋深为806 m，工作面东西两侧为F3和DF44断层，总体为一地堑。该工作面煤层赋存稳定，结构简单，煤层走向为9°，倾向为98°，平均倾角为13°，平均开采厚度为3.4 m,煤层可采指数为1。部分区域含伪顶，岩性为炭质泥岩，厚度为0～8 m;直接顶为中细砂岩，厚度为4 m;下距三灰约54.50 m。1304工作面内煤层略有起伏，工作面巷道破坏严重，对煤层回采影响较大。

2 1304工作面次生应力实测

采用目前岩土施工领域应用较广的套芯应力解除法测量次生应力。该方法是在围岩中施工一定深度的钻孔，将应力监测传感器安装于钻孔中，然后通过打钻套取岩芯实施应力解除，并在解除过程中监测因应力释放而产生的应变[12-14]。

为掌握郭屯煤矿1304工作面次生应力分布规律，依照地应力测点布置基本原则，结合1304工作面的实际施工条件及围岩特性，在1304工作面巷道12号导线点外40 m处外帮施工3个监测钻孔，在钻孔距工作面150 m处布置1个测点GTSC-1监测原岩应力，3个测点GTJC-1、GTJC-2、GTJC-3监测次生应力，如图1所示。测点GTSC-1钻孔仰角为24°，孔深8.45 m；测点GTJC-1钻孔仰角为40°，孔深5.46 m；测点GTJC-2钻孔仰角为24°，孔深8.86 m；测点GTJC-3钻孔仰角为10°，孔深12.22 m。采用HI传感器测量地应力。3个次生应力监测传感器安设在与1304工作面轨道巷水平距离为4.18，8.09，12.03 m处，分别监测不同位置岩体受采动影响所产生的次生应力变化。在施工第2个钻孔时，在孔深8.45 m处先布置测点GTSC-1传感器进行原岩应力实测，待应力解除后继续施工钻孔，安装测点GTJC-2传感器。

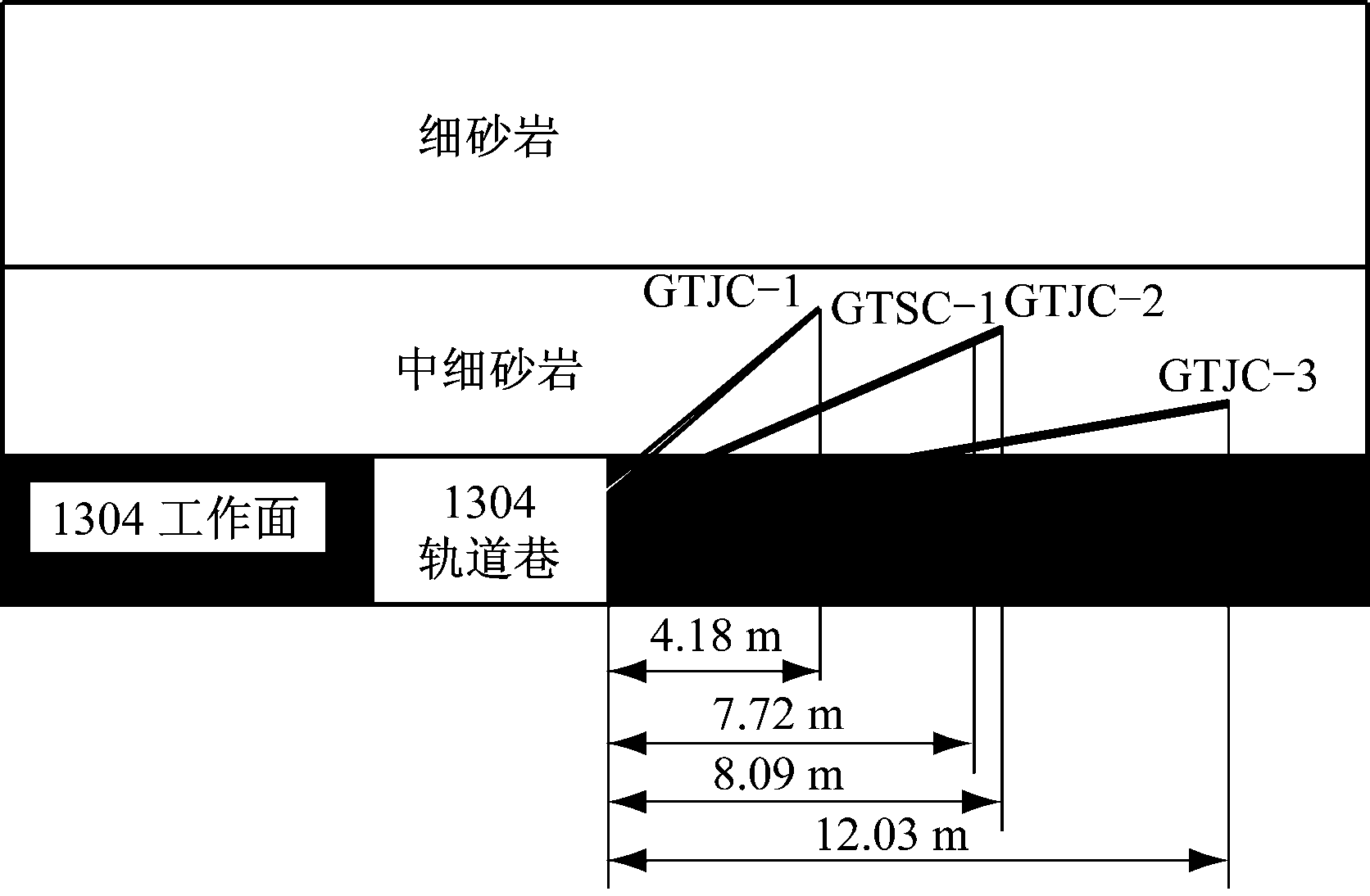

图1 1304工作面地应力测点布置

在测量次生应力前，首先测试测点GTSC-1处原岩应力变化。测点GTSC-1埋深为806.47 m，测得的原岩应力见表1。

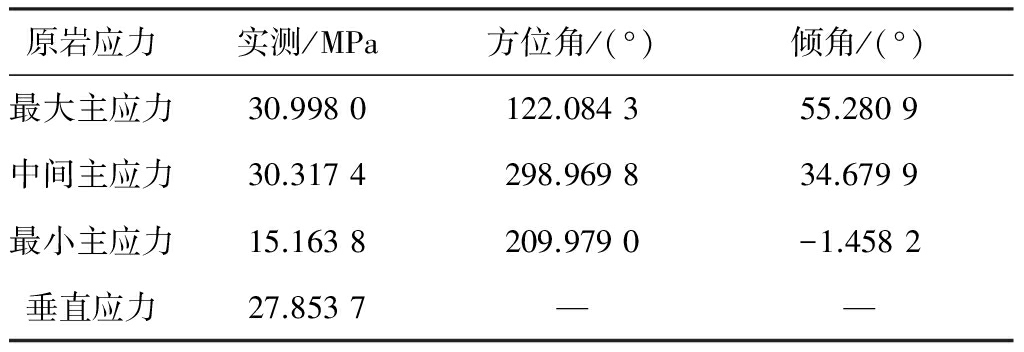

表1 测点GTSC-1处原岩应力实测结果

从表1可看出，测点 GTSC-1的最大主应力为30.998 0 MPa，倾角为55.280 9°，从其倾角来看，接近为垂直应力；最小主应力为15.163 8 MPa，倾角为-1.458 2°，从其倾角来看，接近为水平应力。

回采工作面距测点150 m时，传感器开始监测，当回采工作面推过传感器10 m后结束监测。各传感器应变片随工作面推进的应变曲线如图2所示，其中8条曲线对应传感器8个应变片的应变。

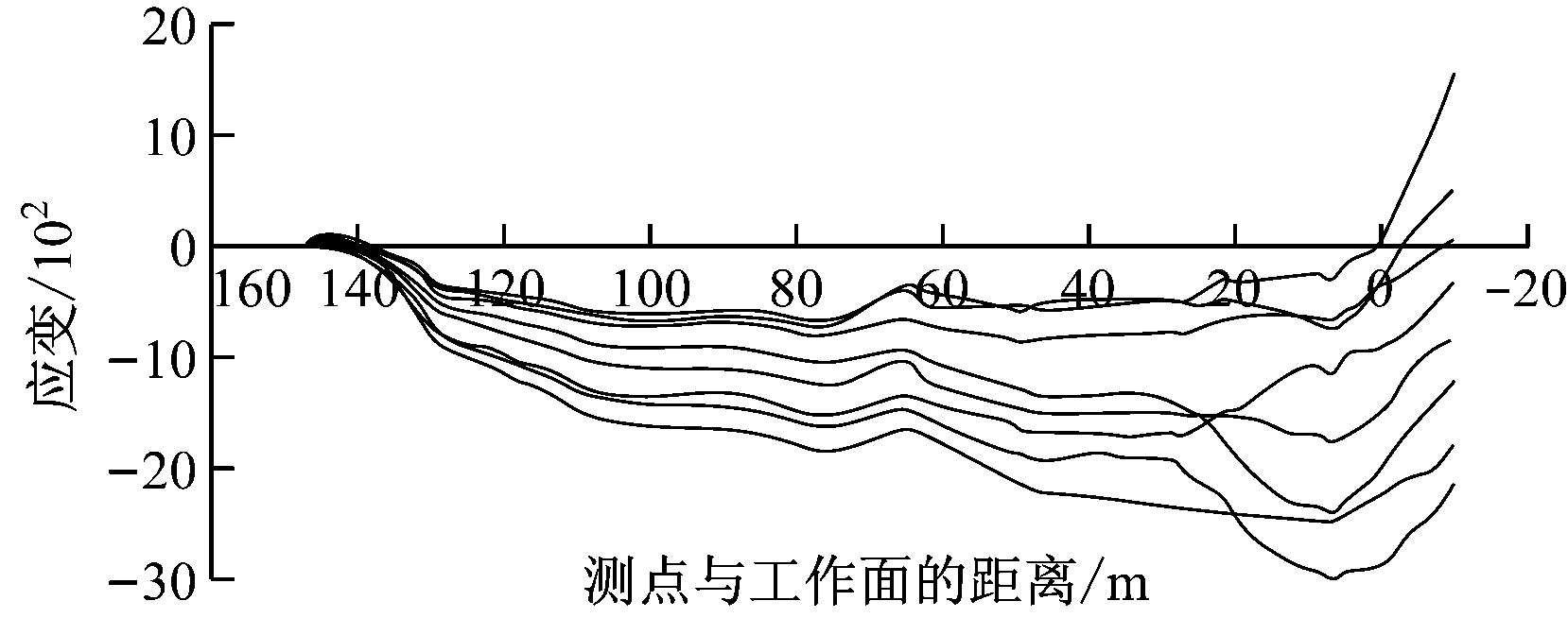

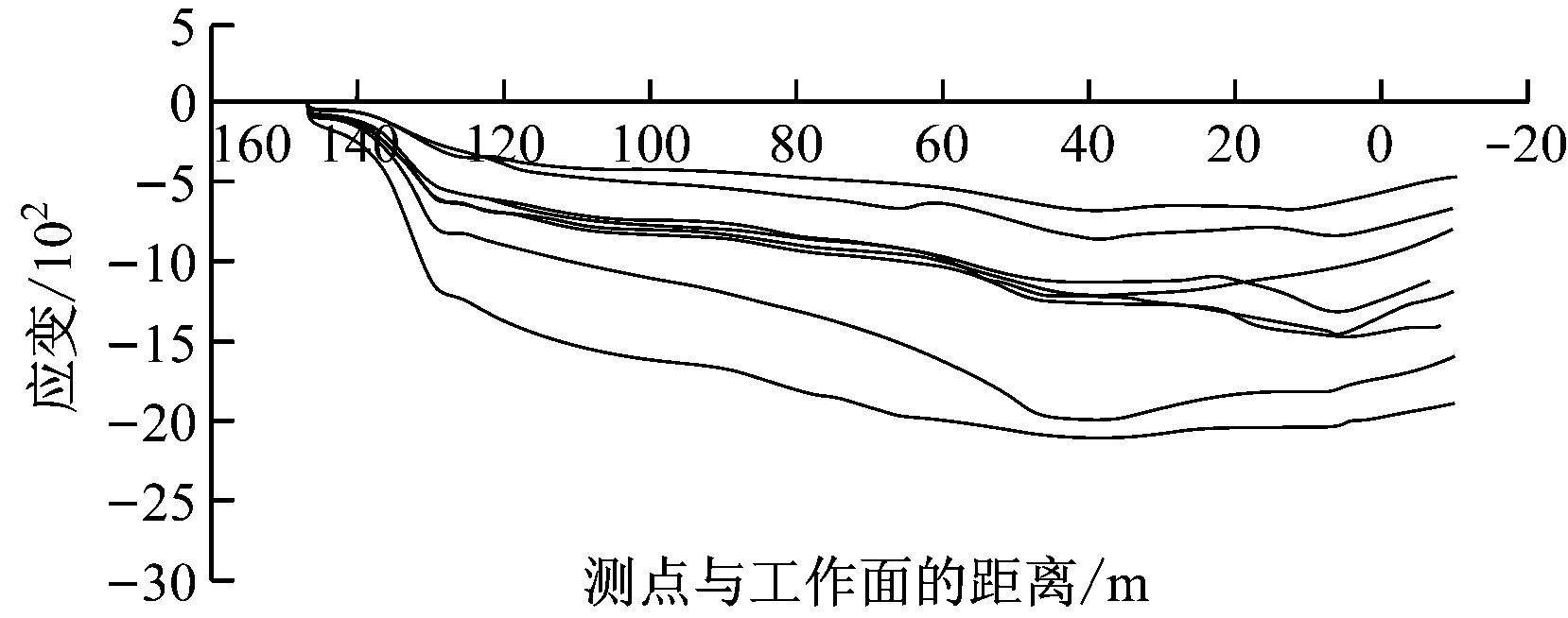

图2 各测点传感器应变片随工作面推进的应变曲线

从图2可看出，3个次生应力测点距工作面150～129 m时，传感器应变较小，应变主要是由钻孔本身对传感器的挤压作用引起的[15]。随着回采过程的持续推进，开采扰动对传感器的影响逐渐显现，由此产生的传感器应变也逐渐增大。

3 次生应力实测数据处理

采用专业的数据分析软件对实测数据进行处理，计算三维应力值，次生应力的最大、最小主应力方向与原岩应力方向基本保持一致。各次生应力测点处的主应力变化如图3所示。

从图3可看出，测点GTJC-1、GTJC-2、GTJC-3处的传感器监测值均从距回采工作面129 m处开始呈现增大现象，且随着传感器与回采工作面距离的不断缩小，应力增大的幅度持续增大。当工作面推进至距离传感器65 m左右时，部分应力得到释放，测点GTJC-1处最大主应力增加值为10.6 MPa，测点GTJC-2处最大主应力增加值为12.4 MPa，测点GTJC-3处最大主应力增加值为8.7 MPa。当工作面推进至距离传感器28.5 m左右时，应力急剧增大。各测点出现最大主应力增加值的位置均在距工作面约6.9 m处，此时测点GTJC-1处最大主应力增加值为22.4 MPa，测点GTJC-2处最大主应力增加值为31.8 MPa，测点GTJC-3处最大主应力增加值为19.8 MPa。工作面推进超过传感器安设位置时，各测点处应力逐渐减小，表现为应力释放。这是由于开采后煤层顶板岩体遭到破坏，传感器各个应变片与岩体粘结部分失效导致的。

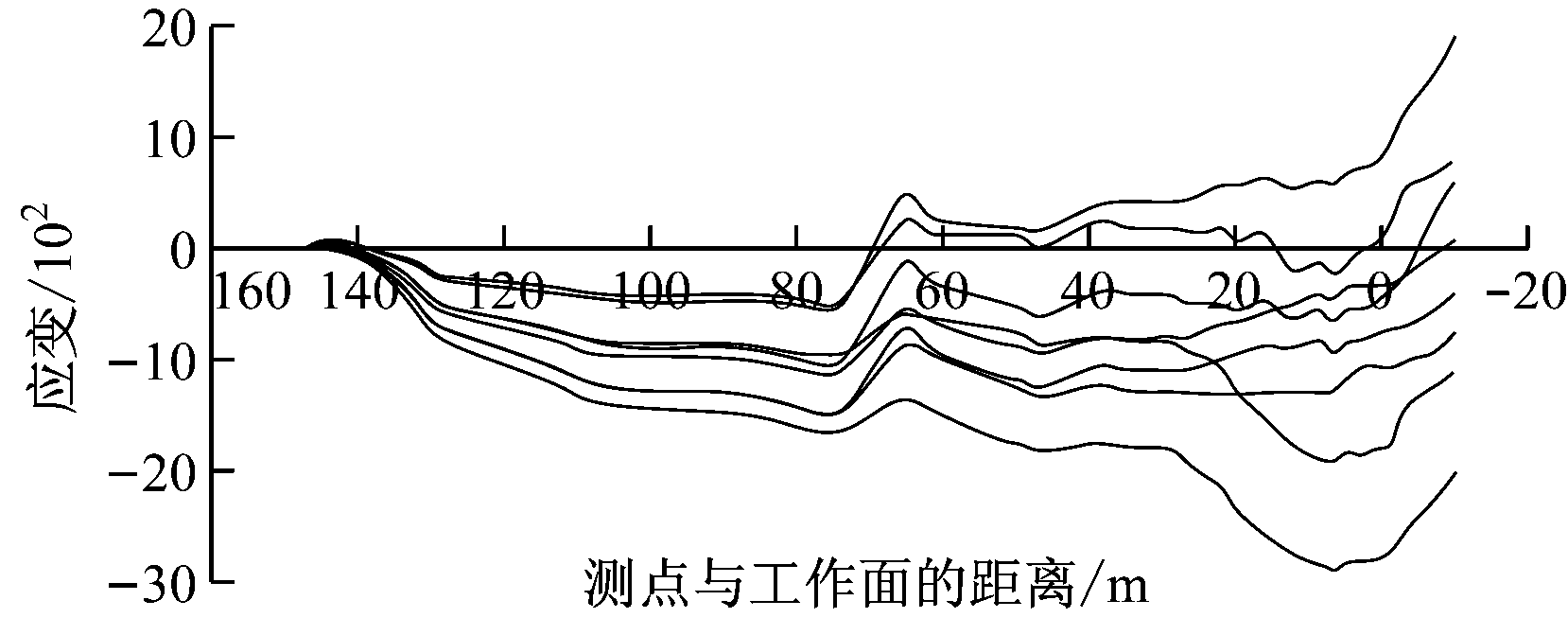

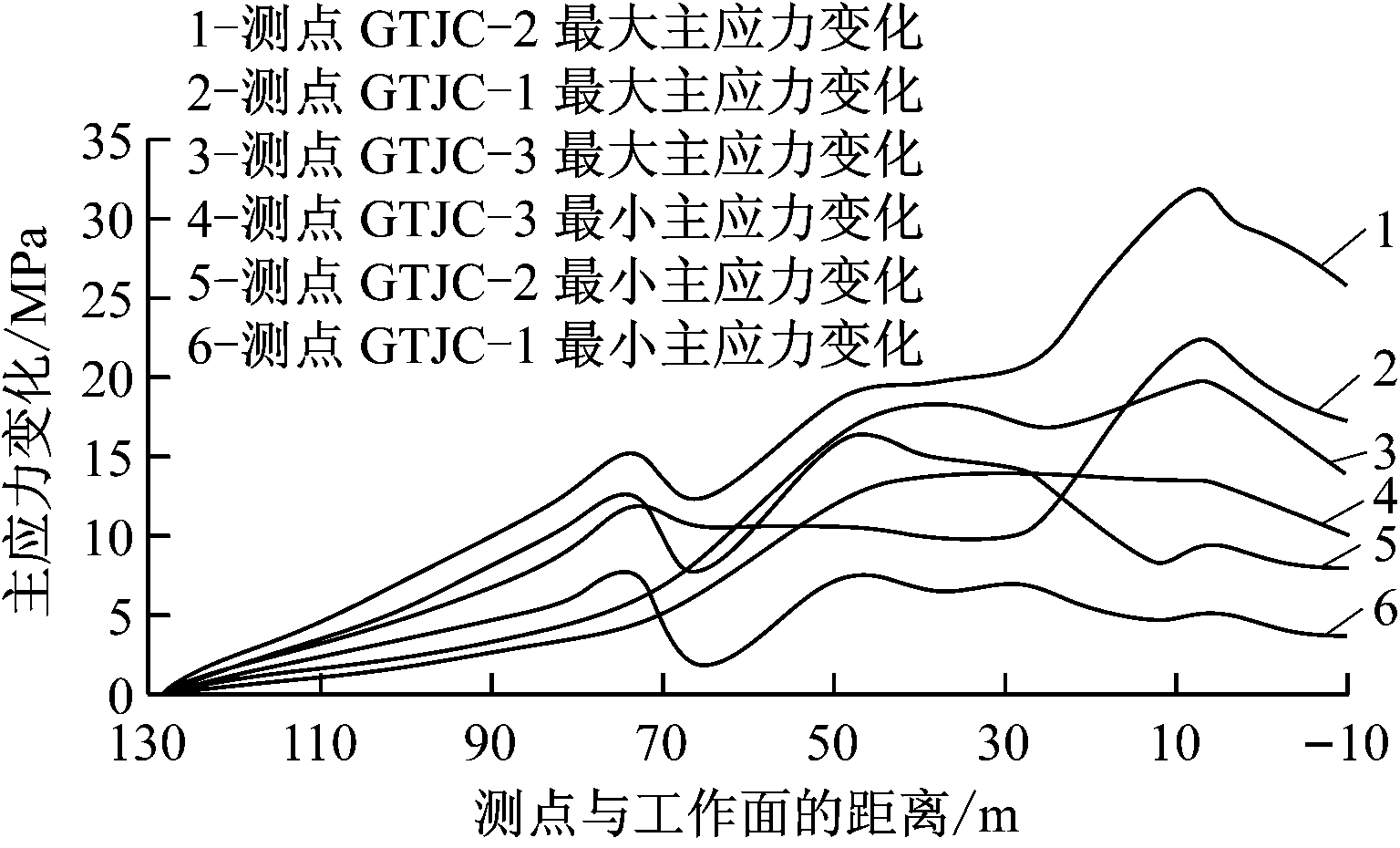

图3 各次生应力测点处的主应力变化

经分析可知，最大主应力基本就是垂直应力，因此，次生垂直应力为1304工作面巷道变形破坏的主要因素。测点GTJC-1、GTJC-2、GTJC-3处垂直应力变化如图4所示。

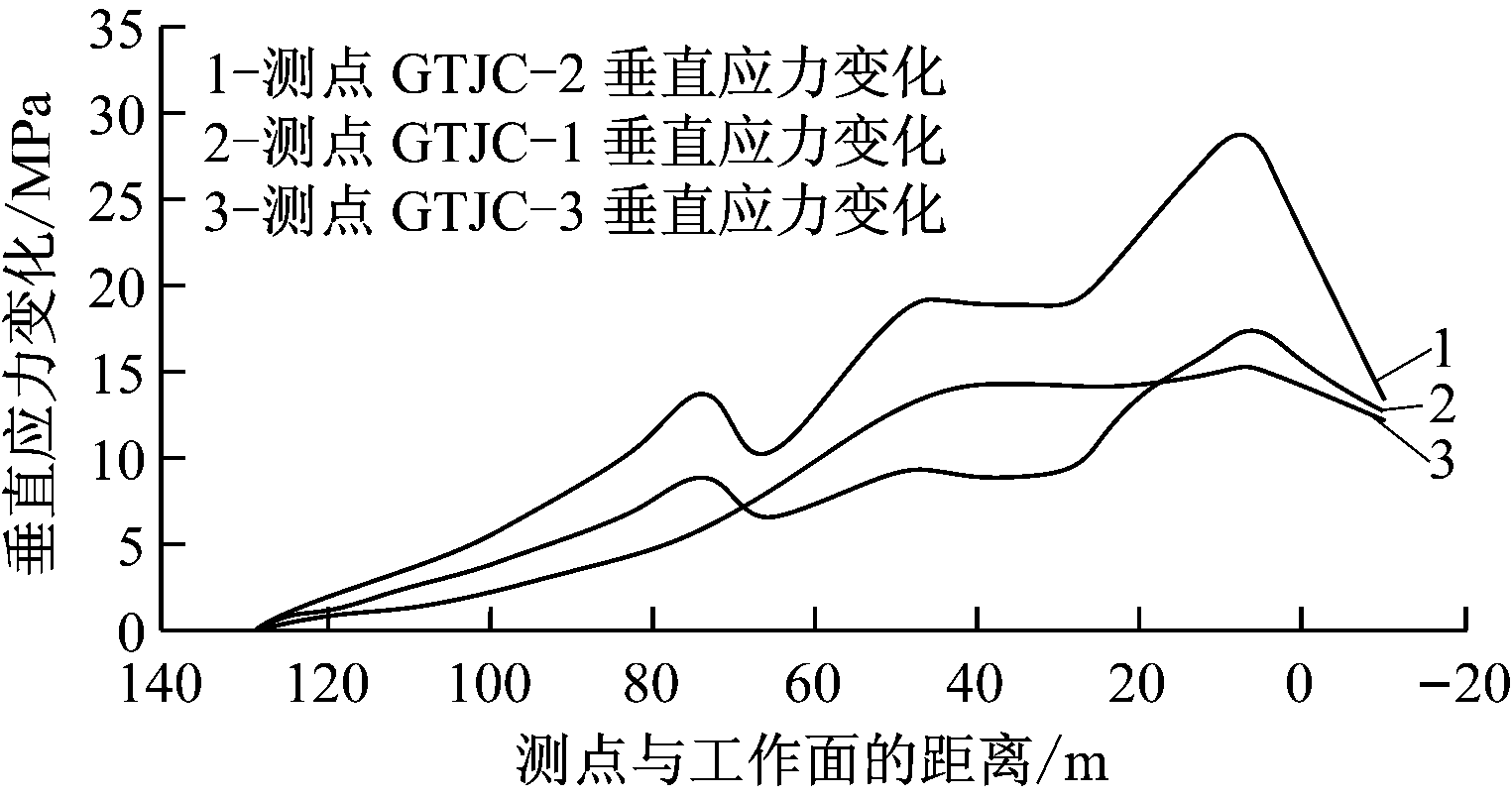

图4 各次生应力测点处的垂直应力变化

从图4可看出，次生垂直应力从开始监测就有明显增大的趋势。随着回采工作面的推进，巷帮煤体上方的垂直应力持续增加，且最大增加值为28.8 MPa。在工作面推进至距测点100 m左右时，垂直应力增加值为原岩应力实测值的1.1～1.2倍；在工作面推进至距测点73～65 m时，测点GTJC-1、GTJC-2处垂直应力有明显的减小过程，原因是部分垂直应力得到了一定的释放，而测点GTJC-3处垂直应力释放不明显；随着回采工作面的持续推进，垂直应力继续增大，峰值出现在工作面前方约6.9 m处，应力集中系数约为2；随后由于顶板岩层发生失稳破坏，垂直应力得到释放而迅速减小。

4 次生应力实测结果分析

分析1304工作面次生应力随回采推进的变化规律可知，垂直应力是该工作面的最大主应力。超前支承压力最大值出现在工作面前方约6.9 m处，约为自重应力的2倍。本文测试中，3个次生应力测点距巷道水平距离分别为4.18，8.09，12.03 m，3个测点最大垂直应力增加值分别为17.4，28.8，15.3 MPa，说明3个测点均位于应力集中区(II区)，如图5所示，其中σ为原岩应力。测点GTJC-1位于应力峰值靠近应力低值区(Ⅰ区)一侧，测点GTJC-2、 GTJC-3位于应力峰值靠近应力正常区(III区)一侧，应力峰值略大于测点GTJC-2处应力值(56.7 MPa)。

图5 工作面支承压力分布

5 结论

(1) 3个次生应力测点处的最大垂直应力增加值分别为17.4，28.8，15.3 MPa，说明这3个测点均在应力集中区内，其中测点GTJC-1位于应力峰值靠近应力低值区一侧，测点GTJC-2、GTJC-3位于应力峰值靠近应力正常区一侧；在距离巷道水平方向6.9 m 处出现应力峰值，应力峰值大于测点GTJC-2处应力值，峰值约为自重应力的2倍。为了避开前方支承压力峰值，沿空掘巷时，小煤柱的尺寸应小于6.9 m。

垂直应力增加了28.8 MPa，达到56.7 MPa。垂直应力对该工作面的影响较大，巷帮煤体需进行锚杆支护后才能承受如此高的应力。在该情况下，为增加巷帮煤体的承载能力，巷道掘进中应及时进行支护，以提高小煤柱的承载能力。
