图1 B/S结构
Fig.1 B/S structure
罗京伟1,2， 任芳1,2， 杨兆建1,2
(1.太原理工大学 机械工程学院， 山西 太原 030024； 2.煤矿综采装备山西省重点实验室， 山西 太原 030024)
摘要：为了实现在网页中快速、方便地对采掘运装备零部件的参数化设计，综合利用ANSYS二次开发技术和网页设计开发技术，开发了基于Web的采掘运装备零部件参数化设计系统，介绍了系统总体设计及关键技术。该系统将用户在网页中输入的零部件参数与零部件建模APDL命令流相结合，通过远程调用ANSYS软件对采掘运装备零部件进行参数化设计，降低了对设计人员的专业要求，提高了设计效率。
关键词：煤炭开采； 采掘运装备； 零部件参数化； Web； ANSYS二次开发
以采煤机、掘进机、刮板输送机和提升机为主的采掘运装备是煤矿开采中不可缺少的设备，其构造复杂，且设备工作环境非常恶劣，工作过程中如果零部件出现故障，可能会导致煤矿开采工作失败，产生严重的经济损失，甚至出现人员伤亡[1]。对采掘运装备零部件进行参数化设计有重要的实际意义。谭开兵等[2]基于UG软件下的WAVE模块和PTS模块建立了WK-75型矿用挖掘机回转平台的参数化模型；程相文等[3]利用Creo 2.0的TOOLKIT开发工具包，使用 VC++编程环境并结合参数化建模技术实现了刮板输送机非标零部件的参数化设计；李晓豁等[4]给出了采煤机滚筒截齿排列方式及其参数确定方法，利用MATLAB GUIDE语言编程，设计了滚筒的多种截齿排列方案；孙燎原等[5]采用计算机软件编程，开发了采煤机螺旋滚筒参数化CAD设计程序软件；李晓豁等[6]以Visual C++6.0为开发工具，结合Pro/E软件的Pro/TOOLKIT二次开发功能对纵轴式掘进机截割减速器进行了参数化设计。以上研究都是基于建模软件本身对采掘运装备中单独的零部件进行参数化设计，在Web环境下实现采掘运装备零部件参数化设计的研究还很少。本文将ANSYS二次开发、ASP.NET和WebGL等技术相结合，开发了基于Web的采掘运装备零部件参数化设计系统，可为设计人员提供技术交流平台，减少企业资金和研发人员的投入，加快产品设计开发速度。
基于Web的采掘运装备零部件参数化设计系统基于B/S结构，如图1所示。用户工作界面通过浏览器来实现，主要功能及请求在服务器端实现，用户可通过1个浏览器访问多个服务器。利用B/S结构开发的系统，可实现不同用户在不同地点以不同方式来访问和操作共同的数据库服务器，能有效保护系统数据和管理访问权限，数据库服务器也较安全。

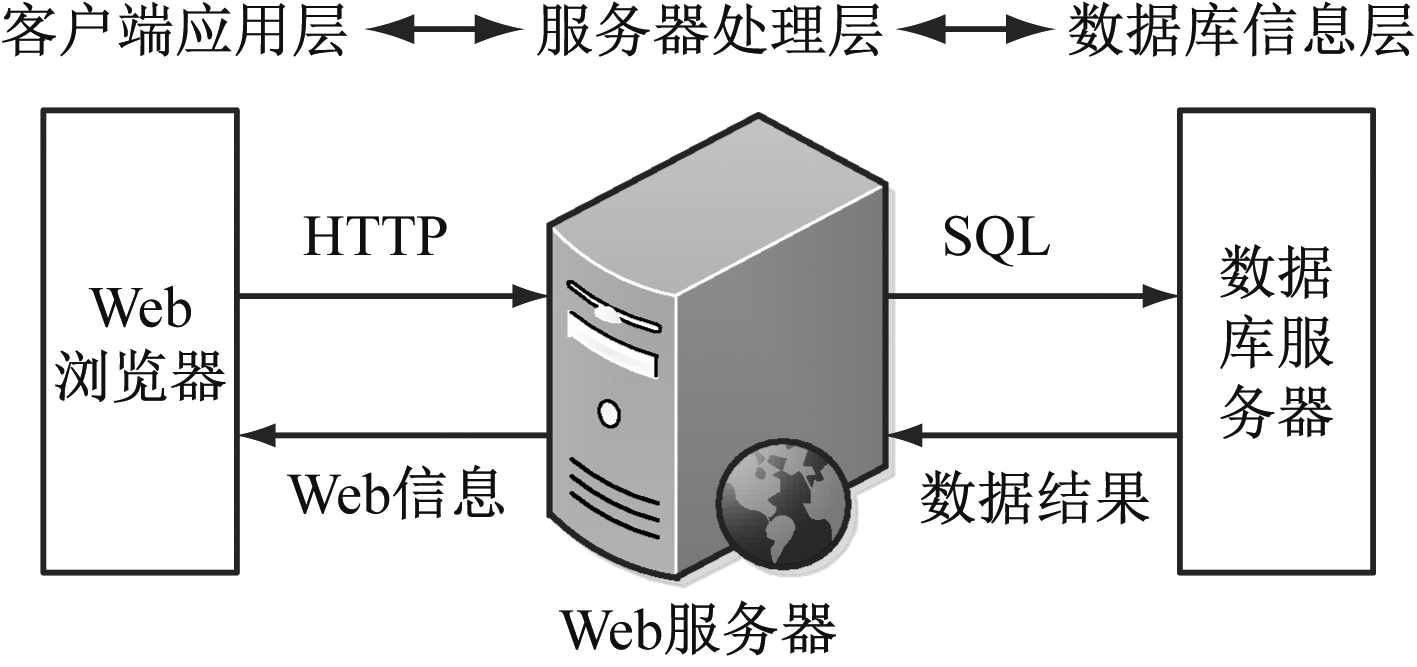

图1 B/S结构
Fig.1 B/S structure
基于Web的采掘运装备零部件参数化设计系统架构如图2所示，包括用户操作、远程响应和结果处理3个部分。
(1) 用户操作。用户通过浏览器登录采掘运装备零部件参数化设计网站，根据需求选择相应模块，如参数化建模模块、相关学术论文模块；用户可通过网页远程对计算机输入请求，提交需要实现的任务，如模型建立及相关学术专业知识浏览、下载等。

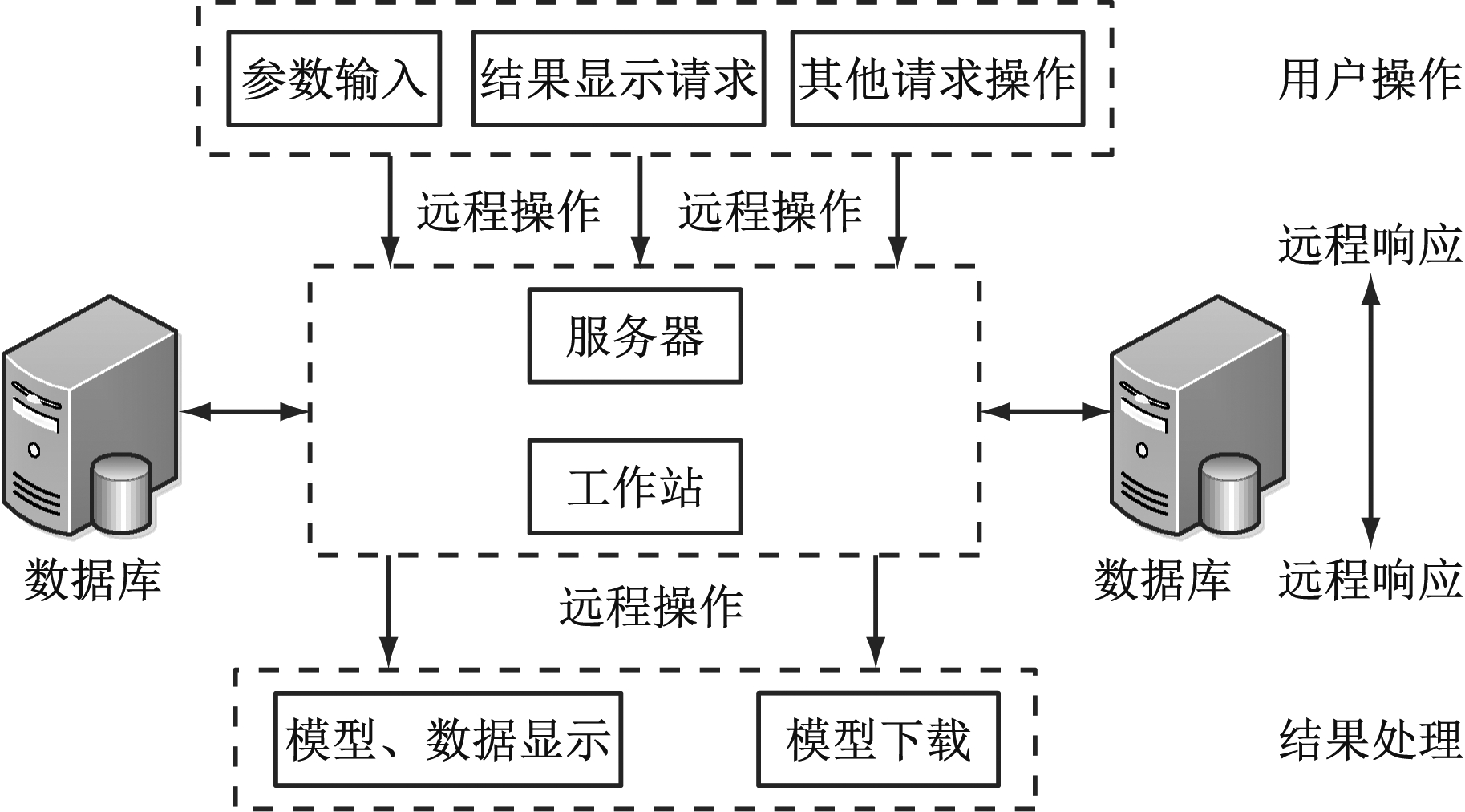

图2 基于Web的采掘运装备零部件参数化设计系统架构
Fig.2 Architecture of parametric design system of mining and conveying equipment parts based on Web
(2) 远程响应。用户在网页中输入请求后，服务器对用户提交的命令进行响应并处理，如传递用户在浏览器中输入的参数、调用后台软件及处理相关数据等。
(3) 结果处理。通过后台程序调用处理结果，实现模型显示、下载及用户请求。
基于Web的采掘运装备零部件参数化设计系统针对采煤机、悬臂式掘进机、刮板输送机、提升机的零部件进行参数化设计，系统框架如图3所示。

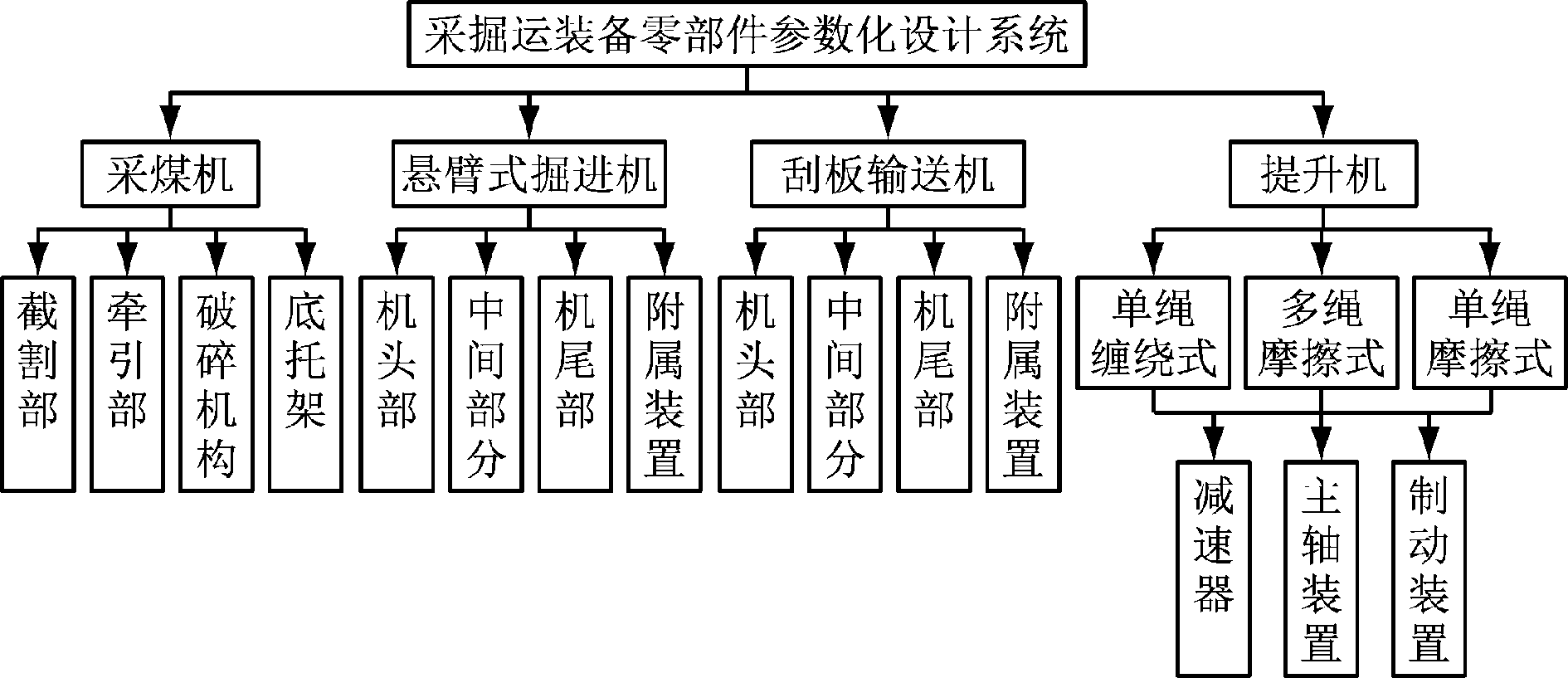

图3 基于Web的采掘运装备零部件参数化设计系统框架
Fig.3 Framework of parametric design system of mining and conveying equipment parts based on Web
ASP.NET是基于.NET Framework的Web开发平台[7]，其特点是将页面逻辑和业务逻辑分开，使动态的网站开发更快捷、简单，同时借用.NET平台提供的框架提高了动态网站的安全性和可扩展性[8]。后台代码页和窗体之间互相衔接，同时涵盖了各个窗体当中的服务器代码、配置文件、Global.asax文件、XML网络服务器连接、数据库连接、缓存[9]。在Web应用程序运行时，ASP.NET中的一些常用内置对象会提供丰富功能，如维护Web服务器的活动状态、网页的输入输出等。
基于Web的采掘运装备零部件参数化设计系统基于ASP.NET技术平台，应用Visual Studio 2013工具搭建网站的动态网页，利用ASP.NET中的ADO.NET技术访问数据库。用户端通过浏览器向服务器发出请求，Web服务器做出适当的处理操作后，再将处理结果提交给用户端。
ANSYS软件本身提供了3种二次开发工具：ANSYS参数化设计语言(ANSYS Parametric Design Language，APDL)、用户界面设计语言(User Interface Design Language，UIDL)及用户可编程特性(User Programmable Features，UPFs)[10]。其中APDL主要用于完成一些通用性强的任务，如参数化建模、专用分析程序创建等[11]。基于Web的采掘运装备零部件参数化设计系统利用APDL编写参数化命令流文件，从而实现零部件的参数化设计。在参数化的分析过程中，可修改参数，达到反复分析各种尺寸设计方案的目的，且编写的参数化命令流文件不受系统平台和软件的限制，更利于保存。
将网页中输入的零部件尺寸参数与ANSYS软件结合实际上就是参数在服务器和软件之间的传递与调用。在C#中可通过System．IO模型以流的方式对各种数据文件进行访问，该访问方式不仅灵活，而且可保证编程接口统一。基于Web的采掘运装备零部件参数化设计系统采用System.IO命名空间中的StreamWriter类和FileStream类[12]，StreamWriter类可将用户在网页中输入的模型尺寸参数写入input输入文档中，FileStream类可对文件进行读取、打开、写入和关闭。在后台页面代码中建立Read和Write函数，编写程序代码，实现网页中输入的零部件尺寸参数和零部件模型的APDL参数化命令流的合成。参数传递流程如图4所示。
WebGL是一项用来在浏览器中绘制和渲染复杂三维计算机图形，并允许用户与之进行交互的三维展示技术[13]。WebGL可通过 HTML脚本本身制作三维模型及交互式三维动画或通过加载器导入外部模型，然后通过OpenGL[14]接口实现图形渲染，真正实现浏览器端机械三维模型的显示与交互。WebGL技术利用其独特的三维绘图标准，在给HTML5 Canvas进行硬件加速渲染后集成在支持 GPU 加速的浏览器中，在无需安装插件的情况下，实现三维模型的展示。

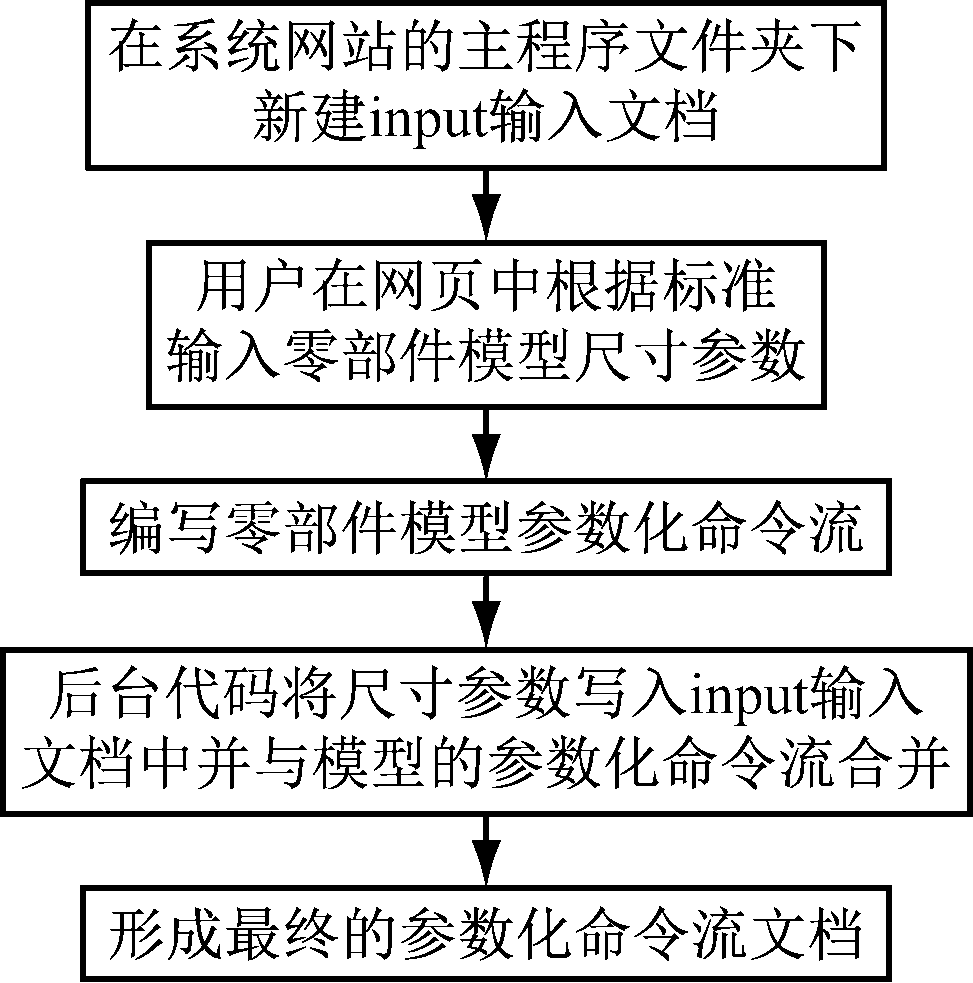

图4 参数传递流程
Fig.4 Parameter transfer process
基于Web的采掘运装备零部件参数化设计系统生成的Iges格式的模型无法直接在浏览器中显示，需要通过格式转换方式实现模型的显示功能。利用JavaScript编写格式解析及模型加载程序，将Iges格式的模型转换为可通过WebGL直接在浏览器中显示的STL格式，将WebGL技术和模型加载程序相结合，即可实现在浏览器中显示零部件模型。
要实现在浏览器中对零部件的参数化设计，ANSYS软件的远程调用接口是关键[15]。调用ANSYS的过程：
(1) 采用ANSYS软件的批处理技术，用批处理执行的建模过程不用显示摸型的情况，只会在后台运行。通过Product Launcher启动ANSYS，指定Simulation Environment为ANSYS Batch模式，指定License为ANSYS Multiphsics，设置工作路径和输入输出文件路径，点击Run，便可开启具有后台调用功能的ANSYS Batch模式。
(2) 利用APDL编辑零部件的参数化命令流文件。
(3) 通过C#语言，采用.NET Framework中的Process类控制ANSYS软件的运行。Process.StartInfo用来向被调用的进程传递信息，通过进程通信可调用ANSYS后台批处理程序；StartInfo.Arguments用来传递被调用的进程，通过进程设置输入输出路径及需要调用的参数化命令流文件；StartInfo.FileName用来确定调用的进程名称，设置ANSYS软件的完整安装路径供后台调用。
基于ANSYS二次开发、ASP.NET和WebGL等技术，采用C#语言开发了基于Web的采掘运装备零部件参数化设计系统。用户在网页中输入零部件参数后，该系统能将各尺寸参数与零部件的APDL参数化命令流结合，形成最终的参数化命令流文档，通过远程调用ANSYS软件的建模模块实现对采掘运装备零部件的参数化设计。该系统可方便地更改零部件尺寸，快速对零部件进行参数化设计，提高了产品设计效率，同时降低了对使用人员的专业要求，便于企业人员使用。
