摘要：介绍了基于WebGL的三维矿山巷道系统的架构，研究了数据源处理、巷道拓扑网络构建、巷道模型构建等基础问题，分析了数据预处理与清洗、规则建模、数据格式转换、二三维视图对应、路径分析等关键技术。该系统实现了三维巷道可视化并维持了三维巷道的拓扑关系。
关键词：数字矿山； 三维巷道； 巷道空间拓扑关系； WebGL； 数据清洗； 路径分析
三维矿山巷道系统一般有桌面端和Web端2种形式。桌面端三维矿山巷道系统的实现方式可分为基于基础图形接口和基于图形软件框架2种。如文献[1-3]基于OpenGL底层函数类库实现三维矿山巷道系统，文献[4]基于DirectX底层函数库实现三维矿山巷道系统，文献[5]基于底层为DirectX的Ogre图形渲染框架实现三维矿山巷道系统。在HTML5 WebGL规范出现前，Web端三维矿山巷道系统只能通过插件方式实现。插件可分为特种建模语言插件和通用图形插件，前者如O3D建模语言插件[6]和VRML建模语言插件[7]，后者如Applet通用图形插件[8-10]。Web端图形技术WebGL的开放性、可移植性、可用性、安全性、负载能力均优于插件，目前基于WebGL的各类应用系统已逐步出现[11-15]，但尚未见基于WebGL的三维矿山巷道系统的相关研究。
三维矿山巷道系统除必须解决可视化问题之外，还要维持巷道空间拓扑关系，这是实现矿山巷道系统应用功能的基础。本文研究了数据源处理、巷道拓扑网络构建、巷道模型构建等基础问题，确保矿山巷道数据的三维可视化；设计实现了二三维一体显示和路径分析应用功能，以验证三维巷道应具备的空间拓扑关系。

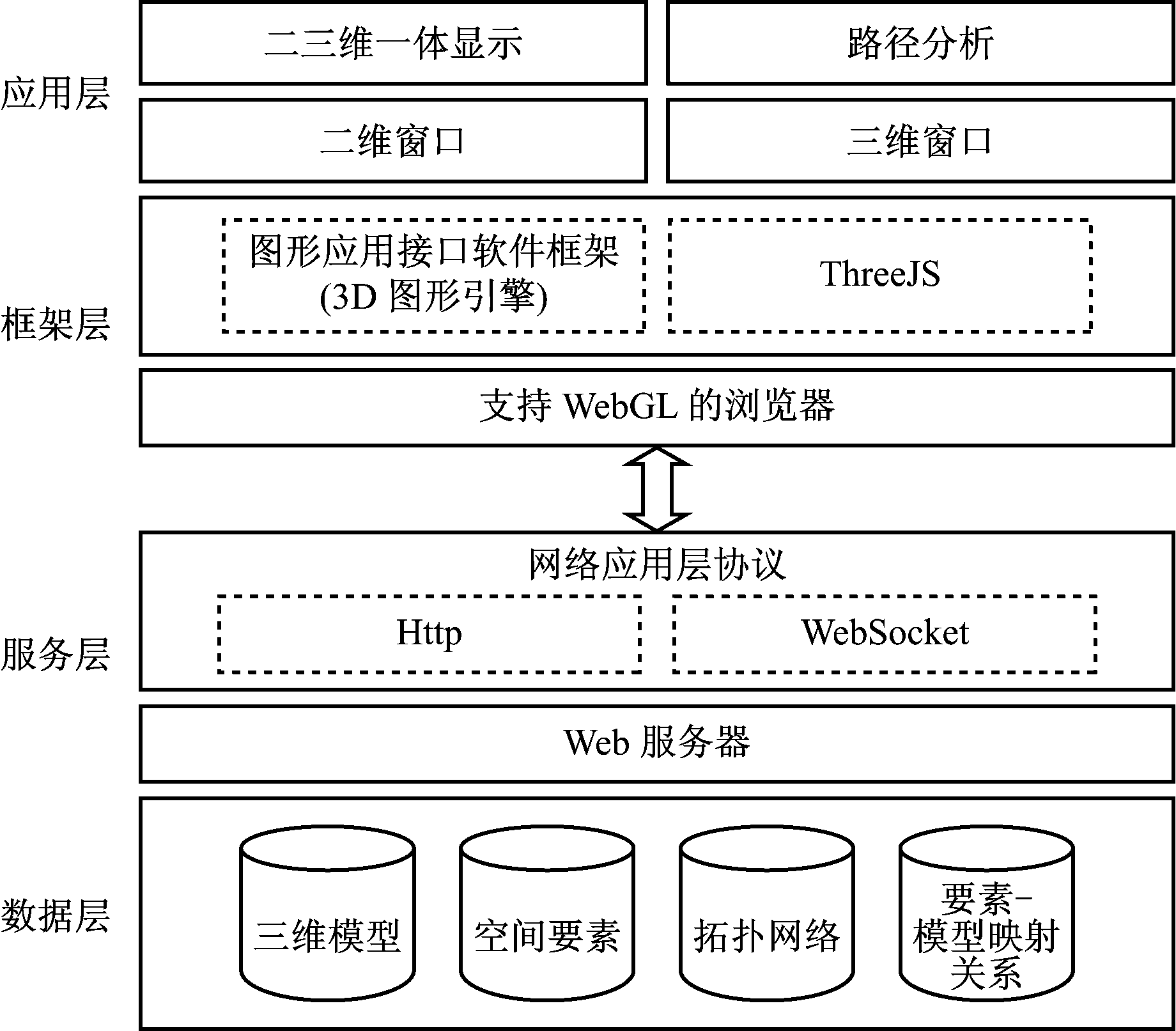

基于WebGL的三维矿山巷道系统使用JavaScript为主要开发语言，Tomcat作为Web服务器，各种数据均以文件形式存储，系统架构如图1所示。
图1 基于WebGL的三维矿山巷道系统架构
Fig.1 Structure of three-dimensional mine roadway system based on WebGL
数据层：将巷道数据从CAD格式转换为地理空间格式，再转换为三维模型。
服务层：完成巷道数据的Web发布。
框架层：实现三维矿山巷道的可视化。
应用层：实现二维、三维一体显示，验证三维巷道具备空间拓扑关系。
1.1 数据源处理
将数据从CAD格式转换为地理空间格式:目前大多数矿井巷道的图形数据为CAD格式，且缺乏三维值的记录。一般巷道图形采用形式化的双线绘制，并不具备拓扑关系，这导致无法实现任何空间分析,无法进行规则建模。因此，必须通过数据预处理与清洗技术对CAD数据进行处理，使其成为具备拓扑关系并包含空间定位信息和属性信息的实体要素数据。
将数据从地理空间格式转换为三维模型:实际巷道线数据通过纯人工建模的工作量巨大，因此，必须通过规则建模技术来实现半自动化甚至自动化建模，将空间数据转换为巷道三维模型数据。为保证巷道三维模型数据具备空间拓扑关系，应在规则建模的同时记录实体要素与三维模型之间的映射。规则建模首要工作是进行规则程序的编写和调试，同时规则建模要求实体要素具备规则所需的属性，可能会产生对地理空间数据的二次加工过程。
1.2 Web发布与展示
三维模型发布到Web端常用的格式有STL，VRXM等，这些格式的规范均较复杂，因此,需要专门设计一种轻量化的明码数据格式。要实现三维矿山巷道的可视化,在WebGL的基础上,还需要大量绘制、渲染程序，一般会选用一些成熟的基于WebGL的图形引擎框架来完成。选择框架等应考虑场景模式的封装程度、坐标系接口的完善性、相关文档能否降低学习成本等因素。本文选择的是ThreeJS框架。
1.3 拓扑关系验证
为方便查看比较三维模型的拓扑关系，系统应设计二维显示、三维显示2个窗口。但这样会带来二维和三维显示窗口之间的视图一致问题，需要专门设计一种功能来平衡维度缺失。基于拓扑关系计算最优路径,实现路径分析功能,可以证明巷道模型具备空间拓扑关系。
2.1 数据预处理与清洗
矿井CAD数据一般具备高斯平面坐标系，而不具备Z轴坐标，矿图一般标注部分巷道口点的标高和设备名称，巷道以双线形式绘制，巷宽不均匀。本文使用FME软件来完成格式转换与语义清洗，数据处理步骤：① 将标注的高程值都转换为点要素，设备标注同理。② 将双线融合成单线，并对单线赋予巷宽值，该过程会产生一些拓扑错误和赋值错误，需人工干预清理。③ 利用空间插值对巷道线要素进行高程插值，插值结果也需人工干预清洗。④ 建立要素间的拓扑关系，注意此时坐标点已具备XYZ三个维度。⑤ 将巷道线要素数据及其拓扑关系数据转换为符合Web使用习惯的GeoJSON格式和TopJSON格式。
2.2 规则建模
建模逻辑是先通过中心线建造巷道地面，再根据地面搭建巷壁和巷顶，最后贴图上色。建模使用的参数包括巷宽、巷高、中心偏移值、拐点精度、截面类型、基色等。建模逻辑可设计为建模规则，规则可以通过特定开发语言代码来描述。本文使用CityEngine软件进行规则建模。
在规则建模的同时要记录实体要素与三维模型之间的映射，输出二维要素与三维模型映射关系数据：① 坐标系映射参数：WebGL默认使用右手坐标系，而地理空间数据一般都使用世界坐标系，需要计算出2类坐标系的变换参数。② 要素-模型映射列表：列表包括要素线与巷道体模型的映射及要素点与巷道岔口点模型、巷道拐弯模型的映射。
2.3 数据格式转换

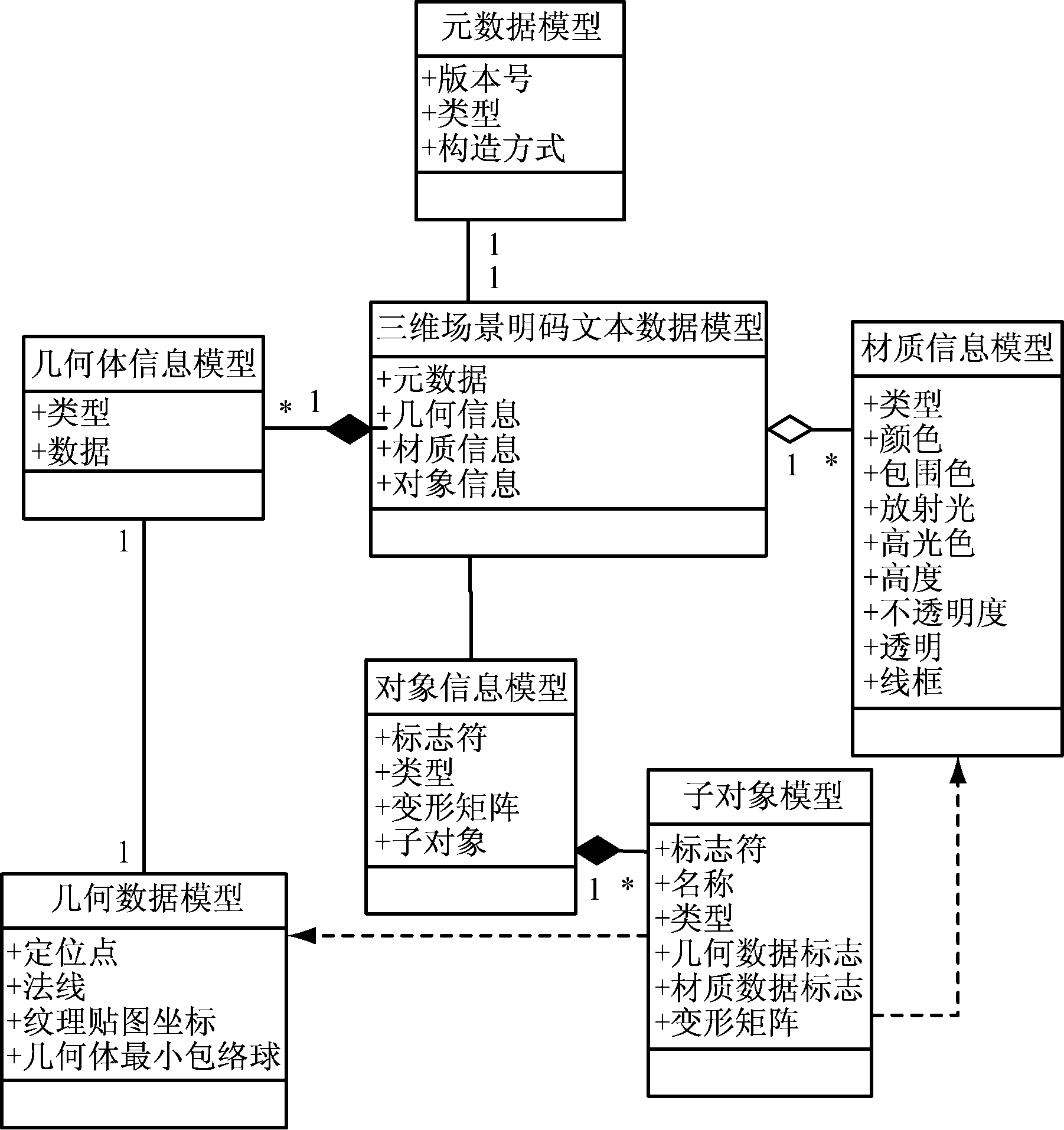

为使模型数据适用于Web端的发布、传输、转换等应用，将三维模型数据转换为JSON格式的明码文本数据，数据格式结构如图2所示。JSON属于半结构化数据，三维模型数据也可以通过构建数据表存入关系型数据库，本文不做深入讨论。
图2 三维模型明码格式结构
Fig.2 Clear format structure of three-dimensional model
2.4 二三维视图对应
二维与三维视图的一致问题可转化为双方的中心点一致问题来处理。在三维场景中使相机始终对着一个视图中心点，使三维视图中心点的二维坐标与二维视图中心点的坐标一致，三维视图中心点的Z值最好等于场景中所有物体的平均高度。二维视图的比例尺与三维视图中相机和中心点的距离存在一种换算机制。设二维视图窗口为边长为A的正方形，比例尺为1∶C；三维视图相机与中心点的距离为D，相机采用透视投影，透视长度无限，视场角度FOV为α，则对应关系为
AC=2Dtan
(1)
2.5 路径分析

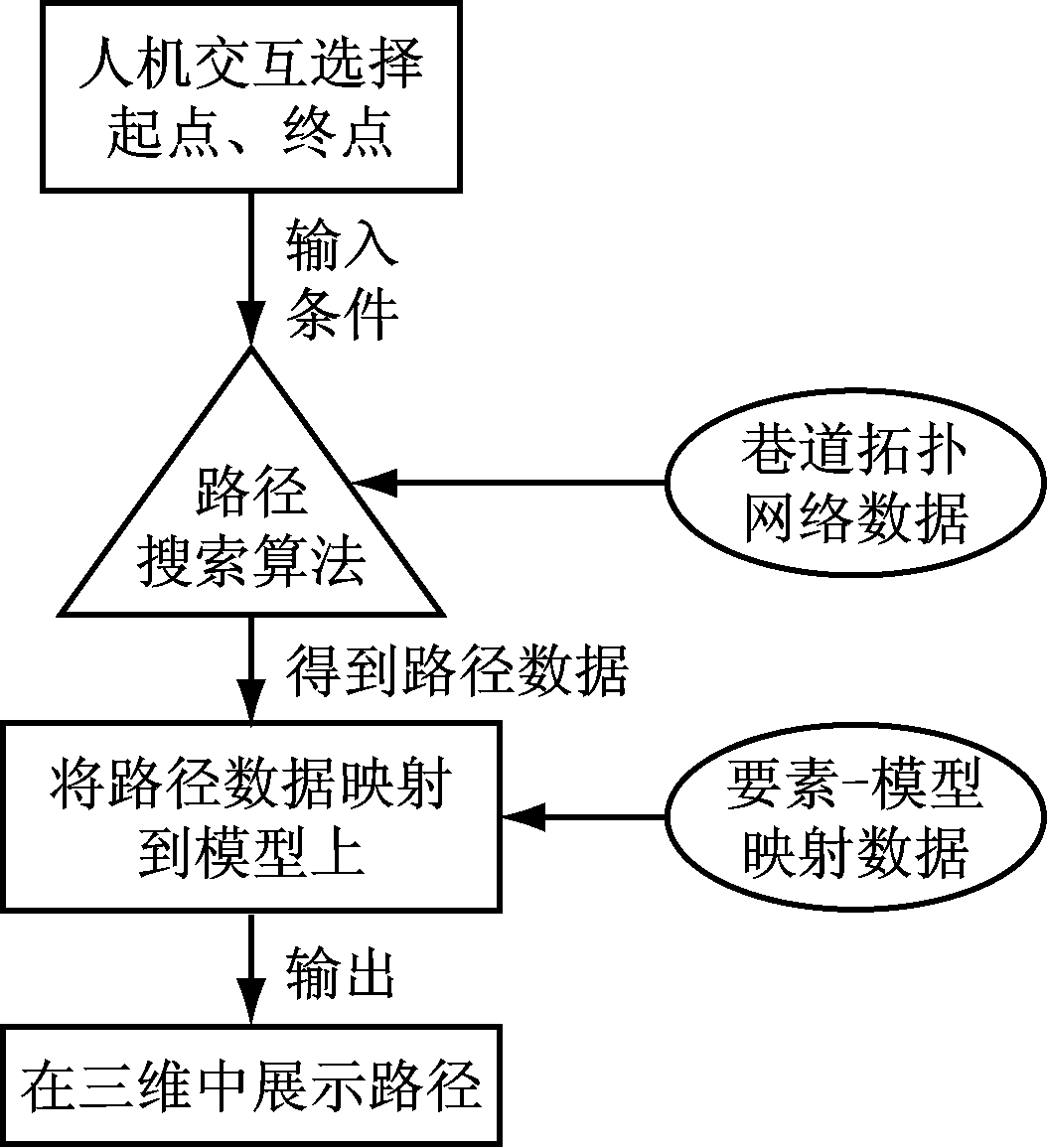

路径分析功能运行过程如图3所示。常用的路径搜索分析算法包括Dijkstra，A-Star，Floyd-Warshall等，本文使用Dijkstra算法。
图3 路径分析功能运行过程
Fig.3 Running process of path analysis function
在能支持WebGL的Chrome浏览器上调试三维巷道，如图4所示，从下方调试面板可以看到Canvas标签，证明图形是通过WebGL渲染的。

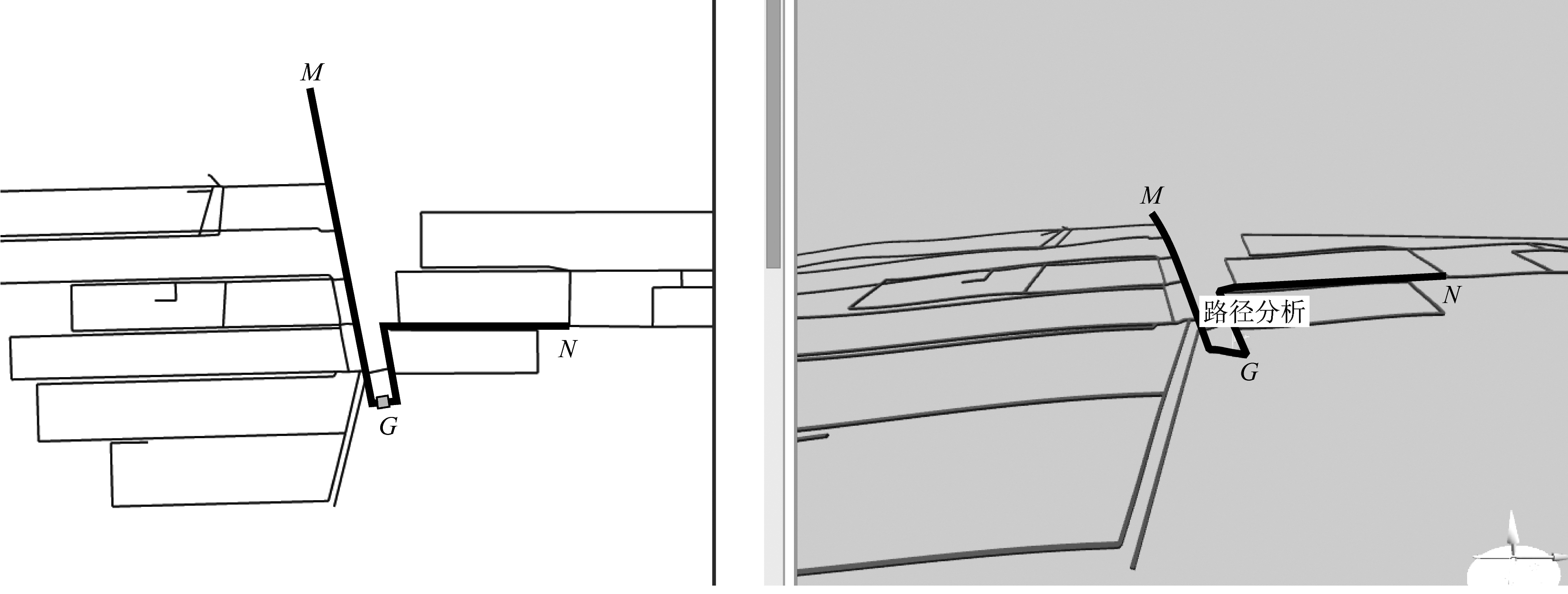

视图对应关系如图5所示。三维窗口的相机在Z轴方向倾斜面向视图中心点，二维窗口中心点显示正确，可以证明二维、三维视图一致。图5中线段MN是分析出的一条路径，点G沿路径方向移动，可以证明三维巷道也具备拓扑关系。
(1) 介绍了基于WebGL的三维矿山巷道系统的架构和关键技术，实现了三维巷道可视化并维持了三维巷道的拓扑关系，达到了研究目标。
(2) 该系统存在以下不足：① 数据处理过程未实现全自动化，针对该问题，可将涉及的多种软件集成为一体，并针对整个过程制定数据规范，有效控制各阶段数据的质量，实现整个数据处理过程自动化。② 系统三维交互能力不足，本文实现的路径分析功能是在二维环境下通过人机交互启动的，下一步可研究三维环境下的人机交互功能。
图4 三维巷道调试界面
Fig.4 Debugging interface of three-dimensional roadway
(a) 二维窗口 (b) 三维窗口
图5 视图对应关系
Fig.5 View correspondence
