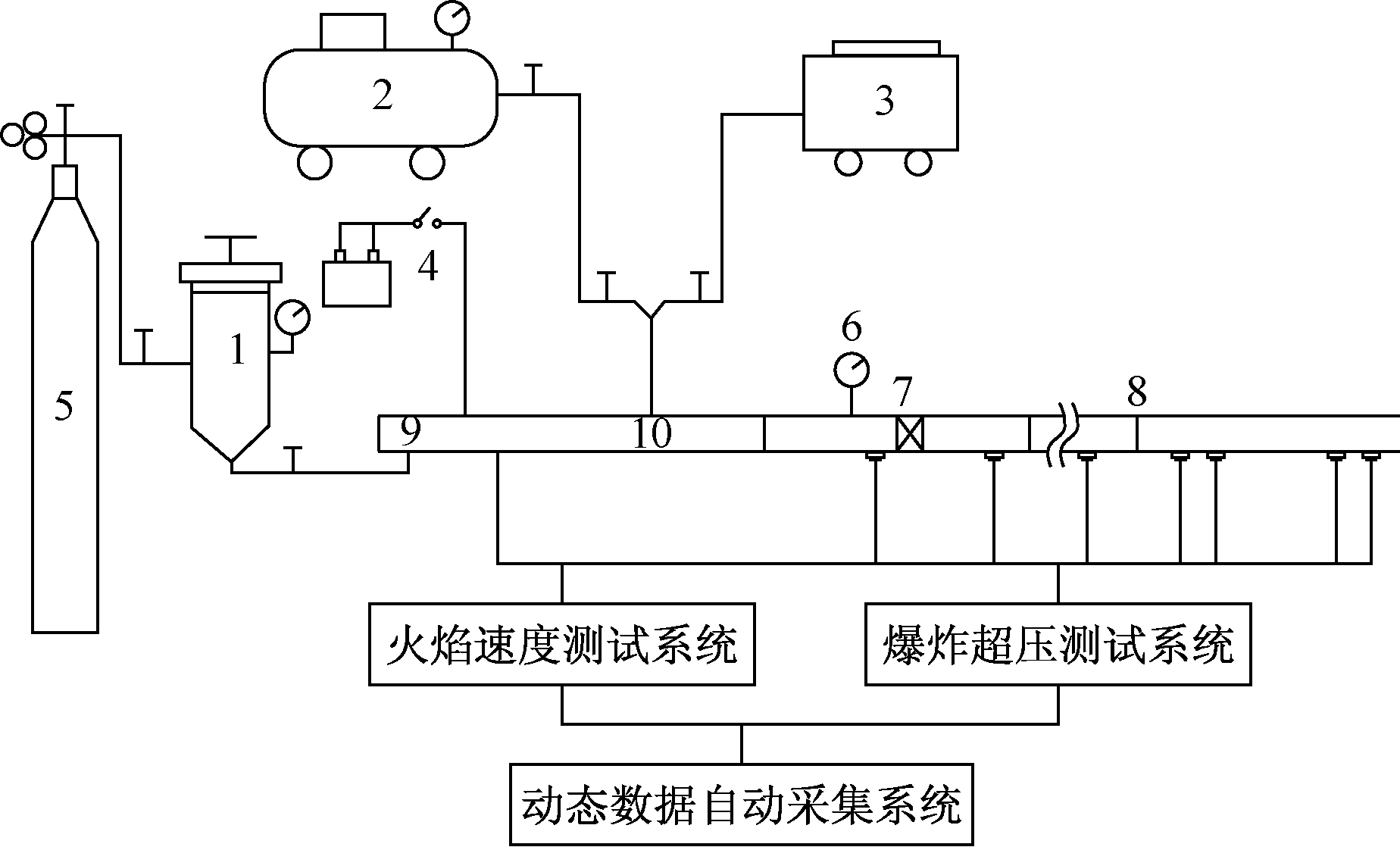

1-瓦斯仓；2-空气压缩机；3-真空泵；4-点火系统；5-高压储气瓶；6-真空表；7-阀门；8-瓦斯爆炸传播管道系统；9-瓦斯喷嘴；10-瓦斯填充区
图1 瓦斯爆炸实验系统
张伟光1，任晓东2，蔡昌宣2
(1.新疆工程学院 采矿工程系，新疆 乌鲁木齐 830091；2.乌苏四棵树煤炭有限责任公司，新疆 乌苏 833300)
摘要：为了研究煤矿井下发生瓦斯爆炸事故后，火焰在巷道中的传播规律，设计了瓦斯爆炸实验系统，采用不同拐弯角度的管道来模拟井下巷道变化，通过实验方法分析了管道内瓦斯爆炸火焰传播速度与管道拐弯角度和瓦斯填充长度的关系。实验结果表明，瓦斯填充长度越大，火焰传播速度越大；火焰传播速度在管道水平段中呈稳步增大趋势，在拐弯点处迅速减小，经过拐弯点后又迅速增大；在瓦斯填充长度一定的情况下，管道拐弯角度越大，火焰传播速度越快；随着管道拐弯角度的增加，火焰传播速度突变系数呈先减小、后增大的趋势，改变瓦斯填充长度对突变系数影响不大。
关键词：瓦斯爆炸；火焰传播规律；管道拐弯角度；瓦斯填充长度
网络出版地址：http://www.cnki.net/kcms/detail/32.1627.TP.20160930.1007.010.html
瓦斯爆炸事故是最严重的煤矿事故之一。历年来在煤矿重特大事故中，因瓦斯事故而导致的死亡人数是最多的[1]。瓦斯是一种易燃易爆气体，当瓦斯浓度积聚到爆炸界限时，接触点火源即发生爆炸，然后快速传播，在传播过程中对矿井内设备及人身安全产生危害[2-3]。掌握煤矿瓦斯爆炸后的火焰传播规律，有利于针对矿井实际条件推测其爆炸发生条件、传播面积及产生的损失，从而制定有效的防爆、抑爆措施，减小爆炸产生的损害；可对预防瓦斯爆炸事故和研究抑爆新技术提供理论指导，研究出性能稳固、安全可行的防爆设施；有利于科学地判断爆炸源的位置、事故类型、爆炸波及范围等，找出爆炸事故发生的原由和产生的损失。
国内外学者对瓦斯爆炸火焰传播规律做了大量的研究工作。黄文祥、仇锐来等[4-5]分别通过实验室及数值模拟研究的方法探讨了不同点火能量对瓦斯爆炸火焰传播特征的影响。聂百胜等[6]在实验室研究了无障碍物条件下瓦斯爆炸火焰传播规律和泡沫陶瓷对其的影响。王从银等[7]对水平管道中瓦斯爆炸传播火焰的厚度进行了实验研究，得到了火焰厚度变化的基本规律。林柏泉等[8]分析了瓦斯爆炸在分叉管道中的传播规律。王成等[9]利用实验管道研究了障碍物形状对瓦斯爆炸火焰传播过程的影响。李鑫等[10-11]首先通过实验室实验的手段来研究管道弯曲角度这一因素对瓦斯爆炸火焰传播规律的影响，然后以数值模拟研究为主要方法探讨了多个因素对瓦斯爆炸火焰传播规律的影响。事实上，煤矿井下并非全都是长直巷道，弯曲巷道随处可见；巷道不同地点的瓦斯积聚程度不一，影响瓦斯爆炸后火焰传播规律的因素多样。参考文献[10]未涉及瓦斯填充量(长度)这个重要影响因素，参考文献[11]中通过数值模拟研究所得的结论仍需实验室实验等其他手段来验证其合理性。本文通过实验室实验方法，研究不同的瓦斯填充量(长度)及管道拐弯角度变化对瓦斯爆炸火焰传播规律的影响，具有一定的现实意义。
1.1 实验系统
实验以中国矿业大学设计制作的水平管道式气体爆炸装置为基础，自行设计并加工新的匹配管件，与原设备用螺栓紧固连接，模拟煤矿井下拐弯巷道。瓦斯爆炸实验系统包括火焰产生与传播系统(包括瓦斯仓、空气压缩机、真空泵、点火系统、高压储气瓶、真空表、阀门、瓦斯爆炸传播管道系统、瓦斯喷嘴、瓦斯填充区)、火焰速度测试系统、爆炸超压测试系统、动态数据自动采集系统，如图1所示。
1-瓦斯仓；2-空气压缩机；3-真空泵；4-点火系统；5-高压储气瓶；6-真空表；7-阀门；8-瓦斯爆炸传播管道系统；9-瓦斯喷嘴；10-瓦斯填充区
图1 瓦斯爆炸实验系统
火焰产生与传播系统模拟瓦斯爆炸火焰的产生及其在井下不同拐弯角度巷道中的传播情况，通过火焰速度测试系统及爆炸超压测试系统测量火焰在管道中传播的相关参数。动态数据自动采集系统实时存储实验参数，并对实验结果进行分析说明。
1.2 实验方案
瓦斯爆炸传播管道选取80 mm×80 mm的方形管道。实验所配瓦斯浓度为理论上最强烈的爆炸浓度9.5%。实验管道由瓦斯填充管道与火焰传播管道连接而成。瓦斯填充管道长度为4，5，6 m；火焰传播管道总长11 m，由长10 m的水平部分与长1 m的拐弯部分无缝焊接而成，管道长径比保持不变，有30°，45°，60°，90°，120°，135°，150°共7种拐弯角度。实验管道布置如图2所示。
图2中测点1距起始点(起始传播位置，即爆炸源处)7.0 m，测点1与测点2间距2 m，测点2与测点3、测点3与测点4间距均为0.3 m，测点4距拐弯点0.4 m，测点5距拐弯点0.6 m，测点5与测点6间距0.3 m。将2个测点的中点位置设为当量测点，测点1—测点6的当量测点依次定义为A—E，则测点位置分布情况见表1。

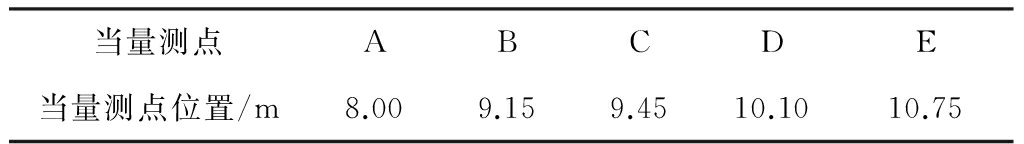

表1 当量测点布置位置
为减少实验误差，每组实验在相同工况下需进行3次，数据相对差异较小时才认为实验成功。同一拐弯角度下，充填4，5，6 m这3种不同长度的瓦斯气体，分别重复3次(共9次)成功爆炸实验，完成一种拐弯角度下的测试。拐弯管道共有7种角度，需进行63次成功实验。

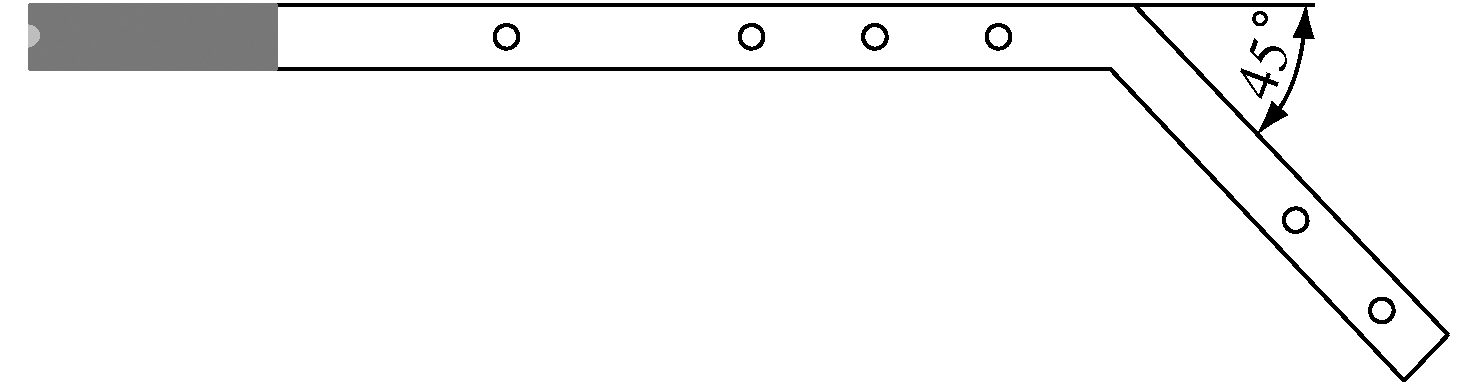

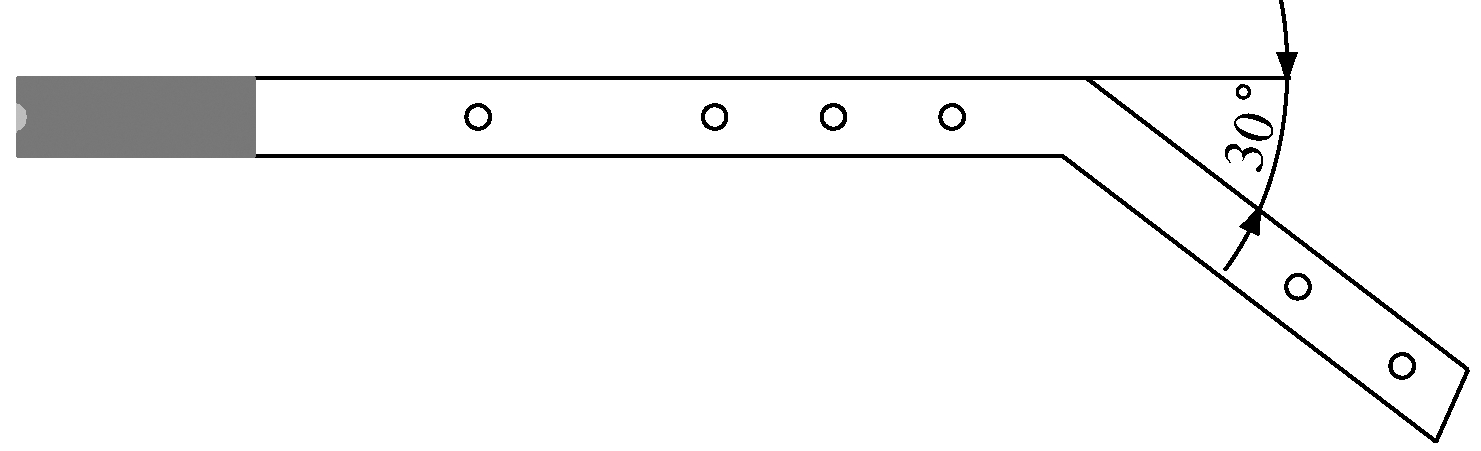

(a) 30°拐弯角度管道
(b) 45°拐弯角度管道

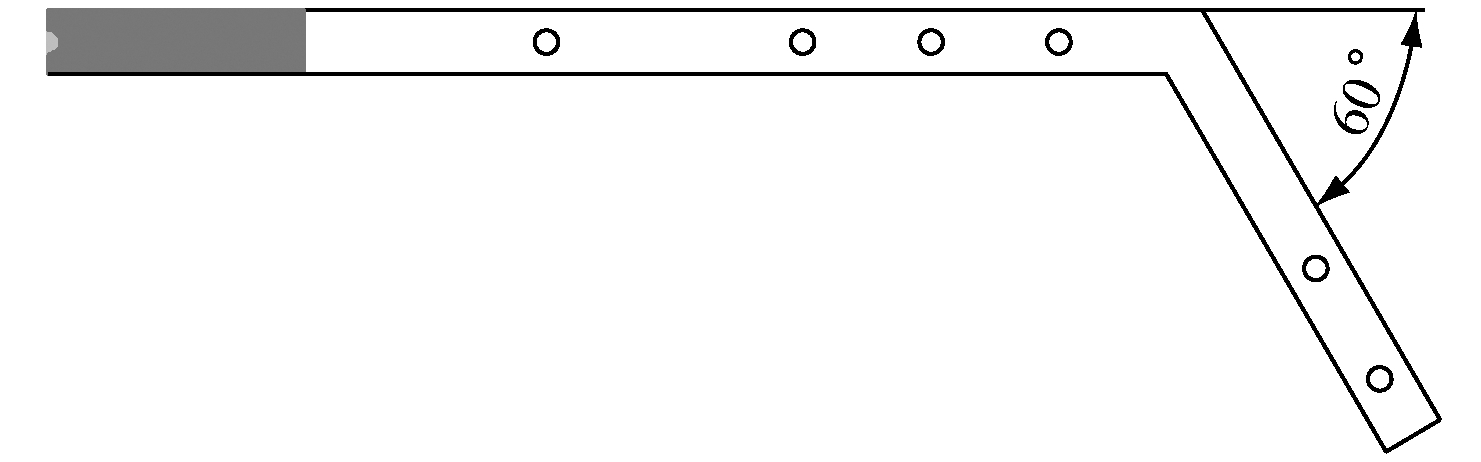

(c) 60°拐弯角度管道

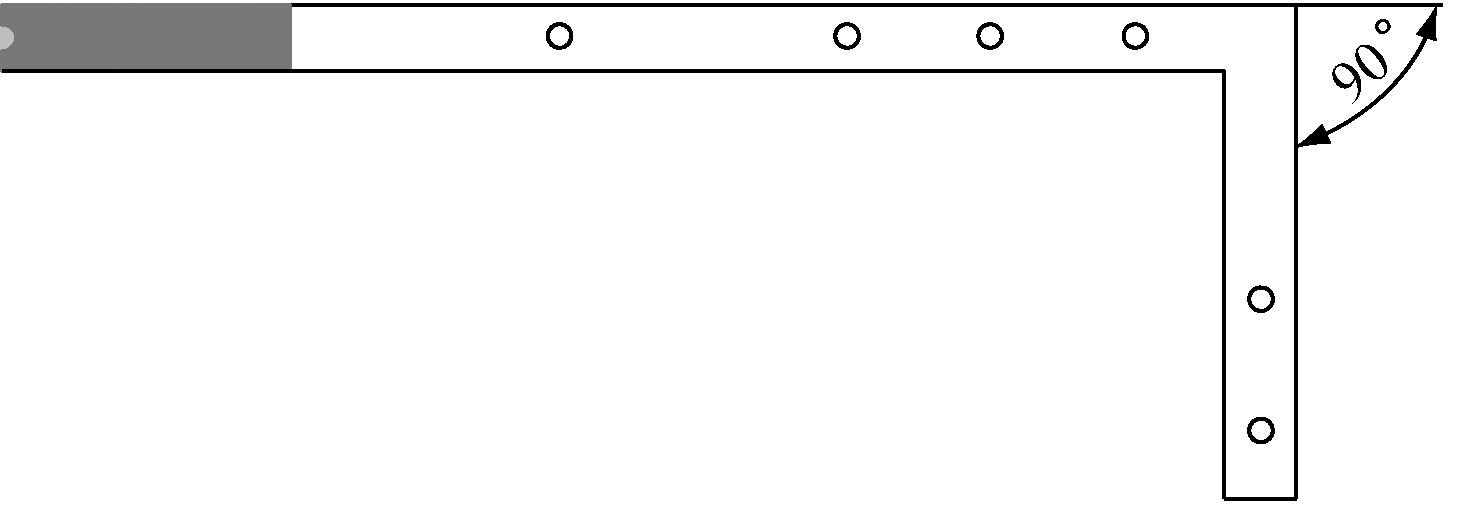

(d) 90°拐弯角度管道

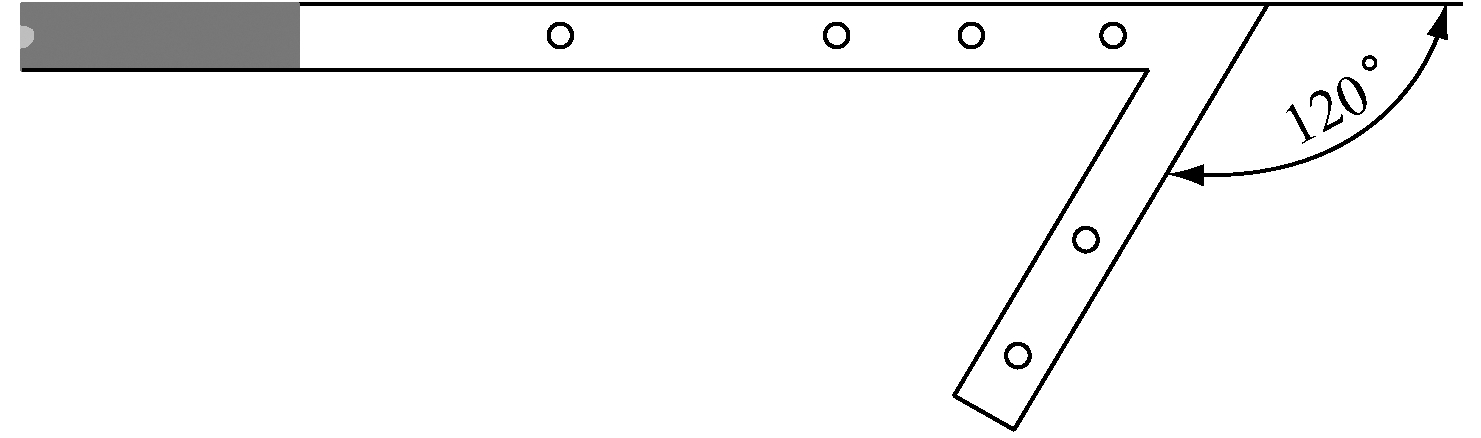

(e) 120°拐弯角度管道

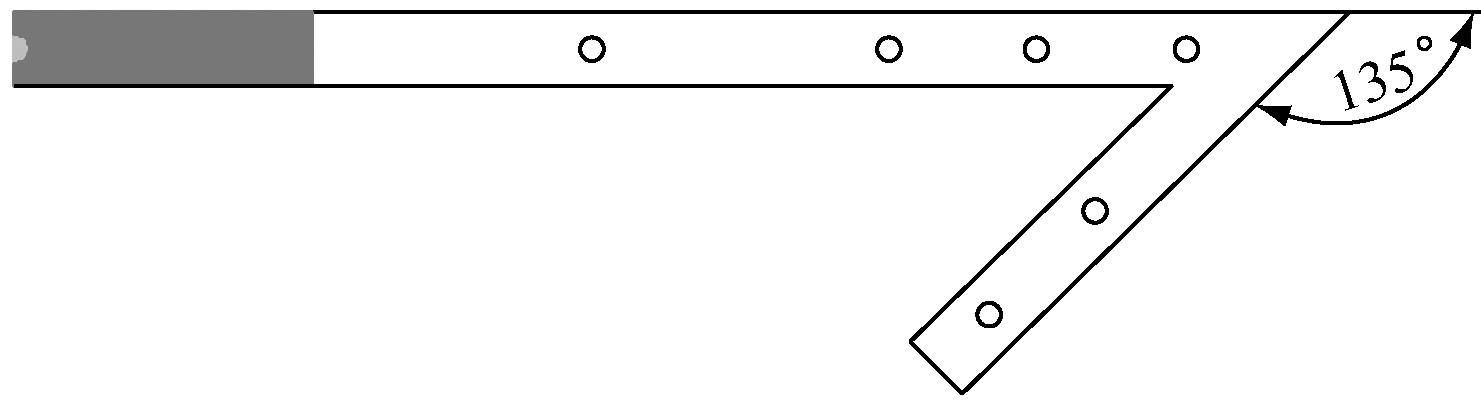

(f) 135°拐弯角度管道

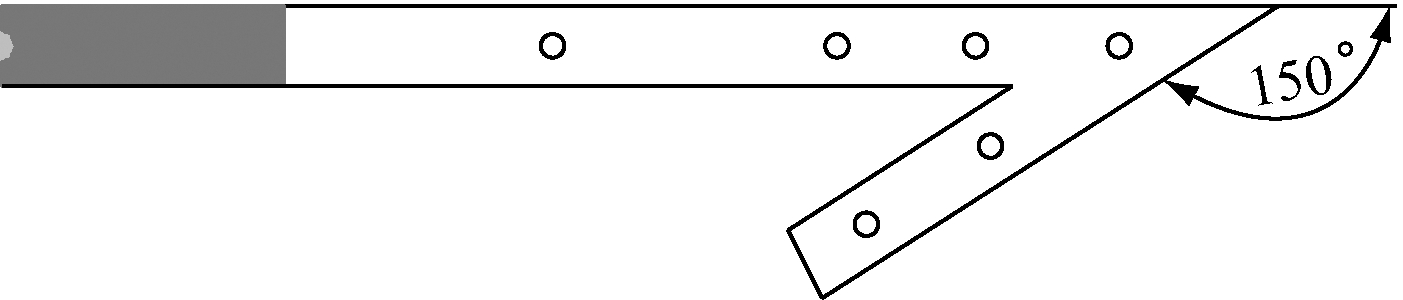

(g) 150°拐弯角度管道
图2 实验管道布置示意
1.3 实验方法
在测点1—测点6各布置1个火焰探测器，测量火焰到达各测点的时间，通过计算求取火焰在各当量测点处的传播速度及其突变系数。
2.1 当量测点处火焰传播速度
实验过程中，火焰探测器只能探测火焰到达时间，按照速度计算公式，仅能得到火焰在2个测点之间传播的平均速度。将该平均速度近似视为当量测点处的速度，则火焰在5个当量测点处的速度依次为VA，VB，VC，VD，VE。以VA为例，其计算公式为
(1)
式中：L1为测点1、测点2的间距；T1为火焰到达测点1的时间；T2为火焰到达测点2的时间。
VB，VC，VD，VE计算公式与式(1)类似。
不同瓦斯充填长度情况下，火焰传播管道中的火焰传播速度如图3所示。
2.2 火焰传播速度突变系数
火焰传播速度突变系数λ定义为当量测点E与当量测点C处的火焰速度之比，反映了火焰沿管道传播过程中的速度变化情况，是速度突变的一种定量化表示方法。λ越大，表示火焰传播速度的波动越大，λ>1说明拐弯后火焰传播速度是增大的，且λ越大，火焰拐弯后速度增大的程度越大。
火焰传播速度突变系数与管道拐弯角度的关系如图4所示。
2.3 实验结果分析
分析图3、图4可得出瓦斯爆炸火焰传播受瓦斯填充长度及管道拐弯角度的影响规律。
(1) 当管道拐弯角度为30°，瓦斯填充长度分别为4，5，6 m时，当量测点A处的火焰传播速度分别为10.23，10.57，11.17 m/s，火焰传播速度随瓦斯充填长度的增大而增大。其他瓦斯充填长度、管道拐弯角度的管道，各当量测点处的瓦斯传播速度具有类似规律。可见管道拐弯角度一定时，若瓦斯填充长度不同，则火焰传播速度不同，且瓦斯填充长度越长，管道内瓦斯爆炸火焰传播速度越大。
(2) 瓦斯爆炸火焰在管道中传播有明显的规律性。在水平管道中，由于瓦斯气体不断燃烧，火焰传播速度呈稳步增大趋势；在管道拐弯点处，火焰传播速度迅速减小，原因是火焰经过管道拐弯点处时，主流区气流及携带的未燃瓦斯被管道壁面反弹产生涡团，引入了较大的总阻力，阻碍了火焰传播，导致火焰传播速度突然降低；经过拐弯点后，火焰传播速度迅速增大，主要原因是涡流作用使火焰阵面发生湍流，火焰面积急剧增大，瓦斯气体与氧气接触更加充分，使瓦斯燃烧传播速度增大，热释放速率增加，火焰传播速度加快。

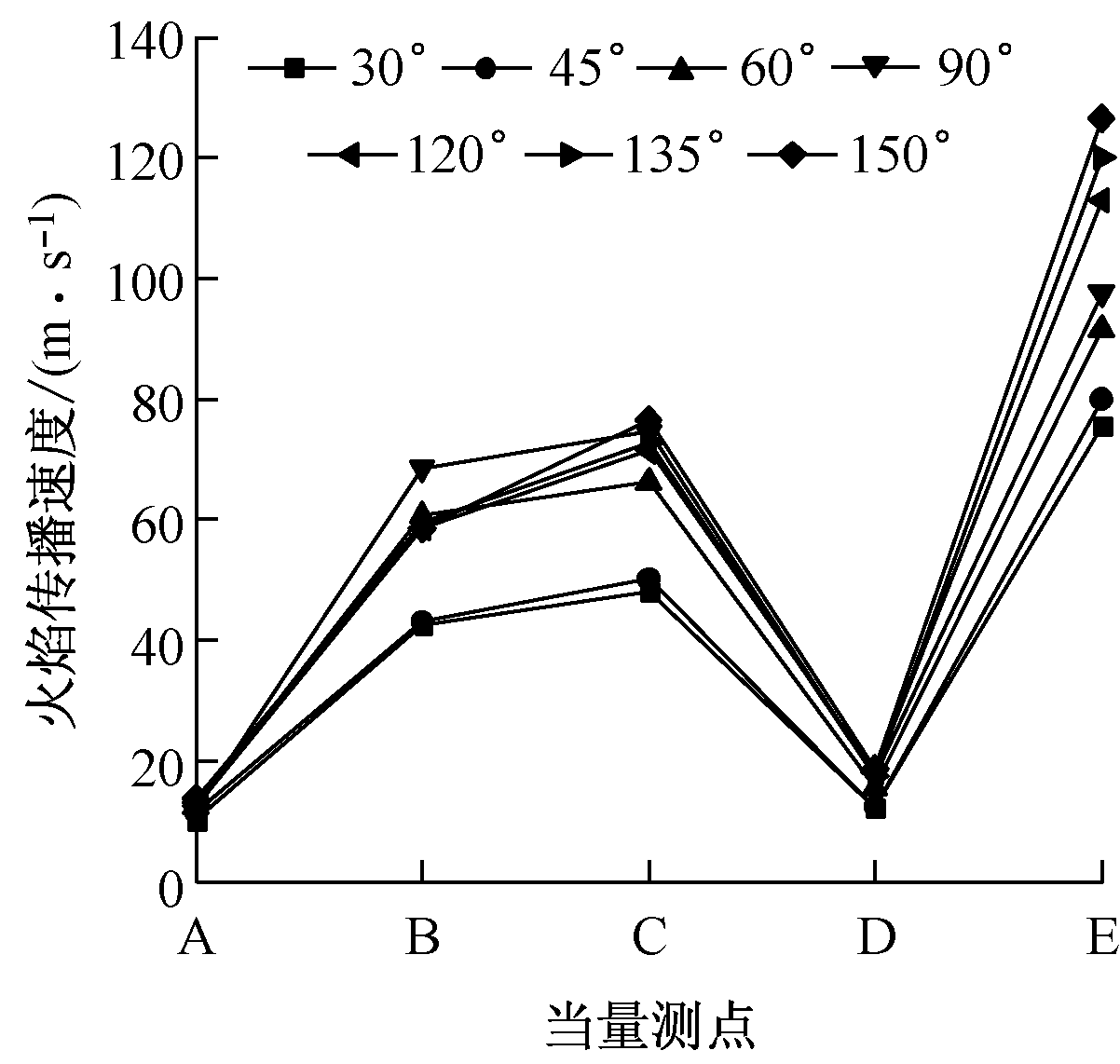

(a) 瓦斯填充长度为4 m

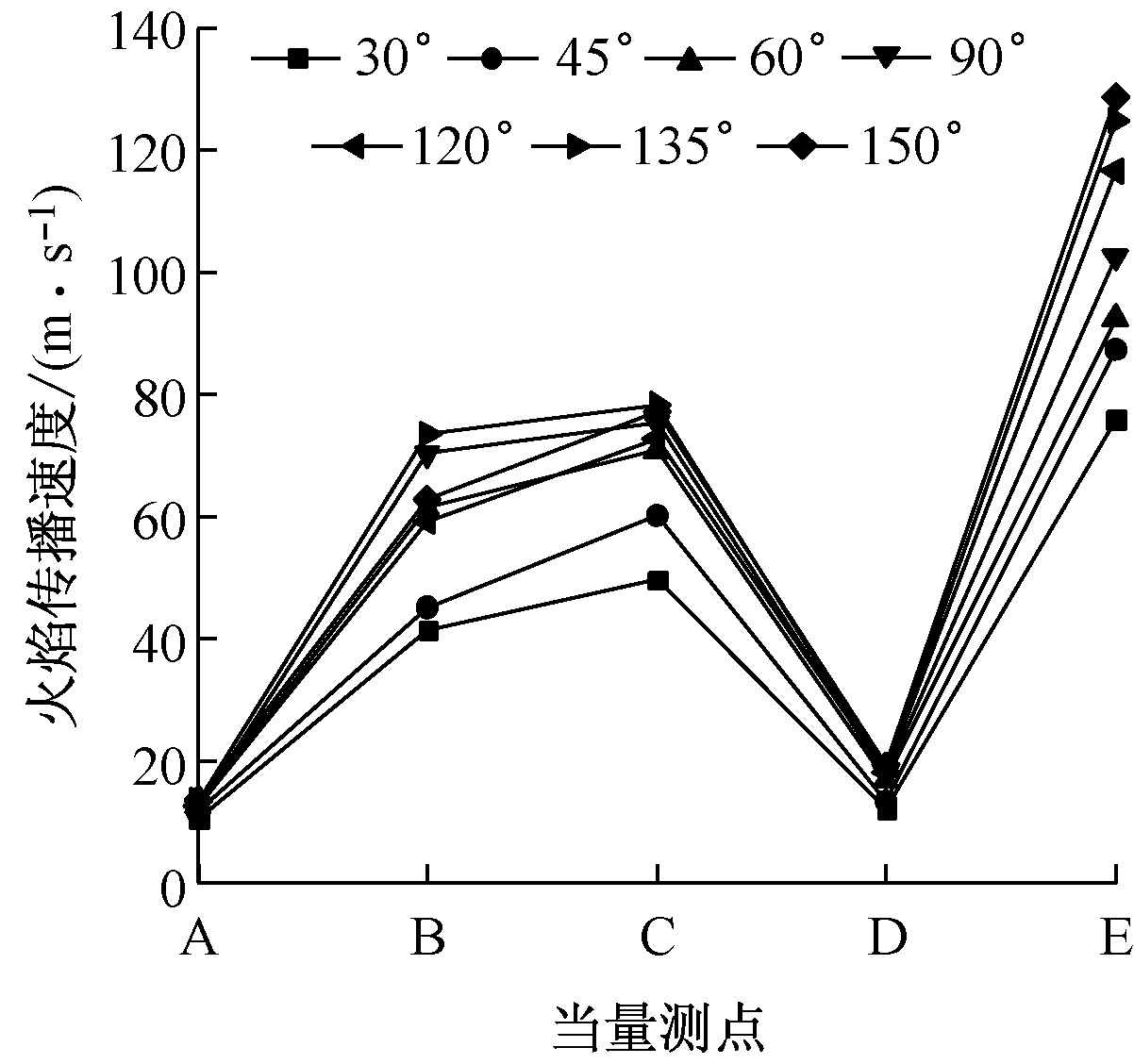

(b) 瓦斯填充长度为5 m

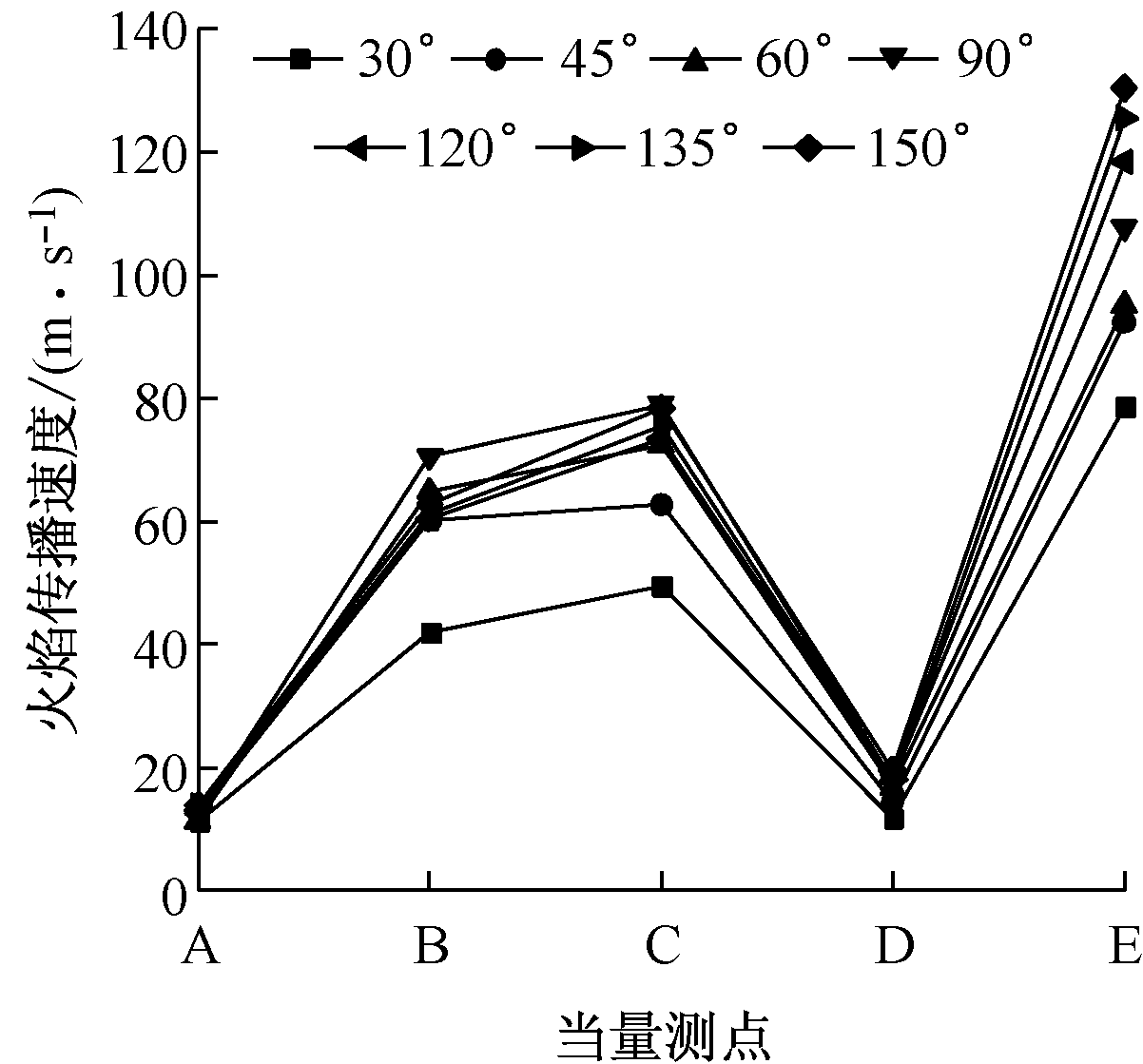

(c) 瓦斯填充长度为6 m
图3 火焰传播管道中的火焰传播速度曲线

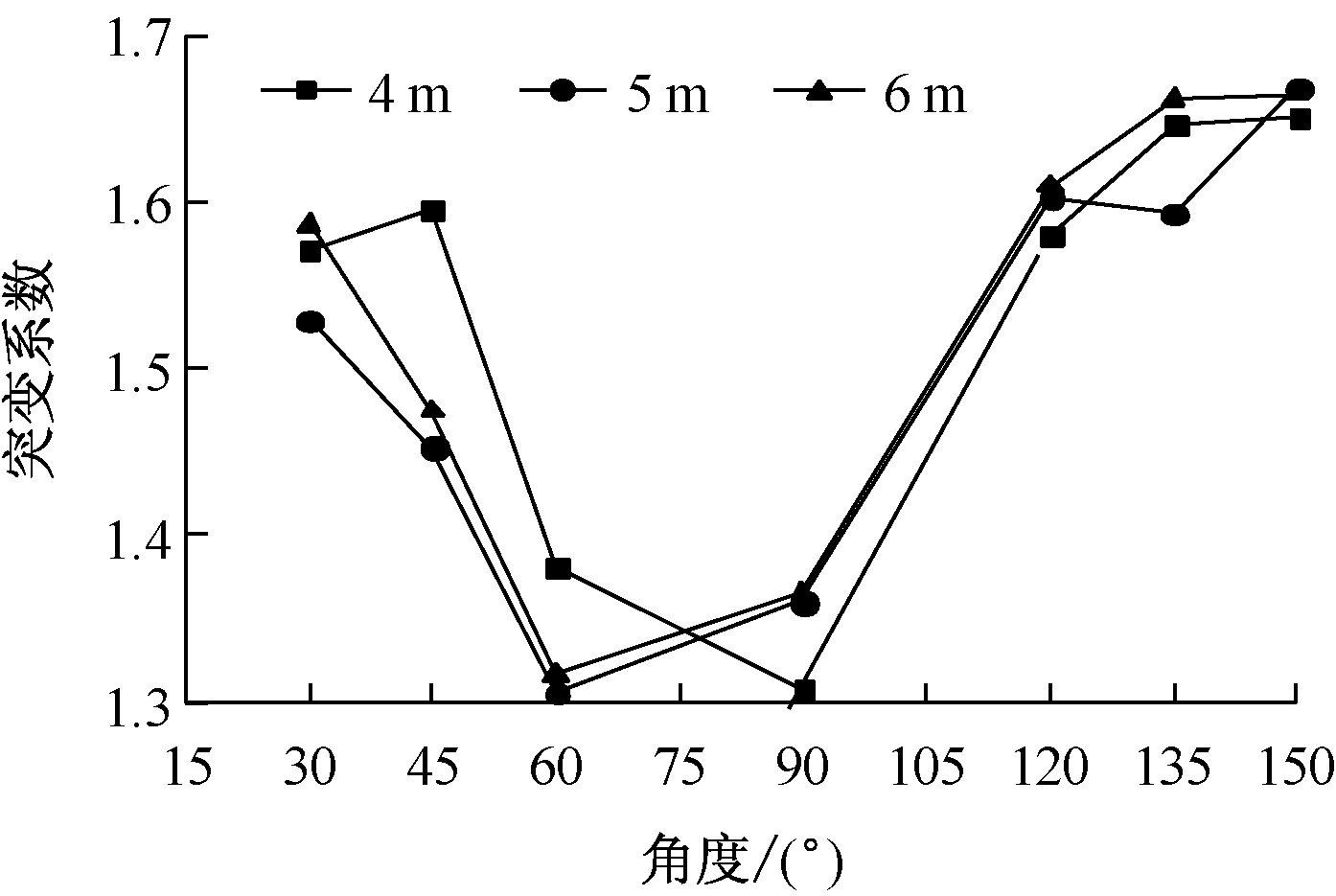

图4 火焰传播速度突变系数与管道拐弯角度的关系
(3) 瓦斯填充长度为4 m时，30°,45°,60°,90°,120°,135°,150°拐弯角度管道中当量测点E的火焰传播速度分别为75.57，79.95，91.53，97.53，112.83，120.07，126.57 m/s，火焰传播速度大致随管道拐弯角度的增加而增大。瓦斯填充长度为5，6 m时，具有类似规律。可见瓦斯填充长度固定时，管道拐弯角度越大，火焰传播速度越大；经过拐弯点时火焰传播速度发生突变，管道拐弯角度越大，测点处的瓦斯传播速度越高，主要原因是管道的拐弯角度对火焰湍流有影响，随着拐弯角度增大，湍流效应被加强，使得火焰传播速度加快。
(4) 火焰传播速度突变系数λ与管道拐弯角度关系密切。随着管道拐弯角度增大，λ呈现先减小后增大的趋势，λ=1.3～1.7。对于不同瓦斯填充长度的管道，λ整体规律一致，说明瓦斯填充长度对λ的影响不大。
(1) 瓦斯填充长度越大的管道，瓦斯爆炸火焰在其中传播的速度越大。
(2) 在水平管道中，火焰传播速度呈稳步增大趋势；在拐弯点处，火焰传播速度发生突变，迅速减小；经过拐弯点后，火焰传播速度迅速增大。
(3) 瓦斯填充长度固定时，管道拐弯角度越大，火焰传播速度越快。
(4) 随着管道拐弯角度的增加，火焰传播速度突变系数呈先减小后增大的趋势，瓦斯填充长度的改变对突变系数影响不大。
(5) 煤矿井下瓦斯体积、巷道拐弯程度对瓦斯爆炸后火焰传播速度都有极大的影响。在设计矿井巷道时，应尽量避免瓦斯气体聚集及拐弯巷道，以降低瓦斯爆炸的可能性，减小瓦斯爆炸后火焰传播过程造成的损失。
