图1 矿用本安型透地通信系统组成结构
田西方，李云波，肖勇，韩超超
(中煤科工集团重庆研究院有限公司,重庆 400037)
摘要：介绍了矿用本安型无线透地通信系统的组成结构和关键技术，分析了系统的工作原理。该系统采用低频电磁波辐射技术、数字通信技术和本安电源技术，具有体积较小、重量较轻、使用方便的特点。样机实验结果表明，该系统实现了50 m的双向透地通信，通信速率约为150 bit/s，误码率不大于0.2%，具有一定的实用价值。
关键词：无线透地通信；双向通信；应急救援；电磁波辐射；数字通信；本安电源
网络出版地址：http://www.cnki.net/kcms/detail/32.1627.TP.20160930.1010.012.html
煤矿井下活动空间狭小、地质构造复杂、充满爆炸性气体混合物，当发生灾害时，传统通信系统通常会被破坏，造成被困人员和救护人员联络中断，给救援工作造成极大困难[1]。透地通信是一种以地层为通信信道的无线通信技术，不受煤矿灾害的影响，能够实现双向通信，是煤矿安全生产和灾后应急救援的重要通信手段[2-3] ,是煤矿井下无线透地通信系统的新兴研究方向。本文设计了一种矿用本安型无线透地通信系统，该系统采用低频电磁波辐射技术、数字通信技术和本安电源技术，具有体积较小、重量较轻、使用方便的特点[4]。样机测试结果表明，该系统实现了50 m的双向透地通信，为下一步开展文本通信和语音通信提供了研究平台。

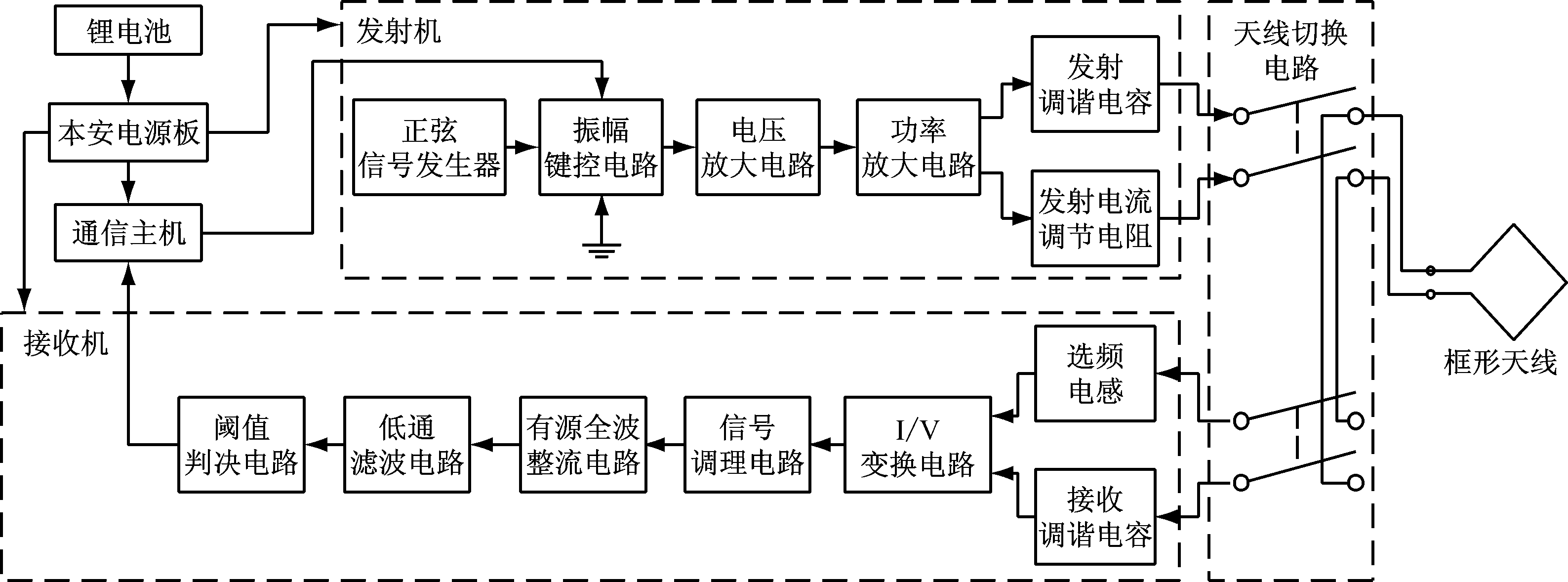

矿用本安型无线透地通信系统主要由锂电池、本安电源板、通信主机、发射机、接收机、框形天线和天线切换电路组成，如图1所示。锂电池和本安电源板为系统提供安全稳定的电源供应。通信主机负责控制发射机和接收机的工作。发射机主要由正弦信号发生器、振幅键控电路、电压放大电路、功率放大电路、发射调谐电容和发射电流调节电阻组成。接收机主要由选频电感、接收调谐电容、I/V变换电路、信号调理电路[5]、有源全波整流电路、低通滤波电路和阈值判决电路组成。由于发射机和接收机分时利用同一框形天线，采用天线切换电路来实现发射机或接收机的接通逻辑。
图1 矿用本安型透地通信系统组成结构
矿用本安型无线透地通信系统的关键技术主要有数字通信技术、低频电磁波辐射技术和本安电源技术(可编程数字调制器、高灵敏度微弱信号接收器和本安电源)。
(1) 数字通信技术采用可编程数字调制器，以STC12C5A60S2单片机为核心，以DDS芯片AD9833为正弦载波发生器，以高速模拟开关CD4051为键控电路，采用C51语言对单片机进行编程，并将发送数据变换为已调信号。
(2) 由于接收点的通信信号十分微弱且存在环境噪声干扰，研制高灵敏度微弱信号接收器有助于提高接收机性能。采用LC选频电路抑制干扰并选择有用信号，采用微弱电流放大器OPA129将接收
到的微安级电流信号转换为毫伏级电压信号，信号调理电路主要包括程控放大电路和50 Hz陷波电路，程控放大电路使接收信号的输出幅值稳定在一个区间，50 Hz陷波电路用来抑制工频干扰。
(3) 电源采用容量为6 A·h的锂电池组，并配备本安电源板，为系统提供安全、稳定、持久的供电保障。本安电源板采用两级稳压、两级限流的双重保护电路来限制电源电路的输出功率。本安电源系统原理如图2所示。DC/DC升压电路以LM2577为核心元件搭建，将锂电池组输出的DC3.8 V升高到通信系统的工作电压DC9 V。两级稳压电路以LM317为核心元件搭建，两级限流电路以MAX471和LM311为核心元件搭建。
图2 本安电源系统原理
2.1 透地信号衰减规律与载波选择
透地通信以大地为通信信道，不同地区的地质构造存在差异，地层中各层的电导率σ和厚度h各不相同。透地通信的电磁波在均匀介质的地层中会发生损耗，在介质不同的2个相邻的地层界面会发生反射和折射，这些现象导致透地通信信号发生衰减。
透地通信系统工作在煤矿，电磁波要在煤层及岩层中传播[6]，煤层及岩层属半导电媒质，其平均电导率为10-4～10-1 S/m，电磁波将会发生较大衰减，振幅衰减常数α满足式(1)要求。
(1)
式中：f为电磁波的频率；μs为地层的平均磁导率；σs为地层的平均电导率。
由式(1)可知，对于固定的地层，电磁波的频率f越低，振幅衰减常数α越小，这意味着对于固定功率的发射机和固定灵敏度的接收机，通信距离可以更远。特低频ULF(300～3 000 Hz)和甚低频VLF(3～30 kHz)这2个频段的电磁波具有一定带宽，又具有一定穿透性，适合用作透地通信载波[7]。
2.2 调制与解调方式
矿用本安型无线透地通信系统是可移动式通信设备，采用电池供电，体积和重量不能过大，为此，需要采用相对简单、功耗较低的调制与解调方式。采用二进制振幅键控实现信号调制，由通信主机将通信数据变换为基带波形s(t)，采用键控法对载波c(t)进行数字调制，当s(t)为高电平时载波接通，当s(t)为低电平时载波关断，这样获得已调信号u(t)。采用包络检波法进行非相干解调，依次对接收信号进行LC选频、I/V变换、信号调理、全波整流、低通滤波和阈值判决以得到解调波形，然后由通信主机进行数字解码。
2.3 发射机原理

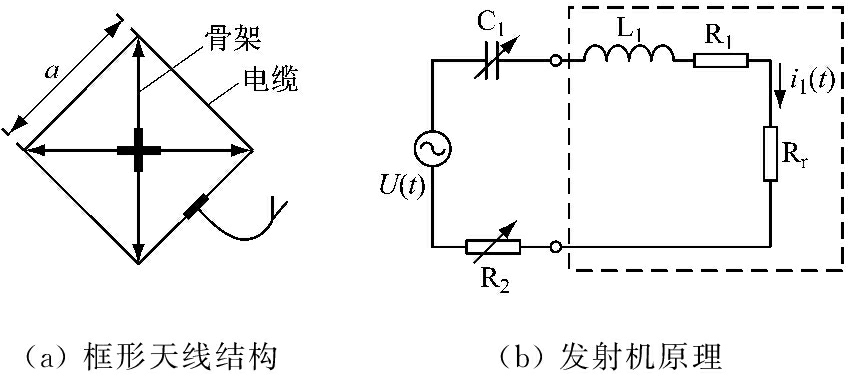

为了减轻系统体积和重量，采用一个框形天线来进行透地通信信号的发射和接收。框形天线由2个部分构成：矿用阻燃电缆和拆卸式碳纤维骨架。当需要进行通信时，将骨架组装成十字形结构，将阻燃电缆固定在骨架的顶端，如图3(a)所示，天线形状固定，电感基本不变，天线和收发系统的匹配变得简单。框形天线内部由N(N≥1)匝绝缘导线绕制而成，边长为a，周长l≪λc(λc为载波波长)。如图3(b)所示，U(t)为发射机末级功率放大器的输出电压，C1为发射电路调谐电容，R2用来调节发射电流;虚线框内为发射天线等效电路，L1为天线电感，R1为天线欧姆损耗电阻，Rr为天线辐射电阻。其中Rr代表发射电路辐射能力，一般有Rr≪R1。
图3 框形天线结构和发射机原理
当通信载波频率fc确定后，调节C1，使发射电路达到谐振状态，此时发射回路电流i1(t)达到最大值，载波角频率ωc满足式(2)要求。
(2)
发射电路的辐射能力用电流矩D来衡量，如式(3)所示。
(3)
式中：I1为发射电流有效值；P为发射机功率；Rs为发射回路所有欧姆损耗电阻之和，Rs=R1+R2。
增加天线的边长a和匝数N，提高发射机功率P，或降低发射回路电阻Rs，均有助于提高辐射能力。
2.4 接收机原理

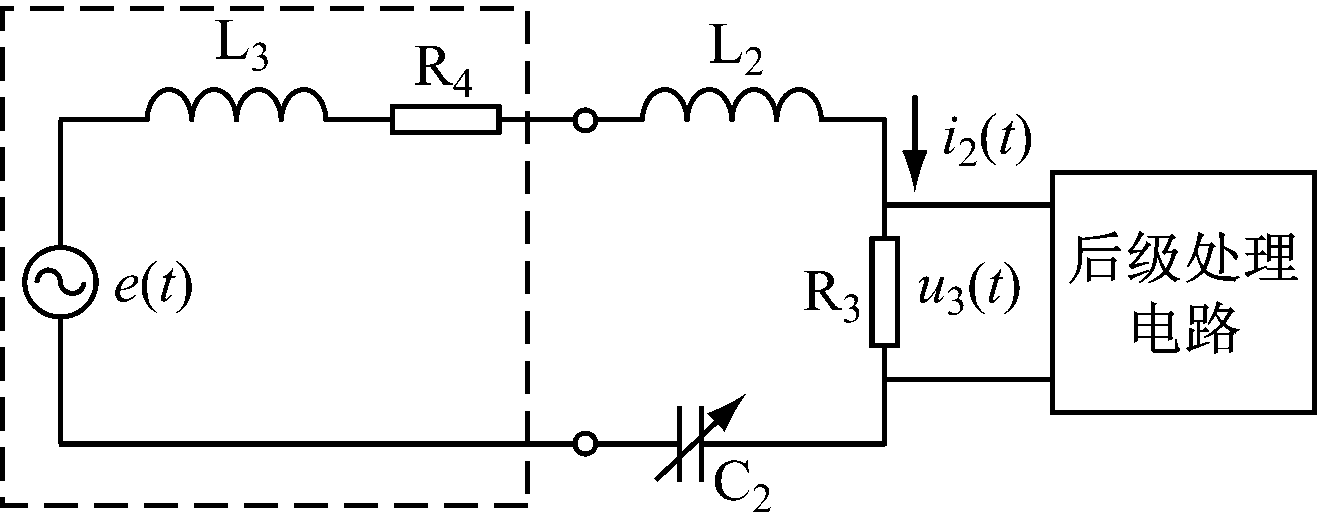

接收机原理如图4所示。收发系统采用同一框形天线，虚线框内为接收天线等效电路，根据法拉第电磁感应定律，框形天线有感应电动势e(t)产生，如式(4)所示。
(4)
式中：μ0为空气磁导率；H为接收点的通信电磁波的磁场强度。
由式(4)可知，对于固定形状的天线，提高通信频率有助于提高接收信号强度，但通信频率不能过高，要符合2.1节的要求。
图4 接收机原理
接收点的信号一般比较微弱，接收电路需要具备良好的选频特性，因此，要提高接收回路的品质因数Q值，在接收回路中串联一个高Q值的选频电感L2，以提高接收电路选择性。感应电动势e(t)在接收回路中产生感应电流i2(t)，R3为一个阻值很小的采样电阻，用来将感应电流i2(t)转换为电压u3(t)，便于后级电路进一步处理。
根据上述设计方案搭建实验测试样机，系统由2台结构和性能完全相同的设备构成，工作方式为半双工通信。

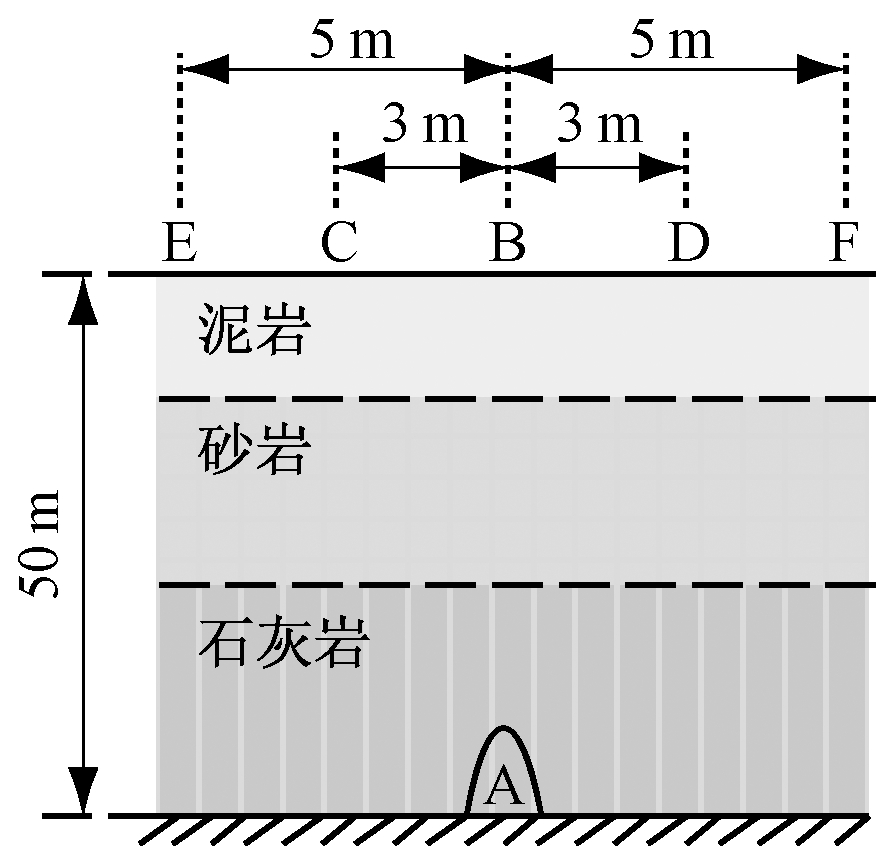

实验场地示意如图5所示，透地通信的电磁波穿透的地层以泥岩、砂岩和石灰岩为主。将一台设备布置在距离平硐矿井洞口200 m的井巷中间位置A，另一台设备在距离A点的垂直高度为50 m的地面山坡等高面上移动，B点位于A点的正上方，C点、D点和B点的距离均为3 m，E点、F点和B点的距离均为5 m，在B点、C点、D点、E点、F点分别进行5次实验，每次实验时间为10 min，对实验结果求平均值，获得的实验数据见表1。表1中，通信速率1和误码率1表示井下发射、地面接收时的通信指标，通信速率2和误码率2表示地面发射、井下接收时的通信指标。
图5 实验场地示意
从表1可以看出，在以B点为中心、半径为5 m的区域内，通信速率和通信误码率的差异不大；地面发射、井下接收时的通信指标优于井下发射、地面接收时的通信指标，这是由于地面的环境干扰比井下干扰要大。实验结果表明，实验样机实现了50 m的双向透地通信，通信速率约为150 bit/s，误码率不大于0.2%，具有一定的实用价值。

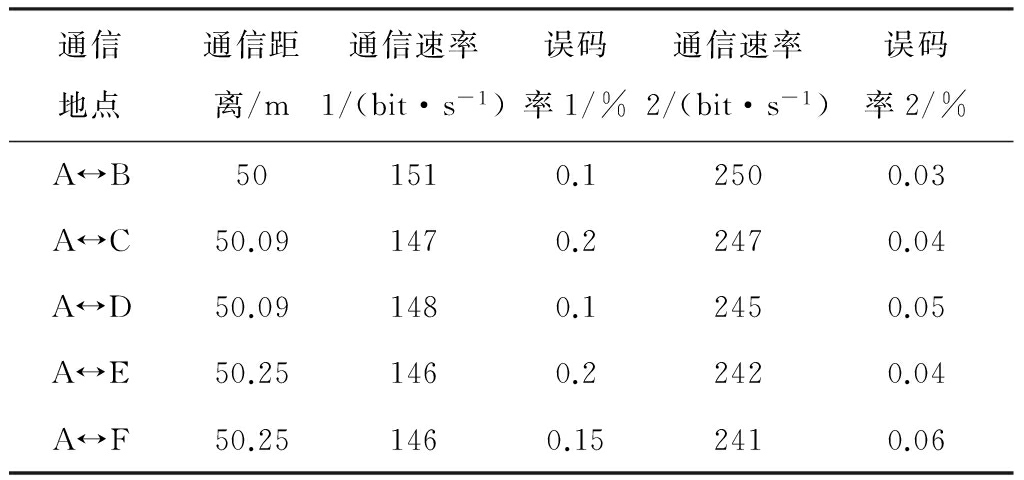

表1 透地通信实验数据
介绍了矿用本安型无线透地通信系统的组成结构和工作原理，并对其关键技术进行了研究。样机实验结果表明，该系统实现了50 m的双向透地通信,通信速率约为150 bit/s，误码率不大于0.2%。上述研究成果将为今后进行文本通信、语音通信和编解码等研究提供良好的实验平台。
